Lavspenningsstrømfordeling Switchgear

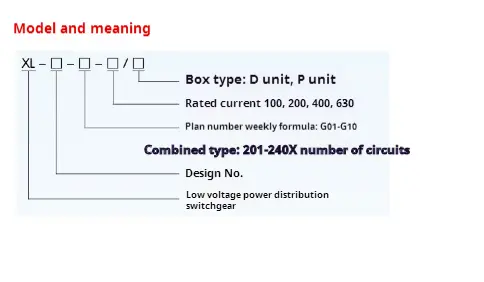

● Modell betydning

● Bruke forhold

◆ XL-21-typen lavspenningsstrømsfordelingsbryterutstyr skal installeres i en høyde mindre enn 2000m.

◆ Omgivelsestemperatur og lufttemperatur er ikke høyere enn +40 ℃, men gjennomsnittstemperaturen er ikke høyere enn +35 ℃ og omgivelsestemperaturen er ikke lavere enn -100 ℃ i en 24 -timers periode.

◆ Det må ikke være overdreven støv, syre, salt, etsende og eksplosiv gass i luften. Den relative temperaturen skal ikke overstige 50% ved den høyeste temperaturen på +40 ℃, og en høyere relativ temperatur er tillatt ved den laveste temperaturen, for eksempel 90% under +20 ℃. Det bør vurderes at generell kondens av og til kan skje på grunn av temperaturendringer.

◆ Når brukere har spesielle krav, kan de forhandle med produsenten.

● Designfunksjoner

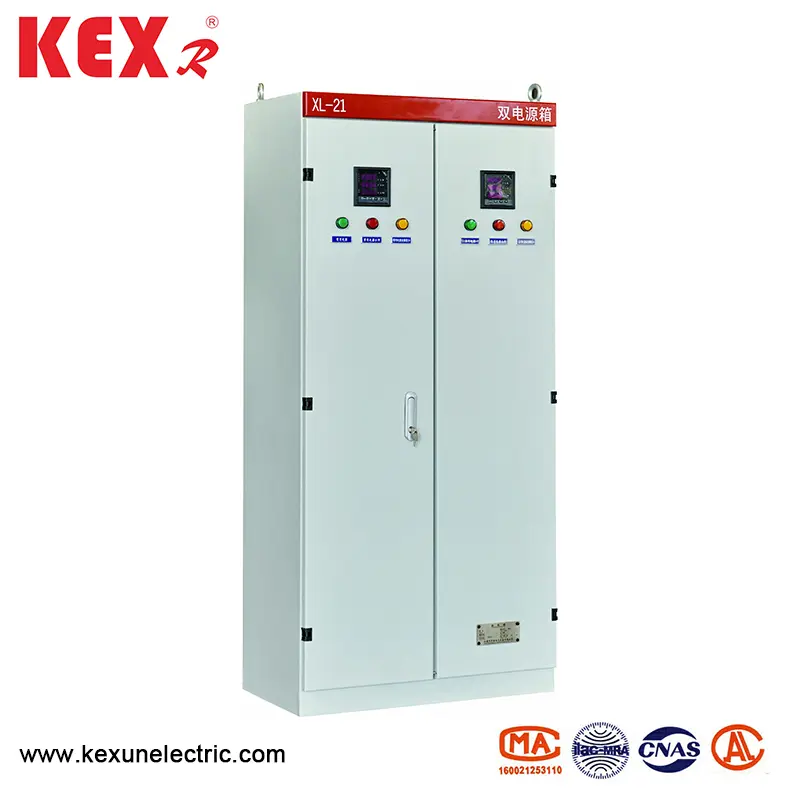

◆ XL-21 Type Low Voltage Distribution Switchgear er gulvmontert og kan installeres direkte under transformatoren. Switchgear-kroppen er laget av stålplate av høy kvalitet sveiset eller satt sammen, og driftshåndtaket for knivbryter er installert på høyre kolonne foran bryterutstyret, som kan brukes til å bytte strømforsyning. Et voltmeter er installert foran strømfordelingsboksen. Indikerer bussspenningen. Det er en dør foran strømfordelingsboksen. Etter at døren er åpnet, er alt utstyret i strømfordelingsboksen utsatt, noe som er praktisk for vedlikehold. Denne strømfordelingsboksen vedtar nye komponenter designet av Kina, som har egenskapene til kompakt struktur, praktisk vedlikehold og fleksibel kombinasjon av kretskjemaer. Strømfordelingsboksen er utstyrt med en effektbryter som kortslutningsbeskyttelse, og en operasjonsknapp kan installeres foran døren.

◆ Driftsmodus: Manual.

◆ Installasjonsmodus: Vertikal installasjon

◆ Kablingsmodus: Fast ledninger

● Tekniske parametere for XL-21 Type Low Voltage Distribution Switchgear

● Installere og bruk av XL-21 Type Low Voltage Distribusjonsbryterutstyr

◆ Strømfordelingsboksen kan pakkes og transporteres først etter å ha bestått inspeksjonen. Når produktet kommer til destinasjonen, må du først sjekke om boksen er fullført. Hvis strømfordelingsboksen ikke er installert umiddelbart, må du lagre produktet på et tørt og rent sted.

◆ Strømfordelingsboksen kan installeres i henhold til installasjonstegningen, og foundation Channel stål og skruer skal leveres av brukeren. Hvis kabelen er utgående, skal brukeren begrave grunnporet og kabelgrøften utenfor bunnpastabolten.

◆ Etter at strømfordelingsboksen er installert eller overhalt, må en serie elementer inspiseres og testes før den settes i drift.

(1) Kontroller om det interne elektriske utstyret og ledningene samsvarer med det skjematiske diagrammet.

(2) Kontroller og bruk bryteren flere ganger for å se om den er fleksibel og normal.

(3) Kontroller og test om alle målere og reléer er nøyaktige.

● Bestillingsinstruksjoner

Dokumenter og tilbehør levert av Kexun når du leverer.

▶ Leveringsliste.

▶ Produktsertifikat.

▶ Fabrikkinspeksjonsrapporten.

▶ Produktbeskrivelse

▶ Primærsystemdiagram, kontrollskjematisk diagram og sekundære ledningsdiagram.

▶ Kabinettdørnøkler, betjeningshåndtak og reservedeler som er spesifisert i kontrakten.

▶ Instruksjoner for bruk av hovedkomponenter
