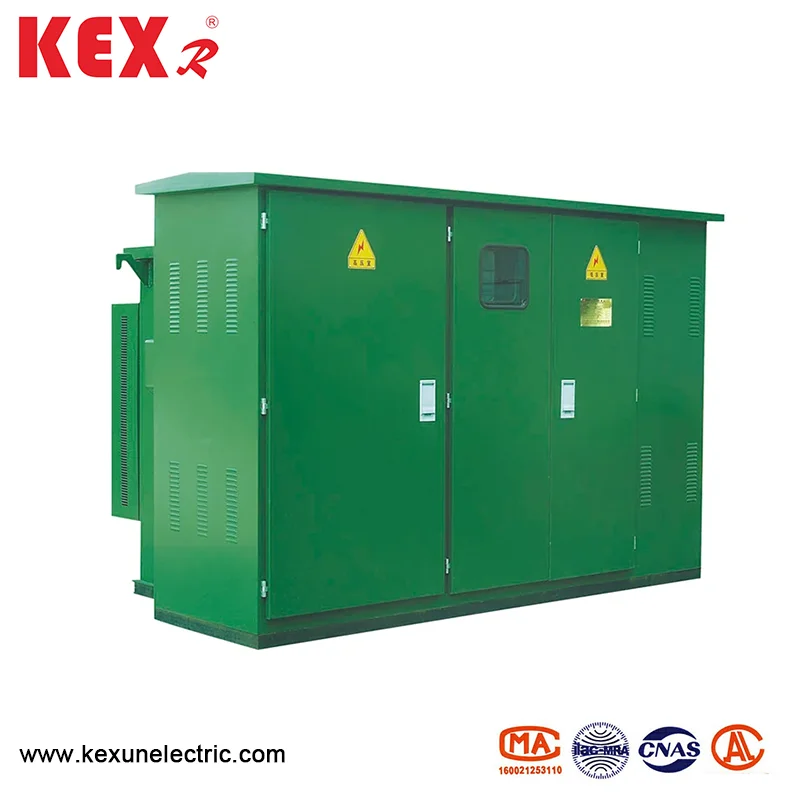

Forhåndsinstallert amerikansk boksetransformator

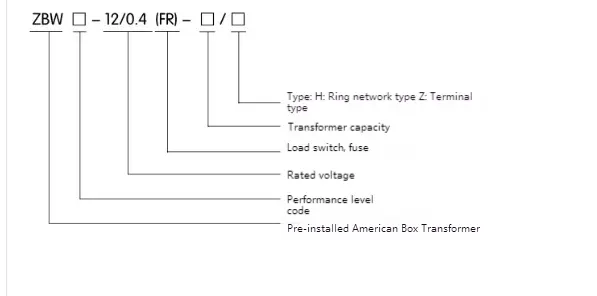

Modell og mening

● Miljøforhold for bruk

◆ Miljøtemperatur: Den forhåndsinstallerte amerikanske boksetransformatoren skal brukes i miljøet mellom -30 ~ 40 ℃

◆ Høyde: under 4000m

◆ Vindhastighet: under 34m/s

◆ Fuktighet: Den gjennomsnittlige daglige relative fuktigheten er ikke mer enn 95%; Den månedlige relative fuktighetsverdien er ikke mer enn 95%

◆ Sjokkfast nivå: Den horisontale akselerasjonen er ikke mer enn 0,4 m/s², og den vertikale akselerasjonen er ikke mer enn 0,15 m/s²

◆ Installasjonslønn: Innen 3 °

◆ Installasjonsmiljø: Den omkringliggende luften er ikke åpenbart forurenset av etsende og brennbare gasser, og det er ingen voldelig vibrasjon på installasjonsstedet.

Merk: Når du bestiller forhåndsinstallert American Box Transformer utover forholdene ovenfor, kan du forhandle med vårt selskap.

● Teknisk parametertabell

◆ Transformator

◆ Lastbryteren

Lastbryteren med forhåndsinstallert amerikansk boksetransformator er olje-avmerket, tre-fase koblingsbryter og fjær driftsmekanisme; Den kan åpnes og lukkes med belastning, og åpnings- og lukkehastigheten har ingenting med driftsstyrken å gjøre. Typene er to-stasjon, fire-stasjon T-type og firestasjon V-type.

◆ Sikringssikring om sikkerhetskopiering

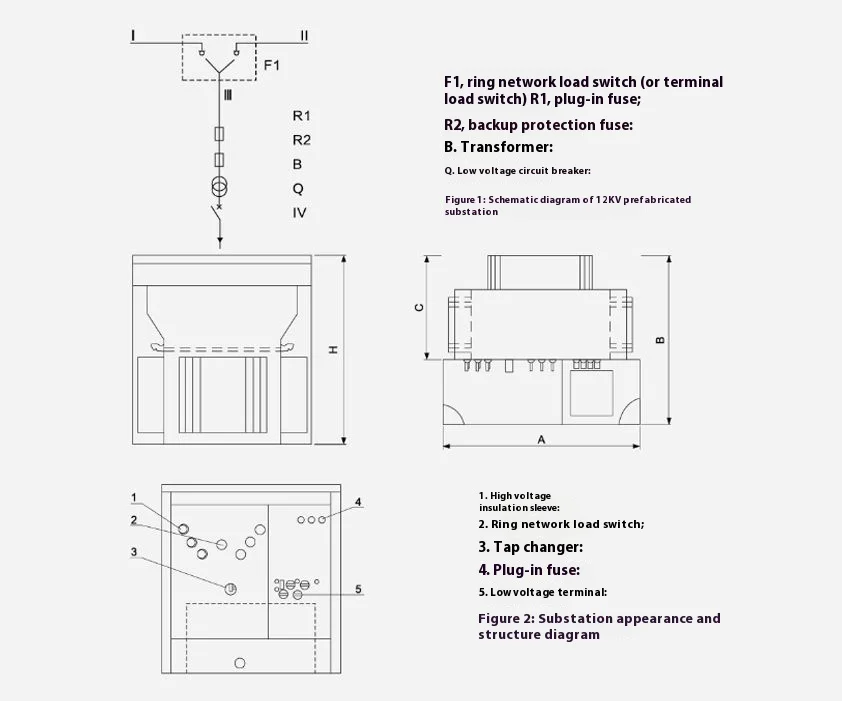

Sikringen til forhåndsinstallert amerikansk boksetransformator er koblet i serie med plug-in-sikringen i transformatorgrenen (se R1 og R2 i figur 2) for å danne en beskyttelsessikring i full rekkevidde. Det blåser bare når det er en kortslutningsfeil inne i transformatoren, så sannsynligheten for å blåse er veldig lav. Den er installert i den øvre oljetanken, og oljetanken må åpnes hvis den skal oppdateres.

◆ Plugg inn sikring

1. Sikringskjernen til forhåndsinstallert amerikansk boksetransformator har to egenskaper for temperatur og strøm, det vil si overbelastning oppstår ved belastningsenden, eller den smelter når temperaturen er for høy. Plug-in sikring og sikkerhetskopieringsbeskyttelsessikring brukes i serie, noe som kan beskytte hele området mot flere ampere til flere tusen ampere, og den maksimale bruddstrømmen er 50 ka.

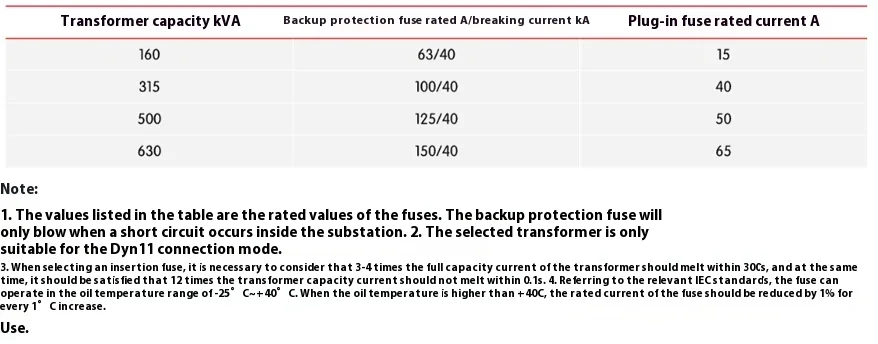

2. Den rimelige samsvaret med sikkerhetskopiering og plug-in-sikring vil direkte påvirke ytelsen til hele transformatoren. Se følgende tabell for en del av retningslinjene for sikringsvalg i 10 kV forhåndsinstallert amerikansk boksetransformator for referanse.

3. Plugg-in sikring er et element som kan erstatte sikringskjernen eksternt. Når du bytter ut, trekk først trekkringen til trykkavlastningsventilen til den øvre drivstofftanken for å balansere trykket inni og utenfor drivstofftanken. For å sikre sikkerhet for operatører og utstyr, bør plug-in sikringer kobles og kobles fra når det ikke er belastning. Derfor bør lavspentbryteren slås av først for å kutte av full belastning på lavspentsiden. Deretter skal håndtaket på sikringssetet skrues av med driftshåndtaket, og deretter rotert med omtrent 90 grader for å eliminere vedheftet mellom pakningen og ytterveggen. Sikringsmeltingen skal trekkes skrått oppover i 70-80mm, og den skal holde seg i noen sekunder. Etter at litt olje på smelten er tappet, skal smelten trekkes ut for å unngå oljedråper fra andre komponenter utenfor drivstofftanken. Tørk overflaten på smelten med en ren bomullsduk, og bytt deretter kjernen. Når du bytter ut, må du huske å ta hensyn til parametrene som er angitt på den smeltede kjernen, og forskjellige parametere kan ikke erstattes. Se vedlegg 3 for erstatningstrinn. Sett den smeltede kjernen etter erstatning i sikringsstøtten, og når håndtaket på den smeltede kjernen blir vendt til låseposisjonen, må du forsikre deg om at rustfritt stålskive er nær sikringsstøtten, og håndtaket blir spredt på sjefen for å sikre at transformatorstasjonen er fullstendig forseglet og fritt for fuktighet. Deretter er lavspentbryteren lukket igjen, og strømforsyningen kan gjenopptas på dette tidspunktet.

4. Fordi den forhåndsinstallerte amerikanske bokstransformatoren er et trefasesystem, enten det er en sikkerhetskopieringsbeskyttelses sikring eller en plug-in-sikring, når en fase smelter smelter, bør trefasemeltet erstattes generelt, med mindre den kan bestemmes at bare en fase smelte har passert feilstrømmen.
