Hvorfor betyr jordingsbryter for elektrisk sikkerhet?

Elektriske kraftsystemer er komplekse nettverk som krever presis kontroll og robuste sikkerhetsmekanismer for å fungere pålitelig. Blant de mange enhetene som sikrer sikkerhet,JordbryterSpiller en kritisk rolle.

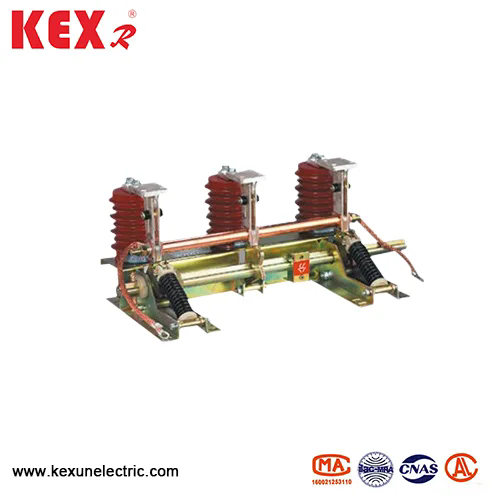

En jordingbryter er en spesialdesignet mekanisk enhet som brukes til å koble til en krets eller et stykke elektrisk utstyr direkte til jorden (jord). Ved å gjøre dette gir det en lavimpedansbane for strøm, noe som sikrer at eventuell gjenværende ladning, feilstrøm eller indusert spenning trygt slippes ut i bakken. Dette forhindrer tilfeldige elektriske støt, skader på utstyr og driftsfare.

Jordbrytere er ikke kontinuerlig i bruk under drift av utstyr. I stedet drives de i spesifikke scenarier, for eksempel:

• Under vedlikehold eller reparasjon av høyspentelinjer.

• Når du isolerer utstyr fra nettet for inspeksjon.

• I nødsituasjoner for å utføre gjenværende energi.

Uten en jordingbryter, ville teknikere bli utsatt for farlige spenninger selv etter koblingskretser. Dette gjør det til en ikke-omsettelig komponent i kraftdistribusjonsnettverk, transformatorstasjoner og industrianlegg.

Hvilke funksjoner og applikasjoner tjener jordingbrytere?

Å forstå funksjonene til en jordingbryter hjelper til med å forklare hvorfor den er mye vedtatt i kraftsektoren.

Primære funksjoner

1. Sikkerhetssikring
   Ved å jordes gjenværende ladninger, eliminerer jordingbrytere risikoen for utilsiktet elektrokusjon under vedlikehold.

2. Systembeskyttelse
   Utstyr som transformatorer, bryterutstyr og samleskinner er ivaretatt fra forbigående overspenninger og statisk induksjon.

3. Operativ pålitelighet
   Regelmessig bruk av jordingbrytere sikrer at elektriske systemer blir isolert effektivt, og gir tillit til operatører og ingeniører.

4. Overholdelse av standarder
   Internasjonale og lokale standarder, for eksempel IEC 62271, krever jordingbrytere i visse høyspenningsmiljøer.

Viktige applikasjoner

• Høyspentstasjoner: Brukes til jording av busslinger og kobling av seksjoner trygt.

• Middels spenningsfordelingssystemer: Beskytter vedlikeholdspersonell under reparasjoner.

• Industriplanter: Sikrer stort maskiner og sensitivt utstyr fra uventede bølger.

• Fornybar energi gårder: I vind- og solfarmer hjelper jordingbrytere med å isolere omformere og transformatorer for inspeksjon.

Tekniske parametere for jordingbrytere

Disse parametrene bestemmer hvor passende en spesifikk jordingbryter er for en applikasjon. For eksempel vil en 36 kV jordingsbryter med 31,5 ka kort tid motstandsstrøm være egnet for middels spenningsindustrielle systemer, mens ultrahøyspentstasjoner krever høyere rangeringer.

Hva bør du vurdere når du velger en jordingbryter?

Å velge riktig jordingbryter handler ikke bare om samsvarende spenningsvurderinger. Det innebærer å evaluere driftsmiljøer, sikkerhetsstandarder og systemintegrasjon.

Viktige faktorer å vurdere

1. Spenning og strømvurderinger

   • Sikre kompatibilitet med systemets nominelle spennings- og feilstrømnivåer.

   • Et misforhold kan kompromittere sikkerheten eller føre til for tidlig fiasko.

2. Motstå evnen

   • Kontroller både kort tid og topp tåler gjeldende rangeringer.

   • Dette sikrer at jordingbryteren kan håndtere feilstrømmer uten skade.

3. Driftsmiljø

   • For utendørs transformatorstasjoner er værbestandige og korrosjonsbestandige modeller viktige.

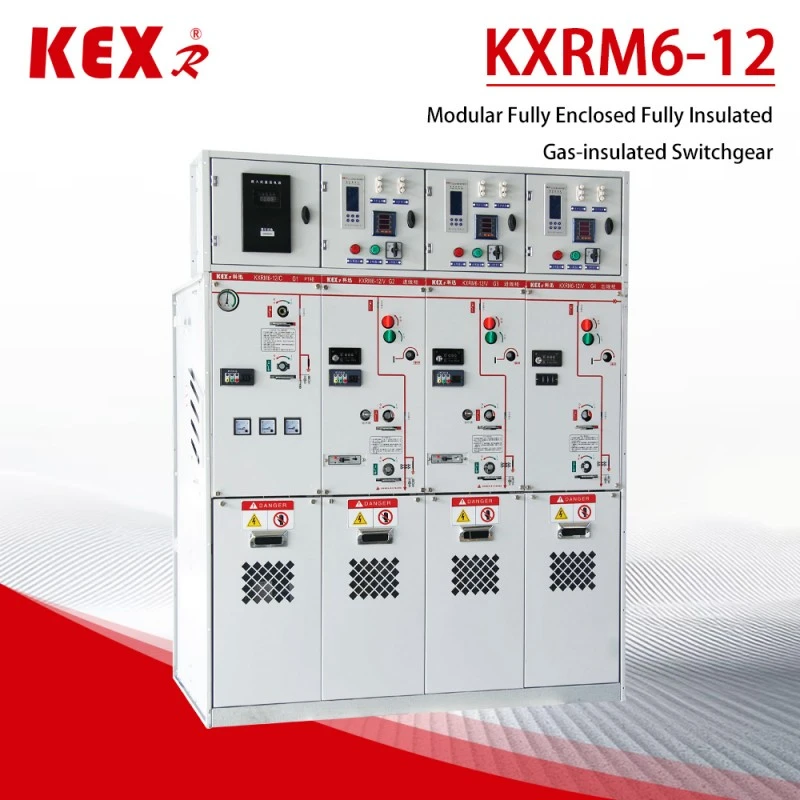

   • For GIS (gassisolert bryterutstyr) er det nødvendig med spesialiserte kompakte jordingbrytere.

4. Driftsmekanisme

   • Manuelle typer er kostnadseffektive for mindre fasiliteter.

   • Motoriserte eller fjærdrevne versjoner er å foretrekke i automatiserte transformatorstasjoner.

5. Standarder og sertifiseringer

   • Overholdelse av IEC 62271 eller tilsvarende nasjonale standarder sikrer pålitelighet og global aksept.

6. Vedlikeholdskrav

   • Velg design med minimale bevegelige deler og enkle inspeksjonsfunksjoner for å redusere driftsstans.

Fordeler ved å velge riktig jordingbryter

• Forbedret arbeidstakers sikkerhet med pålitelig jording.

• Forbedret driftseffektivitet på grunn av reduserte vedlikeholdsforsinkelser.

• Større overholdelse av forskriftsstandarder.

• Utvidet levetid for tilhørende utstyr.

Vanlige vanlige spørsmål om jording av jording

Q1: Hva er forskjellen mellom en jordingbryter og en frakoblingsbryter?
A: Mens begge er sikkerhetsinnretninger, isolerer en koblingsbryter en seksjon av en krets uten å jordet den. En jordingbryter, på den annen side, kobler den isolerte seksjonen direkte til bakken, og sikrer at det ikke gjenstår gjenværende eller indusert spenning. Begge brukes ofte sammen i høyspenningsinstallasjoner for å maksimere sikkerheten.

Q2: Hvilket vedlikehold krever en jordingbryter?
A: Regelmessig inspeksjon anbefales å se etter mekanisk slitasje, korrosjon og isolasjonsintegritet. Smøring av bevegelige deler, funksjonell testing av driftsmekanismer og verifisering av jordingstilkoblinger er avgjørende. Avhengig av bruk og miljø, kan vedlikeholdsintervaller variere fra årlig til hvert tredje år.

Hvilken rolle vil jordingsbrytere spiller i fremtiden for kraftsystemer?

Kraftsektoren utvikler seg raskt med integrering av fornybar energi, smarte nett og digital overvåking. Jordbrytere utvikler seg også for å oppfylle disse nye kravene.

Fremtidige trender innen jordingsswitch -teknologi

• Smart overvåking integrasjon: Avanserte jordingbrytere blir nå integrert med sensorer som overvåker driftsstatus, feilstrømmer og kontaktmotstand i sanntid.

• Kompakte design: Med plass til en premie i urbane transformatorstasjoner, blir kompakte gassisolerte design mer vanlig.

• Høyere rangeringer for fornybar energi: Vind- og solfarmer opplever ofte svingninger i belastningen, og krever jordingbrytere med høyere dynamisk ytelse.

• Bærekraftsfokus: Produsenter utforsker miljøvennlige materialer og design som reduserer karbonavtrykket til bryterutstyr.

Hvorfor jordingbrytere forblir uunnværlige

Etter hvert som elektriske nettverk blir mer komplekse, øker også risikoen forbundet med feilstrømmer, induserte spenninger og vedlikeholdsfarer. Jordingbrytere vil forbli en hjørnestein i elektrisk sikkerhet, og sikre at ingeniører og teknikere kan jobbe med tillit til høyspentmiljøer.

PåKexun, leverer vi jordingbrytere konstruert til de høyeste standarder for sikkerhet, holdbarhet og ytelse. Vår portefølje dekker et bredt spekter av spenningsklasser, driftsmekanismer og konfigurasjoner, slik at vi kan betjene kraftverktøy, industrianlegg og prosjekter for fornybar energi over hele verden. Hver bryter er designet med presisjon for å oppfylle internasjonale standarder mens du tilpasser seg de spesifikke kravene til forskjellige markeder.

For detaljerte spesifikasjoner, konsultasjon om tilpassede løsninger eller bulkhenvendelser, ønsker vi deg velkommen tilKontakt ossI dag og oppdag hvordan kexun jordingbrytere kan forbedre sikkerheten og påliteligheten til dine elektriske systemer.
