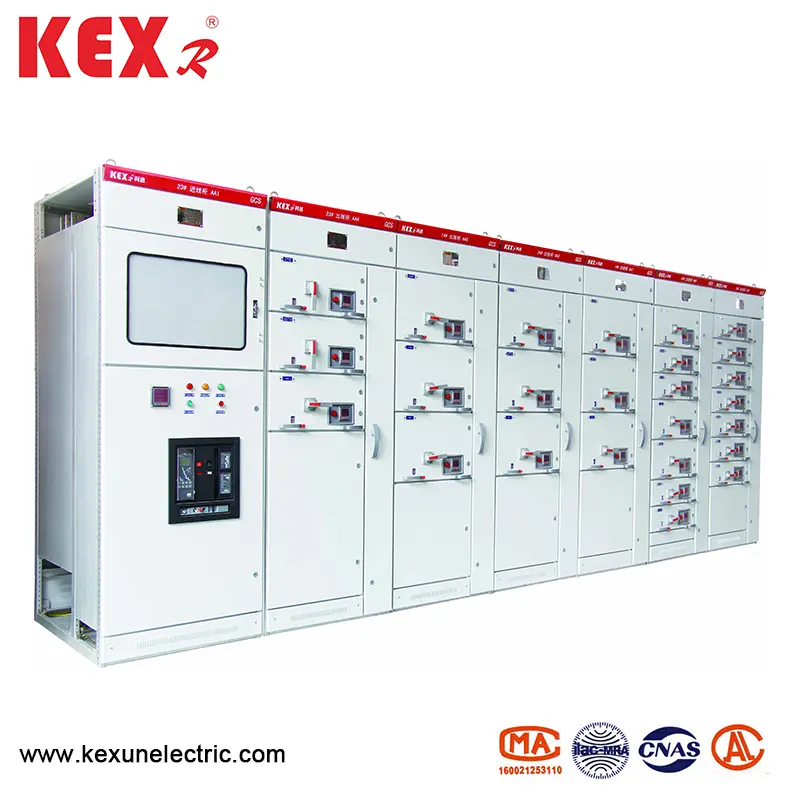

Lavspenning komplett sett

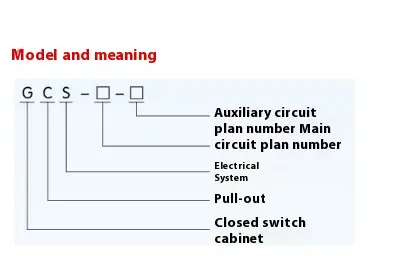

● Modell betydning

● Grunnleggende parametere

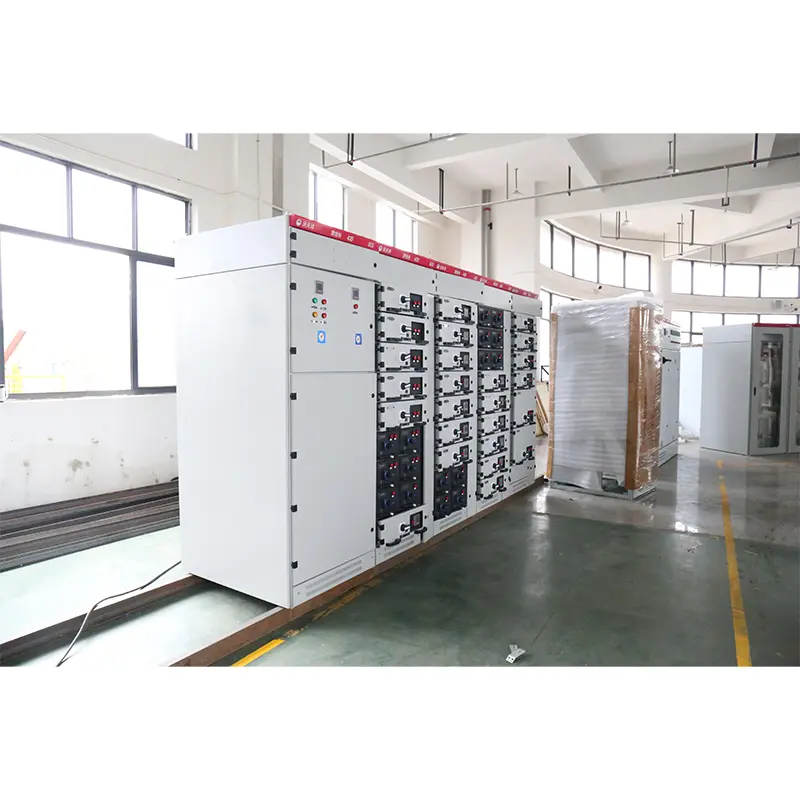

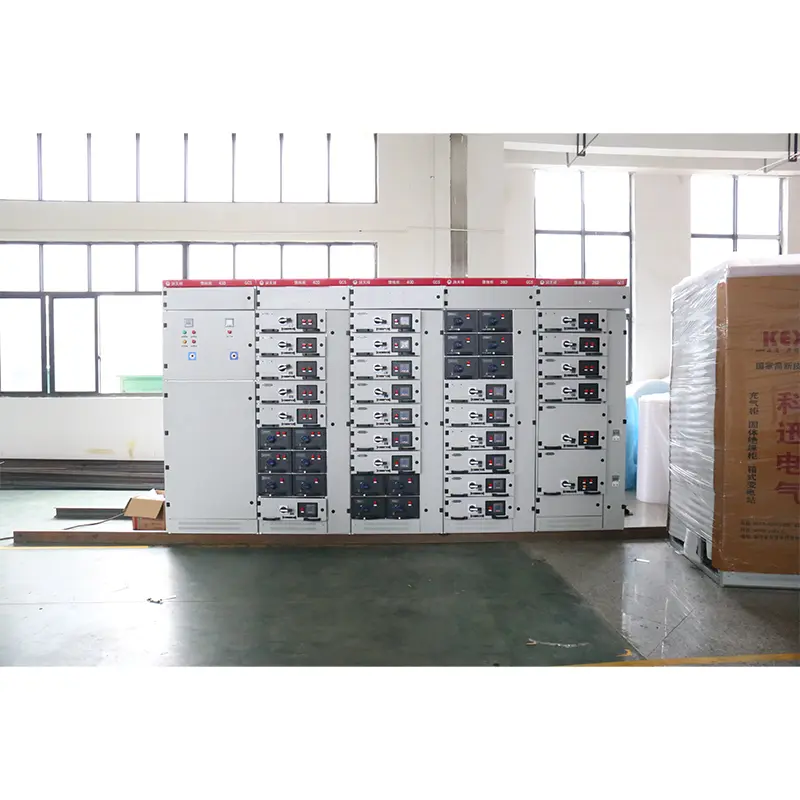

● Hovedstruktur

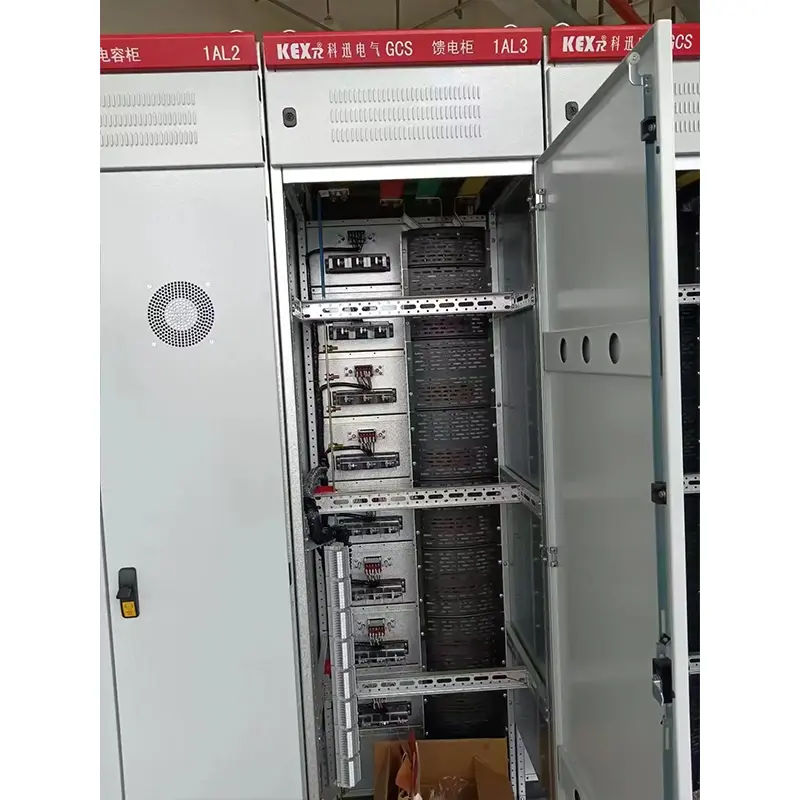

▶ Hovedrammen for GCS -type lavspenning komplett sett vedtar 8 mf type åpent seksjonsstål, og de to sidene av seksjonsstålet har installasjonshull med modulen på henholdsvis 20 mm og 100mm og ①9,2mm, så den interne installasjonen er fleksibel og praktisk.

▶ Hovedrammen er designet i to monteringsformer, nemlig fullt montert struktur og delvis sveiset struktur (sideramme og tverrstråle) for brukere å velge.

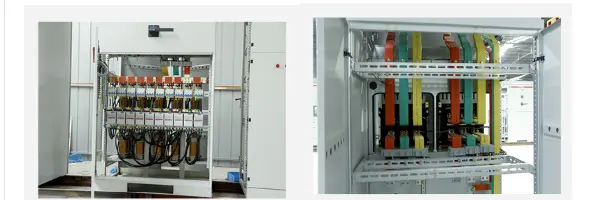

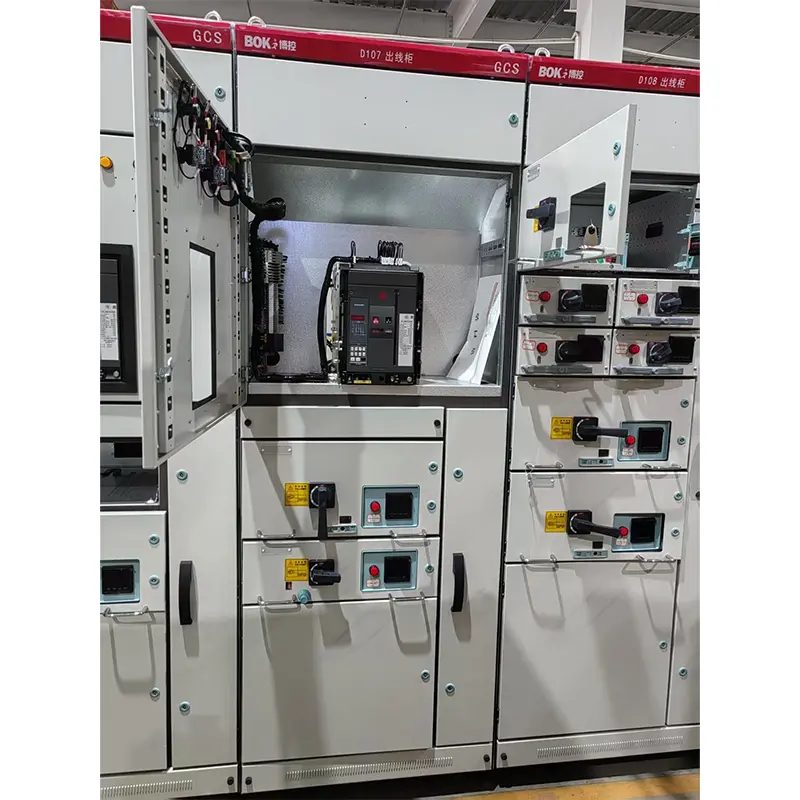

▶ Hvert funksjonsrom på enheten er isolert fra hverandre, og rommene er delt inn i funksjonelt enhetsrom, bussrom og kabelrom. Funksjonene til hvert kammer er relativt uavhengige.

▶ Den horisontale hovedbussen er ordnet horisontalt bak skapet, som er det grunnleggende tiltaket for å få hovedkretsen til enheten til å ha høy kortslutningsstyrke.

▶ Utformingen av kabelrommet gjør det veldig praktisk for kabler å gå opp og ned.

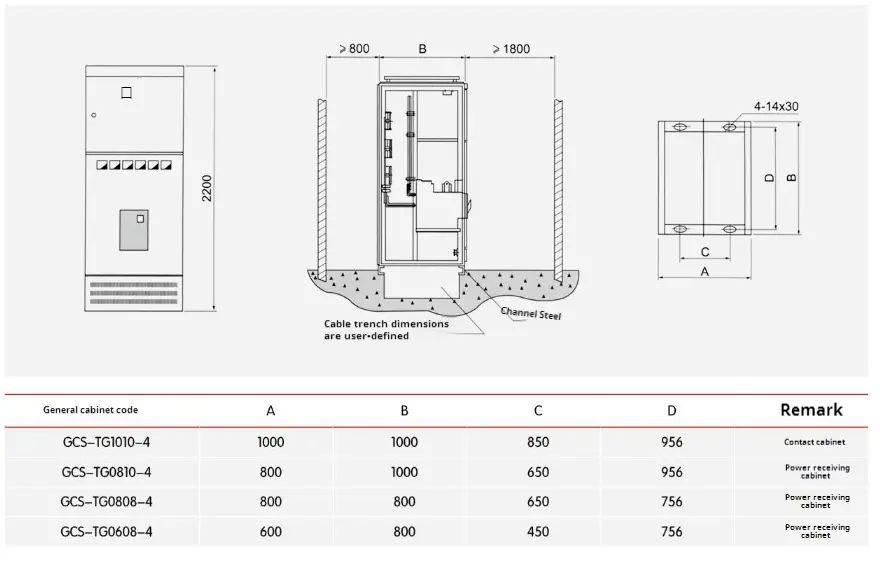

▶ Størrelse serie med generell skap på enheten (se tabellen nedenfor):

● Installasjon og bruk av GCS -type lavspenning komplett sett

◆ Etter at produktene ankommer mottakeren, bør de først sjekke om emballasjen er intakt. Hvis det blir funnet problemer, bør de omgående varsle de aktuelle avdelingene i kontrakten for å lage forretningsregister, analysere årsakene sammen, lage visum og håndtere etterspillet. For produkter som ikke er installert umiddelbart, bør de plasseres på et passende sted og holdes riktig i henhold til normale bruksforhold og kravene til midlertidige lagringsregler for elektrisk utstyr. 1. Produktet skal installeres i henhold til installasjonsskjemaskjemaet (se vedlagt figur). Foundation Channel stål og boltene når boltens fikseringsmetode blir tatt i bruk, skal leveres av brukeren. Når hovedbussen er tilkoblet, hvis overflaten er ujevn på grunn av transport, lagring og andre årsaker, bør den jevnes før tilkobling og festing.

◆ Når enhetene er installert separat eller i kolonner, skal deres vertikalitet, ujevnhet av skapets overflate og avvik av hull mellom skap oppfylle kravene i tabellen nedenfor.

◆ Inspeksjon og inspeksjon etter GCS -typen lavspenning komplett sett

installasjon og før du setter i drift

(1) Kontroller om toppmaling eller andre dekkende materialer (for eksempel plastsprøyting) av skapet er skadet, og om skapet er tørt og rent.

(2) Hvorvidt driftsmekanismen for elektriske komponenter er fleksibel, og det skal ikke være noen fastkjøring eller overdreven driftskraft.

(3) Hvorvidt avkobling av hoved- og hjelpekontakter av hoved elektriske apparater er pålitelige og nøyaktige.

(4) Skuffen eller ulykkemekanismen skal være fleksibel og lett, uten fastkjøring og kollisjon.

(5) Midtlinjene for de bevegelige og statiske kontaktene til skuffen eller ulykkestrukturen skal være konsistente, og kontaktene skal være i nær kontakt. Innsettingsdybden på hoved- og hjelpekontakter bør oppfylle kravene. Mekanisk sammenkobling eller elektrisk: Responsaksjonen er riktig, og låsingen eller frigjøringen skal være pålitelig.

(6) Skuffer av samme størrelse skal byttes ut praktisk uten fastkjøring og kollisjon.

(7) Jordingskontakten mellom skuffen og skapet skal være i nær kontakt. Når skuffen skyves inn, blir jordingskontakten til skuffen kontaktet før hovedkontakten, og når den trekkes ut, kobles jordingskontakten etter hovedkontakten.

(8) Kalibreringen av instrumentet, transformasjonsforholdet og polariteten til transformatoren skal være riktig.

(9) Sikringskjernespesifikasjonen skal oppfylle kravene til ingeniørdesign.

(10) Rangeringen og innstilling av beskyttelse skal være riktig og pålitelig.

(11) Bruk et 1000V MEOHMMETER for å måle isolasjonsmotstandsverdien ikke mindre enn 1MΩ.

(12) Tilkoblingen til hver buslinne skal være god, og installasjon av isolasjonsstøtter, installasjonsdeler og annet tilbehør skal være fast og pålitelig.

◆ Bruk forholdsregler for GCS -typen lavspenning komplett sett

▶ Enheten er et komplett sett med lavspenning som ikke er installert mot veggen, operert fra fronten og opprettholdt på begge sider. Bare kvalifiserte fagpersoner kan gå inn eller åpne vedlikeholdskanalen og skapdøren for drift, inspeksjon og vedlikehold.

▶ Luftbryter og støpte kasseledere er blitt separert og lukket i mange ganger, spesielt etter kortslutningsseparasjon og lukking, noe som vil forårsake lokale kontaktforbrenninger og produsere karbonstoffer, noe som vil øke kontaktmotstanden. Derfor bør de vedlikeholdes og overhalt i bruksanvisningen til effektbryteren.

▶ Etter installasjon og vedlikehold må isolasjonen mellom rom og funksjonelle enheter strengt kontrolleres for å sikre at den gode funksjonelle separasjonen av enheten og forhindre at feilen utvides.

● Produktpakke

Produsenten skal gi følgende dokumenter og tilbehør når du leverer:

▶ Enhetsliste

▶ Produktsertifikat

▶ Instruksjoner for bruk

▶ Fabrikktestrapport

▶ Relevante elektriske tegninger

▶ Kabinettdørnøkler, betjeningshåndtak og reservedeler som er spesifisert i kontrakten.

▶ Installasjonsinstruksjoner av hovedkomponenter

● Bestillingsinstruksjoner

Bestillingsavtalen for GCS -type lavspenning komplett sett inneholder følgende innhold:

▶ Den fulle modellen av produktet inkluderer hovedkretsskjemaetummer og hjelpekretsskjemaet.

▶ Hovedkretssystemkombinasjonssekvensdiagram

▶ Elektrisk skjematisk diagram over hjelpekrets

▶ Liste over komponenter i skapet

▶ Innstilling av parametere som spenning, strøm og tid i kretsen.

▶ Andre spesielle tabeller som er i strid med normal bruk av produktet.
