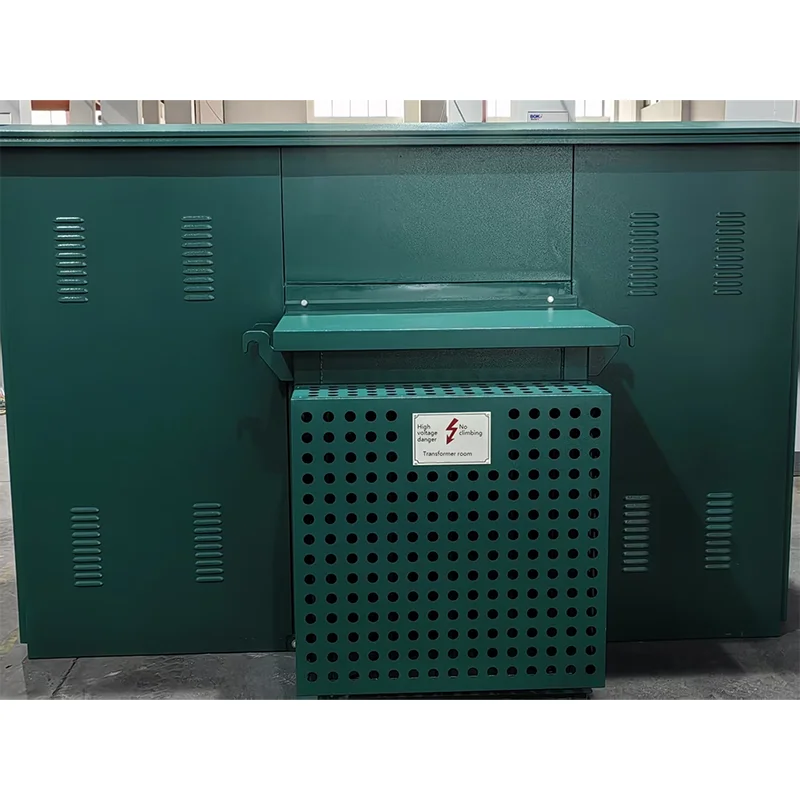

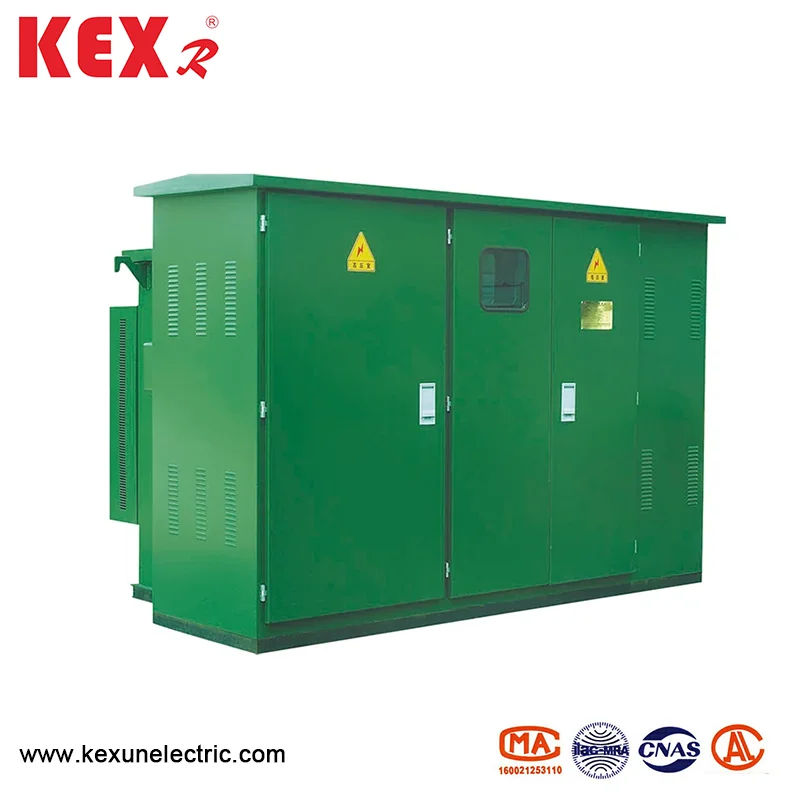

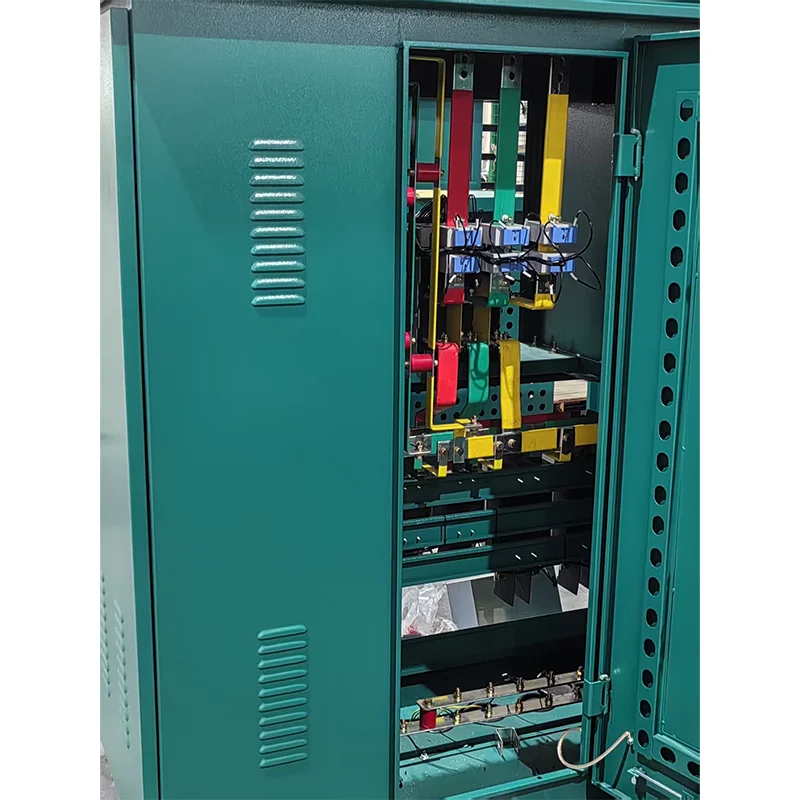

Forhåndsinstallert amerikansk kassetype substasjon

● Produktstrukturegenskaper

◆ ZBW-12-forhåndsinstallerte amerikanske kassetypestasjon har kompakt struktur og lite volum, som bare er omtrent 1/3 ~ 1,5 av den for innenlandske europeiske boksetransformatorer med samme kapasitet, og dermed reduserer gulvplassen kraftig.

◆ Substasjonen vedtar fullt forseglet og fullstendig isolert struktur, uten isolasjonsavstand, og beskytter personlig sikkerhet pålitelig.

◆ Ledninger med høy spenning kan brukes til både ringnett og terminal, med fleksibel strømforsyningsmodus og høy pålitelighet.

◆ Utmerket transformatorytelse: Lavt tap, lav støy og lav temperaturøkning; Sterk overbelastningskapasitet, kortslutningsmotstand og påvirkningsmotstand.

◆ Oppfyller alle slags lavspenningskrav, som kan velges i henhold til ordningen eller designet av deg selv.

● Tekniske parametere tabell

● sikring

Høyspenningssiden av forhåndsinstallert amerikansk boksetype er utstyrt med full rekkeviddebeskyttelse etter serieforbindelse av sikkerhetskopieringsbeskyttelsessikring og plug-in sikring, noe som i prinsippet er enkelt, økonomisk og pålitelig; Sikringssikringen for sikkerhetskopieringsbeskyttelse er en olje-avsatt høyspent strømbegrensende sikring med stor bruddkapasitet. Først når transformatoren mislykkes internt, er plug-in-sikringen utstyrt med en dobbeltfølsom sikring, som kan gi dobbel beskyttelse av strøm og temperatur. Etter at den dobbeltfølsomme sikringen er blåst, kan sikringskjernen enkelt skiftes ut på stedet.

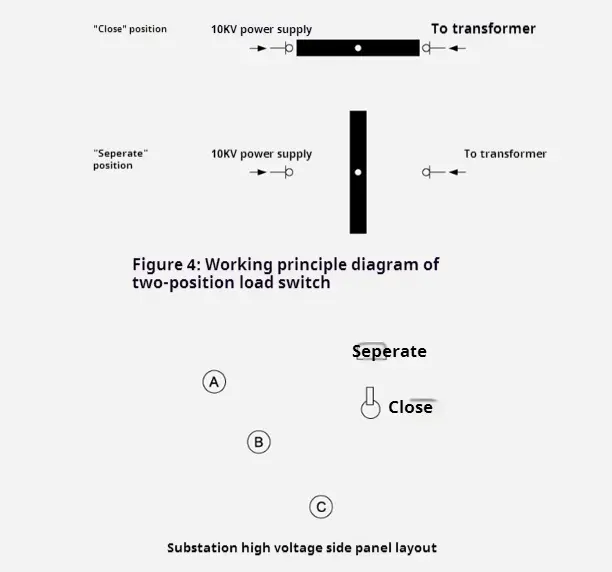

● Struktur og driftssekvens

1. Oppsettet

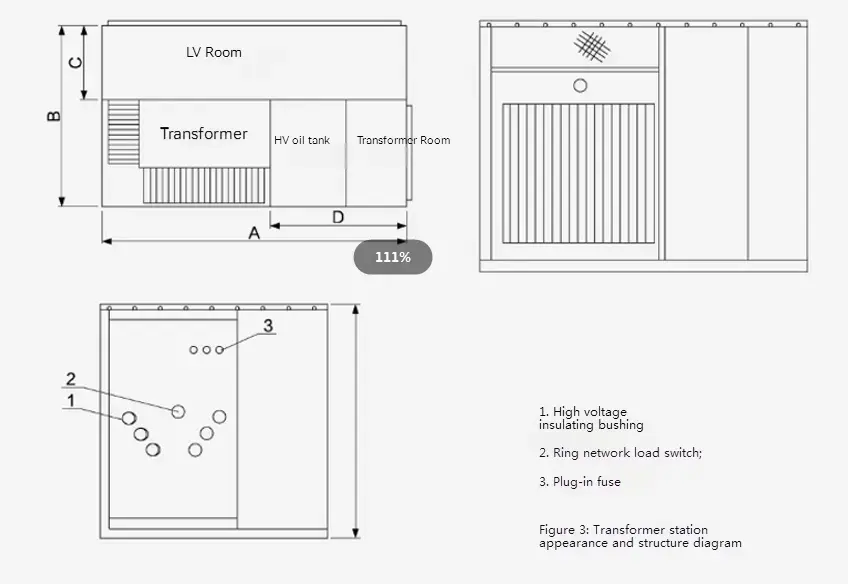

For formen og strukturen til 10 kV ZBW-12 forhåndsinstallert indusert type transformatorstasjon, se figur 2 og figur 3. Oljetanken er delt i to deler: den øvre delen er høyspenningsoljetanken og den nedre delen er transformatoroljetanken. De to delene er bare elektrisk tilkoblet, men oljen er blokkert. Det skjematiske diagrammet er vist i figur 1, der "i" og "i" -linjer er sløyfe-nettverksfôr, "LL" -grener er transformatorgrener, og "V" er lavspent utgang. Substasjon kan brukes i både ringnettverksstrømforsyningssystem og terminalsystem, og konverteringen er veldig praktisk. Fôret til linjen og "Lⅲ" -grenen byttes med lastbryteren til ringnettet. Samtidig er den innkommende terminalen på høyspenningssiden av transformatoren utstyrt med sikkerhetskopieringsbeskyttelses sikringer og plug-in sikringer for å beskytte kortslutningsfeilen og overbelastning og overtemperaturbeskyttelse av grenen. Samtidig kan også høyspenningsutstyr og lynstoppere installeres. Lavspenningsenden av transformatoren sendes ut etter å ha passert gjennom en meter og en lavspent effektbryter.

Dimensjoner og vekt

2. Transformatoren

Kexr Forhåndsinstallert amerikansk boks-type transformatorstasjon vedtar den nye S9- og S11-serien Tre-fase olje oversvømte transformatorer har fordelene med lavt tap uten belastning, lav temperaturstigning, lav støy og lav høyde. Tapet uten belastning og belastning av transformatoren er lavere enn for den opprinnelige S9-transformatoren, og når det innenlandske avanserte nivået for tiden. Transformatoren er av fullt forseglet struktur, som effektivt isolerer luftforurensningen og isolasjonsnedbrytningen forårsaket av fuktighet. En luftpute på 40-90 mm er igjen på toppen av oljetanken, som kan spille rollen som varmedissipasjon og avkjøling sammen med korrugering av oljetankskallet, og kan effektivt redusere det indre trykket.

Dimensjoner og vekt

3. Sikringssikring for sikkerhetskopiering

Den er koblet i serie med plug-in-sikringen i transformatorgrenen (se R1 og R2 i figur 2) for å danne en beskyttelsessikring med full rekkevidde. Det blåser bare når det er en kortslutningsfeil inne i transformatorstasjonen, så sannsynligheten for å blåse er veldig lav. Den er installert i den øvre oljetanken, og oljetanken må åpnes hvis den skal oppdateres.

4. Plug-in sikring

◆ Smeltekjernen har dobbel følsomhet (temperatur og strøm), det vil si at den smelter når lastsiden mislykkes (overbelastning eller overdreven temperatur). Plug-in sikring og sikkerhetskopieringsbeskyttelsessikring brukes i serie, som kan beskytte hele området mot liten strøm (flere ganger i) til stor strøm (flere titalls kiloamper), og den maksimale bruddstrømmen er 50 ka.

◆ Den rimelige samsvaret med sikkerhetskopieringssikring og plug-in-sikring påvirker direkte ytelsen til hele transformatorstasjonen. Se følgende tabell for en del av retningslinjene for sikringsvalg i 10 kV forhåndsinstallert amerikansk bokstypestasjon bare for referanse. Merk: Det er ikke egnet for andre typer transformatorstasjoner.
