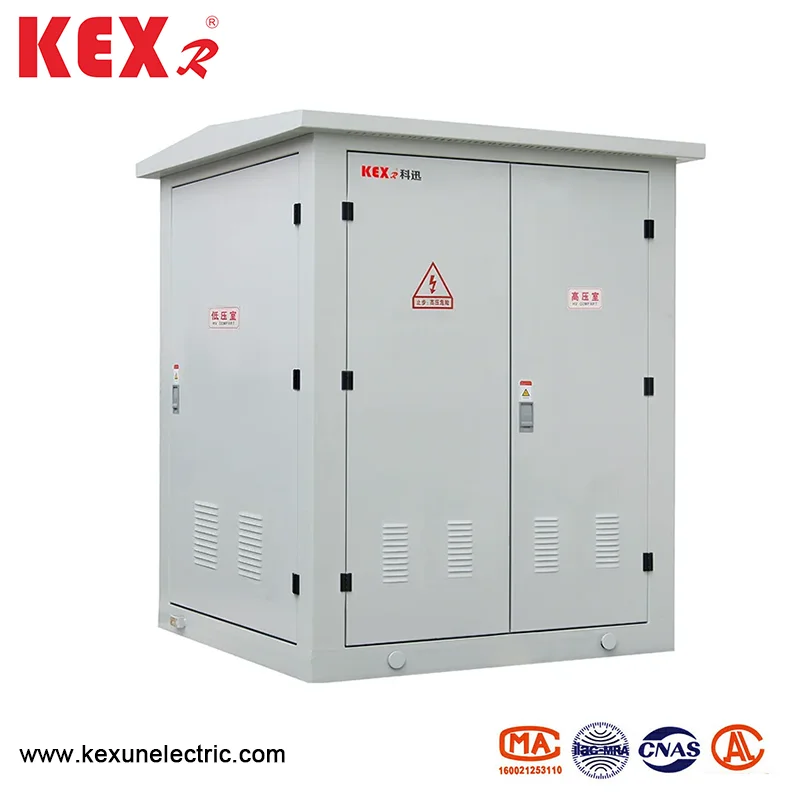

Miniatyrisert europeisk bokstype substasjon

◆ Generell struktur

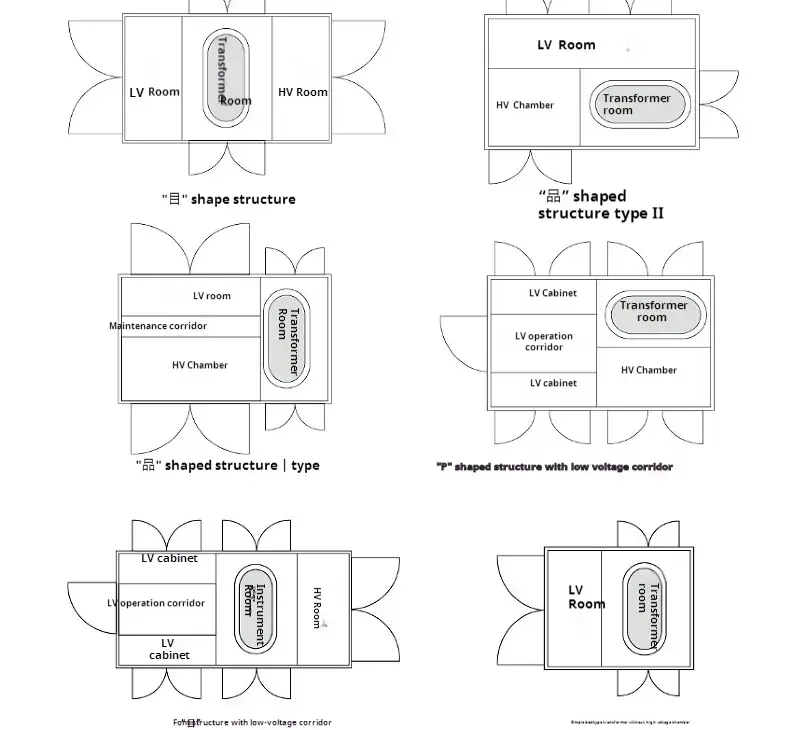

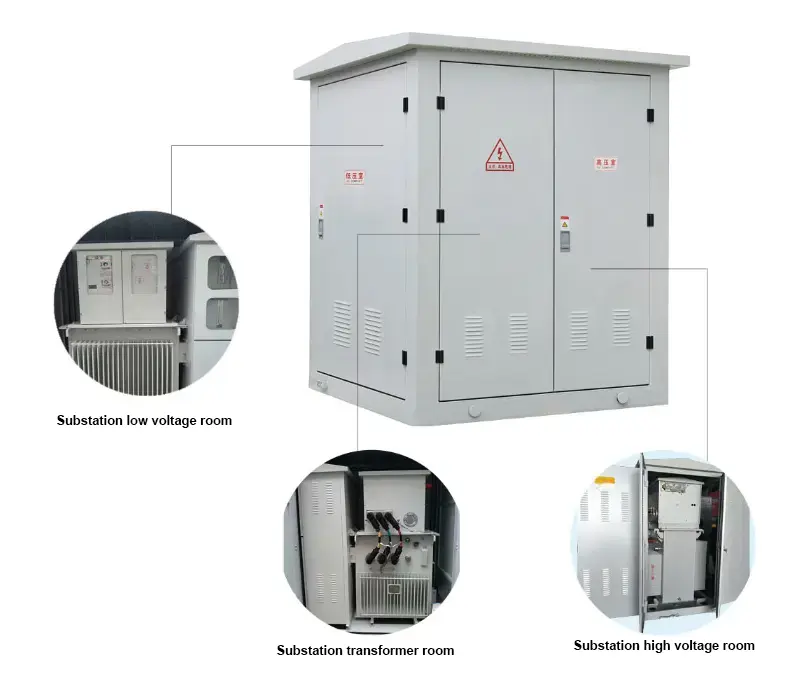

1. YB □ -12 Miniatyrisert europeisk kassetype Substasjon er hovedsakelig delt inn i tre deler: Høyspenningsbryterom, transformatorrom og lavspentbryterom, som kan transporteres separat.

2. Produktet vedtar en unik storsykkelvarme-spredningsdesign for å sikre temperaturstigningsnivået på produktet, og atskilt tetning mellom romene ikke danner varmeutveksling mellom rom.

3. Produktskallet er laget av rustfritt stålplate av høy kvalitet. Alle deler av stålplatestrukturen har gjennomgått spesiell antikorrosjonsbehandling, og den rustfrie stålplatestrukturen har sterk korrosjonsmotstand og god mekanisk styrke.

4. Produktet kan installeres direkte innendørs uten ekstra bygningsfundament, noe som sparer kostnad og plass og er praktisk å installere.

◆ Høyspenningskammer

SF6 gassfylt bryterutstyr uavhengig utviklet av selskapet vårt blir adoptert for høyspenning, og alle bryterutstyr og samleskinner er forseglet i en lukket rustfritt stålboks uten å få eksponert ladet kropp utenfor. Sikker drift og høy pålitelighet; Fullt modulær design, alle moduler kan realisere tilkoblingsmodus for sideuttak og topputvidelse i henhold til strømforbrukets krav, og oppfylle behovene til strømforsyningsordning i maksimal grad.

◆ Lavspenningskammer

Lavspenningssideinntakene og utløpslinjene er alle laget av nye støpte kasseledere, som er små i størrelse, fri for bue og enkle å erstatte. Multifunksjonell intelligent omfattende beskyttelseskontroller og ny integrert reaktiv effektkompensasjonsenhet.

◆ Transformatorkammer

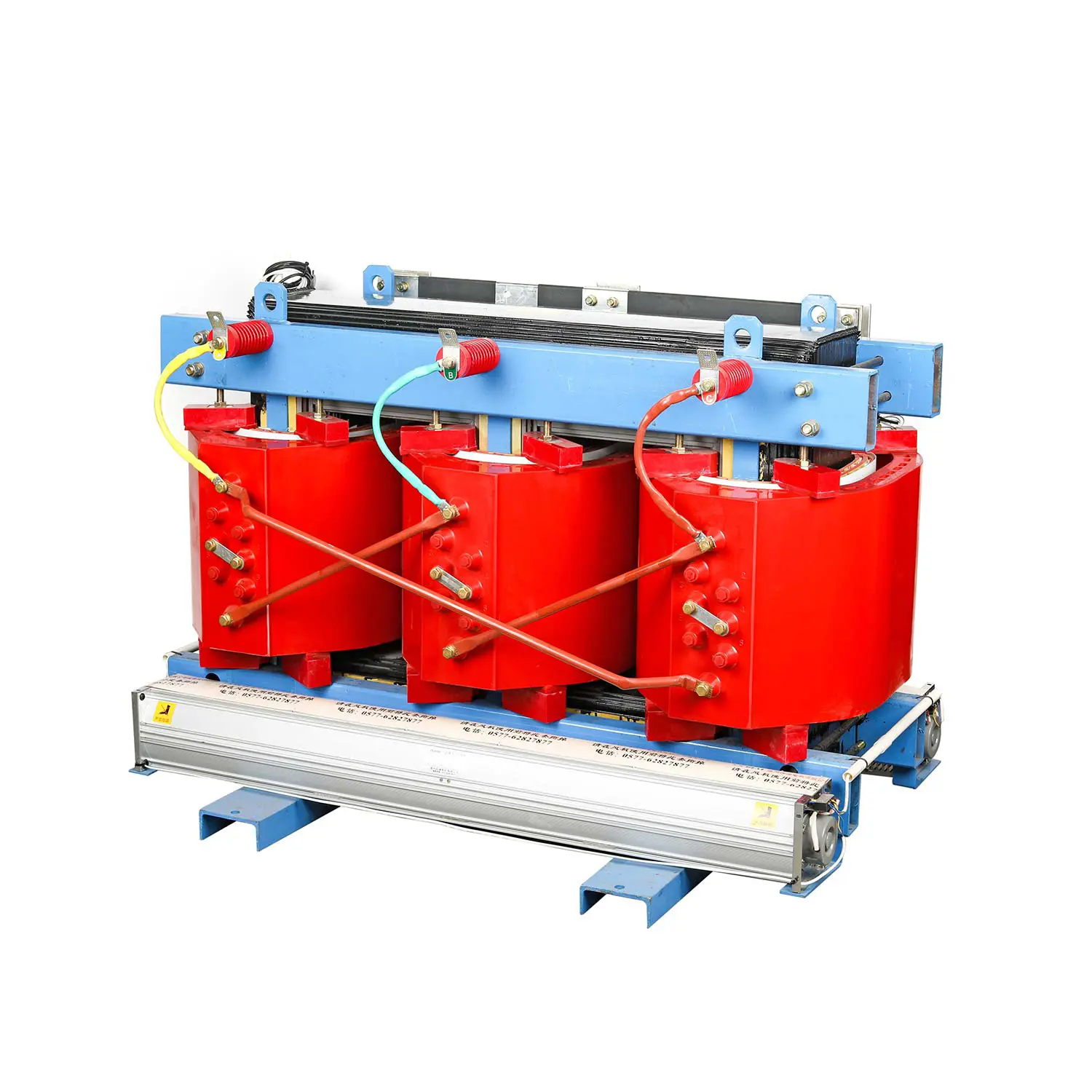

Transformatoren er fullstendig isolert med epoksyharpiks, og isolasjons- og varmemotstandsnivået er F, og transformatoren har ingen forbrenningsstøttende materialer, og produserer ikke gass eller andre mellomprodukter som ikke bidrar til miljøet under drift, så det har kjennetegnene til god flammehemming, miljøbeskyttelse og energibestilling.

◆ intern lenke

Spenningstransformatoren og den kinesiske solide bryteren er koblet sammen med selskapets solide isolerte kabeltilbehør, som er helt isolerte og trygge og pålitelige

● Funksjon og egenskaper

Høyspenningskammeret til miniatyrisert europeisk boksesstasjon er sammensatt av høyspenningsbryter, høyspenningssikring og lynrester, som kan stoppe strømoverføring og ha overbelastning og kortslutningsbeskyttelse samtidig. Lavspenningskammeret er sammensatt av lavspent luftbryter, strømtransformator, ammeter og voltmeter. Miniatyrisert europeisk bordesstasjon vedtar ledende prosesseringsteknologi og har god korrosjonsmotstand og slitestyrke. Fordelene er fleksibel kombinasjon, praktisk transport, installasjon og konstruksjon, lave kostnader, ingen forurensning og sikker og pålitelig drift. Samtidig er den miniatyriserte europeiske kassesubstasjonen en enhet med høy grad av automatisering, og den er designet intelligent, som fullt kan beskytte alle deler og imøtekomme behovene til uten tilsyn. Generelt sett er miniatyrisert europeisk kassesstasjon den typen bokstransformator som sparer investeringer og får den raskeste effekten.

● Høyspenningskammeret

Høyspenningskammeret er vanligvis beskyttet av en kombinasjon av belastningsbryter og sikring. Etter at en fase av sikringen blåses, er tre-fase koblingsturene. Lastbrytere er tilgjengelige i trykklufttype, vakuumtype, svovelheksafluoridtype, etc., som kan distribuere driftsmekanismen og realisere automatisk oppgradering; Sikringen er en høyspent strømbegrensende sikring med en spiss, som har pålitelig handling og stor bruddkapasitet. Se tabellen nedenfor for de viktigste tekniske parametrene. For transformatorer over 800KVA kan vakuumskretsbrytere som Zn12, Zn28 og VS1 velges for beskyttelse.

● Lavspenningskammeret

Hovedbrytersiden av lavspentkammer vedtar universell eller intelligent effektbryter, som selektivt kan beskytte kretsen; Utløpsbryteren vedtar en ny type plastskallbryter, som er liten i størrelse og kort i lysbue, opptil 30 kretsløp; Det er kontaktor og kontaktløse koblingsmodus for brukere å velge mellom.

● Transformatoren

YB □ -12 Miniatyrisert europeisk kassetype Substasjoner Velg lavtap, olje-avmerket, fullt forseglet S9, S10 og S11-seriens transformatorer, eller velg harpiksolatet eller Nomex papirisolert miljøvennlig tørrtype transformatorer, og bunnen er utstyrt med en trolley for å lette inngangen og utgangen av den.

● Performasjonsparametertabeller

◆ Tekniske parametere for lastbryter

◆ Tekniske parametere for høyspenningssikring

◆ Tekniske parametere for lavspenningsbryter

● Miljøforhold for bruk

◆ Høyde: Den miniatyriserte europeiske boketypenstasjonen skal brukes innen 4000 meter

◆ Temperatur: -25 ~ 40 ℃

◆ Relativ fuktighet: Det daglige gjennomsnittet er ikke mer enn 95%, og det månedlige gjennomsnittet er ikke mer enn 90%;

◆ Installasjonssted: Ingen brann, eksplosjonsfare, ledende støv, kjemisk korrosiv gass og voldelig vibrasjon. Hvis ovennevnte betingelser overskrides, kan brukere rådføre seg med selskapet vårt.

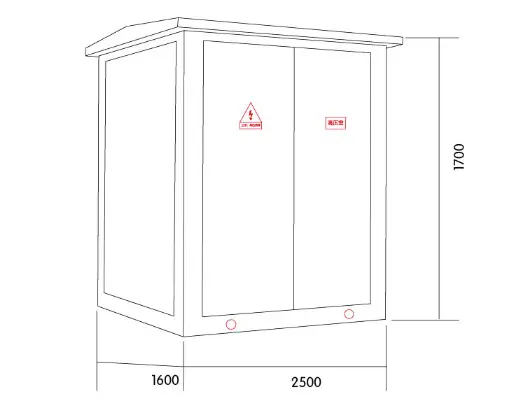

● Layout Dimension Diagram

● Hvorfor velge Kexr?

◆ Produktfordeler: Vår miniatyriserte europeiske kassetypestasjon har mange patenter og bestått forskjellige sertifiseringer (ISO9001,3C, osv.) ， Utmerket produktkvalitet er grunnlaget for fotfeste.

◆ Prisfordeler ： Fra kundens synspunkt mener KEXR at liten fortjeneste, men rask omsetning kan få bedrifter til å overleve i lengre tid. Derfor er produktprisen på KEXR lavere enn bransjegjennomsnittet og vi vedtar en trinn-for-trinn-prisliste, og flere kjøp vil gi flere rabatter.

◆ Fordeler med kvalitetssikring: Vi gir en garanti på 12-24 måneder for de fleste KEXR-produkter, som overstiger den for de fleste av våre jevnaldrende.

◆ Unik tilpasningsskjema: Med tanke på kundens individuelle behov, kan vi produsere tilpassede produkter for å oppfylle forskjellige bruksscenarier.
