LV Switchgear

● Regelmessige ved bruk av forhold

◆ Høyden til GCK LV -bryterutstyret mindre enn 2000m

◆ Omgivelsestemperaturen er ikke høyere enn +40 ℃, og gjennomsnittstemperaturen innen 24 timer er ikke høyere enn +35 ℃, og den omgivende lufttemperaturen er ikke lavere enn 50 ℃

◆ Atmosfæriske forhold: Luften er ren, og den relative fuktigheten er ikke mer enn 50% når temperaturen er +40 ℃, og høyere relativ fuktighet er tillatt når temperaturen er lav, for eksempel 90% når temperaturen er +20 ℃

◆ Gck LV -bryterutstyret skal installeres på steder fri for brann, tørr eksplosjon, alvorlig forurensning, kjemisk korrosjon og voldelig vibrasjon

◆ Helling med det vertikale planet skal ikke overstige 5; Dette produktet er egnet for transport og lagring ved følgende temperaturer: -25 ℃ ~+55 ℃, og det vil ikke overstige+70 ℃ på kort tid (ikke mer enn 24 timer); Hvis ovennevnte bruksbetingelser ikke kan oppfylles, skal brukeren heve den med produsenten når han bestiller og avgjør den gjennom konsultasjon.

● Hovedtekniske parametere for GCK LV Switchgear

● Arkitektonisk funksjon

Skuffefunksjonsenheten og døren er mekanisk sammenlåst av driftsmekanismen til hovedbryteren. Når hovedbryteren er i lukkeposisjonen, kan ikke døren åpnes, og driftsmekanismen kan låses i lukke- eller åpningsposisjonen med en ekstra hengelås. Kommene til funksjonelle enheter skilles med metallplater, og skuffene har god utskiftbarhet, og har arbeidsposisjon, testposisjon og separasjonsposisjon. Når skuffen skyves til en viss posisjon, blir skuffen automatisk plassert. På dette tidspunktet kan skuffen på venstre side av skuffen trekkes for å frigjøre plasseringen og gå inn i neste posisjon. Når skuffen trekkes ut av skapet, har den også funksjonen å forhindre å falle av.

▶ Kabinettet med faste ordninger som kapasitanskompensasjon og måling har samme utseende og den samme horisontale bussposisjonen som skuffeskapet. Og dermed sikre at skuffen av skuffen og det faste skapet kan brukes side om side.

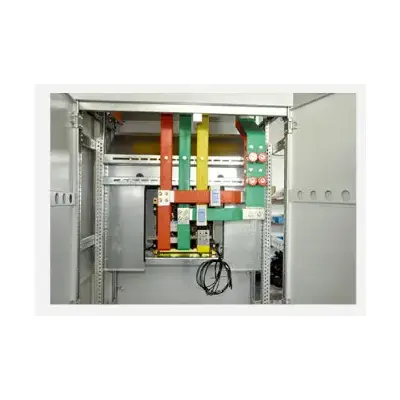

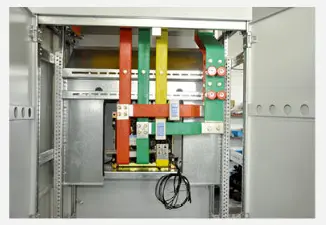

▶ Busbar-system: Busbaren av skapet vedtar trefaset fem-trådssystem, enkelt buslinne brukes når den nominelle strømmen til horisontal busbar er under 1250a, og dobbel buslinne brukes når den nominelle strømmen til horisontal busbar er over 1250a. Den horisontale samleskinnen mellom skap er overlappet ved koblingsblokker, og den vertikale buslelen er omsluttet av polykarbonatingeniørplastskall. Den indre baffelen brukes til å begrense bue -diffusjon. Den nøytrale samleskinnen er satt foran på skapets topp, og beskyttelsesbusten (PE) er satt nederst i skapet og er forbundet med kabinettet.

▶ Under betingelse av å ikke redusere beskyttelsesnivået på skallet, er bunnen og toppen av bryterskapet utstyrt med naturlige ventilasjonsvinduer.

▶ Beskyttelsesgraden for kabinettskall er IP40.

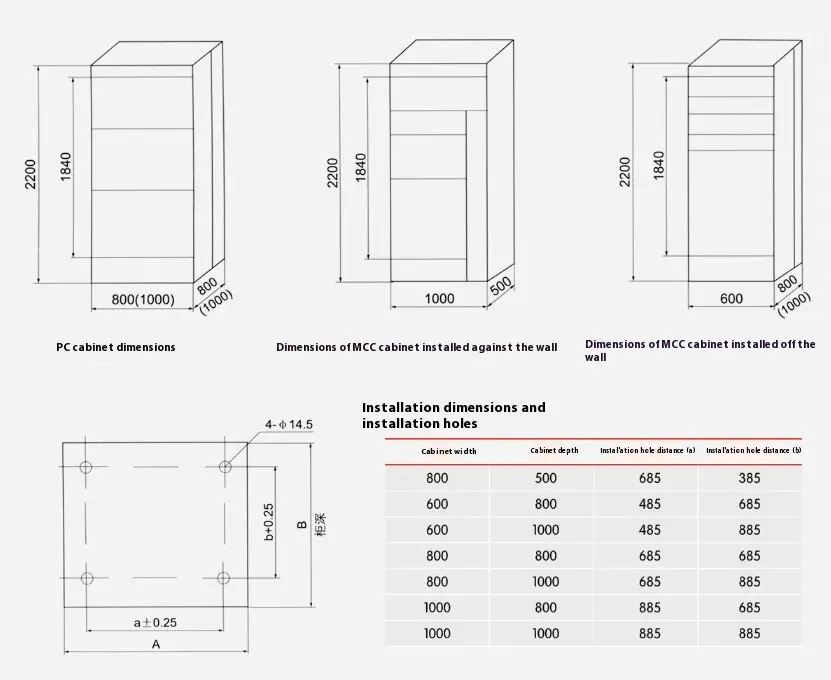

● LV Switchgear Total Dimensions, Installation Dimensions

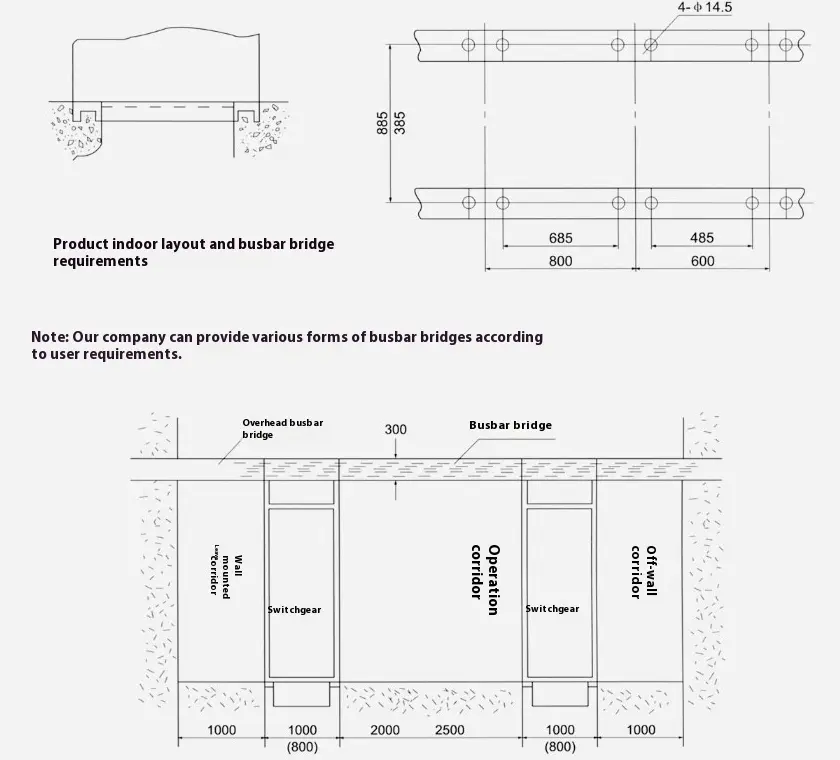

● Skjematisk diagram over GCK Type LV Switchgear Installation Foundation
