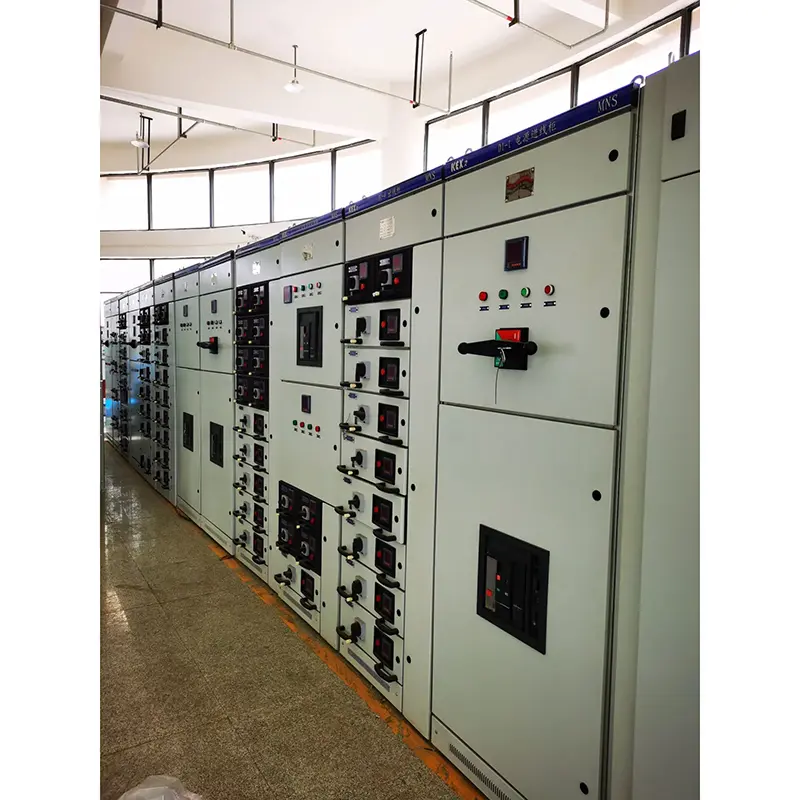

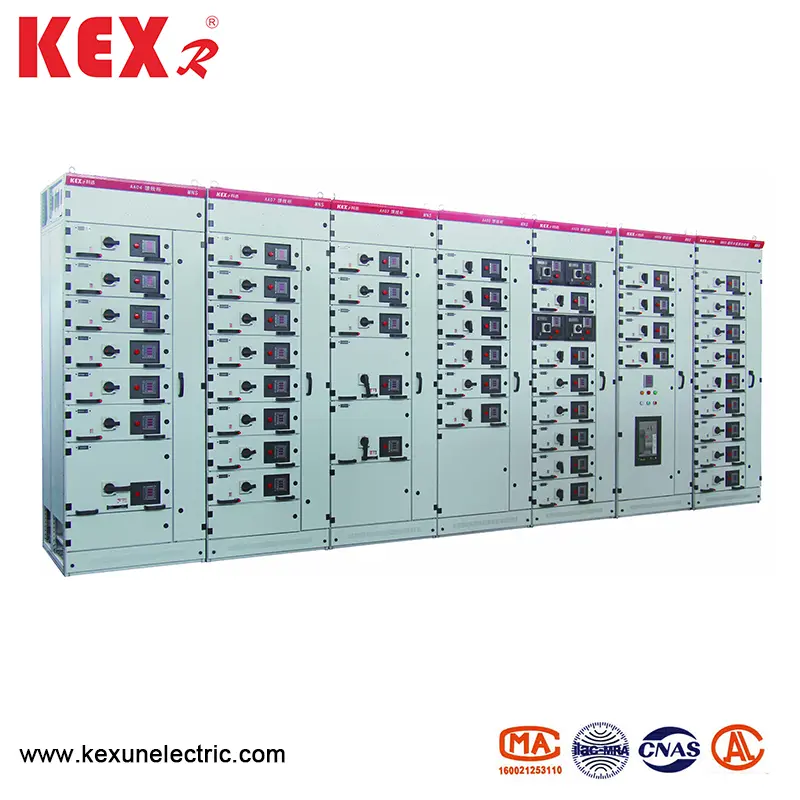

Lavspenningsstrømsdistribusjonsskap

● Standarder

MNS Type lavspenningsstrømsfordelingsskap er i samsvar med de nasjonale profesjonelle standardene for GB7251.1 Lavspenningsbryterutstyr og JB/T9961 Lavspenningsuttakstiltak, og de internasjonale profesjonelle standardene som IEC439-1.VDE0660 DEL V.

● MNS Type lavspenningsstrømsfordelingskap ved bruk av forhold

▶ Omgivelsestemperatur ： -5 ~ 40 ℃ ， 24 timer gjennomsnittlig mindre enn 35 ℃

▶ Atmosfæriske forhold: Luften er ren, og den relative fuktigheten skal ikke overstige 50% ved den høyeste temperaturen på +40 ℃. Ved lavere temperaturer er det tillatt høyere relativ fuktighet, for eksempel 90% ved +20 ℃, men temperaturendringer bør tas i betraktning, og kondens kan av og til oppstå.

▶ Høyde: Mindre enn 1000 meter, MNS -type lavspenningsstrømsdistribusjonsskap er egnet for transport og lagring ved følgende temperaturer: -25 ℃ til +55 ℃, og den kan nå +70 ℃ innen 24 timer på kort tid. Under disse ekstreme temperaturene skal ikke enheten ikke bli skadet uopprettelig, og den skal fungere normalt.

▶ Hvis de ovennevnte forholdene ikke kan oppfylles, skal det avgjøres gjennom konsultasjon mellom brukeren og kexun.

▶ Når denne enheten brukes i offshore oljeborings- og produksjonsplattformer og kjernekraftverk, skal en teknisk avtale signeres separat.

● Grunnleggende tekniske parametere for MNS -typen lavspenningsstrømsdistribusjonsskap

◆ Elektrisk ytelse

◆ IP -grad

Overhold IEC529 og DIN40050 -standarder. IP30 beskytter faste stoffer større enn φ φ2.5mm, IP40 beskytter faste stoffer større enn φ 41.0mm, og IP54 beskytter mot støv og sprut i alle retninger (vennligst ta kontakt med produsenten når du bestiller IP54 beskyttelsesnivå).

◆ Kabinettstruktur

Grunnstrukturen for lavspenningsstrømsfordelingsskap er sammensatt av C-formede profiler. Avsnitt C dannes ved å bøye stålplate med E = 25mm som modulens monteringshull. Alle skap og indre partisjoner er galvanisert og renset. Rundt dørpanelene er sidepaneler laget av høyspent elektrostatisk sprøyting. Se figuren nedenfor for den grunnleggende strukturen i skapet.

◆ Bytt skaptype

1. Avstand mellom kraftdistribusjonssentre (PC1: EMAX, MT, 3WN, AH, ME -seriens effektbrytere kan brukes.

2. Motorkontrollsenterskap (MCC): Det er samlet av store og små skuffer, og hovedbryteren til hver sløyfe vedtar høye brytende plastkasse-kretsbryter eller roterende belastningsbryter med sikring. Automatisk effektfaktorkompensasjonsskap (med manuelle, automatiske og eksterne effektfaktorkompensasjonsenheter)

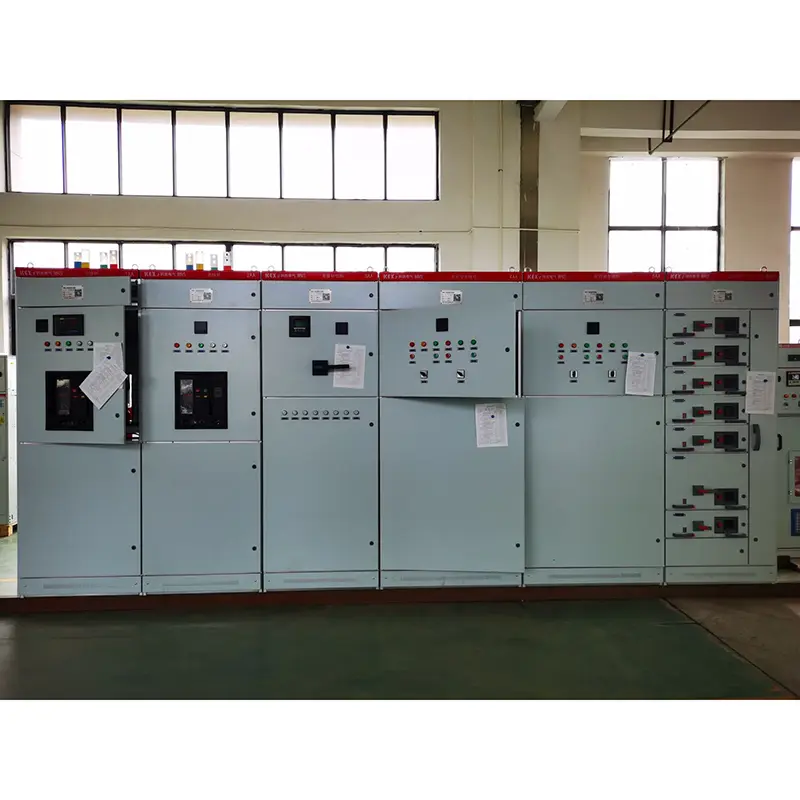

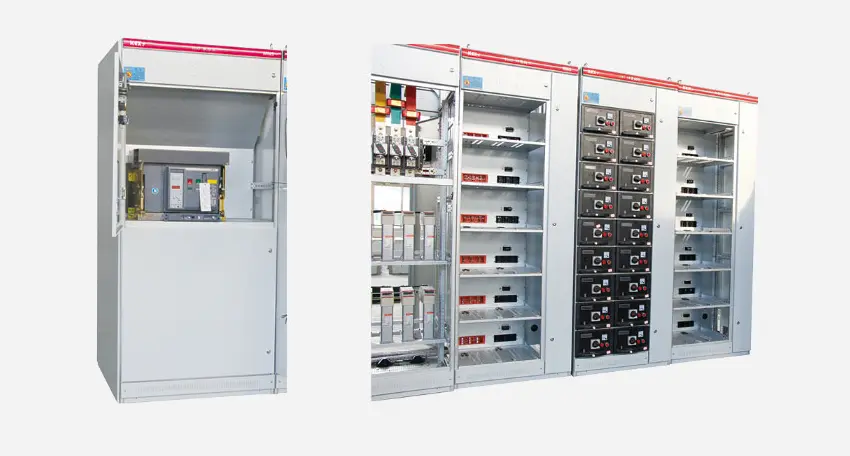

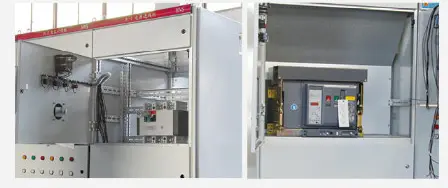

◆ Et kraftdistribusjonssenter (PC) skap

◆ B Motor Control Center (MCC) skap

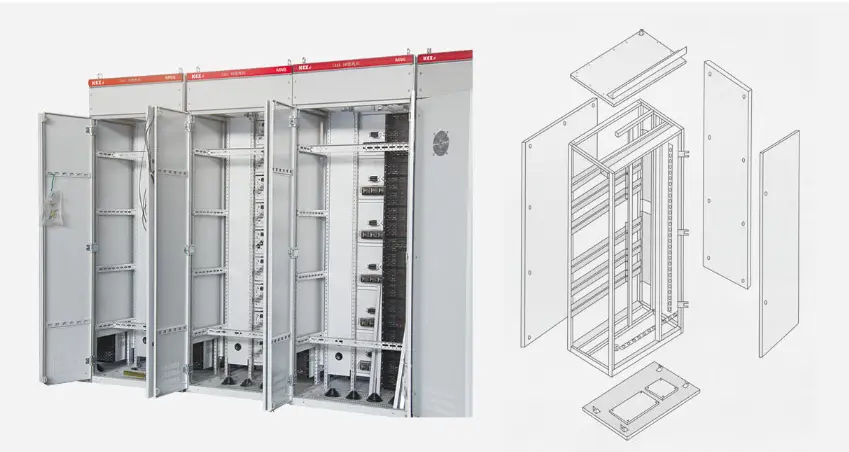

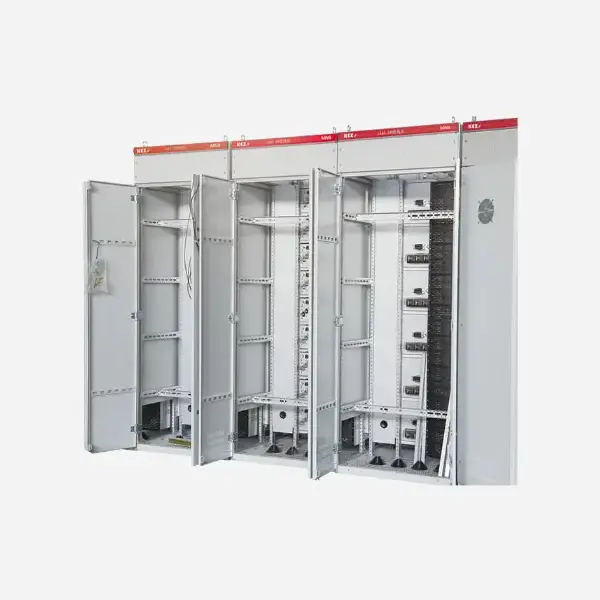

◆ Kabinettrammestruktur sammensatt av C-formede profiler

◆ Skjematisk diagram over MNS -typen lavspenningsstrømsdistribusjonsskap

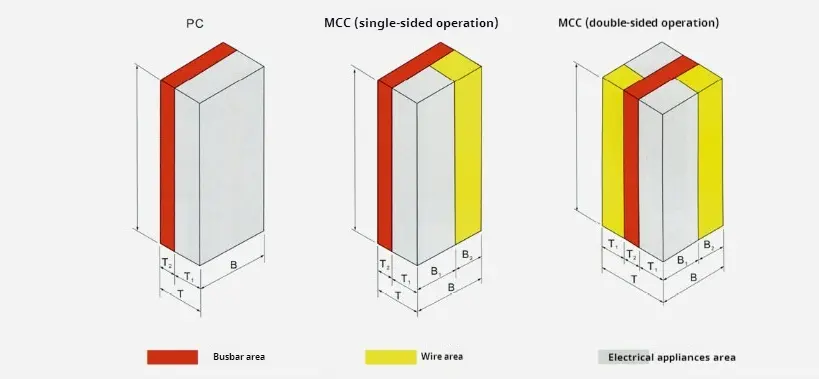

● Partisjonsdesign av skap

◆ Power Distribution Center (PC)

(1) PC -skapet er delt inn i tre rom; Horisontalt bussrom: På baksiden av skapet; Funksjonell enhetsrom: På den fremre øvre delen av skapet eller på den fremre venstre siden av skapet;

(2) Segmenteringstiltak: Det horisontale bussrommet og det funksjonelle enhetsrommet skilles med stålplater. Kontrollsløyfekammeret skilles fra det funksjonelle enhetsrommet med et flammehemmende polyfenyleneterplastdeksel.

(3) Frame -kretsbryteren som er installert i skapet, kan betjenes manuelt utenfor skapet i lukkede tilstand. Observer åpnings- og lukkende tilstanden til effektbryteren og døm om effektbryteren er i testposisjonen eller arbeidsposisjonen i henhold til posisjonsforholdet mellom driftsmekanismen og døren.

(4) En separasjonsstruktur er designet mellom hovedkretsen og hjelpekretsen. De ekstra elektriske enhetene som består av meter, signallys og knapper er alle installert på plastkortet, og dekselet laget av flammehemmende polyuretanskumplast er atskilt fra hovedkretsen bak brettet.

◆ Pull-Out Motor Control Center og Small Current Power Distribution Center (MCC)

MCC-skapet av skuffen er delt inn i tre rom, nemlig det horisontale bussrommet bak skapet, det funksjonelle enhetsrommet på venstre side foran kabinettet og kabelrommet på høyre side foran skapet. Det horisontale bussrommet og det funksjonelle enhetsrommet skilles med funksjonelle tavler laget av flamme-retardant skumplast, og kabelrommet skilles fra det horisontale bussrommet og det funksjonelle enhetsrommet med stålplater. MCCI Motor Control Center) Skuffer er delt inn i følgende fem typer: 8E/4: Høyde 200 × bredde 150 × dybde 400 mm. 8e/2: høyde 200 × bredde 300x dybde 400 mm. 8E: Høyde 200 × bredde 600 × dybde 400 mm. 16E: Høyde 400 × bredde 600 × dybde 400 mm. 24E: Høyde 600 × bredde 600 × dybde 400 mm.

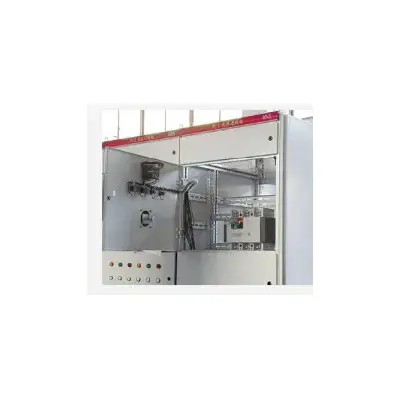

◆ Bakre utløpsbryterskapstruktur

For å redusere arrangementets bredde på bryterskapet, er hovedbussen til bryterskapet horisontalt installert øverst på bryterskapet, og den bakre halvdelen av skapet er et kabelrom, der innkommende og utgående kabler er tilkoblet. Fronten på bryterskapet er enhetsrommet, der de funksjonelle enhetene til bryterutstyret er installert. I dette systemet flyttes kabelrommet på siden av bryterskapet til bakre kabinett, noe som reduserer ordningsbredden på bryterskapet i kraft for å oppfylle kravene til plassoppsettet til transportøren ytterligere.

Materskapet er 600 mm bredt og 1000/1200 mm dypt, med et uavhengig hovedbussrom øverst, som er isolert fra enhetsrommet. Den effektive installasjonshøyden på det fremre enhetskammeret er 72E (E = 25mm), som er atskilt fra det bakre kabelkammeret med det multifunksjonelle brettet, og utnytter installasjonsplassen til bryterskapet, med kompakt struktur og fleksibel enhetskonfigurasjon. Kabelrommet på baksiden har en dør, noe som er praktisk for installasjon og vedlikehold. Bredden på det innkommende skapet bestemmes i henhold til rammens strøm til den innkommende enheten. Den anbefalte bredden er 400/600/800/1000 mm, og skapdybden er 1000 mm.

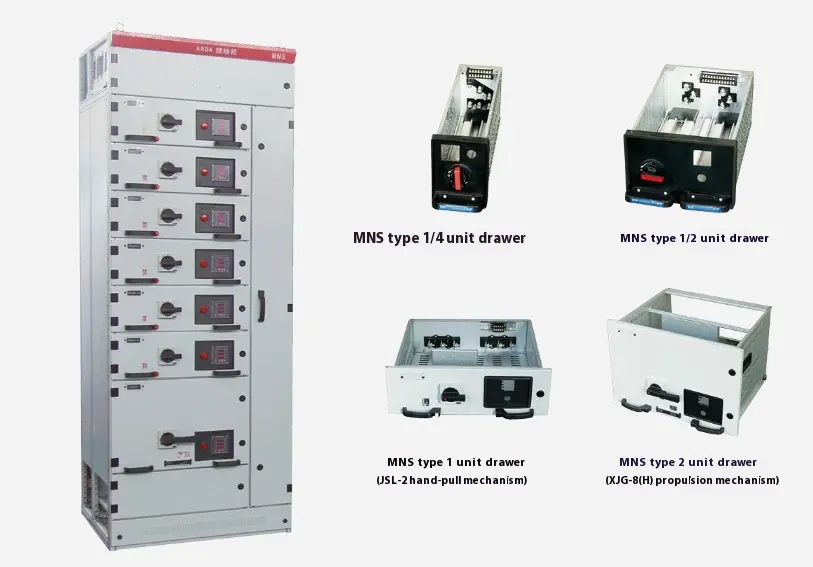

● skuffetype

(1) 8E/4: Sett sammen 4 skuffenheter i 8E høydeplass.

(2) .8E/2: Sett sammen 2 skuffenheter i 8E høydeplass.

(3) 8E: Sett sammen en skuffenhet i 8E høydeplass.

(4) 16E: Sett sammen en skuffenhet i en høyde av 16E (400 mm).

(5) 24E: Sett sammen en skuffenhet i en høyde av 24e (600 mm). Fem slags skuffenheter kan settes sammen enkeltvis i et skap, og kan også brukes til blandet montering. Se tabellen nedenfor for maksimalt antall skuffenheter som kan imøtekommes i et skap for ensamling.

◆ Elektrisk og mekanisk sammenkobling av skuffer

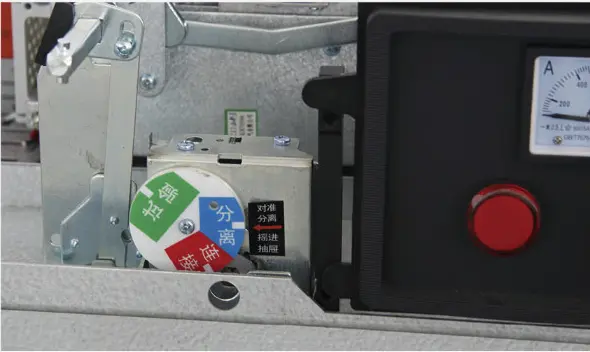

Skuffenheten har en pålitelig mekanisk sammenkoblingsposisjon, som styres av driftshåndtaket og har åpenbare og nøyaktige lukking, testing, tegning og isolasjonsposisjoner. Se figuren for funksjonen til driftsmekanismen. For å styrke sikkerhetsforholdsregler, kan hengelås tilsettes etter at driftshåndtaket er plassert, og opptil tre låser kan legges til, som vist i venstre figur. Etter at skuffenheten er på plass, må den fungere i strengt samsvar med operasjonsfunksjonen og posisjonen som er oppført i figur 4 og figur 5, ellers vil den lett skade strukturdelene, så vær oppmerksom på når du bruker den.

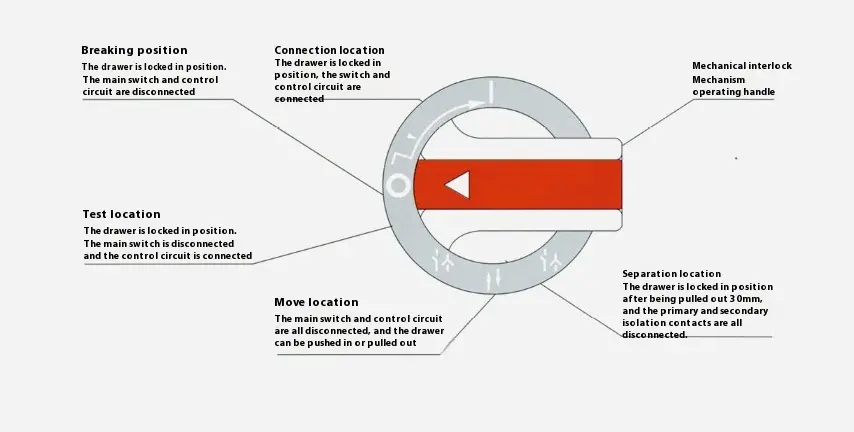

◆ 8E/4 og 8E/2 Bruk bryterfunksjonen

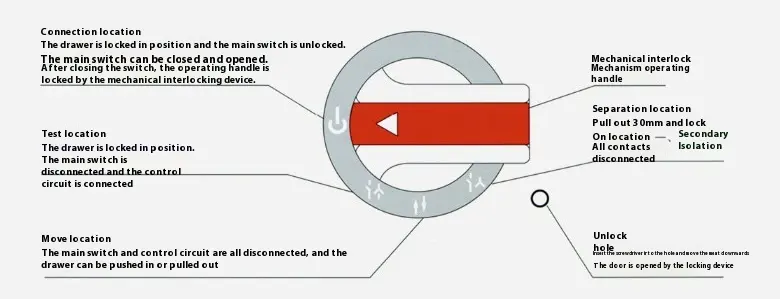

◆ 8and 16E, 24E Bruk bryterfunksjonen

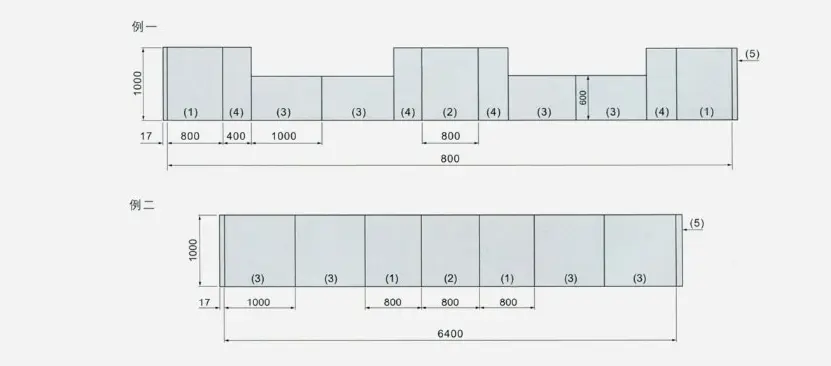

◆ Skjematisk diagram over kombinasjonsmodus

● Installasjon, bruk og vedlikehold

1. Når enheten kommer til destinasjonen, må du først sjekke om pakningsboksen er fullført. Hvis enheten ikke er installert umiddelbart, skal den lagres på et tørt og rent sted.

2. Enheten anbefales å installeres bort fra veggen, eller den kan installeres mot veggen. Installasjonsfundamentplanet skal være flatt, og den horisontale feilen i foundation Channel Steel er 1/1000, og det totale lengdeavviket er 3 mm ..

3. Det anbefales å bruke grad 8.8 og spenningsvaskemaskin for boltfiksing av alle ledende deler, og det anbefalte strammingsmomentet vises i tabellen nedenfor:

4. Kabelhodehylse og et visst antall kobberkontakter for sekundærkrets levert av MCC -ordningstilbehør. (For å tilpasse seg den kalde pressingbehandlingen av kobberfuger, anbefales flerkjernets fleksible ledninger for sekundære kabler).

5. Etter kobling av kabelen, skal bunnen av enheten være lukket for å forhindre at små dyr kryper inn i skapet og forårsaker kortslutningsulykker.

6. Etter installasjon eller justering, før du setter i drift, er følgende inspeksjoner og tester påkrevd:

▶ Kontroller om det elektriske utstyret og kontrollledningen som er installert i enheten oppfyller kravene til fabrikktegningene.

▶ Manuell drift av forskjellige brytere skal være fleksibel, uten abnormitet eller fastkjøring.

▶ Kontroller om handlingene til mekanisk sammenkoblingsmekanisme og elektrisk sammenkoblingsanordning er riktige og pålitelige, noe som skal oppfylle systemkravene.

▶ Kontroller om isolasjonsmotstanden til hovedkretsen og kontrollkretsen oppfyller de spesifiserte kravene.

▶ Kontroller om det elektriske utstyret som er installert i enheten er i god kontakt og oppfyller de tekniske kravene til selve elektriske apparatet.

▶ Kontroller om det er fremmedstoffer inne i enheten, og om monteringsskruene på forskjellige deler er løse.

◆ Driftsinstruksjoner for uttrekking av MCC:

(1) Først etter at bunnen av skuffen kommer inn i guiden riktig, kan den skyves inn i skapet, ellers blir skuffen skadet eller kan ikke trekkes ut.

(2) Se figur 4 for symbolene og funksjonene på panelet til 8e/4 og 8e/2 skuffer. Pilen fra bruddposisjonen "O" til arbeidsposisjonen "i" i figuren indikerer at driftshåndtaket skal skyves inn først og deretter roteres fra "O" til "i". Når du kommer tilbake, er det ikke nødvendig å skyve den, bare vri håndtaket "jeg" til "O", og etter å ha sluppet taket, håndtaket.

(3) Se figur 5 for symbolene og funksjonene på 8E-24E-skuffpanelet. Når håndtaket når arbeidsposisjonen, frigjør mekanismen den mekaniske låsen på hovedbryteren, og deretter kan hovedbryteren lukkes og åpnes. Imidlertid, når hovedbryteren er lukket, kan ikke håndtaket på sammenlåsningsmekanismen betjenes. Det er et lite plastdeksel på døren i nedre høyre hjørne som oppfyller skiltet, som er låsningsmekanismen til døren. Operasjonsprosessen er som følger: Når skuffen er i arbeidsposisjonen. Hvis du vil åpne døren, må du først trekke ut det lille dekselet, og sett deretter skrutrekkeren inn i hullet og flytt låsen nedover for å åpne døren. Sørg for å dekke det lille plastdekselet etter åpning av døren, ellers blir det opprinnelige beskyttelsesnivået ødelagt.

● Transport og lagring av enheter

▶ Enheten har ikke lov til å tippe og lide alvorlig vibrasjon.

▶ Transportvinkelplaten skal brukes når du løfter enheten etter utpakking, og den medfølgende vinkelen til to stålledninger og tau skal være ≤1200. Hvis en gaffeltruck, rull eller kobbelkjøring brukes, er den ikke lov til å utføres direkte på underrammen på enheten.

▶ Når enheten er installert på plass, hvis du vil flytte posisjonen i et lite stykke, kan du lirke den i de fire hjørnene av chassiset.

▶ Elektriske produkter og deler har ikke lov til å bli demontert etter ønske i enheten.

▶ Regnet skal forhindres fra å bli våt, og omgivelsestemperaturen skal være i samsvar med de relevante bestemmelsene i denne prøven.

● fullstendighet av produkter

MNS -typen lavspenningskraftfordelingsskap er vedlagt med pakkeliste, produktsertifikat, produktinstruksjonshåndbok og nødvendige tegninger, og dørnøkkelen og reservedeler som er gitt i henhold til støttelisten er vedlagt.
