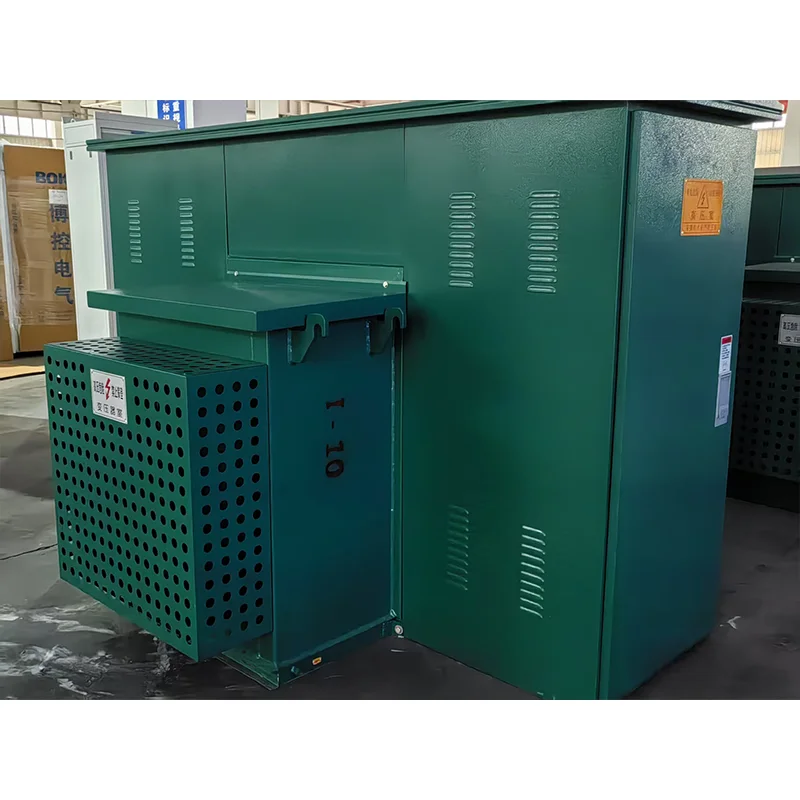

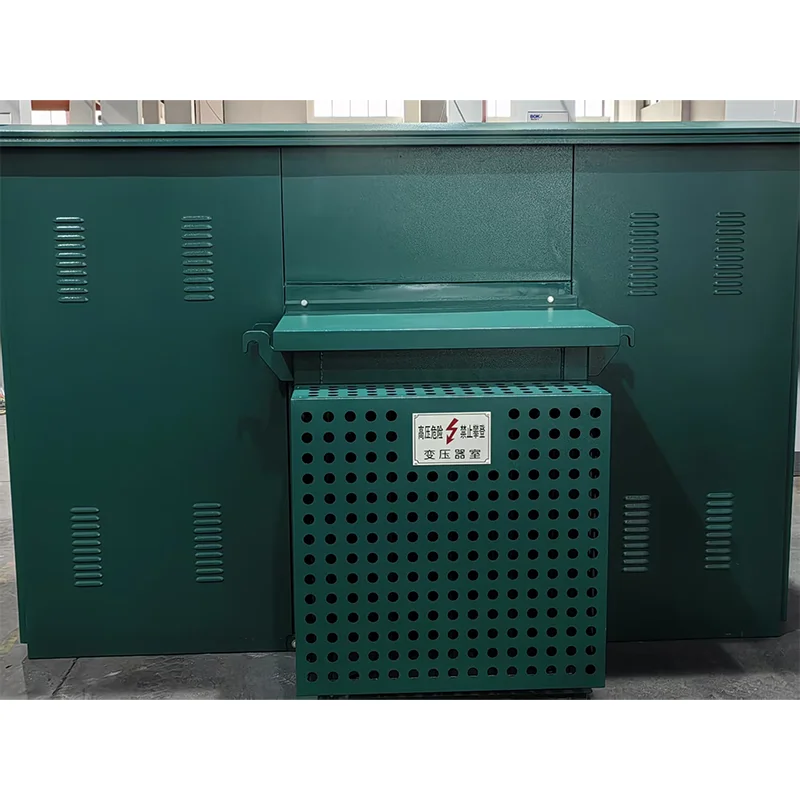

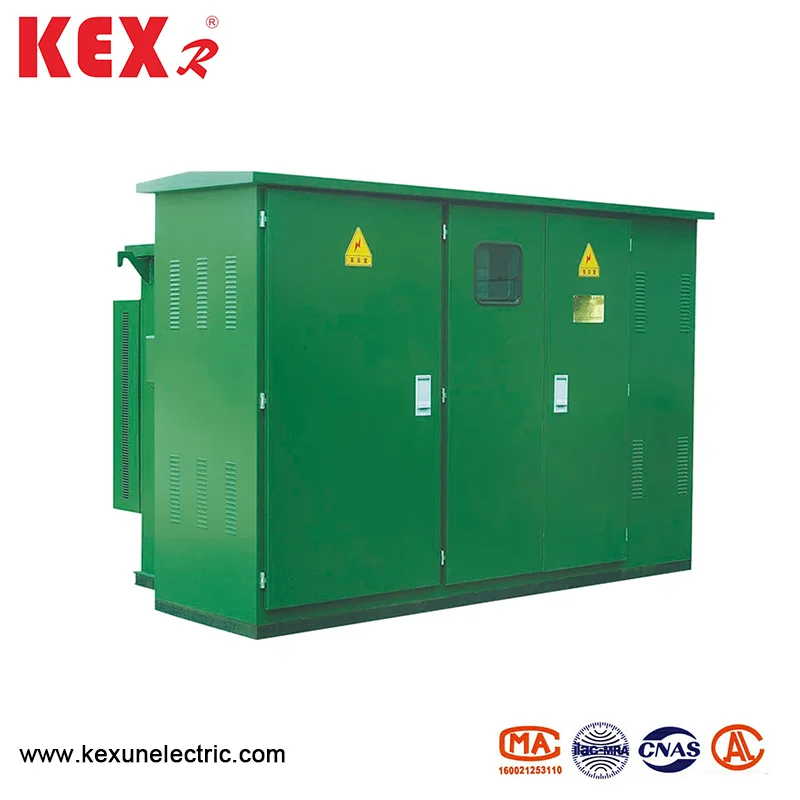

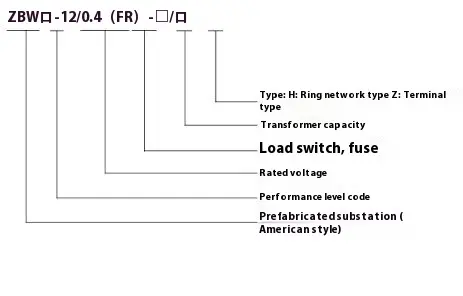

Forhåndsinstallert amerikansk kabinett

● Produktfordeler

1. Det forhåndsinstallerte amerikanske kabinettet har kompakt og standardstruktur, lite gulvplass, langt mindre enn den europeiske typen med samme kapasitet.

2. forseglet, isolert struktur, sterk sikkerhet.

3. Det forhåndsinstallerte amerikanske kabinettet ved å ta i bruk transformatorer med lavt tap, lav støy, lav temperaturøkning, sterk overbelastningskapasitet, kortslutningsmotstand og sterk påvirkningsmotstand sikrer produktets høye ytelse.

4. Godta forskjellige løsninger for å imøtekomme kundenes tilpassede behov og håndtere forskjellige bruksscenarier.

● Struktur av skap

◆ Generelt utforming

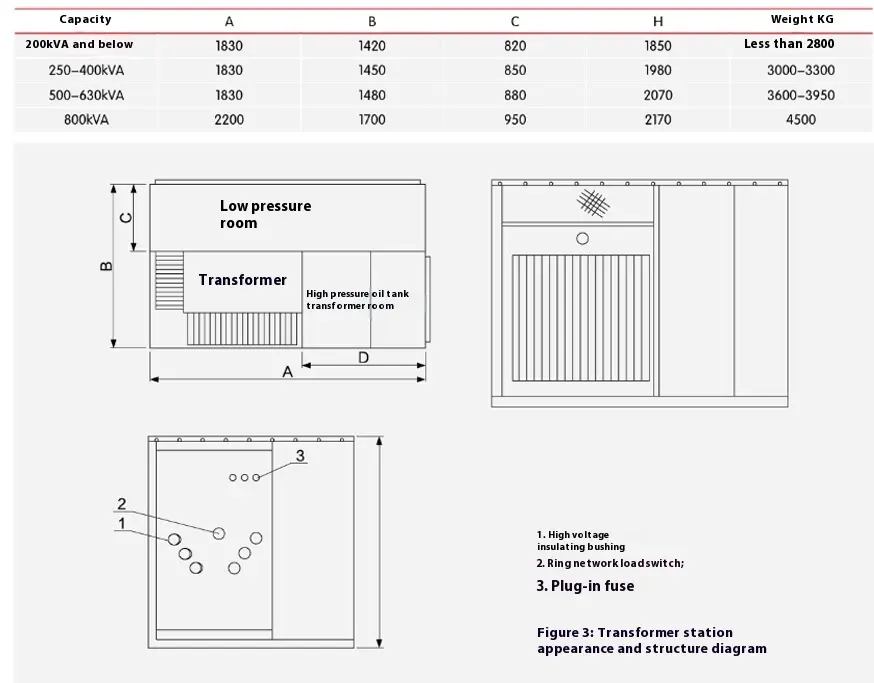

Utseendet og strukturen til 10 kV forhåndsinstallert amerikansk kabinetting er vist i figur 2 og 3. oljetanken er delt inn i to deler, den øvre delen er høytrykksoljetanken, og den nedre delen er transformatoroljetanken. De to delene er bare elektrisk tilkoblet og oljen er blokkert. Det skjematiske diagrammet er vist i figur 1, der "i" og "i" -linjer er sløyfe-nettverksfôr, "LL" -grener er transformatorgrener, og "V" er lavspent utgang. Kabinett kan brukes i både ringnettverksstrømforsyningssystem og terminalsystem, og konverteringen er veldig praktisk. Fôret til linjen og "Lⅲ" -grenen byttes med lastbryteren til ringnettet. Samtidig er den innkommende terminalen på høyspenningssiden av transformatoren utstyrt med sikkerhetskopieringsbeskyttelses sikringer og plug-in-sikringer for å beskytte kortslutningsfeilen og overbelastningen og over temperaturbeskyttelse av grenen. Samtidig kan også høyspenningsutstyr og lynstoppere installeres. Lavspenningsenden av transformatoren sendes ut etter å ha passert gjennom en meter og en lavspent effektbryter.

◆ Transformator

Forhåndsinstallert American Box Type Cabinet Adopt S11 Series tre-fase olje-avmerket transformator med lavt tap, lav temperaturøkning og lav støy blir tatt i bruk. Fullt forseglet struktur isolerer effektivt luftforurensning og nedbrytning av isolasjon forårsaket av fuktighet. Det korrugerte arket til oljetankskallet har funksjonene til varmeavledning og kjøling, og reduserer effektivt det indre trykket.

◆ To-stasjon terminalbelastningsbryter

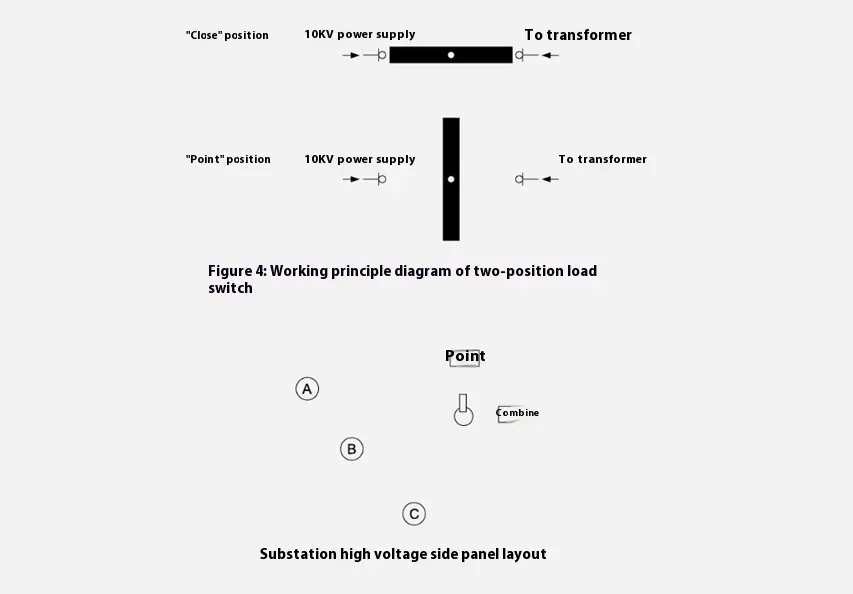

Det strukturelle diagrammet er vist i figur 4, der "i" er koblet til den innkommende terminalen med høy spenning. Under drift setter brukeren inn det spesielle driftshåndtaket i den roterende akselen til lastbryteren og roterer det 90 grader mot klokken, og lastbryteren svinger til "OFF" -posisjonen. Terminalbelastningsbryteren kutter bare transformatorgrenen i terminalens strømforsyningsmodus eller fungerer når du erstatter plug-in sikringskjernen, slik at den terminale negative belastningsbryteren bare har to posisjoner på OFF og ON, og driftskraften er også liten på grunn av sin lille størrelse. For å redusere oljeforurensningen i oljetanken, antydes det at brukeren slår av lavspentbryteren før den betjener belastningsbryteren for å redusere trykksiden.

◆ Beskyttelsessikring

Beskyttelsessikringen av forhåndsinstallert amerikansk kabinettingstyper er koblet i serie med plug-in-sikringen i transformatorgrenen (se R1 og R2 i figur 2) for å danne en beskyttelsessikring for full rekkevidde. Det blåser bare når det er en kortslutningsfeil inne i skapet, så sannsynligheten for å blåse er veldig lav. Den er installert i den øvre oljetanken, og oljetanken må åpnes hvis den skal oppdateres.

◆ Sett inn sikring av typen

Smeltekjernen har dobbel følsomhet (temperatur og strøm), det vil si at den smelter når lastsiden mislykkes (overbelastning eller overdreven temperatur). Plug-in sikring og sikkerhetskopieringsbeskyttelsessikring brukes i serie, som kan beskytte hele området mot liten strøm (flere ganger i) til stor strøm (flere titalls kiloamper), og den maksimale bruddstrømmen er 50 ka.

Note:

1. Alle som er oppført i tabellen er rangeringer av sikringer. Sikringssikringen for sikkerhetskopieringsbeskyttelse blåses bare når det er en kortslutningsfeil inne i det forhåndsinstallerte amerikanske kabinettet.

2. Den valgte transformatoren er bare egnet for tilkoblingsmodus for Dyn11.

3. Når du velger den innsatte sikringen, bør det vurderes at 3-4 ganger full kapasitetsstrøm til transformatoren skal smeltes innen 300-tallet, og samtidig skal det være fornøyd med at 12 ganger full kapasitetsstrøm til transformatoren ikke skal smeltes når 0.1S brukes.

4. I henhold til IEC -standarder kan sikringen fungere i det politiske området -25 ℃ ~+40 ℃. Når oljetemperaturen er høyere enn +40 ℃, bør den nominelle strømmen av sikring reduseres med 1% for hver 1 ℃ økning.

◆ Elbowtype og "T" Type kabelhode

De innkommende og utgående linjene med høyspent og utgående linjer med 12 kV forhåndsinstallert amerikansk kabin Cabine tar i bruk kabelinnkommende og utgående linjer, og høyspenningsstrømforsyningen blir ført ut av oljetanken med epoksystøpte isolasjonshylser. For å lette fabrikkens test og brukers aksepttest, har de isolerende ermene i seg selv muligheten til å tåle 10 kV effektfrekvens motstandsspenning og lynimpuls tåle spenning. Før du installerer kabelhodet, er det nødvendig å vite om brukeren krever lynstoppere. Om nødvendig tar ett sett med isolerende ermer på de innkommende og utgående linjene i sløyfen dobbeltpassetype, og det andre settet vedtar enkeltpassetype.

Velg en albue eller T-formet kabelhode som samsvarer med kabelseksjonen, rengjør det indre og ytre overflatene og overflaten på den isolerende hylsen med vannfri etanol, påfør litt 7501 vakuumsilikonfett på ermeoverflaten, og installer den i henhold til den spesielle installasjonsspesifikasjonen til kabelarbeidsområdet. I den andre enden av den dobbeltpassiske isolasjonshylsen, installerer du en spesiell fullt forseglet sinkoksydarrester på samme måte. Se instruksjonene for installasjon av kabelhodet.

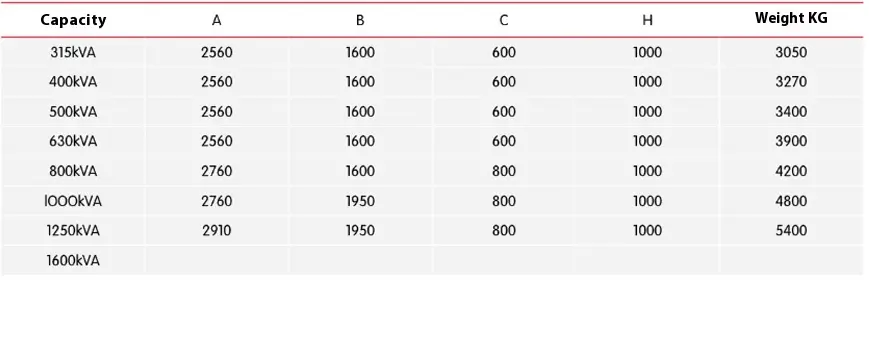

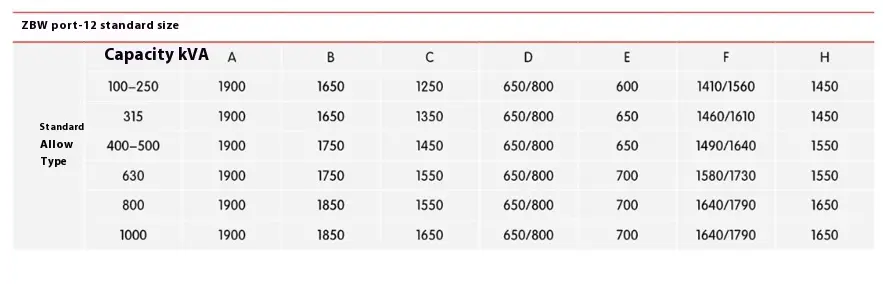

● Dimensjoner av det forhåndsinstallerte amerikanske kabinettet
