AC lavspenningsfordelingsbryterutstyr

● Bruke betingelser for GGD Type AC Low Voltage Distribution Switchgear

▶ Omgivelsestemperaturen skal ikke være høyere enn +40 ℃ eller lavere enn -5 ℃, og gjennomsnittstemperaturen innen 24 timer skal ikke være høyere enn +35 ℃

▶ Høyden på innendørs installasjon og bruk sted skal ikke overstige 2000m ；;

▶ Den relative fuktigheten i den omkringliggende luften skal ikke overstige 50% ved den høyeste temperaturen på +40 ℃, og en større relativ temperatur bør tillates ved en lavere temperatur (for eksempel 90% ved +20 ℃), med tanke på at påvirkningen av mistenkelig dugg av og til kan skje på grunn av temperaturendringer;

▶ Når utstyret er installert, skal ikke tilbøyeligheten med det vertikale planet overstige 5:

▶ Utstyret skal installeres på et sted der det ikke er voldelig vibrasjon og påvirkning, og hvor det ikke er nok å korrodere elektriske komponenter;

Merk: Når brukere har spesielle krav, kan de forhandle med produsenten.

● Grunnleggende elektriske parametere

● Designfunksjon

▶ Kabinettet med GGD-type AC Lavspenningsfordelingsbryterutstyr er i form av generell skap, og rammen er samlet ved lokal sveising med 8 mf kaldformet stål. Rammedelene og spesielle støttedeler leveres av den utpekte stålprodusenten for å sikre nøyaktigheten og kvaliteten på skapet. Komponentene i det universelle skapet er designet i henhold til det modulære prinsippet, og det er 20 monteringshull. Den universelle koeffisienten er høy, noe som kan få fabrikken til å realisere forproduksjon, som ikke bare forkorter produksjonssyklusen, men også forbedrer arbeidseffektiviteten.

▶ Utformingen av GGD Type AC Lavspenningsfordeling Switchgeart vurderer fullt varmeavledningen i driften av kabinettet. Det er forskjellige antall avkjølende spor i de øvre og nedre ender av skapet. Når de elektriske komponentene i skapet genererer varmen, stiger den varme luften og slippes ut gjennom det øvre sporet, mens den kalde luften kontinuerlig blir fylt inn i skapet gjennom det nedre sporet, slik at det forseglede skapet danner en naturlig ventilasjonskanal fra bunn til topp for å oppnå formålet med avkjøling.

▶ I henhold til kravene til moderne industriell produktmodellering av GGD Type AC Lavspenningsfordeling Switchgear vedtar metoden for gylden seksjonsforhold for å designe formen på skapet og divisjonsstørrelsen til hver del, noe som gjør hele skapet vakkert og sjenerøst.

▶ Skapdøren er koblet til rammen med et roterende hengsel, noe som er praktisk for installasjon og demontering. En gavl gummi stripe er innebygd i hemmen på døren. Når døren er lukket, har stripen mellom døren og rammen et visst kompresjonsslag, som kan forhindre at døren direkte kolliderer med skapet og forbedrer beskyttelsesnivået på døren.

▶ Instrumentdøren utstyrt med elektriske komponenter er koblet til rammen av flere tråder av myke kobberledninger, og installasjonsdelene i skapet er forbundet med rammen med knurlede skruer, slik at hele skapet utgjør et komplett jordingsbeskyttelsessystem.

▶ Det øverste belegget på skapet er laget av polyesteroransje bakemaling, som har sterk vedheft og god tekstur. Hele skapet er i underlys tone, som unngår den blendende effekten og skaper et behagelig visuelt miljø for personellet på vakt.

▶ Toppdekselet til skapet kan fjernes når det er nødvendig, noe som er praktisk for montering og justering av hovedbussen på stedet. De fire hjørnene av skapets topp er utstyrt med løfteringer for løfting og frakt.

▶ Beskyttelsesnivået til skapet er IP30, og brukere kan også velge mellom IP20 og IP40 i henhold til kravene i bruksmiljøet.

● Installasjon og bruk

Etter at produktet ankommer mottakeren, skal det først sjekke om emballasjen er intakt, og varsle de aktuelle avdelingene om å finne årsakene i tid når problemer blir funnet. For produkter som ikke er installert umiddelbart, bør de plasseres på passende steder i henhold til bestemmelsene i normale bruksforhold.

◆ Produktinstallasjon

Installasjon av produkter skal utføres i henhold til installasjonsskjemaskjemaet (se vedlagte figur), og grunnkanalstålet og boltene skal leveres av brukere. Når hovedbussen er installert i en hel rad med tinnbelegg, skal den overlappende overflaten repareres og jevnes, rengjøres, belegg med nøytral vaselin eller iverksatt andre tiltak, og deretter festet med bolter.

◆ Produktene skal inspiseres og testes for følgende elementer etter installasjon og før de blir satt i drift.

▶ Kontroller om den øverste maling av skapet har falt av og om skapet er tørt og rent.

▶ Om driftsmekanismen for elektriske komponenter er fleksibel, og det skal ikke være noen fastkjøring eller overdreven driftskraft.

▶ Om avkoblingen av hoved- og hjelpekontakter med hoved elektriske apparater er pålitelige og nøyaktige.

▶ Om forholdet og polariteten til instrumentindikasjon og transformator er riktig.

▶ Om buslinneforbindelsen er god og om isolasjonen støtter, monteringsdeler og tilbehør er installert godt og pålitelig.

▶ Hvorvidt hjelpekontakten oppfyller kravene, om sikringskjernespesifikasjonen for sikringen er riktig, om innstillingsverdien til reléet oppfyller designkravene, og om handlingen er pålitelig og nøyaktig.

▶ Om kontakten til kretsen oppfyller kravene i det elektriske skjematiske diagrammet.

▶ Om beskyttelsessystemet oppfyller kravene.

▶ Bruk et 500-volt MegoHMeter for å måle isolasjonsmotstandsverdien ikke mindre enn 1 MEOHMMETER.

◆ Forholdsregler for bruk

(1). Dette produktet er ikke installert mot veggen, operert på den ene siden (forsiden) og opprettholdes med doble dører. Bare kvalifiserte fagpersoner kan legge inn eller åpne produktvedlikeholdskanalen og skapdøren for drift, inspeksjon og vedlikehold.

(2). Luftbryter etter mange ganger, vil gjøre hovedkontakten lokale forbrenninger og produsere karbonstoffer, øke kontaktmotstanden, bør være regelmessig vedlikehold og reparasjon av luftbryter i henhold til driftsinstruksjonene.

◆ Produkt komplett sett

▶ Pakkeliste

▶ Produktsertifikat

▶ Instruksjoner for bruk

▶ Fabrikktestrapport

▶ Relevante elektriske tegninger

▶ Kabinettdørnøkler, betjeningshåndtak og reservedeler som er spesifisert i kontrakten.

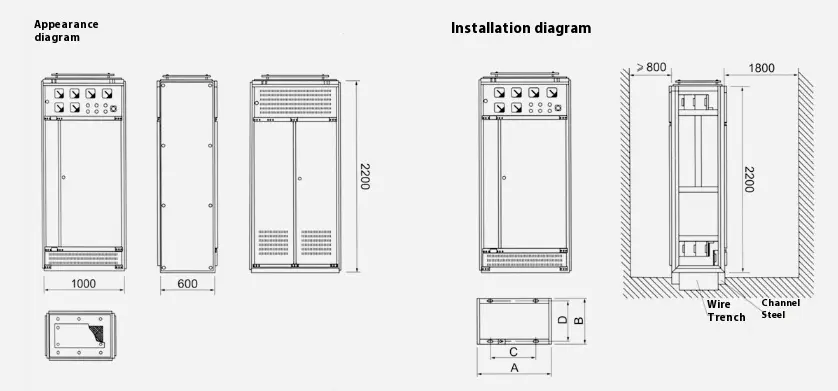

● Oversikt og installasjonsskjemaskjema
