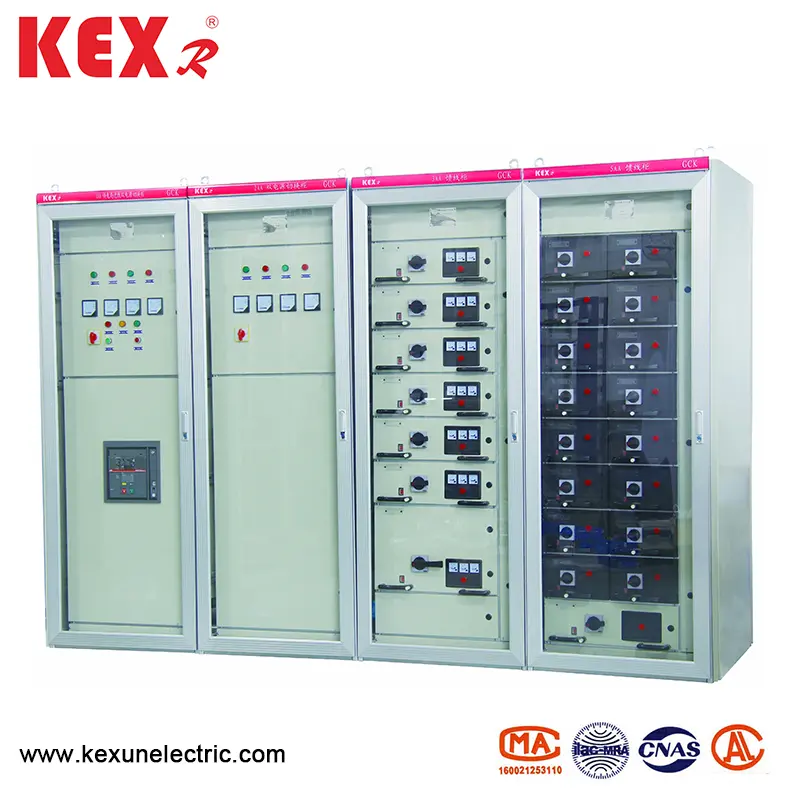

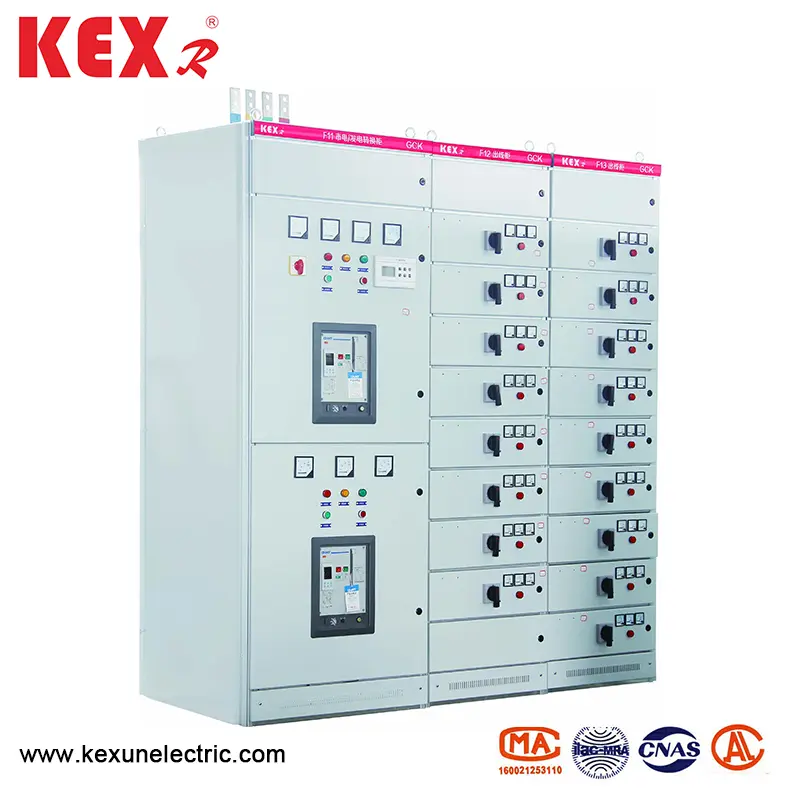

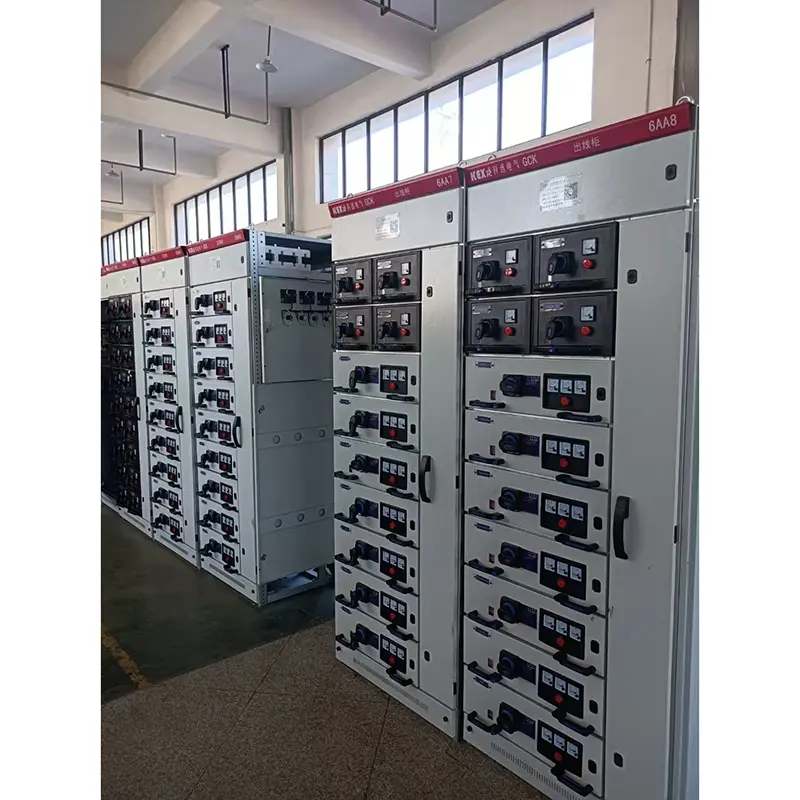

Lavspenningstrekkutgangsbryterutstyr

● Produktegenskaper

Dette lavspenningstrekkutstyret har fordelene med høy bruddkapasitet, god dynamisk og termisk stabilitet, avansert og rimelig struktur, praktisk elektrisk ordning, serier, sterk allsidighet, vilkårlig kombinasjon av forskjellige skjemaenheter, flere kretsløp som er inneholdt i ett kobling, gulvplass. Dette produktet samsvarer med IEC439 NEMAICS2-322-standarden, og samsvarer også med GB7251-87 "Lavspenningsbryterutstyr" Nasjonal standard og ZBK36001-89 "Lavspenningsuttak

● Hovedtekniske parametere

● Arkitektonisk funksjon

Den grunnleggende bryterutstyrsrammen for lavspenningstrekkutbryterutstyr er samlet struktur. Alle strukturelle deler av bryterutstyrsrammen er koblet til hverandre med skruer for å danne en grunnleggende ramme. Så, etter behov, blir dører, baffler, partisjoner, skuffer, monteringsbraketter, bussstenger og elektriske komponenter lagt til for å sette sammen et komplett bryterutstyr. Denne LV -bryterutstyret har følgende egenskaper:

▶ 1. Rammen er laget av profilert stål, plassert av tredimensjonal hjørneplate, og boltet uten sveisestruktur, og unngår dermed sveisedeformasjon og stress og forbedring av installasjonsnøyaktigheten.

▶ 2. Monteringshullene med rammer og deler endres i henhold til modulen E = 20mm.

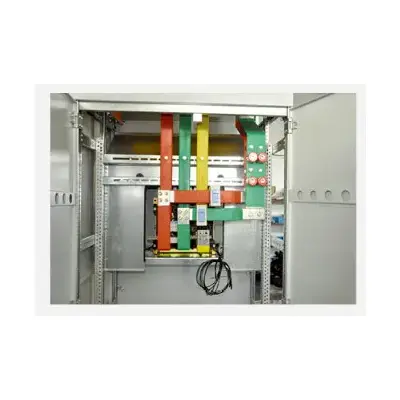

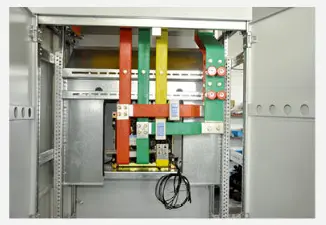

▶ 3. De indre strukturelle delene er galvanisert. Etter sylting og fosfating sprayes det ytre med elektrostatisk epoksypulver. 4. I Power Center (PC) innkommende bryterutstyr er toppen det horisontale bussområdet, og den nedre delen av det horisontale bussområdet er effektbryterrommet. Husbryterne kan være utstyrt med innenlandske DW15C, ME og andre serier, og kan også være utstyrt med forskjellige effektbrytere produsert av utenlandske elektriske selskaper i henhold til brukernes behov, for eksempel F -seriens effektbrytere produsert av ABB Company og Intelligent Circuit Breakers. Generelt har PC -enheten en hovedkrets (inkludert busskobling) med omvendte rader. Når den nominelle strømmen er 630A-1600A, opptar den en bryterutstyr med en samlet størrelse på 800 × 1000 × 2200 (bredde x dybde x høyde). Hovedkretsen uten omsetning opptar en bryterutstyr med en ekstern dimensjon på 800 × 800 × 2000 (bredde, dybde og høyde). Når den nominelle strømmen er mellom 1600A-3150A, opptar den et bryterutstyr med en samlet størrelse på 1000 × 1000 × 2200 (bredde x dybde x høyde). Det er ingen hovedbryterutstyr som er snudd. Når den nominelle strømmen er 1600A-3150A, opptar den et bryterutstyr med en ekstern dimensjon på 1000 × 1000 × 220 (bredde × dybde × høyde). Hovedkretsen uten omsetning opptar en bryterutstyr med en ekstern dimensjon på 1000 × 800 × 2200 (bredde x dybde x høyde).

▶ 4. Strukturen til Power Center (PC) Feeder Switchgear ligner den for det innkommende bryterutstyret. Når fôringsstrømmen er 630A-1600A, kan en 1000 × 1000 × 2200 (bredde × dybde × høyde) bryterutstyr utstyres med to løkker, som er ordnet opp og ned.

▶ 5. Motor Control Center (MCC) Switchgear har to typer: veggmontert bryterutstyr og ikke-veggermontert bryterutstyr, hvorav toppen er et horisontalt busstelområde, og skuffenes funksjonelle enhetsareal er under det horisontale busstelområdet, hvis bredde er 600mm, og høyden på skuffens funksjonelle enhet er 1840 mm. Når bryterutstyrsorganet er veggmontert, er den venstre delen av bryterutstyret et funksjonelt enhetsområde, og høyre del har et 200 mm bredt kabelutløpsområde. De samlede dimensjonene på bryterutstyret er 800/500/2200 (bredde/dybde/høyde). Når bryterutstyret er installert bort fra veggen, er bredden på bryterutstyret 600mm, og kabeluttaket er på baksiden av bryterutstyret. De samlede dimensjonene på bryterutstyret er 600 × 800 (1000) × 2200 (bredde x dybde x høyde). Det er to typer switchgear -dybder: 800 og 1000. Vi foreslår at brukere velger et bryterutstyr med en dybde på 1000 for å være i samsvar med dybden på PC -bryterutstyret. Når skuffen er trukket ut av bryterutstyret, er den levende delen i bryterutstyret ikke utsatt, noe som er trygt og pålitelig.

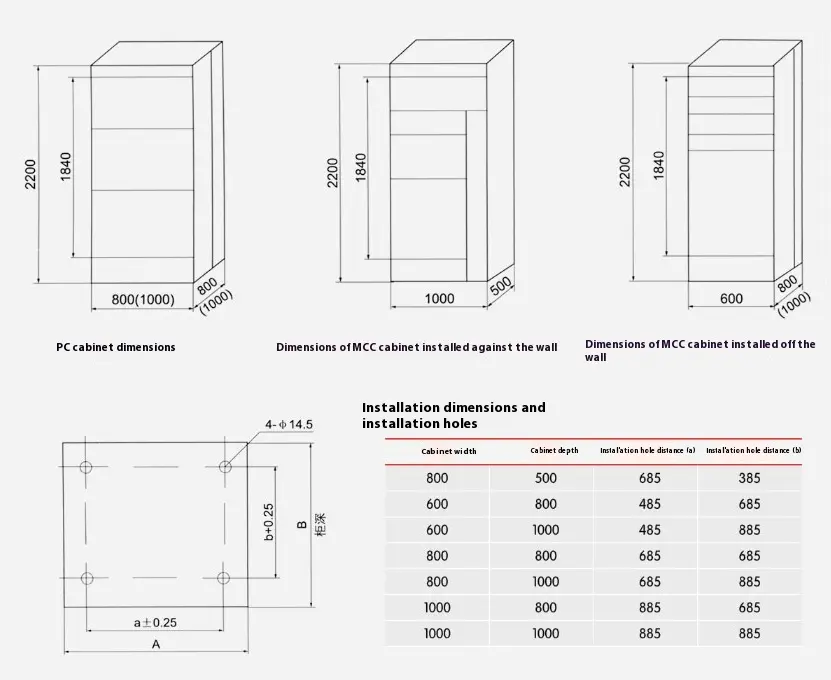

● LV Switchgear Total Dimensions, Installation Dimensions

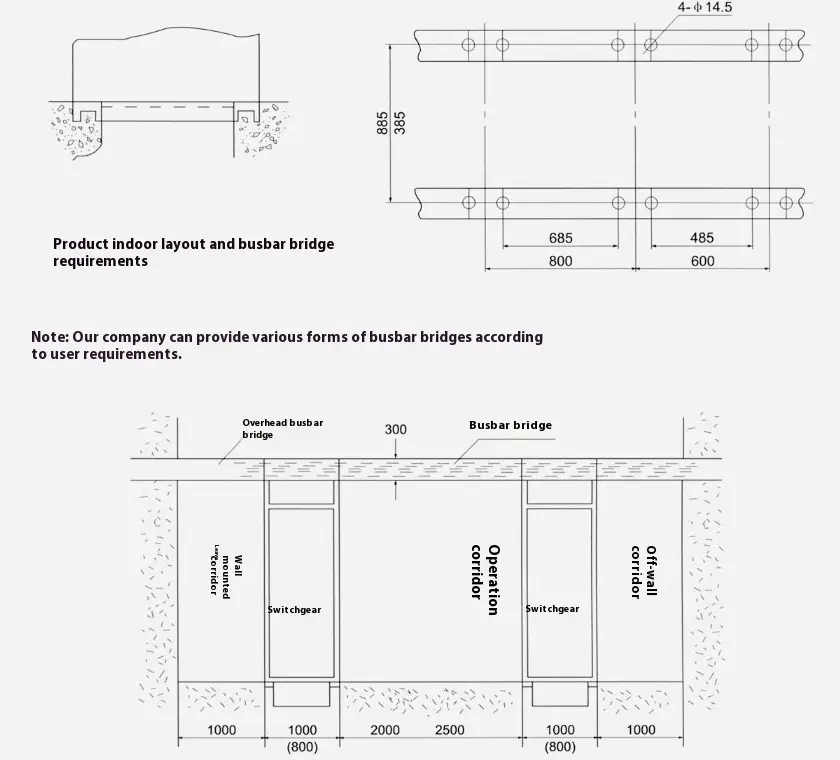

● Skjematisk diagram over lavspenningstrekkutstyrsinstallasjonsfundament

● Forsiktig

▶ Når du installerer dette produktet, skal den horisontale linjen mellom lavspenningstrekk-utkjørsel kobles godt og pålitelig tilkoblet.

▶ Døren til dette produktet har en sammenkoblingsfunksjon med hovedbryteren, det vil si at døren bare kan åpnes under betingelse av strømbrudd. Den andre siden av dette produktet er en skrueforseglingsplate, som ikke har noen sammenkoblingsfunksjon med hovedbryteren. Derfor kan du koble strømforsyningen når du demonterer sideplaten til dette produktet for vedlikehold.

▶ Ikke-profesjonelle skal ikke åpne bryterutstyret for vedlikehold.
