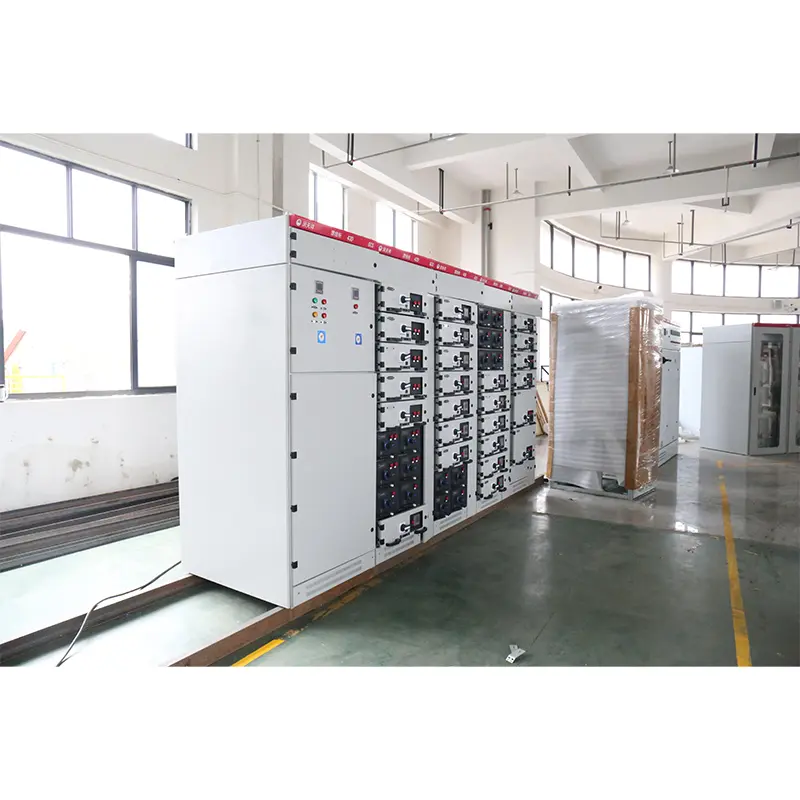

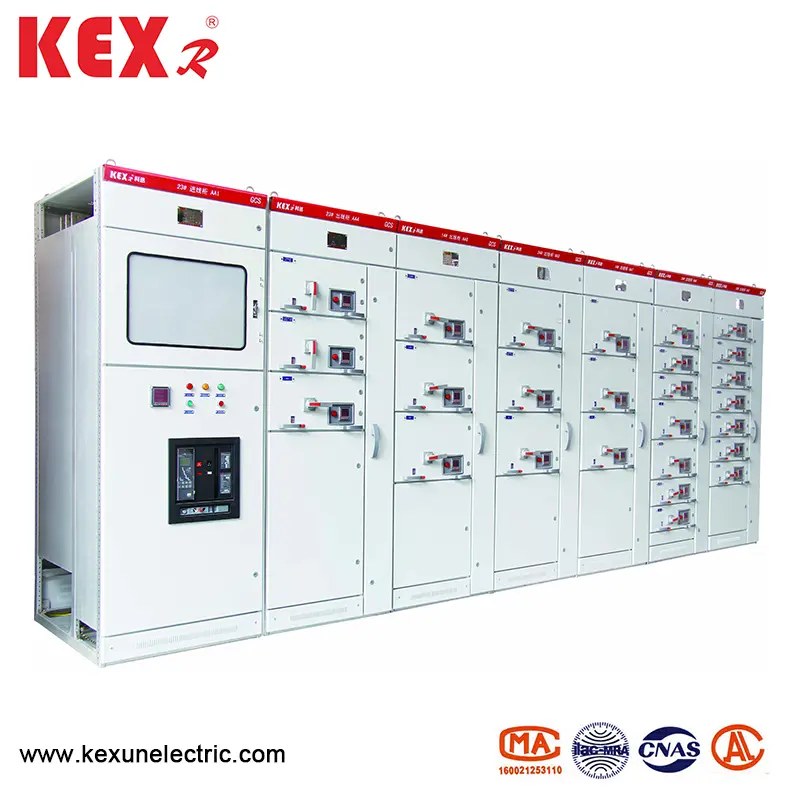

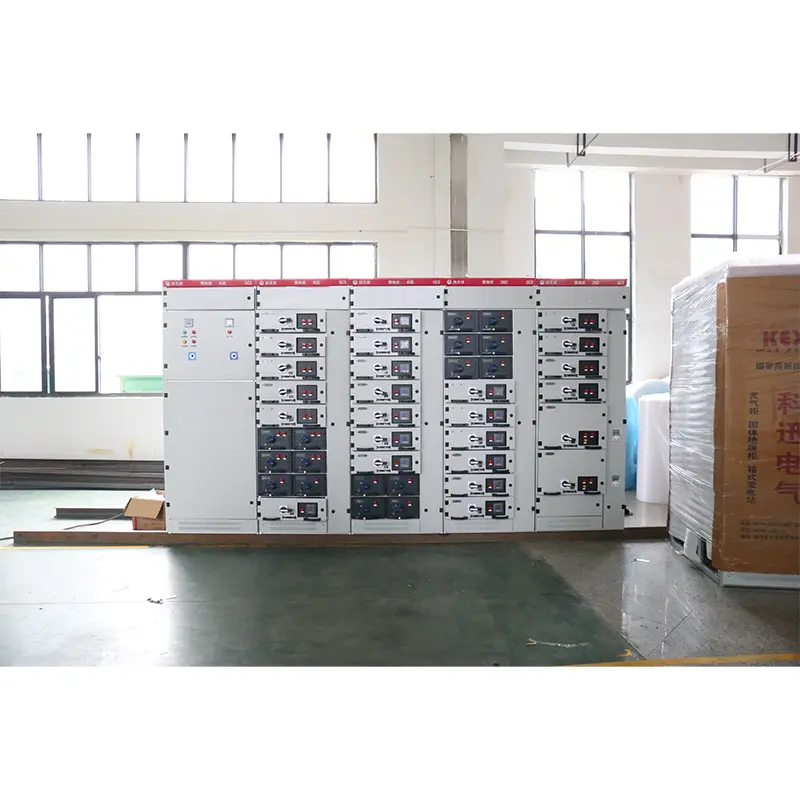

Lavspenningsutvinningsbryterskap

● Resultatindeks

Utformingen av GCS -typen lavspenningsekstraksjonsbryterskap oppfyller følgende standarder:

▶ IEC439-1 Lavspenningsbryterutstyr og kontrollutstyr

▶ GB7251 Lavspenningsbryterutstyr

▶ ZBK36001 Lavspent uttrekk

● Grunnleggende parametere

● Hovedstruktur

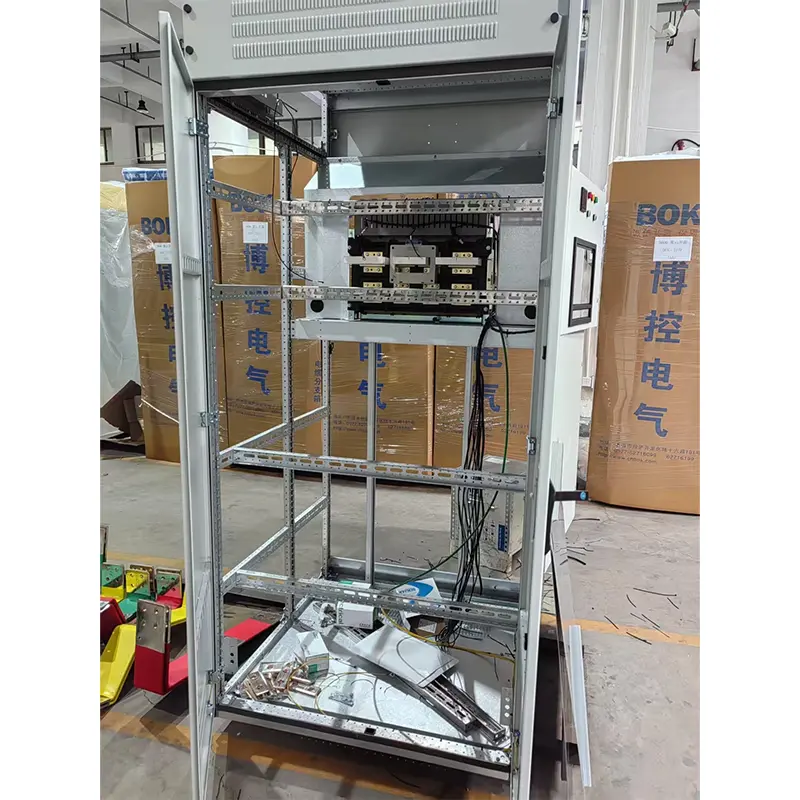

▶ Hovedrammen for GCS -type lavspenningsekstraksjonsbryterskap vedtar 8 mf type åpent seksjonsstål, og de to sidene av seksjonsstålet har installasjonshull med modulen på henholdsvis 20 mm og 100 mm og ①9.2mm, så den interne installasjonen er fleksibel og praktisk.

▶ Hovedrammen er designet i to monteringsformer, nemlig fullt montert struktur og delvis sveiset struktur (sideramme og tverrstråle) for brukere å velge.

▶ Hvert funksjonsrom på enheten er isolert fra hverandre, og rommene er delt inn i funksjonelt enhetsrom, bussrom og kabelrom. Funksjonene til hvert kammer er relativt uavhengige.

▶ Den horisontale hovedbussen er ordnet horisontalt bak skapet, som er det grunnleggende tiltaket for å få hovedkretsen til enheten til å ha høy kortslutningsstyrke.

▶ Utformingen av kabelrommet gjør det veldig praktisk for kabler å gå opp og ned.

▶ Størrelse serie med generell skap på enheten (se tabellen nedenfor):

● Funksjonsenhet

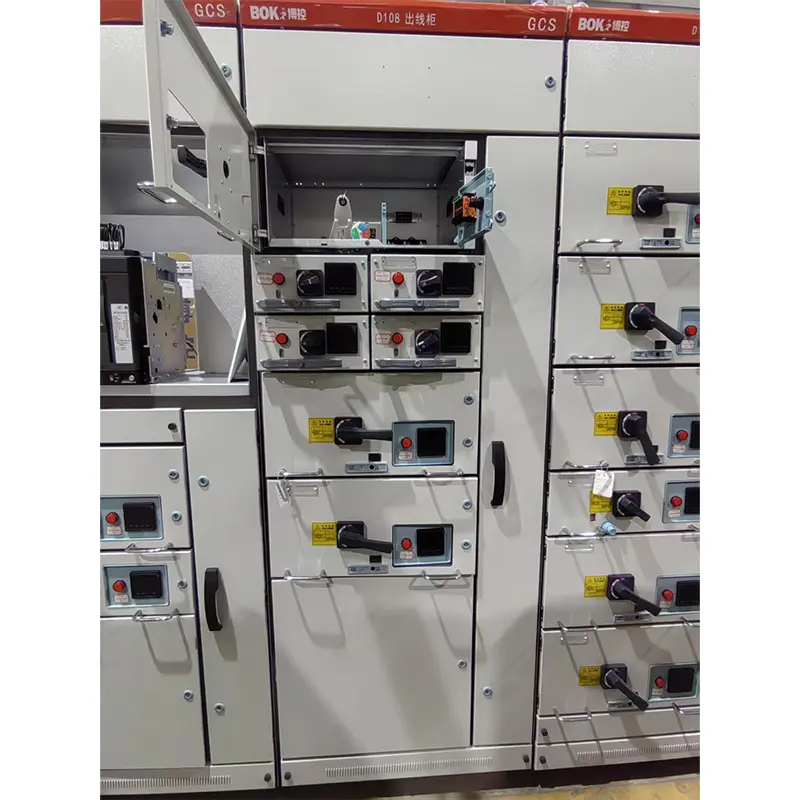

1. Skuffens høyde er 160 mm. Den er delt inn i 1/2 enhet, 1 enhet, 3/2 enhet, 2 enhet, 3 enheter og fem størrelsesserier. Den nominelle strømmen til enhetskretsen er 400A eller mindre.

2. Skuffen endres bare i høydedimensjonen, og dens bredde og dybdedimensjon forblir uendret. Skuffer med de samme funksjonelle enhetene har god utskiftbarhet.

3. Hvert MCC-skap kan være utstyrt med høyst 11 skuffer eller 22 1/2-enheters skuffer. Hvor mer enn en enhet av skuffer vedtar en multifunksjonell bakplate.

4. I henhold til strømmen bruker innløps- og utløpslinjene i skuffen et annet antall plugins med samme brikkestruktur.

5. 1/2 enhetsskuff og kabelrom er koblet sammen med ZJ-2-adapter med bakplatestruktur.

6. Forbindelsen mellom enhetsskuffen og kabelrommet vedtar ZJ-1-adapter med samme størrelse bar eller rørstruktur i henhold til gjeldende gradering.

7. Skuffenheten er utstyrt med mekanisk sammenkoblingsanordning.

● Hovedelektriske komponenter

Utvelgelsesprinsippet for hovedelektriske komponenter er basert på importert teknologi, som kan produseres i serie i Kina og oppfyller kravene til høy ytelse av enheten

▶ The Breaker of Power Supply and Feeder Unit velger hovedsakelig AH -serie. Andre M -serier produsert av Schneider Company og F -serien produsert av ABB Company med mer avansert ytelse kan også velges. AH -effektbryter har egenskapene til god ytelse, kompakt struktur, lett vekt og sterke serier. Prisen er relativt lav, vedlikehold og bruk er praktisk, og alle ytelsesindekser kan oppfylle kravene til denne enheten.

▶ Skuffenhet (Motor Control Unit, Partial Feed Unit) Hurtigbrytere velger hovedsakelig CM1 og TG.TM30 Series Plastic Case Circuit Breakers, og noen velger NZM- produsert av Moeller Company. 100A -serier. Disse bryterne har egenskapene til god ytelse, kompakt struktur, kortbue eller ingen lysbue og høye tekniske og økonomiske indikatorer, som kan oppfylle kravene til denne enheten.

▶ Isoleringsbryteren og sikringsisoleringsbryteren skal være Q -serien. Denne serien har høy pålitelighet og sterk bruddsevne, og kan realisere mekanisk sammenkobling.

▶ Hovedsikringen er NT -serien. 5. AC-kontaktorer skal være av serie B og LCI-D ..

● Kjennetegn på GCS -type lavspenningsekstraksjonsbryterskap

1. Forbedre varmekapasiteten til adapteren, og reduser den ekstra temperaturøkningen forårsaket av temperaturøkningen til adapteren til kontakten, kabelhodet og avstandsstykket.

2. Separasjonen mellom funksjonelle enheter og rom er klar og pålitelig, og svikt i en enhet vil ikke påvirke arbeidet til andre enheter, slik at feilen er begrenset til minimumsområdet.

3. Det horisontale arrangementet av busser får enheten til å ha god dynamisk og termisk stabilitet og tåler effekten av 80/176ka kortslutningsstrøm.

4. Antall kretsløp i et enkelt 4. MCC -kabinett er så mange som 22, med tanke på behovene til automatiske elektriske dører (maskiner) i kraftproduksjon, petrokjemiske systemer og andre bransjer med stor enhetskapasitet.

5. Tilkoblingen mellom enheten og den eksterne kabelen er fullført i kabelrommet, og kabelen kan gå opp og ned. Den nåværende transformatoren er installert i kabelrommet, noe som gjør installasjonen og vedlikeholdet praktisk.

6. I det samme strømfordelingssystemet kan kortslutningsstrømmen begrenses ved å samsvare med strømbegrensende reaktorer, kan bussspenningen stabiliseres til en viss verdi, og kravene til kortslutningsstyrke for komponenter kan delvis reduseres.

7. Skuffenheten har et tilstrekkelig antall sekundære kontakter (32 par for enhet 1 og over og 20 par for enhet 1/2), som kan oppfylle kravene til datamaskingrensesnitt og automatisk kontrollsløyfe for antall kontakter

● Hjelpekrets

Utformingen av hjelpekretsdiagram samsvarer med tekniske forskrifter for hjelpekraftdesign av termiske kraftverk og andre relevante designtekniske forskrifter. Det er egnet for lavspent kraftsystem med kraftverk og transformatorstasjoner og lavspent strømfordelingssystem i fabrikker, gruver og høyhus. Hjelpekretsordningen med fabrikker og gruver er designet i henhold til hovedkretsskjemaet, som er delt inn i funksjonelle enheter for strømforsyningsinnkommende linje, matelinje (PC) og motorfôrlinje (MCC) ..

● Produktpakke

Produsenten skal gi følgende dokumenter og tilbehør når du leverer:

▶ Enhetsliste

▶ Produktsertifikat

▶ Instruksjoner for bruk

▶ Fabrikktestrapport

▶ Relevante elektriske tegninger

▶ Kabinettdørnøkler, betjeningshåndtak og reservedeler som er spesifisert i kontrakten.

▶ Installasjonsinstruksjoner av hovedkomponenter

● Bestillingsinstruksjoner

Bestillingsavtalen for GCS -type lavspenningsutvinningsbryterskap inneholder følgende innhold:

▶ Den fulle modellen av produktet inkluderer hovedkretsskjemaetummer og hjelpekretsskjemaet.

▶ Hovedkretssystemkombinasjonssekvensdiagram

▶ Elektrisk skjematisk diagram over hjelpekrets

▶ Liste over komponenter i skapet

▶ Innstilling av parametere som spenning, strøm og tid i kretsen.

▶ Andre spesielle tabeller som er i strid med normal bruk av produktet.
