Hvorfor velger flere og flere kunder C-GIS?

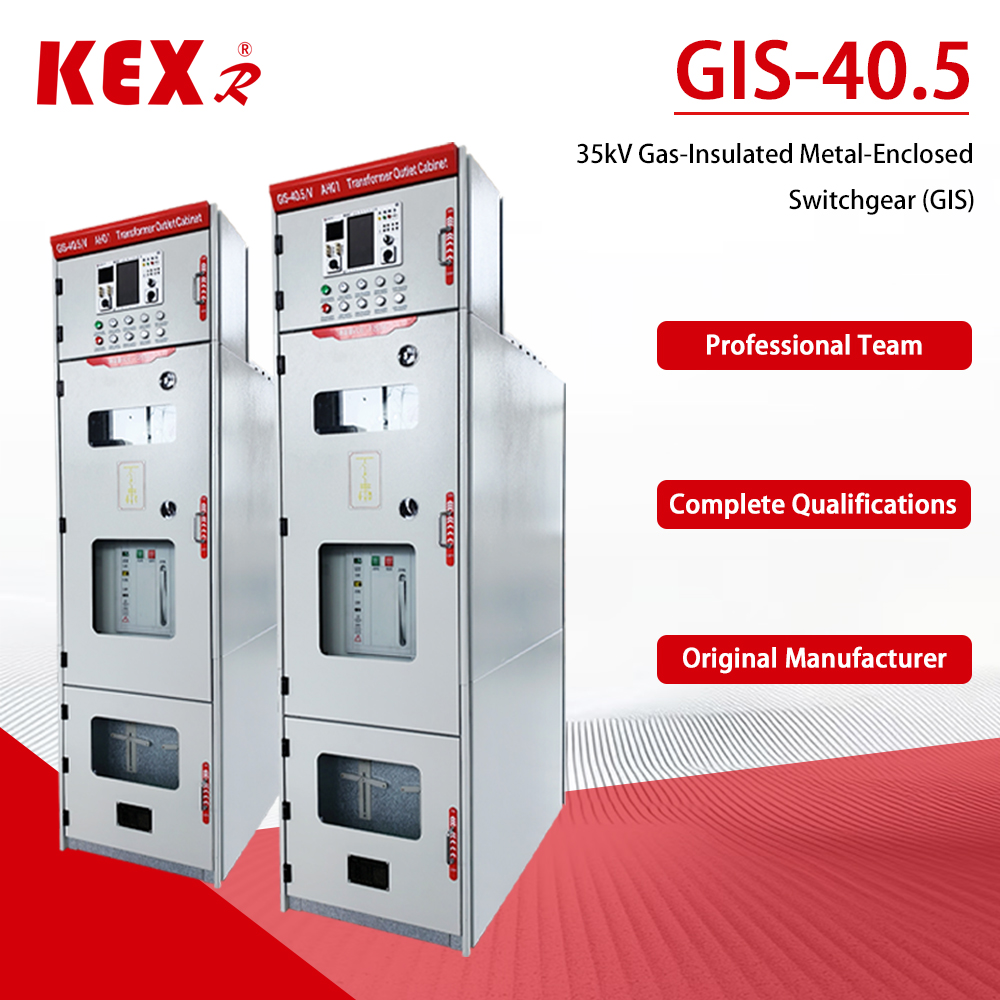

Hva er C-GIS?

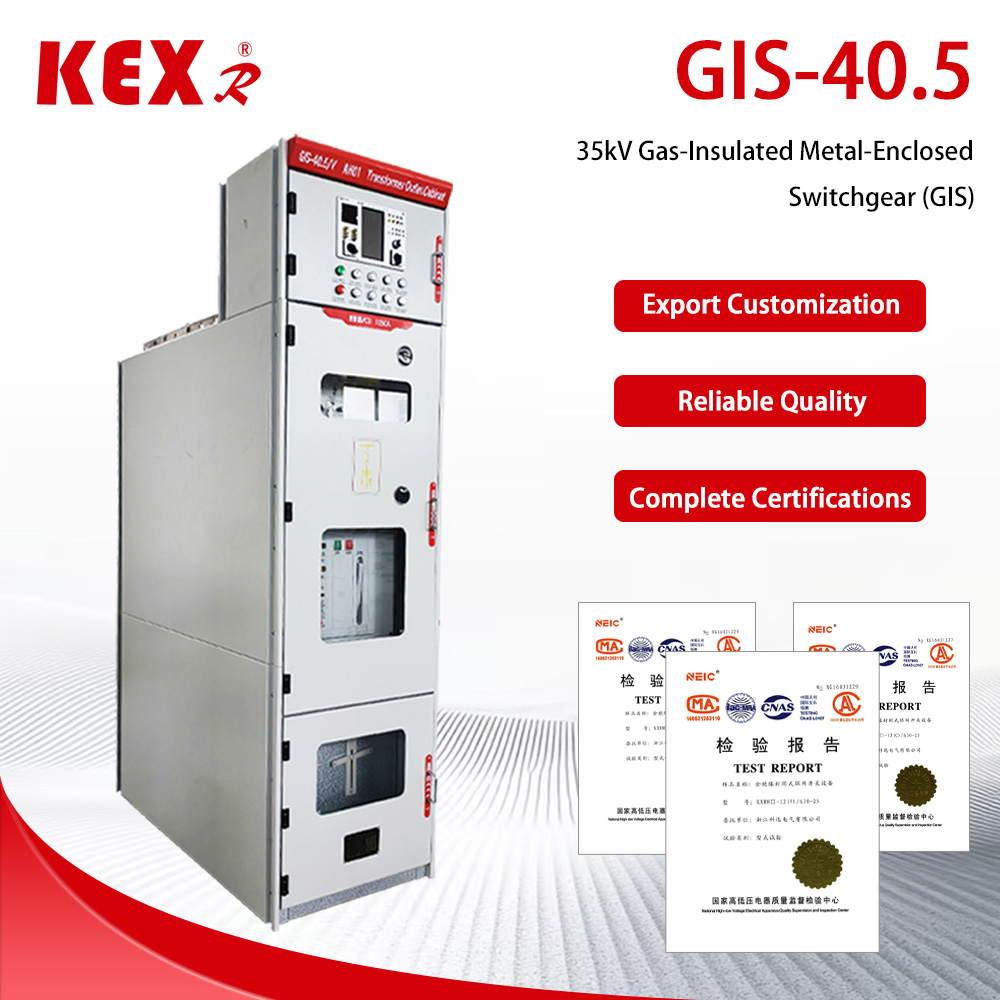

De40,5kV C-GIS kabinett(vanlig i 35kV-systemer) er en vellykket utvidelse av GIS-teknologi til mellomspenningsfeltet. Dets kjernedesignkonsept er som følger:

1.Fullt forseglet struktur: alle spenningsførende høyspenningsdeler er forseglet i en forseglet gassboks sveiset av rustfrie stålplater, som er fullstendig isolert fra det ytre miljø.

2. Gassisolasjon: gassboksen er fylt med isolasjonsgass for å erstatte luft som isolasjonsmedium. Vanlige isolasjonsgasser inkluderer:

3.SF (svovelheksafluorid): Det tradisjonelle mainstream-mediet har utmerket isolasjonsytelse, men det utsettes for miljøpress på grunn av sin høye drivhuseffekt.

4. Miljøverngass: For å nå målet om «dobbelt karbon» begynte markedet å ta i bruk tørr luft, nitrogen (N) eller ny miljøverngass som alternativer for å fremme grønn utvikling.

5. Vakuum effektbryter: Kjernebryteren til bryterutstyr bruker vanligvis en vakuumbryter for å fullføre tilkoblingen og frakoblingen av kretsen.

6. Modulær design: produktet er sammensatt av flere standardmoduler (som effektbrytermodul og bussmodul), som fleksibelt kan kombineres i felt og enkelt utvides.

Kjernefordeler og aktuelle scenarier

Sammenlignet med det tradisjonelle (luftisolerte panelet), har 40,5 kV C-GIS følgende enestående fordeler, men det må også ta hensyn til den høye startkostnaden:

1. Kompakt struktur, sparer plass: Fordi gassisolasjonsytelsen er langt bedre enn luft, er størrelsen på skapet kraftig redusert. Sammenlignet med AIS med samme spesifikasjon, kan arealet som okkuperes av C-GIS reduseres med mer enn 50 % eller til og med så høyt som 76 %, noe som er spesielt egnet for urbane transformatorstasjoner med trange landressurser.

2. Sterk miljøtilpasningsevne, sikkerhet og pålitelighet: Helt forseglet design gjør at den kan motstå tøffe miljøer som stor høyde, fuktighet, salttåke, forurensning og kondens. De spenningsførende delene er ikke utsatt, og sikkerheten er høy. Selv under null manometertrykk (gasslekkasje) kan et visst isolasjonsnivå fortsatt opprettholdes.

3.I utgangspunktet vedlikeholdsfri, reduserer drifts- og vedlikeholdskostnader: Fordi kjernekomponentene er isolert fra det ytre miljøet, er de i utgangspunktet upåvirket av støv og fuktighet, og når nivået grunnleggende vedlikeholdsfritt.

4. Høyere initial investering: På grunn av bruken av mer sofistikerte materialer og prosesser (som rustfritt stål, robotsveising, heliumlekkasjedeteksjon osv.), er den opprinnelige anskaffelseskostnaden for C-GIS vanligvis høyere enn AIS.

Med disse fordelene er C-GIS mye brukt i ny energiproduksjon (fotovoltaisk, vindkraft) boosterstasjoner, transformasjon av urbane distribusjonsnettverk, jernbanetransport, høyhus, industri- og gruvebedrifter, datasentre og transformatorstasjoner i tøffe miljøer (som stor høyde, kystområder og industrisoner med høy forurensning).

Strukturelle og designfunksjoner

For å sikre sikkerheten og påliteligheten til utstyr i hele livssyklusen (opptil 30 år eller enda lenger),40,5kV C-GIS har følgende egenskaper innen strukturell design og produksjonsteknologi:

1. Høynivå beskyttelse: Beskyttelsesnivået til luftboksen når generelt IP67, som kan motstå påvirkning av kortvarig nedsenking.

2. Presisjonssveiseprosess: gassboksen er vanligvis laget av 304 rustfri stålplate med en tykkelse på 3 mm, som automatisk lasersveises av roboter for å sikre styrken og tettheten til sveisen.

3.Streng lekkasjedeteksjon: Etter produksjon vil høypresisjon helium massespektrometer lekkasjedetektor bli brukt for deteksjon for å sikre at den årlige lekkasjeraten for SF-gass er ≤0,1 %, og noen avanserte produkter kan til og med nå ≤0,01 %.

4.Intelligent integrasjon: En ny generasjon intelligente gis-skap har innebygde sensorer som temperatur, delvis utladning, mekaniske egenskaper osv., som støtter sanntidstilstandsovervåking, fjernkontroll og tidlig feilvarsling, og er en viktig del av realiseringen av smart grid.
