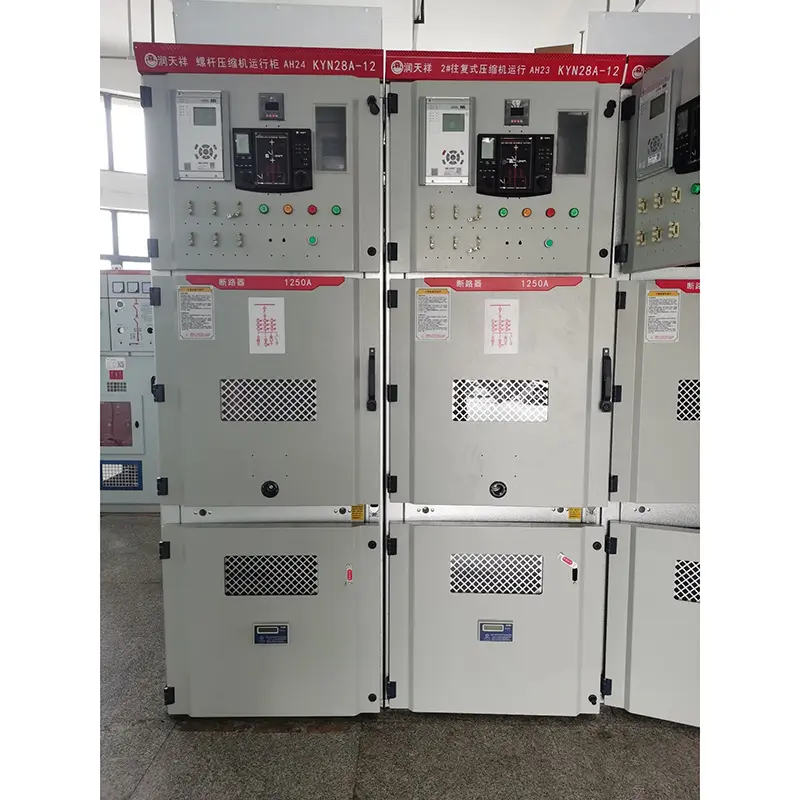

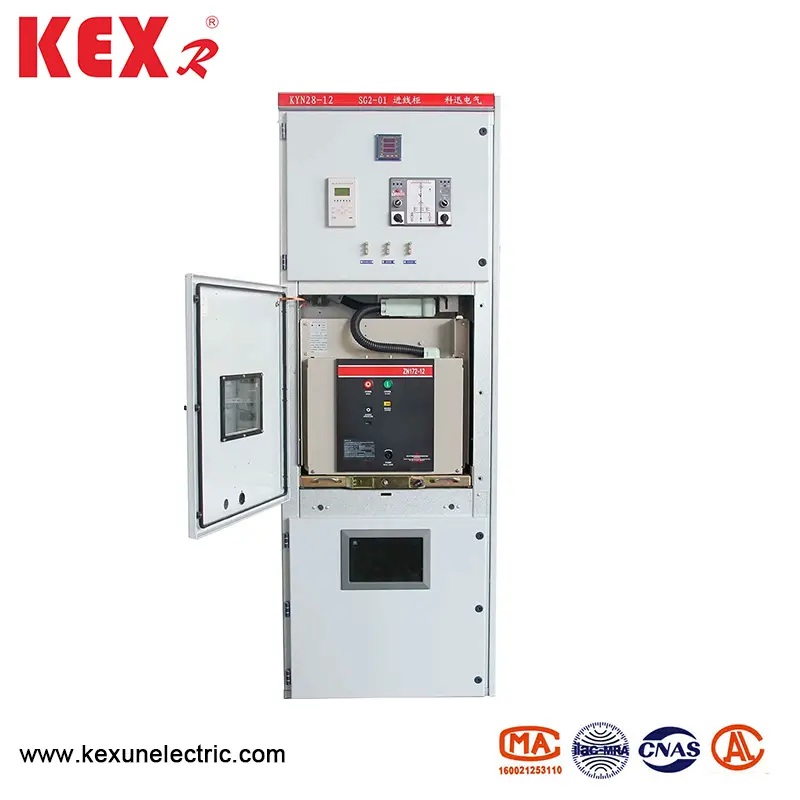

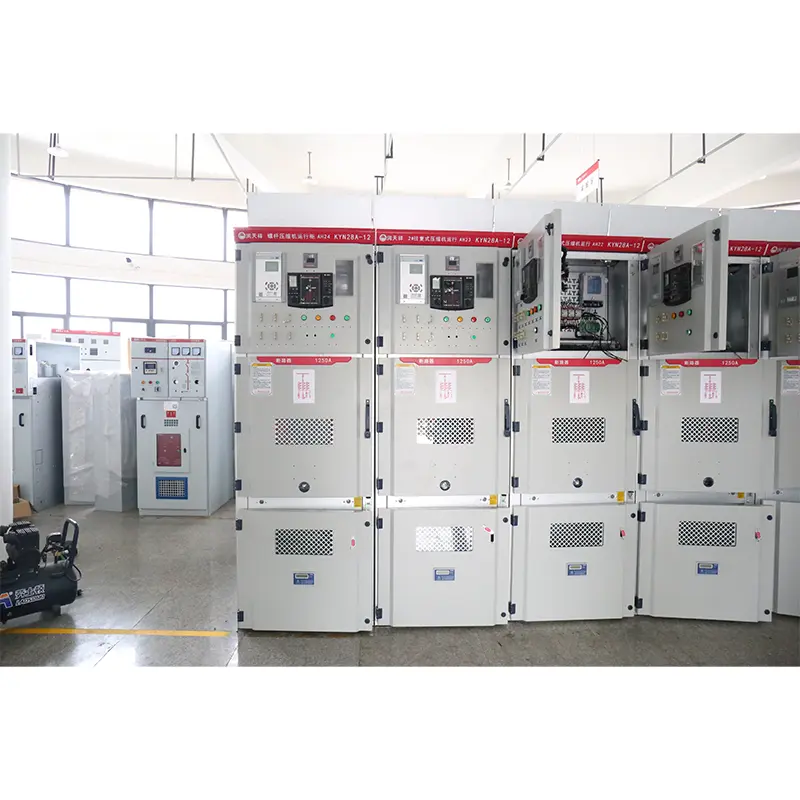

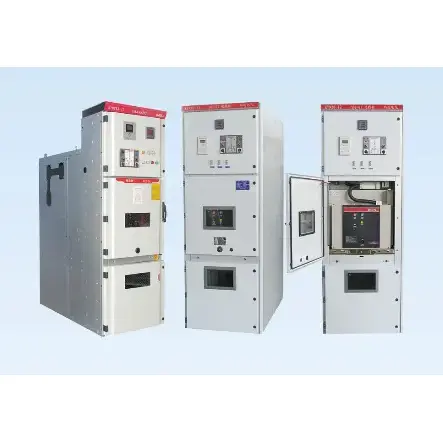

Høyspenning komplett sett

● Påføring av Kyn28-12 Type Høyspenning komplett sett

KYN28-12 (GZS1) Høyspenningskomplete sett er en trefaset AC 50Hz innendørs komplett distribusjonsenhet, som brukes til å motta og distribuere 3-12KV nettverkskraft og kontrollere, beskytte og overvåke kretsen. Ulike typer mikrodatamaskinbaserte omfattende relébeskyttelsesenheter kan installeres på panelet til relékammeret til dette produktet, og den intelligente kontrollen av systemet kan realiseres. Den har funksjonene til fjernkontroll, telemetri, ekstern kommunikasjon og ekstern justering, og feltnettverket kan kontrolleres gjennom CAN -buss med kommunikasjonsgrensesnitt. Den har også funksjonene for å forhindre feiloperasjon av effektbryteren, skyve og trekke håndcart med belastning, lukke jordingsbryteren med strøm, sende strøm i jordingsposisjonen og forhindre at den går inn i liveintervallet ved en feiltakelse, som blir referert til som "fem forebygging" for kort. Kabinettet kan være utstyrt med VSI (Zn63) og Zn12V vakuumkretsbrytere, samt importerte VD4 -vakuumkretsbrytere og VC Series vakuumkontaktorer.

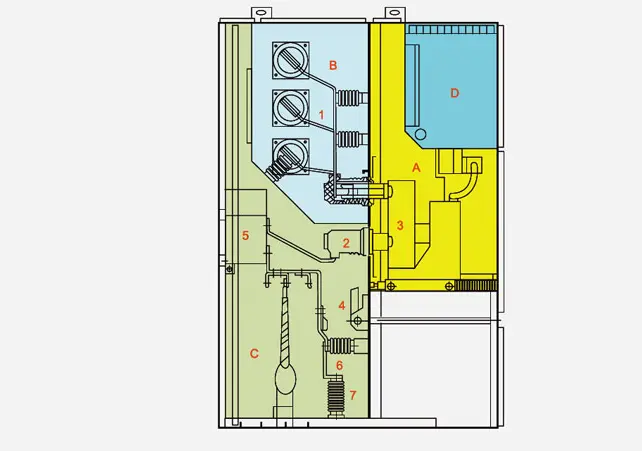

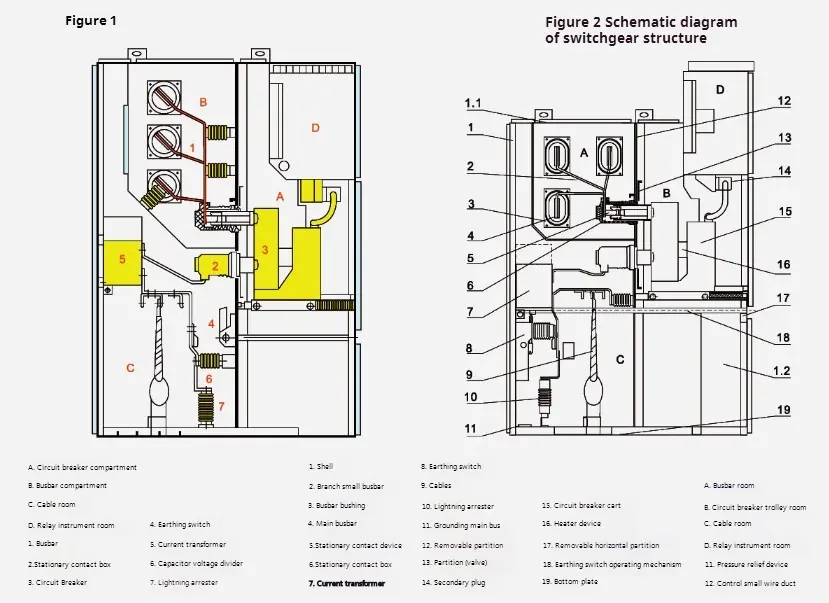

● Strukturdiagram over Kyn28-12 Type Høyspenning komplett sett

● Høyspenningens komplette sett oppfyller under standarder ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Høyspenning komplett settbeskrivelse

Skallet og partisjonen av det komplette settet med høy spenning er laget av aluminium-sinkbelagte stålplater eller stålplater som er boltet etter å ha blitt behandlet og bøyd av CNC-maskinverktøy, slik at det samlede høyspennings komplette settet kan opprettholde enhetligheten i størrelse. Aluminium-sink-belagt stålplate har sterke anti-korrosjon og anti-oksidasjonseffekter og høy mekanisk styrke. Interiøret i det komplette settet med høy spenning er delt inn i håndcartrom, bussrom, kabelrom og reléinstrumentrom etter partisjoner, og skallet til hver enhet har uavhengig jording. Dørene til det er alle sprayet med elektrostatisk plast, noe som gjør at overflatene deres har fordelene med påvirkningsmotstand, korrosjonsmotstand og vakkert utseende (farger kan tilpasses av brukere).

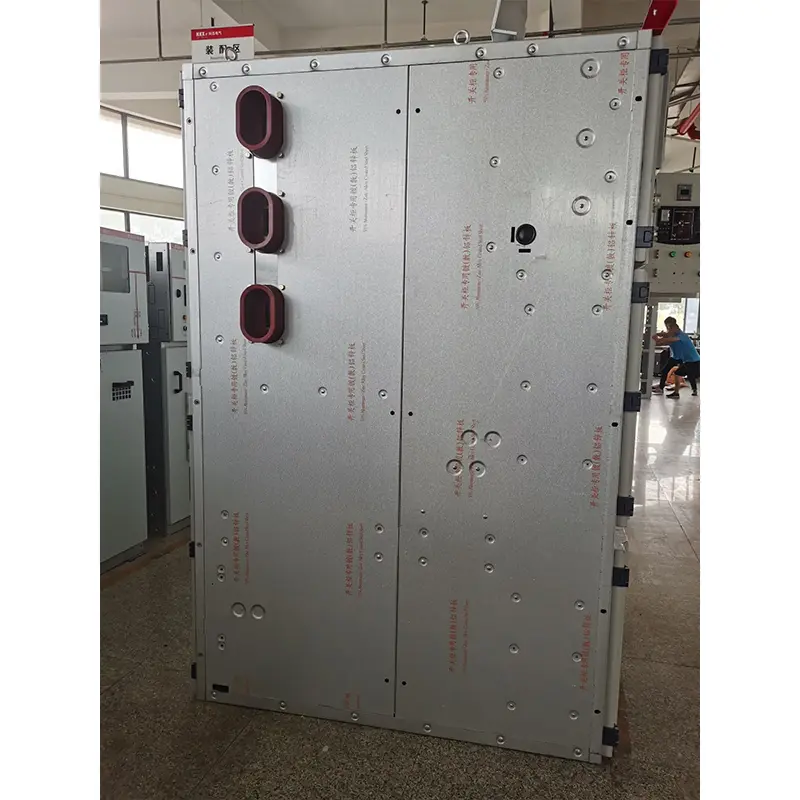

◆ Skallet og partisjonen

Skallet og partisjonen av skapet er laget av importerte aluminiumsbelagte aluminiumsbelagte sinkstålplater som er boltet etter å ha blitt bøyd av CNC-maskinverktøy, slik at det monterte høyspennings komplette settet kan opprettholde enhetligheten i størrelse. Den har sterk korrosjonsmotstand og oksidasjonsmotstand, og har høyere mekanisk styrke enn den samme stålplaten. Høyspenningens komplette sett er delt inn i håndcartrommet (effektbryterrom), bussrom, kabelrom og reléinstrumentrom (lavspenningsrom) etter partisjon. Skallet til hver enhet er uavhengig jordet.

◆ Dimensjoner

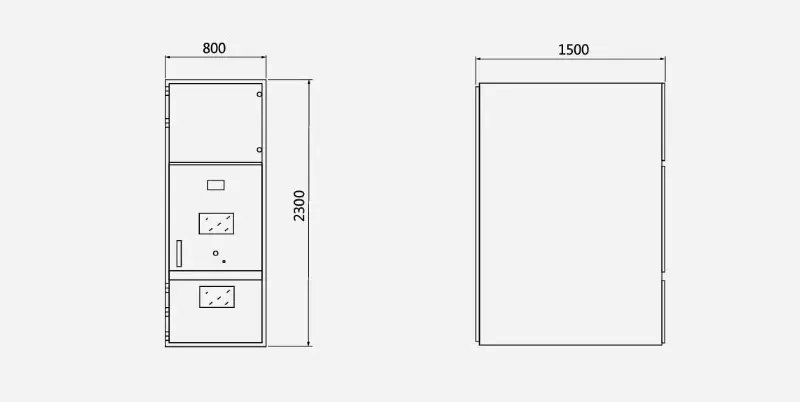

◆ Oversikt Dimensjonal tegning av høyspenningens komplette sett

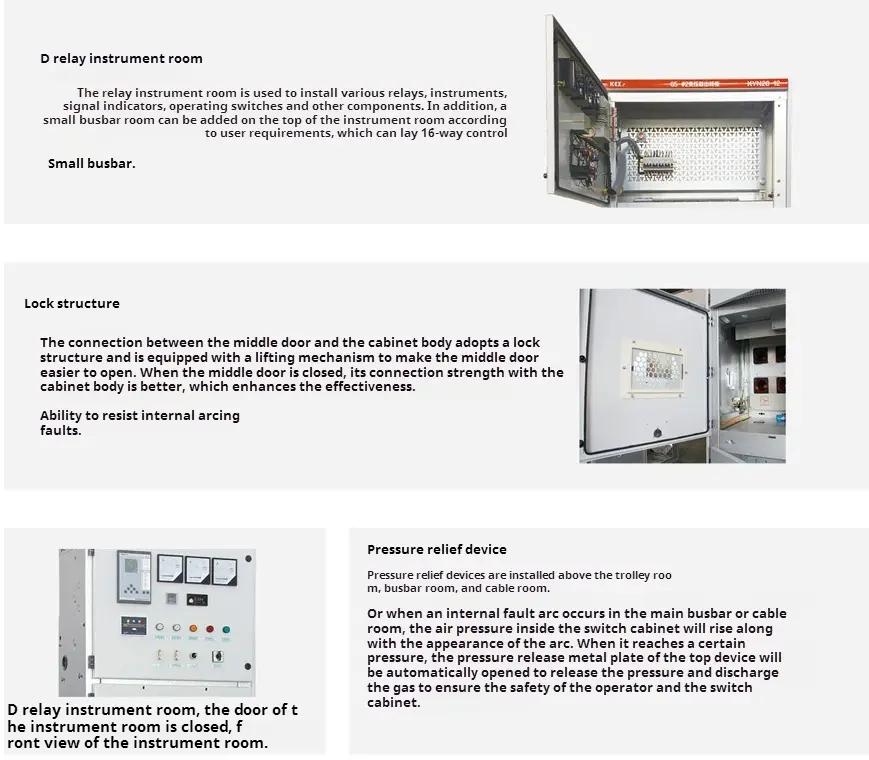

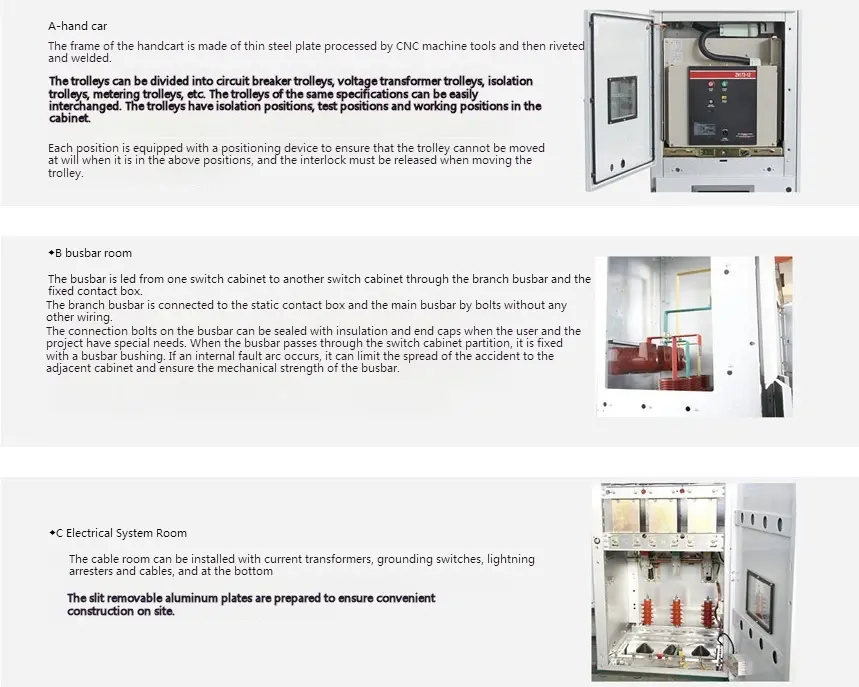

◆ Viktig komponent i Kyn28-12 Type High Voltage Complete Set
