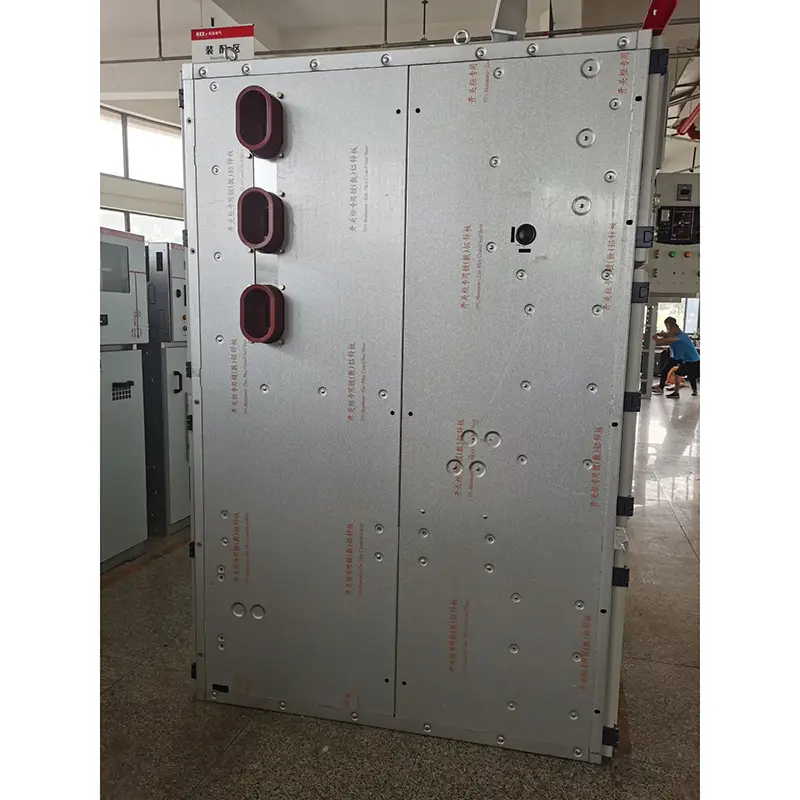

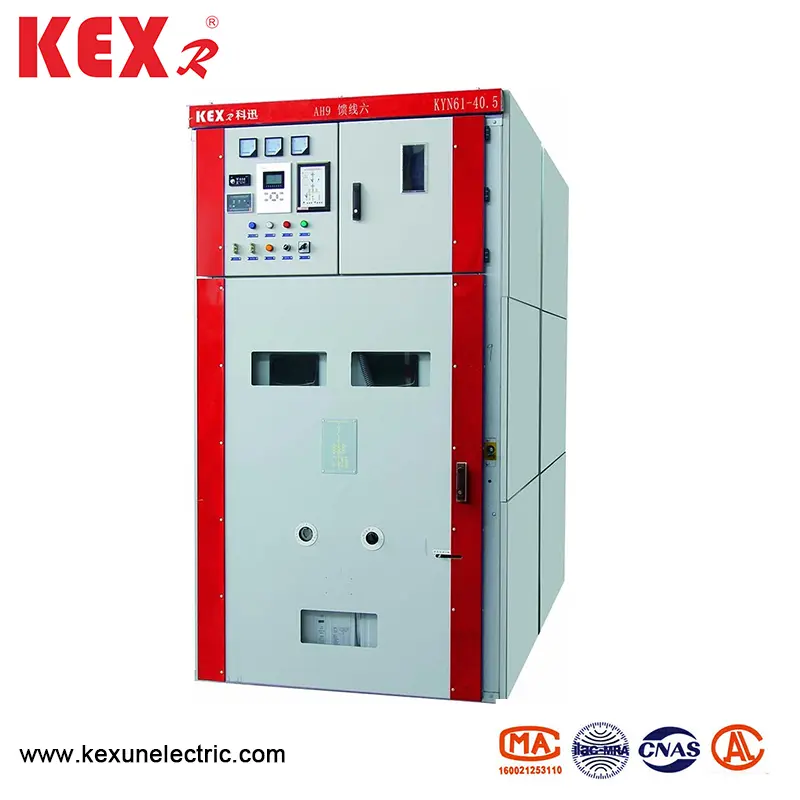

Armorkledd skiftende bryterutstyr

● Tektoniske egenskaper

▶ Switchgear-strukturen er samlet, og effektbryteren er gulvmontert av håndcart

▶ Kyn61-40.5 Type Armor-Clad Shifting Switchgear er utstyrt med en splitter ny komposittisolert vakuumkretsbryter, som har kjennetegnene på god utskiftbarhet og enkel erstatning

▶ Handcart -rammen er utstyrt med en blyskrue og mutter fremdriftsmekanisme, som lett kan bevege håndcart og forhindre at misoperasjon skader fremdriftsstrukturen

▶ Alle operasjoner kan utføres med kabinettdøren lukk

▶ Samlåsen mellom hovedbryteren, håndcart og bryterskapsdører vedtar obligatorisk mekanisk låsemodus for å oppfylle funksjonen "Fem-forebygging"

▶ Kabelrommet har nok plass til å koble til flere kabler

▶ Den raske jordingsbryteren brukes til jording og kortslutning

▶ Beskyttelsesnivået til skallet er ip3x, og beskyttelsesnivået er ip2x ； Når håndcartdøren er åpen

▶ Den rustningsklede skiftende bryterutstyret samsvarer med GB3906-1991.DL404-1997 og vedtar den internasjonale IEC-298-standarden for referanse.

● Miljøforhold

▶ Den øvre grensen for omgivelsestemperaturen er +40 ℃, og gjennomsnittsverdien målt innen 24 timer overstiger ikke 35 ℃, og den nedre grensen er 15 ℃

▶ Høyde: Ikke mer enn 1000 meter over havet

▶ Relativ fuktighet: Den daglige gjennomsnittsverdien skal ikke overstige 95%, og den månedlige gjennomsnittsverdien skal ikke overstige 90%

▶ Jordskjelvintensitet: Ikke mer enn 8 grader

▶ Vanndamptrykk: Den daglige gjennomsnittsverdien skal ikke overstige 2,2 kpa, og den månedlige gjennomsnittsverdien skal ikke overstige 90%.

● Tekniske parametertabeller

◆ Vakuumbryterutstyr

◆ Vakuum effektbryter

◆ Vårdrevet maskineri

● Kablingsordninger

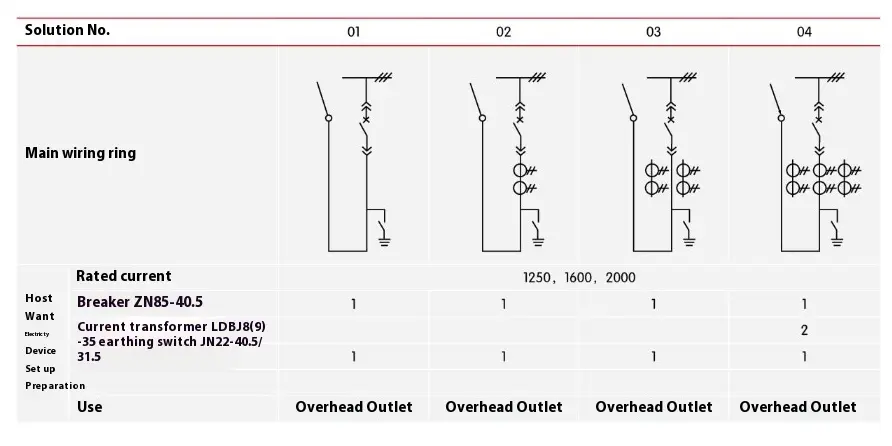

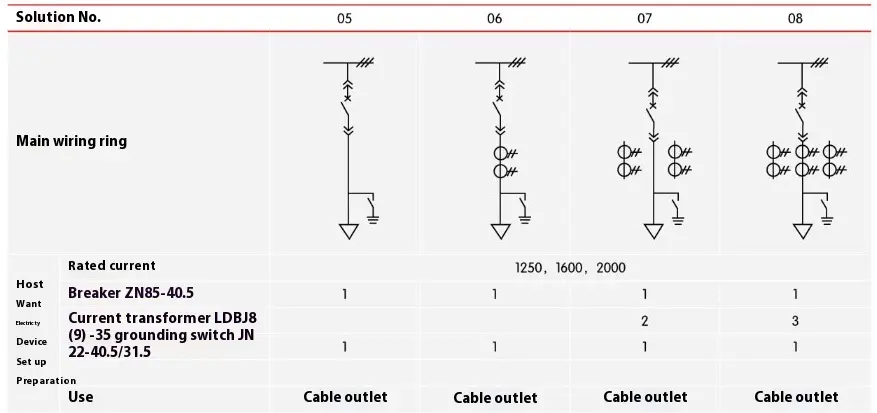

Det er 27 ofte brukte typiske primære ledningsordninger for rustningskledd skiftende bryterutstyr, som kan imøtekomme behovene til brukernes kabelinnkommende og utgående linjer, overhead innkommende og utgående linjer, kommunikasjon og måling, beskyttelse, etc. Hvis det er andre ordninger som er forskjellige fra de eksisterende ordningene, kan du ta kontakt med produsenten.

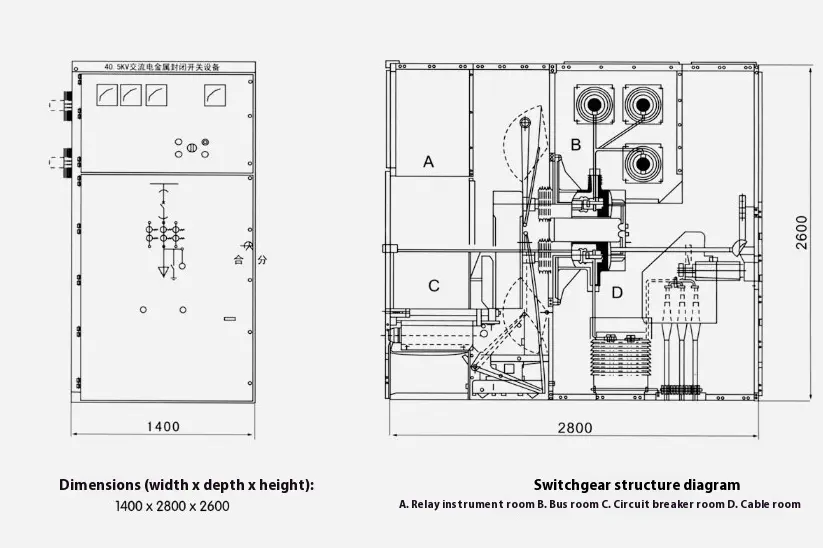

● Strukturelle dimensjoner av den rustningskledde skiftende bryterutstyret

● Switchgear -installasjon

▶ Høyden på Kyn61-40.5 Type Armor-Clad Shifting Switchgears elektriske rom: ≥ 4500mm

▶ Avstand fra baksiden av skapet til veggen: ≥ 1500mm

▶ Flathet av fundamentrammen: ≤ 1 mm/m

▶ Det innebygde kanalstålet av fundament skal ikke overstige 3 mm over bakken

▶ Det kan fikses på grunnlaget med bolter eller sveising

▶ Vekten på bryterutstyret er omtrent 1800 kg

▶ Switchgear Driftskorridorbredde (enkelt rad): ≥3000 mm og dobbel rad (ansikt til ansikt) ≥4000 mm.

● Produktkonsistens

◆ Primærlinje Hovedskjemanummer, enkelt bussystemdiagram, arrangementskjema og layoutdiagram

◆ Elektrisk skjematisk diagram og terminalarrangementskjema over sekundærkretsen

◆ Modellspesifikasjon og mengde elektriske komponenter i rustningskledd skiftende bryterutstyr

◆ Spesifikasjoner og materialer av hovedbuss og grenbuss

◆ Navn og mengder reservedeler og reservedeler

◆ Spesielle krav skal avtales med fabrikken

◆ På grunn av kontinuerlig forbedring av produktteknologi, skal alle data være underlagt den siste bekreftelsen fra den tekniske avdelingen på vår fabrikk. Hvis det er noen endring, vil det ikke være noe varsel.

● Bestillingsinstruksjoner

◆ Hovedkablingsskjema-diagram, formål og enkelttrådsystemdiagram; Nominell spenning; Rangert strøm; Rangert kortslutningsbrytende strøm; Oppsettplan for kraftdistribusjonsrom og arrangement og konfigurasjonsplan for bryterutstyr, etc.

Angi spesifikasjonene for innkommende og utgående kabler

◆ Krav til kontroll-, måle- og beskyttelsesfunksjoner for bryterutstyr og annen låsing og automatiske enheter.

◆ Modell, spesifikasjon og mengde av hovedelektriske komponenter i bryterutstyr. Hvis bus broforbindelse er nødvendig mellom bryterutstyr eller innkommende skap, skal spesifikke data som rangert strøm gjennomføringskapasitet på bussbro, spenn med bussbro og høyde fra bakken være gitt

◆ Når den rustningsklede skiftende bryterutstyret brukes i spesielle miljø, bør den spesifiseres i detalj når du bestiller.

◆ Andre spesielle krav.

● Skjematisk diagram over Switchgear Installation Foundation
