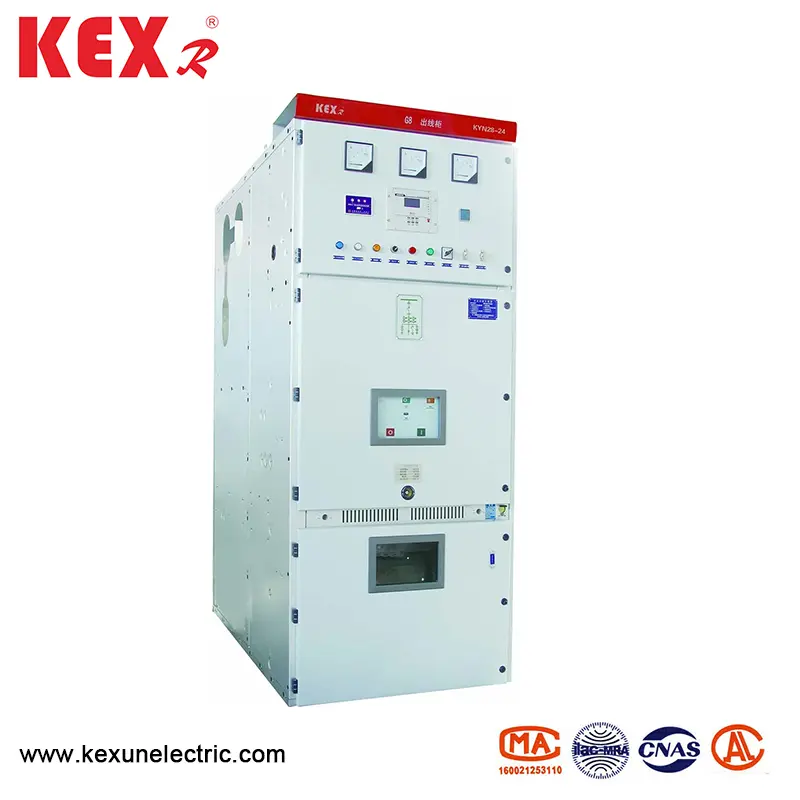

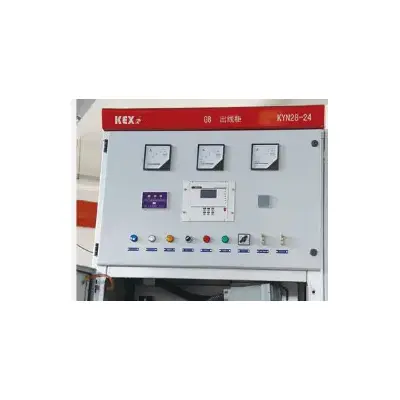

Armorkledd skiftende metall lukket bryterutstyr

● søknadsområde

Kyn28-24 av rustningskledd skiftende metall lukket bryterutstyr (heretter kalt bryterutstyr) er egnet for innendørs tre-fase 50/60Hz kraftsystem med nominell spenning på 24 kV, og er hovedsakelig brukt i kraftverk, substasjoner, industrielle og gruvedrifter og high-rise-bygninger, mot mottak og distribusjon. KYN28-24 Switch Equipment har forskjellige funksjoner for å forhindre feiloperasjon, inkludert forhindring av håndcart i å bevege seg med belastning, forhindre at jordingsbryteren lukker effektbryteren, forhindrer at jordingsbryteren lukker seg med strøm og forhindrer at den kommer inn i live-rommet ved en feiltakelse. Kyn28-24-typen rustningskledd skiftende metall lukket bryterutstyr er utstyrt med VS1-24-serien høyspent AC Vacuum Circuit Breaker Handcart og YD4G-24-serien SEALED Vacuum Circuit Breaker Handcart med utmerket ytelse. Sekundærkretsen for bryterutstyr er utstyrt med avanserte og pålitelige kontroll- og beskyttelseskomponenter; Bussen vedtar varmekrympbart isolerende materiale eller epoksybelagte isolerende midler, optimaliserer elektrodeformen, og skaplegemet er kompakt i strukturen. Det er et strømfordelingsutstyr med avansert teknologi, stabil ytelse, rimelig struktur, praktisk bruk, sikkerhet og pålitelighet.

● Produktproduksjonsstandard

Kyn28-24-panskerkledd skiftende metall lukket bryterutstyr oppfyller under standarder:

◆ Isolasjonskoordinering av GB 311.1 Høyspent kraftoverføring og transformasjonsutstyr

◆ GB1984 Høyspenning AC -effektbryter

◆ GB39063.6KV ~ 40.5kV AC Metal Lukket bryterutstyr og kontrollutstyr

◆ GB/T11022 Vanlige tekniske krav til standarder for høyspent bryterutstyr og kontrollutstyr. ◆ Vanlige tekniske krav til IEC 60694 Standard for høyspent bryterutstyr og kontrollutstyr. ◆ IEC 62271-200: 2003 Høyspent bryterutstyr og kontrollutstyr Del 200: Nominell spenning 1KV over 52kV og under AC metall lukket bryterutstyr og kontrollutstyr.

● Teknisk parameter

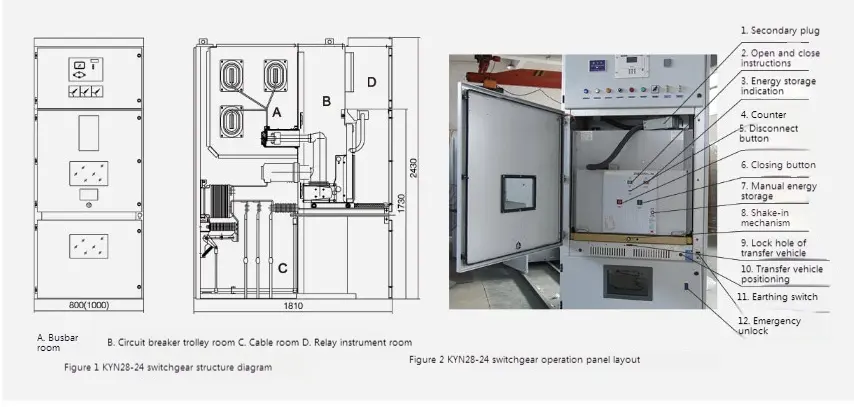

● Struktur og arbeidsprinsipp

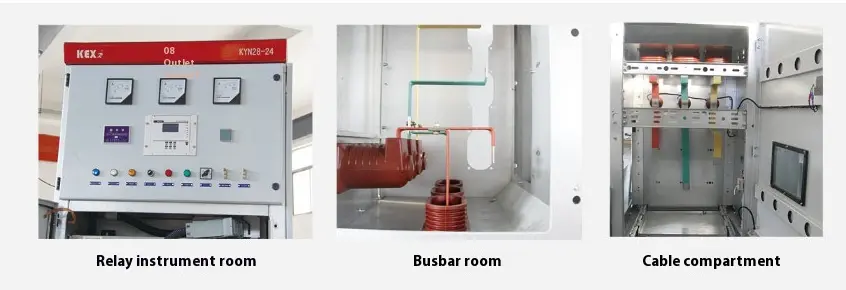

Kyn28-24-panskerkledd skiftende metall lukket bryterutstyr består av skap og flyttbare deler (ofte kjent som håndcart). Kabinettet er delt inn i flere funksjonelle rom med metallpartisjoner, for eksempel bussrom, effektbryterrom, kabelrom og reléinstrumentrom. Avtakbare deler av bryterutstyr kan være utstyrt med Handcart Handcart, Spenning Transformer Handcart, Lightning Arrester Handcart, Isolation Handcart og Fuse Handcart.

● Hovedstrukturelle funksjoner

Switchgear kan ordnes back-to-back eller installeres mot veggen, noe som ikke bare forbedrer sikkerheten og fleksibiliteten til switchgears, men også reduserer gulvplassen.

◆ Skallet

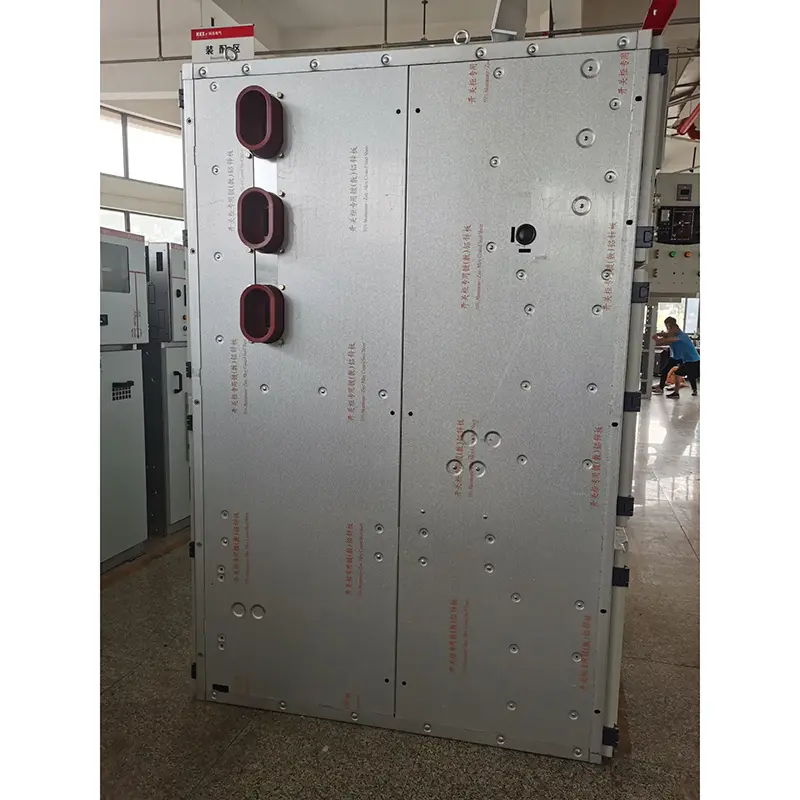

Skallet til KYN28-24 Type Armor-Clad Skiftende metall lukket bryterutstyr er laget av importert aluminium-sinkbelagt stålplate, som er behandlet av CNC-maskinverktøy og laget av flere foldingsprosesser. Hele skapet har høy presisjon og sterk korrosjonsmotstand og oksidasjonsmotstand, og på grunn av adopsjonen av multippel foldingsteknologi er skapet lettere i totalvekt, høyere i mekanisk styrke og vakkert i utseende enn andre lignende utstyrsskap. Kabinettet vedtar en samlet struktur, som er forbundet med en pil nøtt og en høy styrkebolt, slik at prosesserings- og produksjonssyklusen er forkortet, delene er universelle, gulvplassen er liten, og organiseringen av produksjonen er praktisk.

◆ Håndvognen

Handcart -skjelettet er laget av tynn stålplate og satt sammen av CNC -maskinverktøyet. Håndvognen og skapet har høy matchende presisjon, og det mekaniske sammenlåsningen er trygt, pålitelig og fleksibelt. Handcart kan deles inn i effektbryterhåndcart, spenningstransformator Handcart, Metering Handcart, Isolation Handcart, etc. Handcarts med de samme spesifikasjonene kan fritt byttes ut. Håndvognen har en frakobling/testposisjon og en arbeidsposisjon i skapet, og hver stilling har en posisjonsenhet. For å sikre pålitelig sammenkobling. Alle slags håndvogner drives og tas ut av skruestenger, som er lette og fleksible å operere og egnet for personellet på vakt. Når håndvognen må fjernes fra skapet, kan det enkelt tas ut med en spesiell overføringsbil for forskjellige inspeksjoner og vedlikehold. Når håndvognen kjører bil blir transportert inn i kabinettets kretsbryterrom, kan den pålitelig låses i off/testposisjon, og kabinettposisjonsindikatorlyset viser sin posisjon. Først etter at håndvognen er fullstendig låst, kan fremdriftsmekanismen for blyskrue ristes for å skyve håndcart til arbeidsposisjonen. Når håndvognen når arbeidsposisjonen, øker plutselig driftskraften til fremdriftshåndtaket og kan ikke roteres, og dets tilsvarende posisjonsindikatorlys viser sin posisjon. Den mekaniske sammenlåsningen av håndcart kan pålitelig sikre at effektbryteren bare kan lukkes når håndvognen er i arbeidsposisjonen eller testposisjonen; Dessuten kan håndcart bare bevege seg når effektbryteren er i åpningstilstanden.

◆ Trykkavlastningsenhet

Trykkavlastningsenheter er installert over håndcartrommet, bussrommet og kabelrommet. Når det oppstår feil i rommet og lysbuen oppstår, stiger lufttrykket inne i bryterutstyret, og skapdøren lukkes av en spesiell tetningsring installert på inngangsdøren, og trykkavlastningsmetallplaten til den øverste enheten åpnes automatisk for å frigjøre trykk og høye temperaturgass, og dermed sikre sikkerheten til operatørene og bryterutstyret.

◆ Sekundærpluggen koblet sammen med håndcart.

Den sekundære forbindelsen mellom bryterutstyret og håndcart realiseres gjennom kontakten til sekundærpluggen, som er koblet til håndcart gjennom et nylon korrugerte teleskoprør, og den sekundære stikkontakten er installert øverst til høyre på håndverket til bryterutstyret. Først når håndcart er i test/AV -posisjonen kan sekundærpluggen kobles til eller kobles fra. Sekundærpluggen er låst når håndvognen kommer inn i arbeidsposisjonen. Handcart for kretsbryter utstyrt med lukking og låsing av elektromagnet, før sekundærpluggen er tilkoblet, er lukkemekanismen til håndcart låst av Electromagnet, og den kan bare åpnes, så den kan ikke lukkes.

◆ Ladet displayenhet

Bryterutstyret kan være utstyrt med en live display-enhet for å oppdage driften av primærkretsen, som består av en høyspentesensor og et skjerm. Enheten kan be ladestatusen til høyspenningskretsen, og kan også samarbeide med den elektromagnetiske låsen for å tvangsstråle driftshåndtaket, skapdøren og de tilstøtende skapene, for å oppnå formålene med å forhindre at håndbilen skal bevege seg og isolere seg.

◆ Forhindre kondens

For å forhindre kondens i miljøet med høy luftfuktighet eller stor temperaturendring, er elektriske ovner installert i henholdsvis effektlånerom og kabelrom, for å forhindre isolasjonsulykker under de ovennevnte driftsforholdene.

◆ Jordinnretning

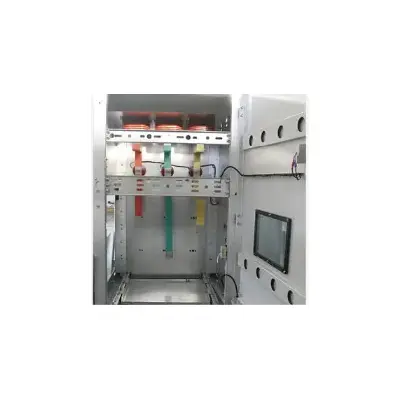

Det er en 5 × 40mm2 jording kobberstang i kabelrommet, som går gjennom de tilstøtende skapene og er godt forbundet med skapene for bruk av direkte jordede komponenter. Fordi hele skapet er spleiset med aluminiumbelagte sinkplater, er hele skapet i en god jordingstilstand, og sikrer at operatørens sikkerhet når de berører skapet.
