Armorkledd skiftende bryterutstyr

● Sammendrag

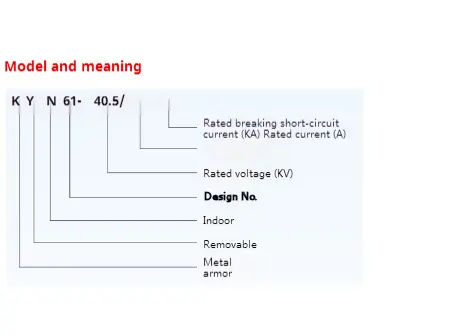

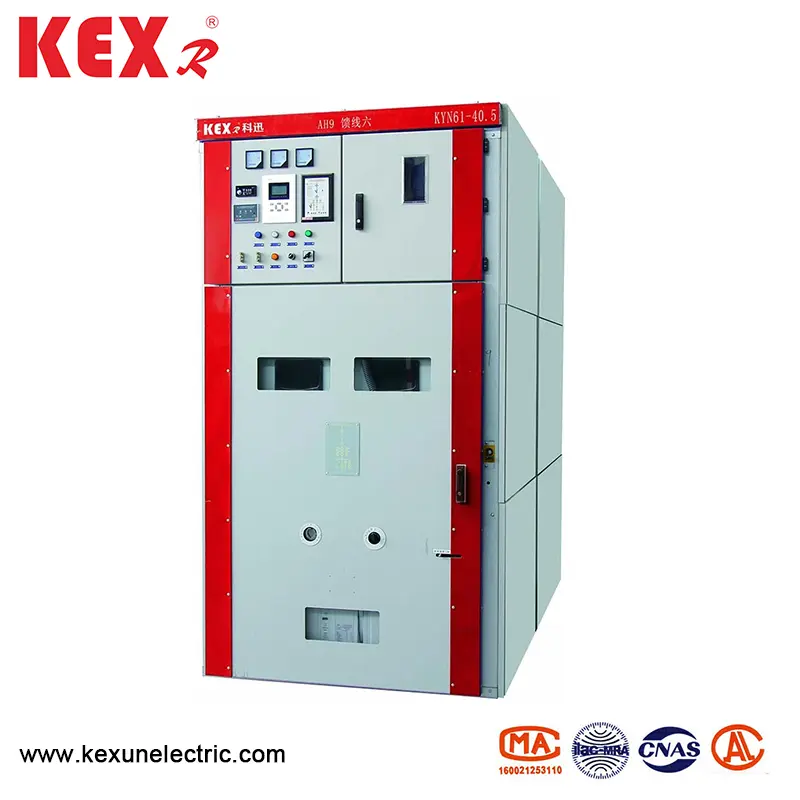

KYN61-40,5 rustningskledd skiftende bryterutstyr (heretter referert til som utstyr) er en komplett innendørs distribusjonsenhet med trefaset AC 50Hz og nominell spenning på 40,5 kV. Som et kraftverk, substasjons- og industri- og gruvebedrifter for å motta og distribuere elektrisk energi, kan den kontrollere, beskytte og oppdage kretsløp, og kan også brukes på steder med hyppige operasjoner. Dette bryterutstyret samsvarer med GB/T11022-1999, GB3906-2006 og DL404-1997.

● Tekniske parametere for hver komponent i Kyn61-40.5 Type Armor-Clad Shifting Switch Equipment

◆ Vakuumbryterutstyr

◆ Vakuum effektbryter

◆ Vårdrevet maskineri

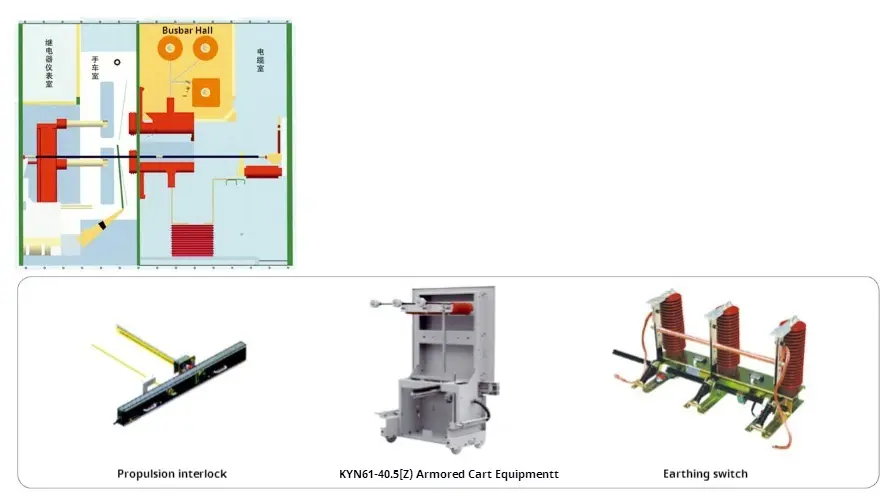

● Strukturelle egenskaper for Kyn61-40.5 Type rustningskledd skiftende bryterutstyr

Bryterutstyret er designet i henhold til standarden for pansret metall lukket utstyr i GB3906-1991 og IEC298. Hele utstyret består av to deler: utstyret og den trekkbare delen (Handcart). Utstyrsstrukturen er samlet og kombinert med bolter. Interiøret av bryterutstyr er delt inn i effektbryterrom, hovedbussrom, kabelrom og reléinstrumentrom ved metallpartisjon. Beskyttelsesnivået på skallet når IP3X, og beskyttelsesnivået mellom rommene er IP2X, og alle metallstrukturmedlemmer er pålitelig jordet. Hvert rom i hovedsløyfesystemet har en trykkfrigjøringskanal for uavhengig eksos.

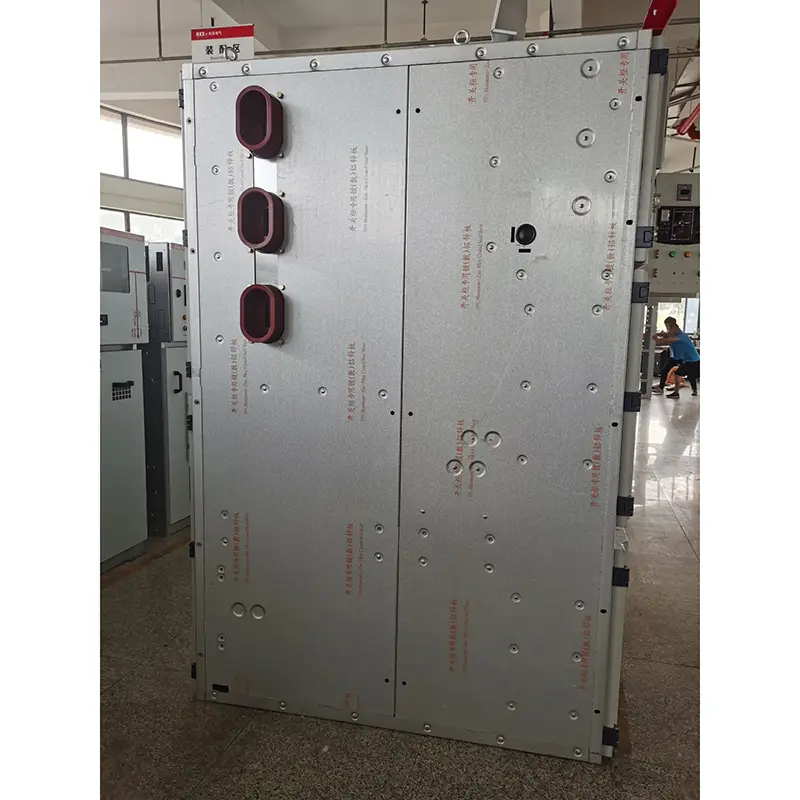

◆ Skall og partisjon

Skallet og partisjonen av det rustningsklede skiftende bryterutstyret er boltet av kaldvalset stålplate etter å ha blitt behandlet og bøyd av CNC-maskinverktøy. Derfor kan det samlede utstyret sikre ensartetheten i strukturelle dimensjoner. Armorkledd skiftende bryterutstyr er delt inn i effektbryterrom, hovedbussrom, kabelrom og reléinstrumentrom, og hver del skilles med jordet metallpartisjon.

◆ Handcart

Handcart kan deles inn i effektbryterhåndcart, spenningstransformator Handcart, Meting Handcart, Isolation Handcart, etc. Alle slags håndcart har samme form og størrelse, og håndcarts med samme formål er utskiftbare. Håndvognen har en test/isolasjonsposisjon og en arbeidsposisjon i utstyret, og hver stilling er utstyrt med en sammenlåsende enhet for å sikre at håndvognen ikke kan bevege seg tilfeldig når den er i de ovennevnte to stillingene.

◆ Husbryterrom

Et spesifikt spor er installert i effektbryterrommet for Handcart å bevege seg. Når effektbryteren beveger seg mellom testposisjonen og arbeidsposisjonen, åpnes eller lukkes isolasjonsventilen automatisk, noe som sikrer at personalet ikke berører det ladede kroppen. Håndvognen kan betjenes med lukkede utstyrsdøren, og håndcartens plassering i utstyret kan sees gjennom observasjonsvinduet, og samtidig kan eventuelle funksjonelle tegn på håndcart sees.

◆ Bussrom

Hovedbussen fører fra en rustningskledd skiftende bryterutstyr til en annen og er fikset av filials små busser og statiske kontaktbokser, og er fikset av busshylsene når du krysser sideplatene til tilstøtende utstyr. Alle busser tar i bruk sammensatt isolasjon.

◆ Kabelrom

PT, jordingsbryter, lynrester og flere kabler kan installeres i kabelrommet.

◆ Relérom

Innendørs tavlen og reléet kan være utstyrt med sekundære komponenter som kontroll- og beskyttelseskomponenter, måling og visningsinstrumenter og live overvåkingsindikatorer.

◆ Interlocking Device

Det rustningsklede skiftende bryterutstyret har pålitelig sammenkoblingsenhet, som effektivt sikrer sikkerheten til operatører og utstyr;

Når jordingsbryteren er i off -posisjon, kan håndcart bare bevege seg fra test/isolasjonsposisjon til arbeidsposisjonen; Og bakdøren kan ikke åpnes, og dermed forhindre feil inntreden i det elektrifiserte intervallet. Når håndvognen er fullstendig trukket ut av utstyret, eller når håndvognen er i test/isolasjonsposisjon i utstyret og jordingbryteren er sammenlåst og låst opp, kan jordingbryteren lukkes. Når håndvognen er i arbeidsposisjonen, kan ikke jordingsbryteren lukkes. Det forhindrer at jordingsbryteren blir slått på ved en feiltakelse, og forhindrer at håndcarten beveger seg til arbeidsposisjonen når jordingsbryteren er i lukket stilling. Først når håndbilen for effektbryter er i test/isolasjonsposisjon eller arbeidsposisjon, kan effektbryteren betjenes; Etter at effektbryteren er stengt, kan ikke håndcart bevege seg, noe som forhindrer levende belastning i å skyve og trekke effektbryteren ved en feiltakelse. Elektrisk sammenkobling kan installeres mellom utstyr.

◆ Jordenhet

I kabelrommet er det en 6 × 50mm2 jording busstang, som kan passere gjennom det tilstøtende utstyret og ta god kontakt med utstyret.

● Hovedkablingsordning

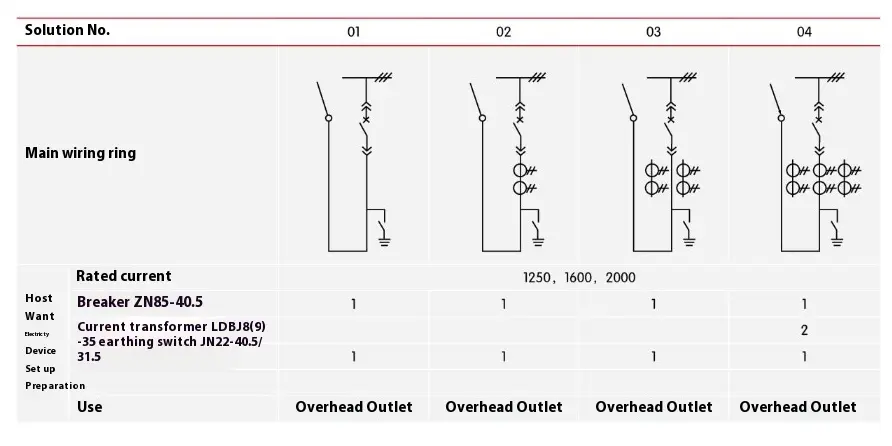

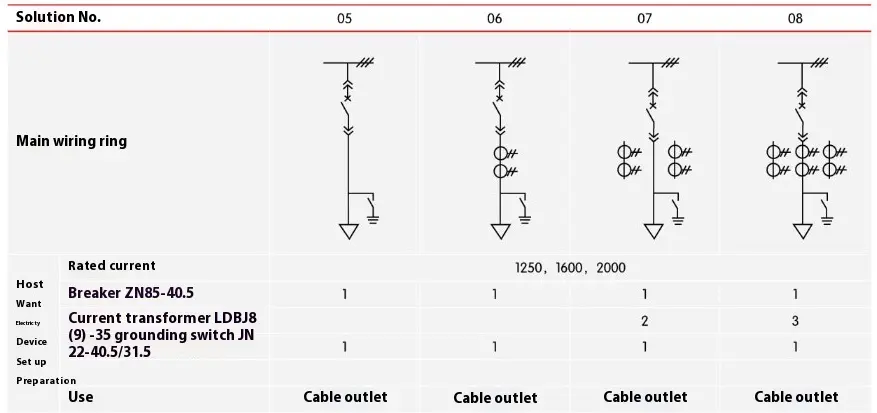

Det er 27 ofte brukte typiske primære ledningsordninger for rustningskledd skiftende bryterutstyr, som kan imøtekomme behovene til brukernes kabelinnkommende og utgående linjer, overhead innkommende og utgående linjer, kommunikasjon og måling, beskyttelse osv. Hvis det er andre ordninger som er forskjellige fra de eksisterende ordningene, kan du ta kontakt med produsenten.

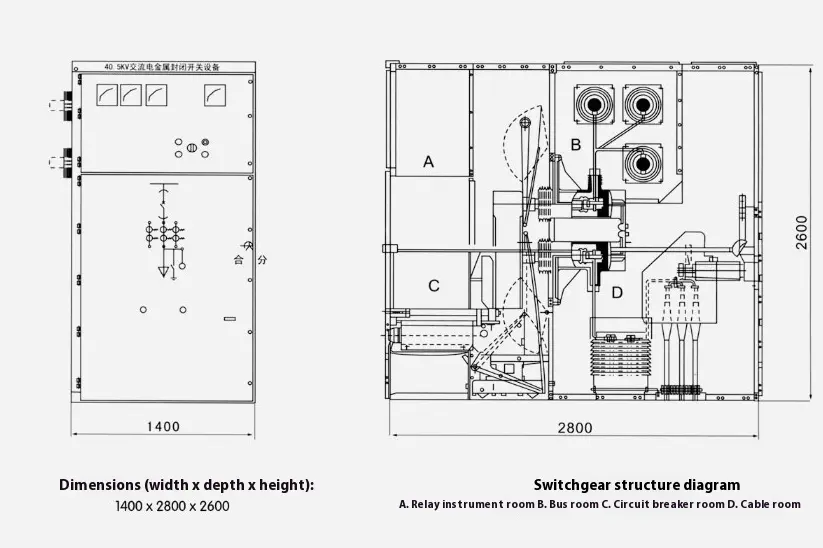

● Strukturelle dimensjoner og skjematisk diagram over rustningskledd skiftende bryterutstyr
