Armorkledd skiftende metall lukket bryterutstyr

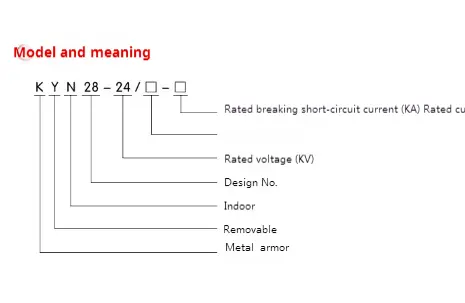

● Modell betydning

● Bruksbetingelser

◆ Normale bruksforhold

▶ Omgivelsestemperatur: -15 ~ 40 ℃, og gjennomsnittet innen 24 timer mindre enn 35 ℃.

▶ Fuktighet: den gjennomsnittlige daglige fuktigheten mindre enn 95%; Den gjennomsnittlige månedlige fuktigheten mindre enn 90%;

▶ STEAM -trykk ： Gjennomsnittlig damptrykk per dag er ikke mer enn 2,2 kpa ； Det gjennomsnittlige månedlige vanndamptrykket skal ikke overstige 1,8kpa ；;

▶ Høyde: Høyden på rustningskledd skiftende metall lukket bryterutstyr skal være mindre enn 1000 m

▶ Den omkringliggende luften er ikke åpenbart forurenset av støv, salt, etsende og/eller brennbar gass, damp eller saltspray;

▶ Vibrasjoner eller bakkebevegelse fra utsiden av bytteutstyr og kontrollutstyr kan ignoreres

▶ Amplituden av elektromagnetisk interferens indusert i sekundærsystemet overstiger ikke 1,6 kV.

◆ Spesielle bruksbetingelser

Når det brukes under normale miljøforhold utover de som er spesifisert i GB/T1022, kan selskapet og brukerne forhandle og oppnå en avtale om spesielle driftsforhold.

For å forhindre kondens, er det rustningskledde skiftende metall lukket bryterutstyr

er utstyrt med en varmeovn, som bør tas i bruk når bryterutstyret er i standby -tilstand. Det bør også være oppmerksom på å sette varmeren i drift når bryterutstyret er i normal drift.

● Teknisk parameter for det rustningskledde skiftende metall lukket bryterutstyr

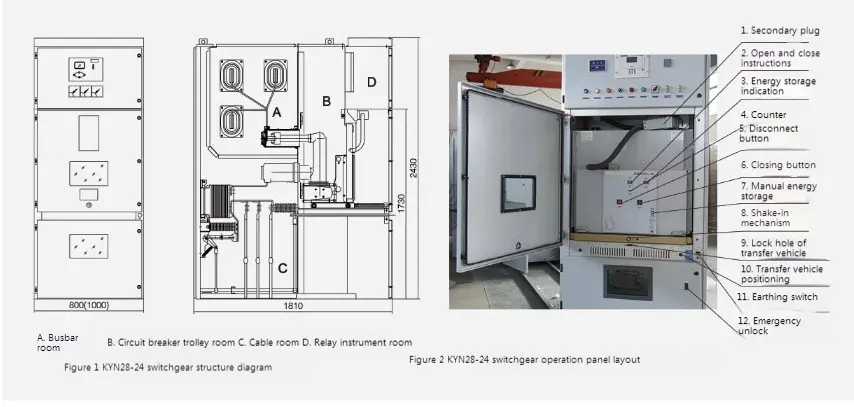

● Kort beskrivelse av strukturen

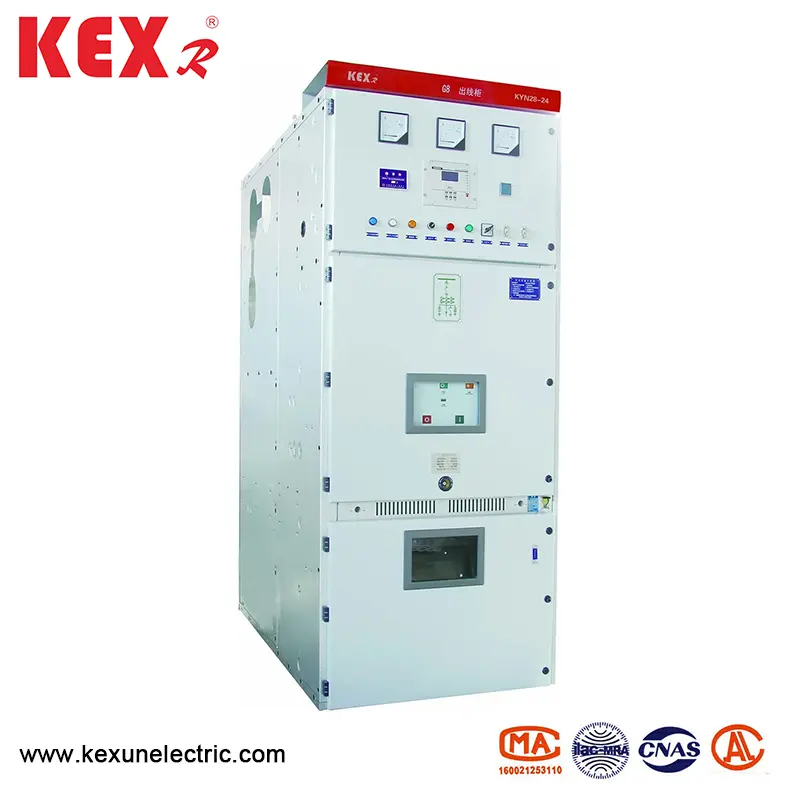

Den Kyn28-24 av rustningskledd skiftende metall lukket bryterutstyr består av skap og flyttbare deler (ofte kjent som håndcart). Bryterutstyret er delt inn i flere funksjonelle rom med metallpartisjoner, for eksempel bussrom, effektbryterrom, kabelrom og reléinstrumentrom. Avtakbare deler av bryterutstyr kan være utstyrt med Handcart Handcart, Spenning Transformer Handcart, Lightning Arrester Handcart, Isolation Handcart og Fuse Handcart.

● Kjennetegn på hovedkomponenter

◆ Skallet

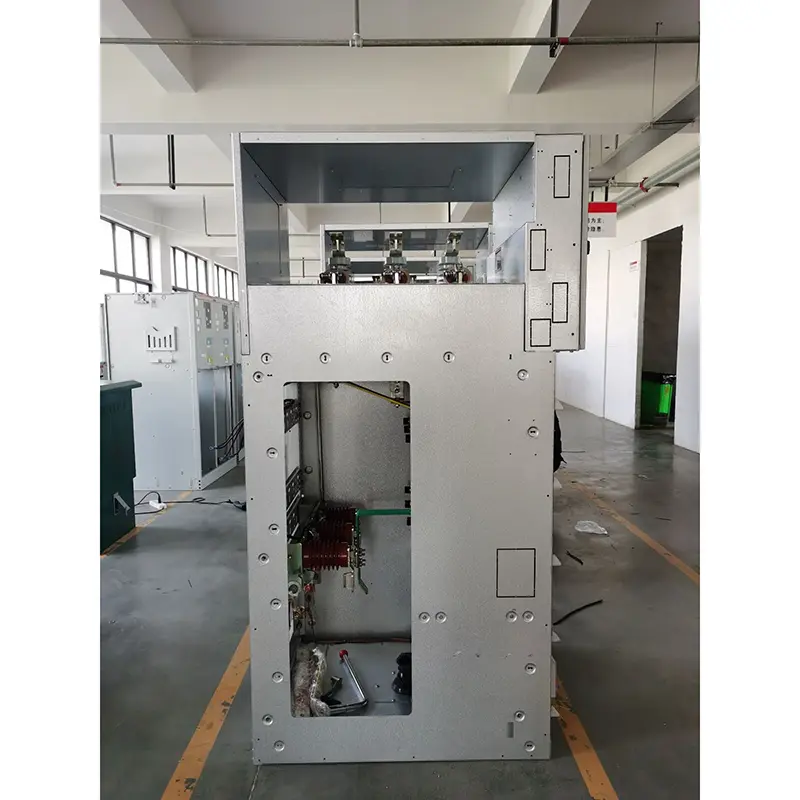

Skallet til KYN28-24 Type Armor-Clad Skiftende metall lukket bryterutstyr er laget av importert aluminium-sinkbelagt stålplate, som er behandlet av CNC-maskinverktøy og laget av flere foldingsprosesser. Hele skapet har høy presisjon og sterk korrosjonsmotstand og oksidasjonsmotstand, og på grunn av adopsjonen av multippel foldingsteknologi er skapet lettere i totalvekt, høyere i mekanisk styrke og vakkert i utseende enn andre lignende utstyrsskap. Kabinettet vedtar en samlet struktur, som er forbundet med en pil nøtt og en høy styrkebolt, slik at prosesserings- og produksjonssyklusen er forkortet, delene er universelle, gulvplassen er liten, og organiseringen av produksjonen er praktisk.

◆ Håndvognen

Handcart -skjelettet er laget av tynn stålplate og satt sammen av CNC -maskinverktøyet. Håndvognen og skapet har høy matchende presisjon, og det mekaniske sammenlåsningen er trygt, pålitelig og fleksibelt. Handcart kan deles inn i effektbryterhåndcart, spenningstransformator Handcart, Metering Handcart, Isolation Handcart, etc. Handcarts med de samme spesifikasjonene kan fritt byttes ut. Håndvognen har en frakobling/testposisjon og en arbeidsposisjon i skapet, og hver stilling har en posisjonsenhet. For å sikre pålitelig sammenkobling. Alle slags håndvogner drives og tas ut av skruestenger, som er lette og fleksible å operere og egnet for personellet på vakt. Når håndvognen må fjernes fra skapet, kan det enkelt tas ut med en spesiell overføringsbil for forskjellige inspeksjoner og vedlikehold. Når håndvognen kjører bil blir transportert inn i kabinettets kretsbryterrom, kan den pålitelig låses i off/testposisjon, og kabinettposisjonsindikatorlyset viser sin posisjon. Først etter at håndvognen er fullstendig låst, kan fremdriftsmekanismen for blyskrue ristes for å skyve håndcart til arbeidsposisjonen. Når håndvognen når arbeidsposisjonen, øker plutselig driftskraften til fremdriftshåndtaket og kan ikke roteres, og dets tilsvarende posisjonsindikatorlys viser sin posisjon. Den mekaniske sammenlåsningen av håndcart kan pålitelig sikre at effektbryteren bare kan lukkes når håndvognen er i arbeidsposisjonen eller testposisjonen; Dessuten kan håndcart bare bevege seg når effektbryteren er i åpningstilstanden.

◆ Rom

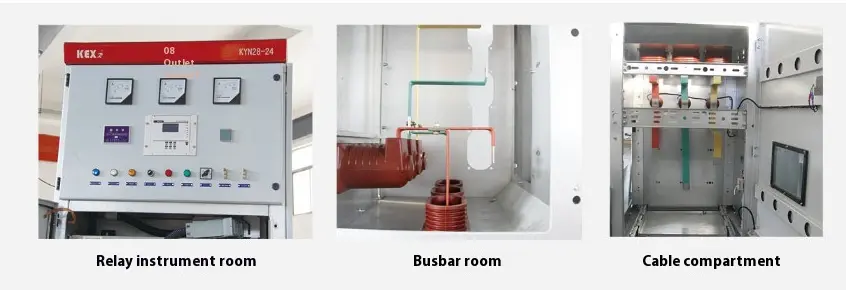

De viktigste elektriske komponentene i bryterutstyret er i deres uavhengige rom, nemlig: Breaker Handcart Room, Bus Room, Kable Room, Relay Instrument Room, etc. Beskyttelsesnivået for hvert rom når IP2X. Bortsett fra reléinstrumentrommet, har de tre andre rommene henholdsvis trykkavlastningskanaler. På grunn av den midterste typen økes plassen til kabelrommet kraftig, slik at utstyret kan koble til flere kabler parallelt.

▶ Bussrom A: Hovedbussen er koblet sammen med enkelt spleising, som er fikset av grenbuss (statisk kontaktboks) og hovedbussisolasjonshylsen. Hovedbussen og slipsbussen er kobberstenger med rektangulært tverrsnitt, og doble bussstenger brukes til tung strømbelastning. For spesielle behov kan bussen dekkes med varmekrympbar erme og tilpasset isolerende omslagsboks. Isolerende gjennomføringer er installert mellom busser med tilstøtende skap, noe som effektivt kan begrense ulykken i kupeen uten å spre seg til andre skap i tilfelle intern feilbue.

▶ Havbryterrom B: Skinner er installert på begge sider av rommet for at håndcart skal bevege seg fra off/testposisjon til arbeidsposisjonen i kabinettet. Partisjonen (ventilen) til den statiske kontaktboksen er installert ved bakveggen i håndcartrommet. Når håndbilen beveger seg fra off/testposisjon til arbeidsposisjonen, åpnes de øvre og nedre ventiler på munningen av den statiske kontaktboksen automatisk i forbindelse med håndbilen. Når du beveger seg i motsatt retning, vil ventilen automatisk lukke til håndvognen trekker seg tilbake til en viss stilling og dekker den statiske kontaktboksen trygt, og dermed danner effektiv isolasjon. Fordi det ikke er noen kobling mellom den øvre ventilen og den nedre ventilen, kan ventilen på levende side låses under vedlikehold, og dermed sikre at vedlikeholdspersonellet ikke berører den levende kroppen. Håndvognen kan også betjenes når døren til effektbryterrommet er stengt. Gjennom observasjonsvinduet på døren kan du observere håndcartens plassering i rommet, åpnings- og lukkingsinstruksjonene og energilagringssituasjonen.

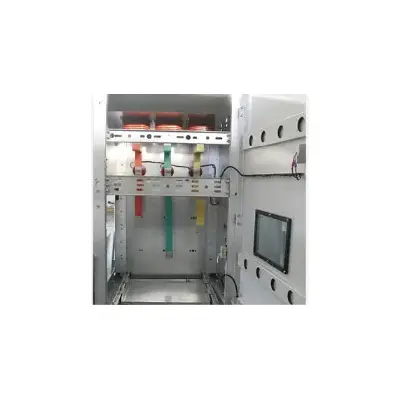

▶ Kabelrom C: Kyn28-24-panskerkledd skiftende metall lukket bryterutstyr er bygget i midten, så kabelrommet har en stor plass. Den nåværende transformator- og jordingsbryteren er installert på bakveggen på rommet (jordingsbryteren kan også installeres midt i bryterskapet i henhold til kundens behov), og lynet er installert i den nedre delen av rommet. Etter at håndcarten og den ekstraherbare horisontale partisjonen er fjernet, kan konstruktørene komme inn i skapet fra fronten for installasjon og vedlikehold. Kabelforbindelseslederne i kabelrommet kan kobles parallelt med 1-3 kabler per fase, og 6 kabler kan kobles sammen parallelt med hver fase når det er nødvendig. Den avtakbare slissede metallforseglingsplaten eller ikke-magnetisk metallforseglingsplate tilberedes i bunnen av kabelrommet for å sikre praktisk konstruksjon.

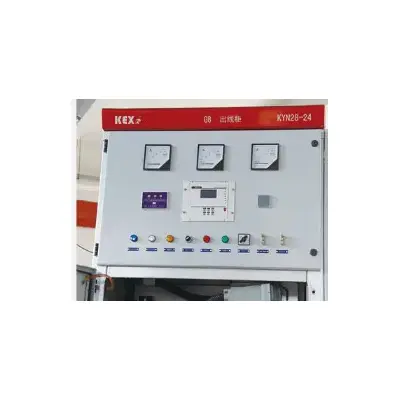

▶ Reléinstrumentrom D: Relébeskyttelseskomponenter, instrumenter, live displayindikatorer og sekundærutstyr med spesielle krav kan installeres i reléinstrumentrommet. Kontrolllinjen er lagt i trunkingen, og trunkingen har en metalldekselplate, som kan isolere sekundærlinjen fra høyspenningskomponentene. Venstre foran trunking er forbeholdt innledningen og føringen av kontrollkabler, og de tilsvarende delene av bunnplaten er utstyrt med sekundære ledninger og kabeltrådhull. På topplaten på stafettrommet er det også et lite buss som krysser hullet som er praktisk for konstruksjonen. Når ledningene, kan den øverste dekkplaten på instrumentrommet åpnes for å lette installasjonen av den lille bussen.
