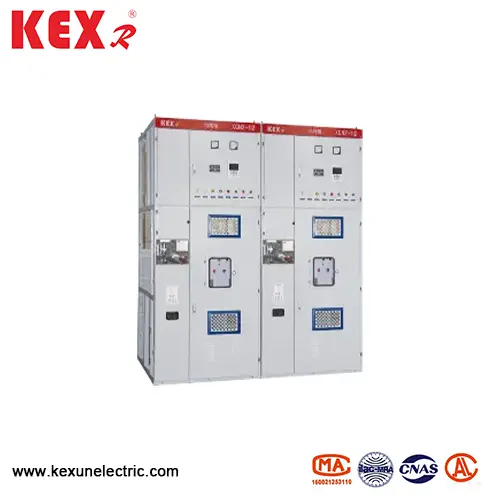

Bokstype Fast metall lukket bryterutstyr
De viktigste primære komponentene i XGN2-12-bokstype Fast metall lukket bryterutstyr som er spesielt produsert av Kexun i China Factory, er alle redesignet. Sammenlignet med håndcartutstyret og GG-1 (A) F-utstyr som hovedsakelig brukes for tiden, har XGN2-12-boksetype Fast metall lukket bryterutstyr høyere isolasjonsnivå og beskyttelsesnivå, og ingen fase-til-fase og fase-til-bakken klappbrett og isolerende gass brukes inne i, og ingen sekundær plugg brukes i sekundærkretsen.
Modell: XGN2-12
Merke: Kexr
Modell: XGN2-12
Merke: Kexr

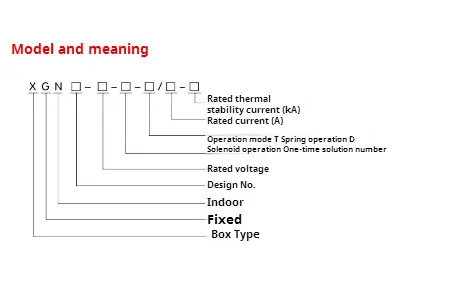

● Modell betydning
● Hovedsakelig tekniske parametere for XGN2-12 Boksetype Fast metall lukket bryterutstyr
|
Tall |
Punkt |
Enhet |
Data |
|
1 |
Nominell spenning |
Kv |
3,6,10 |
|
2 |
Maks driftsarbeidsspenning |
Kv |
3,5,8,9,11,5 |
|
3 |
Rangert strøm |
A |
5 ~ 3000 |
|
4 |
Rangerte bruddstrøm |
De |
16,20,31,5,40 |
|
5 |
Rangert kortslutningsavslutningsstrøm |
De |
40,50,80,100 |
|
6 |
Rangert kortslutningsdynamisk stabil strøm |
De |
40,50,80,100 |
|
7 |
Nominell varmestabil strøm |
De |
16,20,31,5,40 |
|
8 |
Rangert varme stabil tid |
S |
4 |
|
9 |
IP -grad |
|
Ip2x |
|
10 |
Bussystem |
|
Enkeltbuss eller med bypass |
|
11 |
Driftsmetode |
|
Elektromagnetisk eller vårenergilagringstype |
|
12 |
Dimensjoner （bredde*dybde*høyde） |
mm |
1100*1200*2650 (under 1000A) |
|
13 |
Vekt |
Kg |
1000 |
◆ Struktur
Denne XGN2-12-bokstypen Fast metall lukket bryterutstyr er en metall lukket boksestruktur, og utstyrsrammen er sveiset med vinkelstål. Utstyret er delt inn i et effektbryterrom, et bussrom, et kabelrom og et relérom med stålplater, og driften av hovedkomponentene i utstyret kan observeres gjennom observasjonsvinduet og lyslampen på fasaden. For å forbedre den tekniske ytelsen til utstyret, er hovedkomponentene (for eksempel effektbrytere og roterende frakoblinger) blitt redesignet. I henhold til utformingen av XGN2-12-bokstypen med faste metall-lukkede bryterutstyr, kan reléer installeres i relérommet, signalreléer, som indikerer instrumenter, signallys kan installeres på døren, og installasjonen og driftsrommet til overføringsbryteren, med bussrommet på baksiden og kabelrommet i den nedre delen, slik at brukerne kan koble sammen med bussrommet. Fronten er effektbryterrommet, som er praktisk for vedlikehold av utstyr. Se figur 1 og figur 2 og produkthåndboken for utstyrets interne mekanisme.

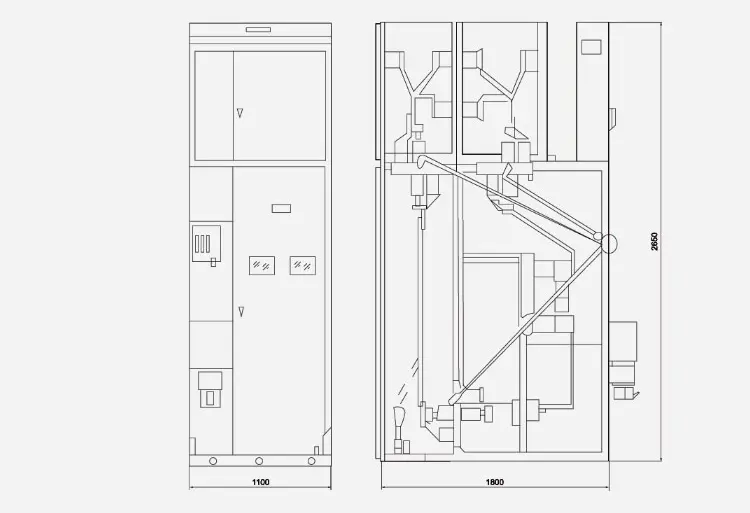

● XGN □ -12/07D disposisjonstegning

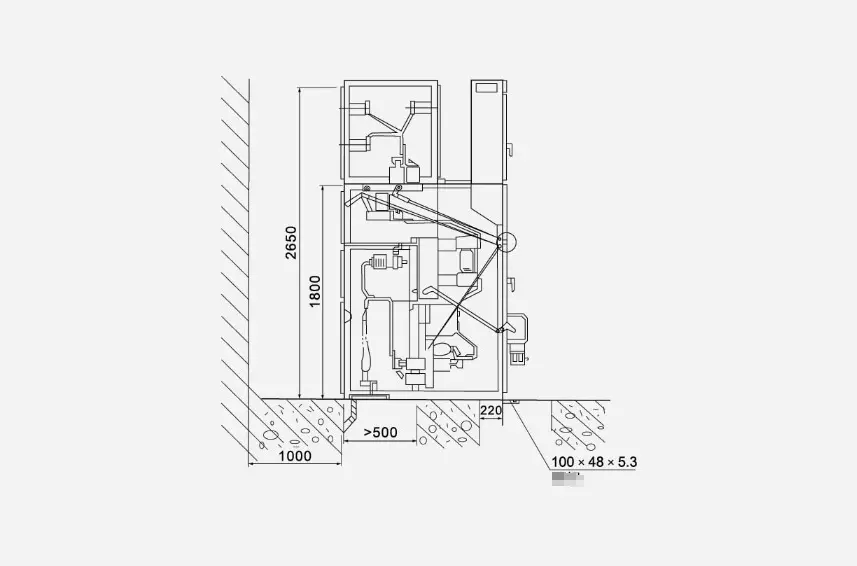

● XGN □ -12 (Outlet of Bypass-kabel) Oversikt Tegning

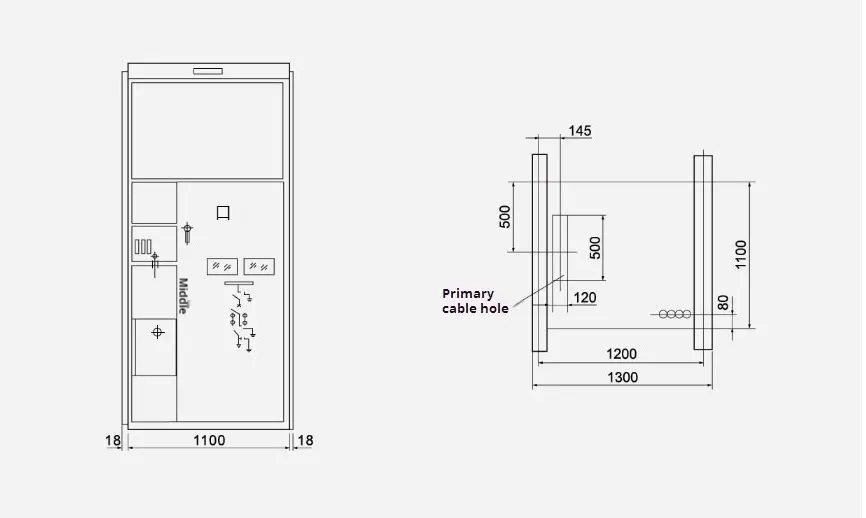

● Generell dimensjonsinstallasjonstegning
