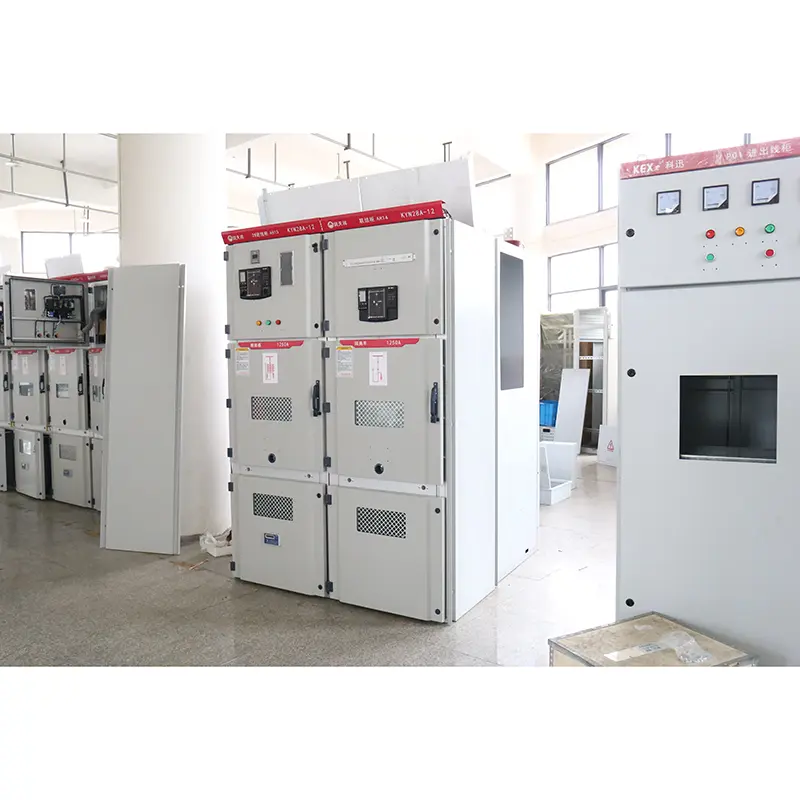

Åpen bryterenhet utstyrt med metall rustning

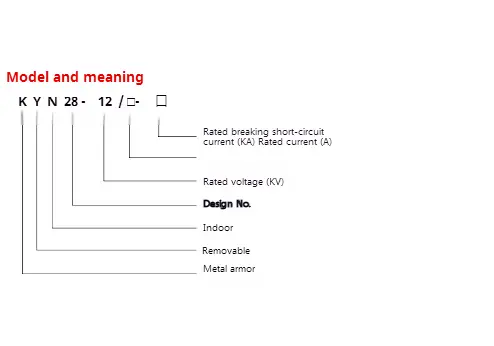

● Modell betydning

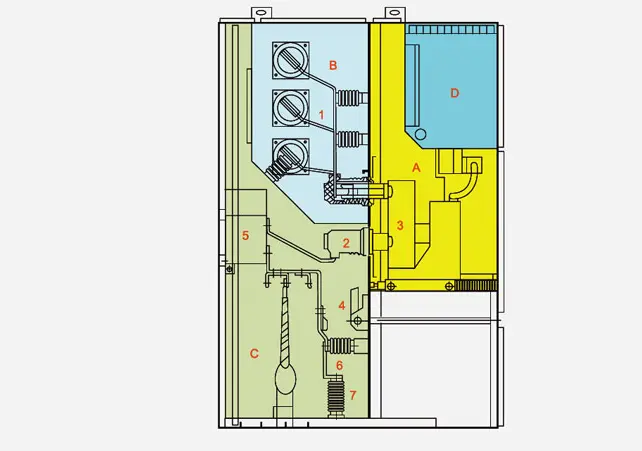

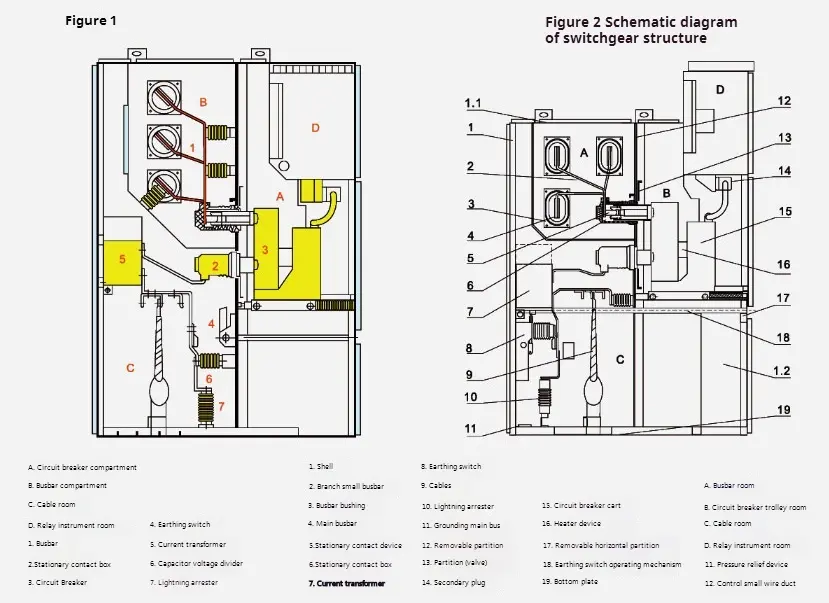

◆ Skjematisk diagram over den åpne bryterenheten utstyrt med metall rustningsstruktur

◆ Standarder

KYN28-12 Type Open Switch-enhet utstyrt med metall rustning oppfyller følgende standarder ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Åpen bryterenhet utstyrt med metall rustning består av to deler: et fast skap og en trekkbar del (håndcart for kort). Skallet med åpen bryterenhet utstyrt med metall rustning og partisjonene til hver funksjonell enhet er boltet av aluminium-sinkbelagte stålplater. Beskyttelsesnivået på skallet når IP4X, og beskyttelsesnivået for hvert rompartisjonsbrett og effektbryterdør er P2X når det åpnes. KYN28-12 Type Open Switch-enhet utstyrt med metall rustning kan utstyres med VS1, Zn 12V Type Vacuum Circuit Breaker Handcart og VD4 Type Vacuum Circuit Breaker Handcart, og VC Type Vacuum-kontaktprodusert av ABB Company, som kan installeres som dobbeltskap i parallell, som er, som er, som er, som er, som er, som er i gang. DIVECE kan installeres og feilsøkes på fronten, slik at den kan installeres mot veggen. Den største fordelen med å installere mot veggen er at det kan spare gulvplassen. I tillegg kan det installeres uten veggen, det vil si at det er en tosidig vedlikeholdstype. Den interne strukturoppsettet til de to er inkonsekvent, og fordelen er praktisk vedlikehold.

◆ Skall og partisjon

Skallet og partisjonen av den åpne bryterenheten utstyrt med metall rustning er laget av importerte aluminiumsbelagte sinkstålplater som er boltet etter å ha blitt bøyd av CNC-maskinverktøy, slik at det samlede bryterskapet kan opprettholde enhetligheten i størrelse. Den har sterk korrosjonsmotstand og oksidasjonsmotstand, og har høyere mekanisk styrke enn den samme stålplaten. Switch Cabinet er delt inn i håndcartrommet (effektbryterrom), bussrom, kabelrom og reléinstrumentrom (lavspenningsrom) etter partisjon. Skallet til hver enhet er uavhengig jordet.

◆ Produktoversikt

Skallet og partisjonen av den åpne bryterenheten utstyrt med metall rustning er laget av aluminium-sinkbelagte stålplater eller stålplater som er boltet etter å ha blitt behandlet og bøyd av CNC-maskinverktøy, slik at det samlede bryterskapet kan opprettholde enhetligheten i størrelse. Aluminium-sink-belagt stålplate har sterk anti-korrosjon og anti-oksidasjonseffekter, og har høyere mekanisk styrke enn den samme stålplaten. Bryterskapet er delt inn i håndcartrom, bussrom, kabelrom og reléinstrumentrom etter partisjoner, og skallet til hver enhet har uavhengig jording. Dørene til bryterskapet er alle sprayet med elektrostatisk plast for å få overflatene til å ha fordelene med påvirkningsmotstand, korrosjonsmotstand og vakkert utseende (farge kan tilpasses av brukere).

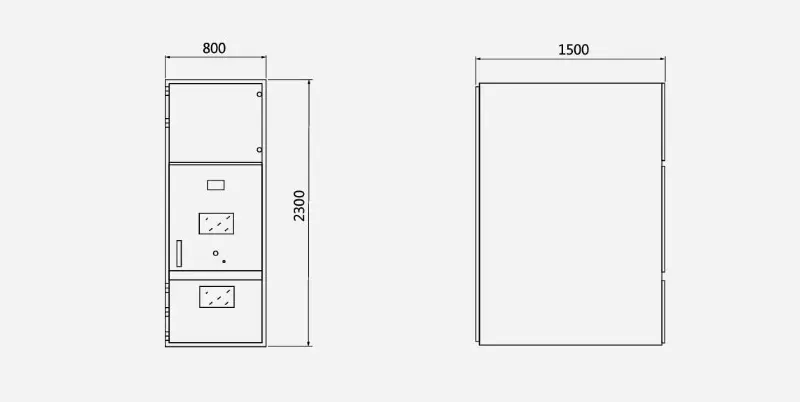

◆ Oversikt dimensjon

Oversiktsdimensjonene til Open Switch -enhet utstyrt med rustning av metall er som Belows ：

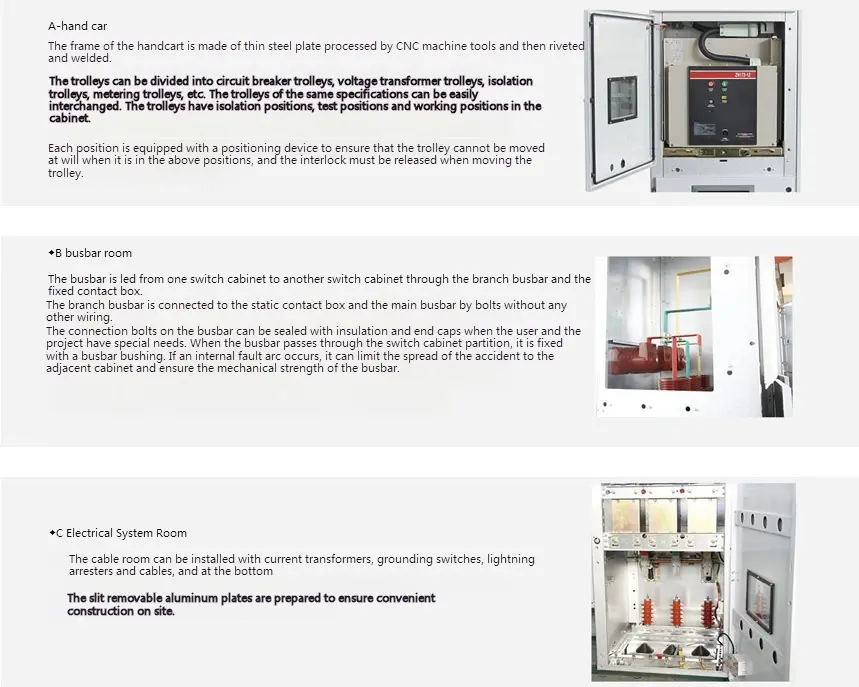

◆ Hovedkomponent
