HV Switchgear

● Bruke forhold

▶ Lufttemperatur: -10 ~ 40 ℃;

▶ Høyde: under 1000m

▶ Fuktighet: Relativ fuktighet: Det daglige gjennomsnittet mindre enn 95%, og det månedlige gjennomsnittet er ikke mer enn 90%

▶ Vanndamptrykk: Den daglige gjennomsnittsverdien er ikke mer enn 2,2 kpa, og den månedlige gjennomsnittsverdien er ikke mer enn 1,8 kpa ；; Når temperaturen plutselig synker, kan kondens kan oppstå, ledsaget av forurensning. Dette produktet er egnet for følgende to miljøforhold som er mer alvorlige enn normale forhold:

(1) Kondensering er ikke hyppig (ikke mer enn to ganger i måneden i gjennomsnitt) og den er litt forurenset;

(2). Generelt er det ingen kondens (ikke mer enn to ganger i året i gjennomsnitt), som er alvorlig forurenset

▶ HV -bryterutstyr er egnet for tøffe steder der det ikke er fare for brann og eksplosjon, og alvorlig forurensning er nok til å korrodere metaller og ødelegge isolasjon

▶ Kyn28-12 HV-bryterutstyret er egnet for steder der det ikke er voldelig vibrasjon, støt og vertikal helling overstiger ikke 80.

Note:

(1) HV -bryterutstyret tillater lagring og transport ved -30 ℃

(2) Når høyden overstiger 1000 meter, skal den håndteres i henhold til B/2102 "Tekniske krav for høyspent elektrisk apparat ved bruk av høydeområder"; Når høyden ikke overstiger 2000 meter, skal det ikke iverksettes noen tiltak for lavspent hjelpemyndighet;

(3) Når de faktiske bruksforholdene er forskjellige fra ovenstående, skal det forhandles av både brukeren og produsenten.

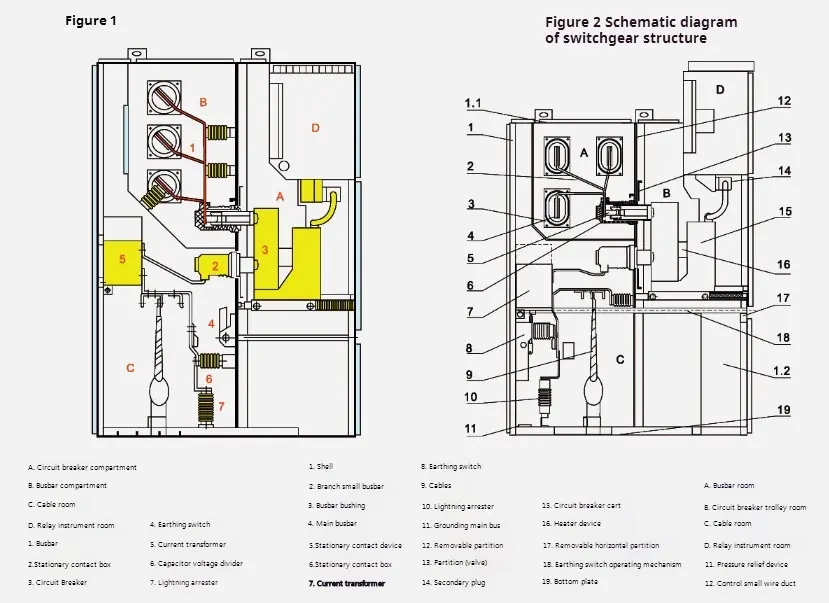

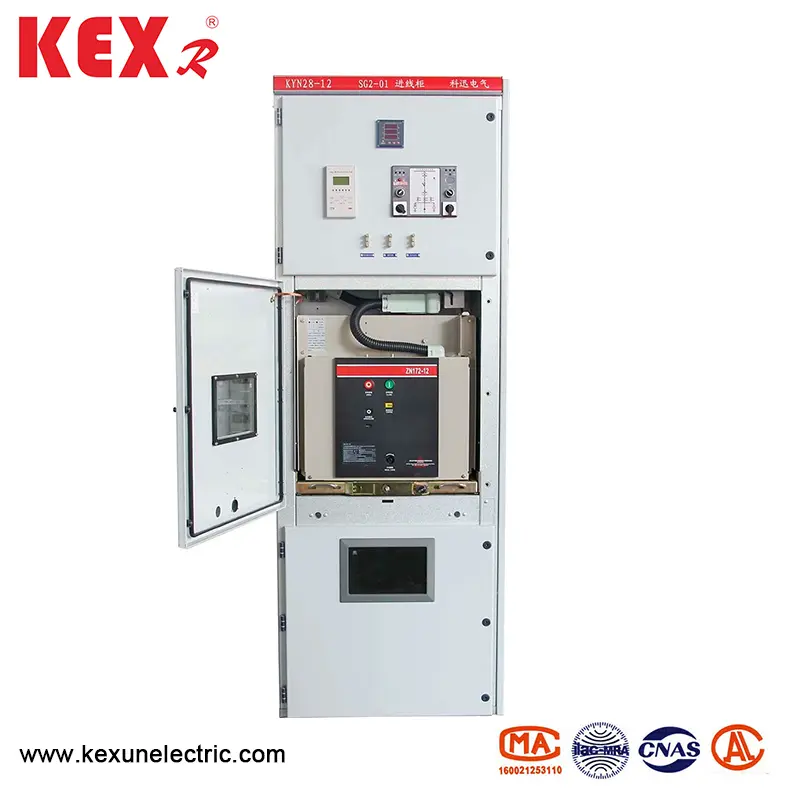

◆ HV -bryterutstyret består av to deler: et fast skap kropp og en trekkbar del (håndcart for kort) (se figur for det skjematiske diagrammet til HV -bryterutstyret Belows). Skallet på skaplegemet til bryterutstyret og klappetavlene til hver funksjonelle enhet er boltet av aluminium-sinkbelagte stålplater. Beskyttelsesnivået for bryterutstyrsskall når IP4x, og beskyttelsesnivået for hvert avdeling for partisjonskort og effektbryterdør er P2X når det åpnes. Kyn28-12 HV-bryterutstyret kan utstyres med VS1, Zn 12V Vacuum Circuit Breaker Handcart og VD4 Vacuum Circuit Breaker Handcart og VC Vacuum-kontaktor produsert av ABB Company. Bryterutstyret kan installeres i doble skap, det vil si i back-to-back-arrangement. Installasjon og feilsøking av bryterskapet kan utføres foran, slik at bryterskapet kan installeres mot veggen. Den største fordelen med å installere mot veggen er å redde gulvplassen. I tillegg kan HV-bryterutstyret installeres uten veggen, det vil si den tosidige vedlikeholdstypen. Den interne strukturoppsettet til de to er inkonsekvent, og fordelen er praktisk vedlikehold.

◆ HV -bryterutstyrstruktur

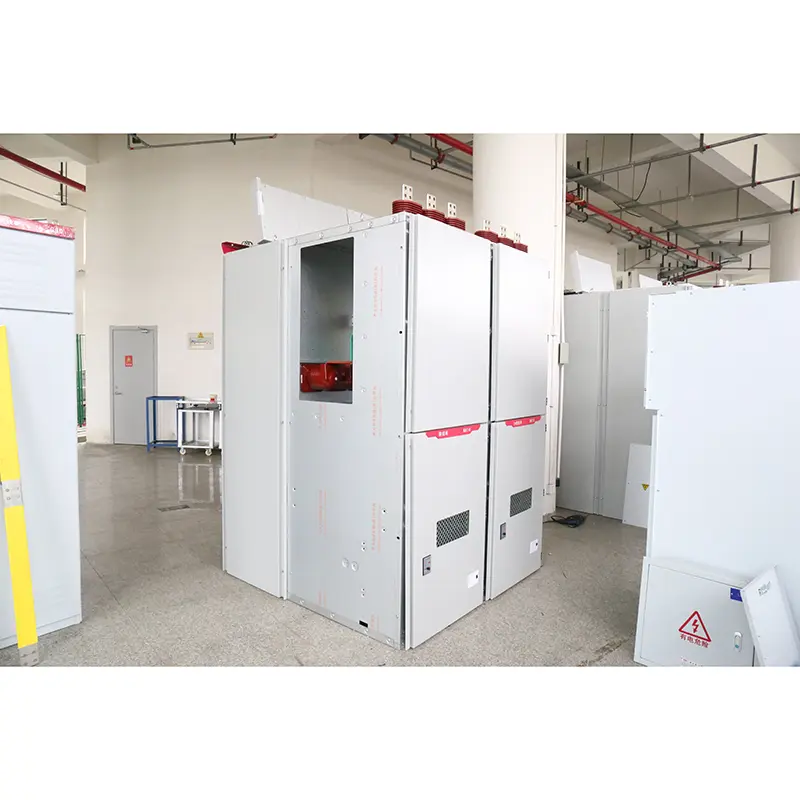

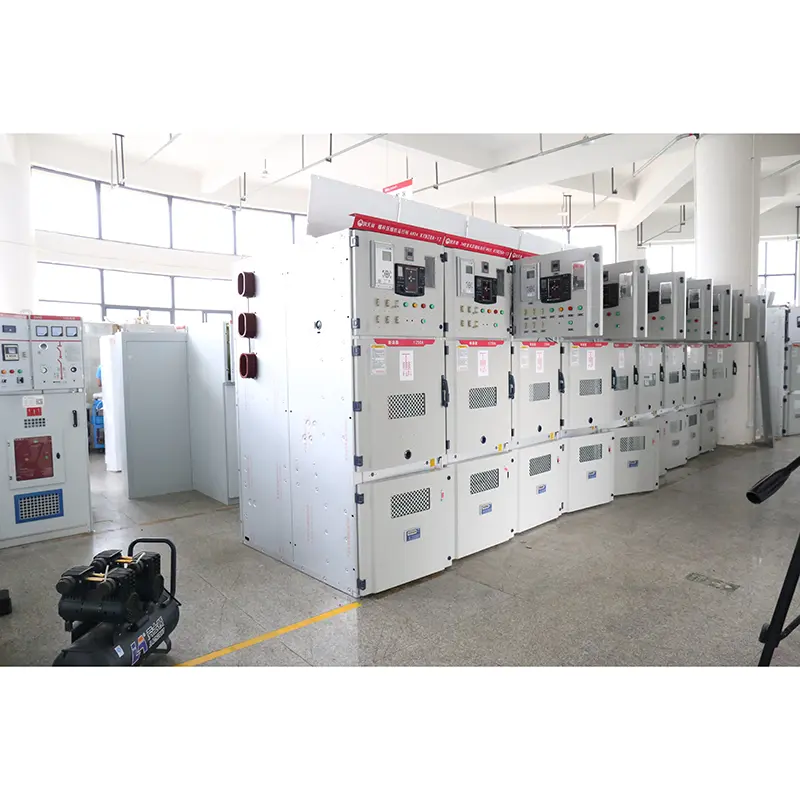

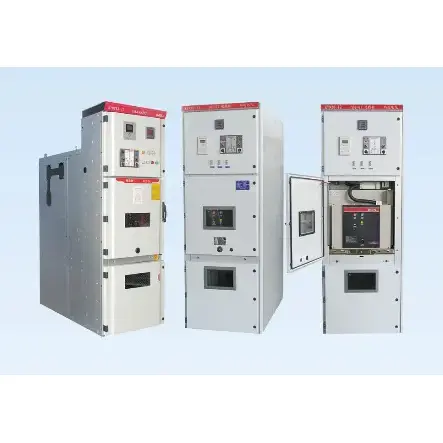

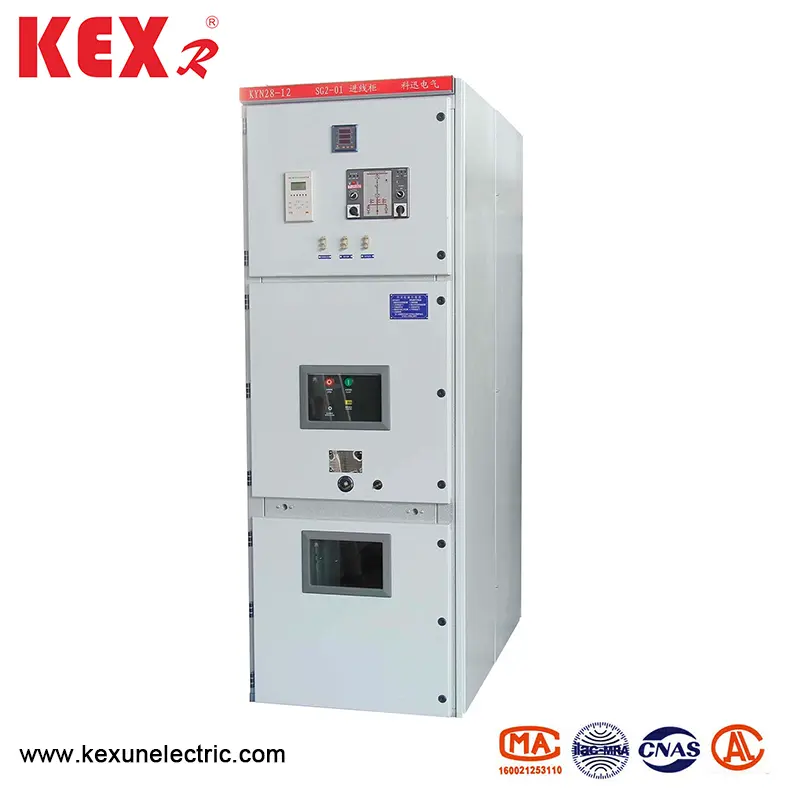

◆ Oversikt over Kyn28-12 Type HV Switchgear

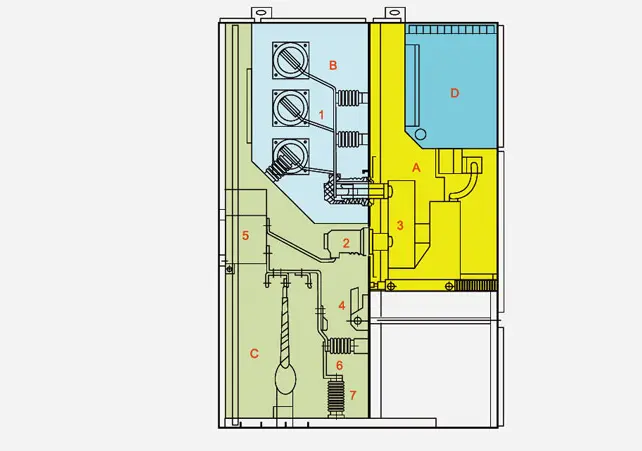

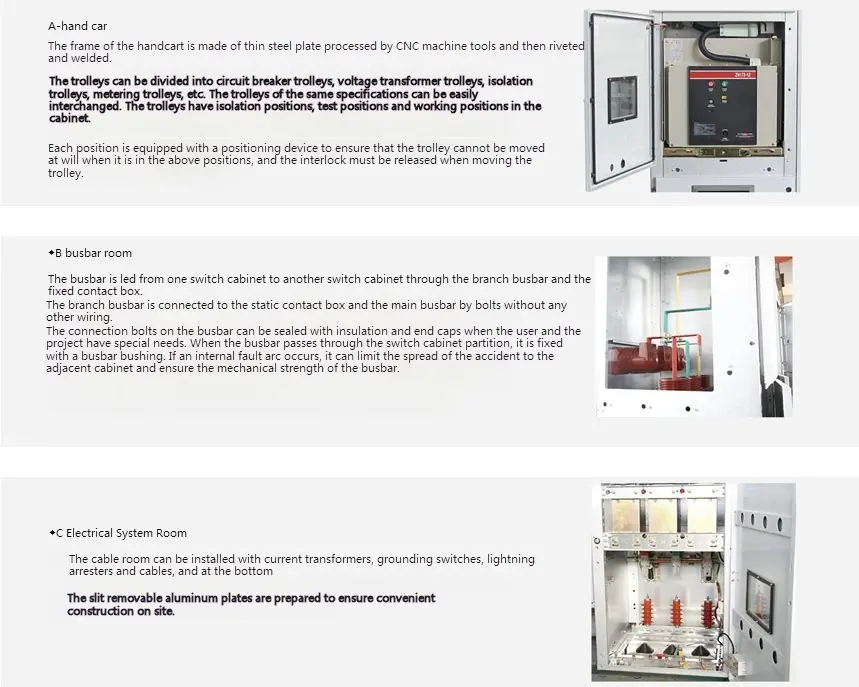

Kabinettskallet og partisjonen av HV-bryterutstyret er laget av aluminium-sinkbelagte stålplater eller stålplater som er boltet etter å ha blitt behandlet og bøyd av CNC-maskinverktøy, og det samlede bryterskapet kan opprettholde enhetligheten i størrelse. Aluminium-sink-belagt stålplate har sterk antikorrosjon og anti-oksidasjonseffekter og høyere mekanisk styrke enn den samme stålplaten. Interiøret av HV -bryterutstyret er delt inn i 1. Håndvognrom 2. BUSOM 3. Kabelrom 4. Reléinstrumentrom, og skallet til hver enhet har uavhengig jording. Dørene til bryterutstyret er alle sprayet med elektrostatisk plast for å få overflatene til å ha fordelene med påvirkningsmotstand, korrosjonsmotstand og vakkert utseende (farge kan tilpasses av brukere).

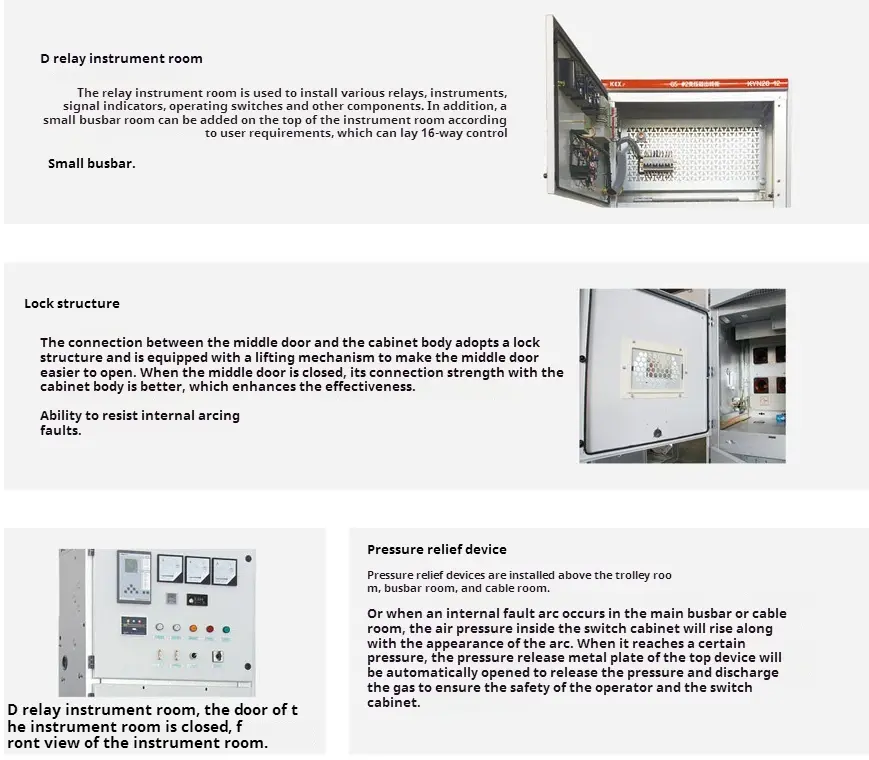

◆ Skall og partisjon

Skallet og partisjonen av KYN28-12 HV-bryterutstyr er laget av importerte aluminiumbelagte sinkstålplater som er boltet etter å ha blitt bøyd av CNC-maskinverktøy, slik at den samlede HV-bryterutstyret kan opprettholde enhetligheten i størrelse. Den har sterk korrosjonsmotstand og oksidasjonsmotstand, og har høyere mekanisk styrke enn den samme stålplaten. HV Switchgear er delt inn i Handcart Room (effektbryterrom), bussrom, kabelrom og reléinstrumentrom (lavspenningsrom) etter partisjon. Skallet til hver enhet er uavhengig jordet.

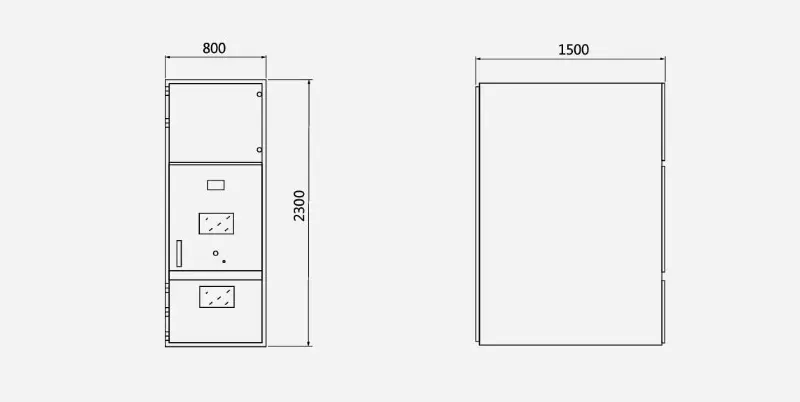

◆ Omrissedimensjonene til HV -bryterutstyr er som Belows ：
