Høyspenningsringnettskap
Som en kjent produsent av høyspenningsringnettskap i Kina, har Kexuns HXGN (H) □ -12 -serieprodukter kjennetegnene på enkel struktur, fleksibel drift, pålitelig interlocking og praktisk installasjon, og kan gi tilfredsstillende tekniske løsninger for forskjellige applikasjoner og forskjellige brukere.

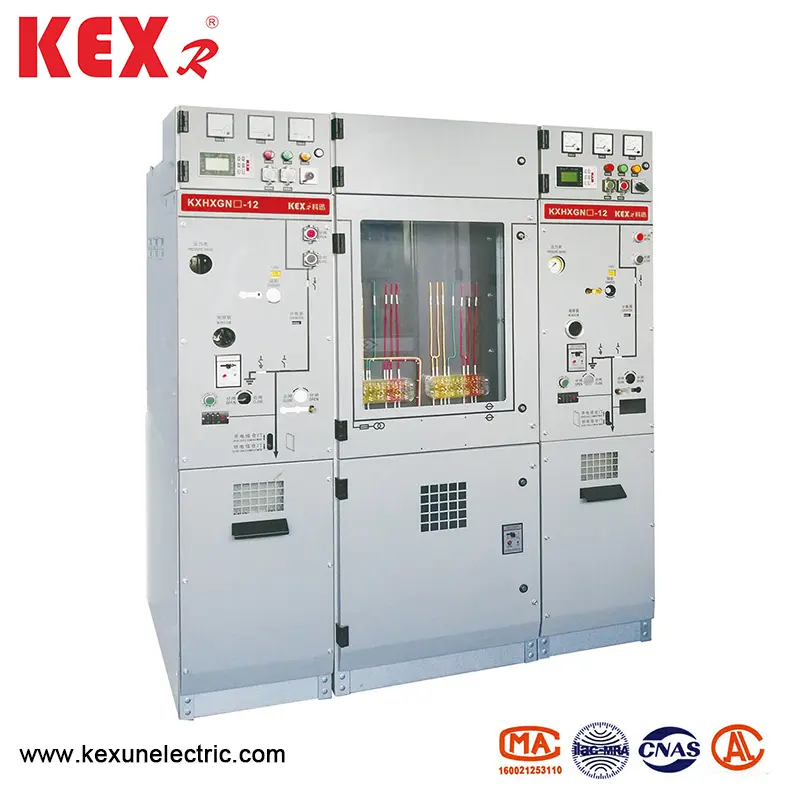

Modell: HXGN (H) □ -12
Merke: Kexr
Modell: HXGN (H) □ -12
Merke: Kexr
● Produktoversikt
Høyspenningsringnettskapet laget av Kexun vedtar avansert sensingteknologi, informasjonsteknologi og enkel og fleksibel konfigurasjonsordning for å imøtekomme det stadig skiftende markedets etterspørsel og også oppfylle kravene til Power Grid Intelligence.
HXGN (H) □ -12 Høyspenningsringen Nettverk er egnet for industrielle og sivile kabelringnettverk og distribusjonsnettverksterminalprosjekter. Som aksept og distribusjon av elektrisk energi, er den spesielt egnet for strømfordeling i byområder, små sekundære transformatorstasjoner, byttestasjoner, kabelfilialboks, bordetypesimensjoner, industri- og gruvebedrifter, kjøpesentre, flyplasser, t-bane, vindkraftproduksjon, sykehus, stadioner, jernbaner, tunger og andre steder.
HXGN (H) □ -12 oppfyller kravene i relevante nasjonale standarder, standarder for elektrisk kraftindustri, internasjonale standarder og andre standarder. Bryterne og de viktigste elektriske komponentene er integrerte moduler, og de ledende delene mellom faser er innkapslet ved fast isolasjon. Skjermede kabelkontakter brukes til eksterne ledninger, og skjermede isolerte busser brukes til å koble til busser av funksjonelle enheter. Derfor forbedres brukssikkerheten kraftig. Samtidig vedtar driftsmekanismen vårmekanismen, og dens mekaniske levetid er mer enn 10000 ganger. Alle driftsdata og utstyrsstatus kan overvåkes eksternt og uten tilsyn. Det er en overlegen strømfordelingsenhet.
Følgende enheter kan velges i skapet for å danne en økonomisk og praktisk strømforsyningsenhet: Vacuum Circuit Breaker Unit (630A, 20-25KA); Vakuumbelastningsbryterenhet (630, 20-25ka).
● Tekniske parametertabeller
◆ Bryterskap
|
Punkt |
Enhet |
Data |
||
|
Nominell spenning |
Kv |
12 |
||
|
Nominell frekvens |
Hz |
50 |
||
|
Rangert isolasjonsnivå |
1 min effektfrekvens tåler spenning |
Bakken, alternativ |
Kv |
42 |
|
Isolasjonsbrudd |
48 |
|||
|
Lyn impuls motstandsspenning (topp) |
Bakken, alternativ |
Kv |
75 |
|
|
Isolasjonsbrudd |
85 |
|||
|
1min kraftfrekvens tåler spenning av kontrollsløyfe (til bakken) |
Kv |
2 |
||
|
Rangert strøm |
A |
630 |
||
|
Rangert på kort sikt tåler strøm (virtuell verdi) |
Hovedkrets/jordingsbryter |
De |
24/4s |
|
|
Jordingstilkoblingssløyfe |
De |
21.7/4s |
||
|
Rangerte topp tåler strøm |
Hovedkrets/jordingsbryter |
De |
63 |
|
|
Jordingstilkoblingssløyfe |
De |
54.5 |
||
|
Rangerte kortslutningsbrytende strøm og tider |
Ka/tid |
25/30 |
||
|
Rangert kortslutning Lukkestrøm (topp) |
De |
63 |
||
|
Rangert kabellading Brytningsstrøm |
A |
25 |
||
|
Rangert drift av effektbryter |
|
0-0.3S-CO-180S-CO |
||
|
Mekanisk liv |
Kretsbrudd /isolasjonsbryter |
Tid |
10000/3000 |
|
|
IP -grad |
Forseglet boks |
|
IP67 |
|
|
Switchgear Shell |
|
Ip4x |
||
|
Gasstrykk |
Nominell gassladningsnivå (20 ℃, måletrykk) |
MPA |
0.02 |
|
|
Rangert gass min funksjonsnivå (20 ℃, måletrykk) |
MPA |
0 |
||
|
Tetningbarhet |
Årlig lekkasjehastighet |
%/År |
≤0,05 |
|
◆ Last bryterskap
|
Punkt |
Enhet |
Data |
||
|
Nominell spenning |
Kv |
12 |
||
|
Nominell frekvens |
Hz |
50 |
||
|
Rangert isolasjonsnivå |
1 min effektfrekvens tåler spenning |
|
Kv |
|
|
|
|
|||
|
Lyn impuls motstandsspenning (topp) |
|
Kv |
|
|
|
|
|
|||
|
1min kraftfrekvens tåler spenning av kontrollsløyfe (til bakken) |
Kv |
2 |
||
|
Rangert strøm |
A |
630 |
||
|
Rangert på kort sikt tåler strøm (virtuell verdi) |
Hovedkrets/jordingsbryter |
De |
24/4s |
|
|
Jordingstilkoblingssløyfe |
De |
21.7/4s |
||
|
Rangerte topp tåler strøm |
Hovedkrets/jordingsbryter |
De |
63 |
|
|
Jordingstilkoblingssløyfe |
De |
54.5 |
||
|
Rangert kortslutning Lukkestrøm (topp) |
Lastbryter/bakkebryter |
De |
63 |
|
|
Rangert aktiv belastning som avbryter strømmen |
A |
630 |
||
|
Rangerte lukket sløyfe som avbryter strømmen |
A |
630 |
||
|
5%vurdert aktiv belastning som avbryter strømmen |
A |
31.5 |
||
|
Rangert kabellading Brytningsstrøm |
A |
10 |
||
|
Rangerte aktivt belastningstider |
Tid |
100 |
||
|
Ground Fault Strømbrudd |
A/gang |
31.5/10 |
||
|
Krets- og kabellading av strømavbrudd under bakkefeilstrøm. |
A/gang |
17.4/10 |
||
|
Mekanisk liv |
Kretsbrudd /isolasjonsbryter |
Tid |
10000/3000 |
|
|
IP -grad |
Forseglet boks |
|
IP67 |
|
|
Switchgear Shell |
|
Ip4x |
||
|
Gasstrykk |
Nominell gassladningsnivå (20 ℃, måletrykk) |
MPA |
0.02 |
|
|
Rangert gass min funksjonsnivå (20 ℃, måletrykk) |
MPA |
0 |
||
|
Tetningbarhet |
Årlig lekkasjehastighet |
%/År |
≤0,05 |
|

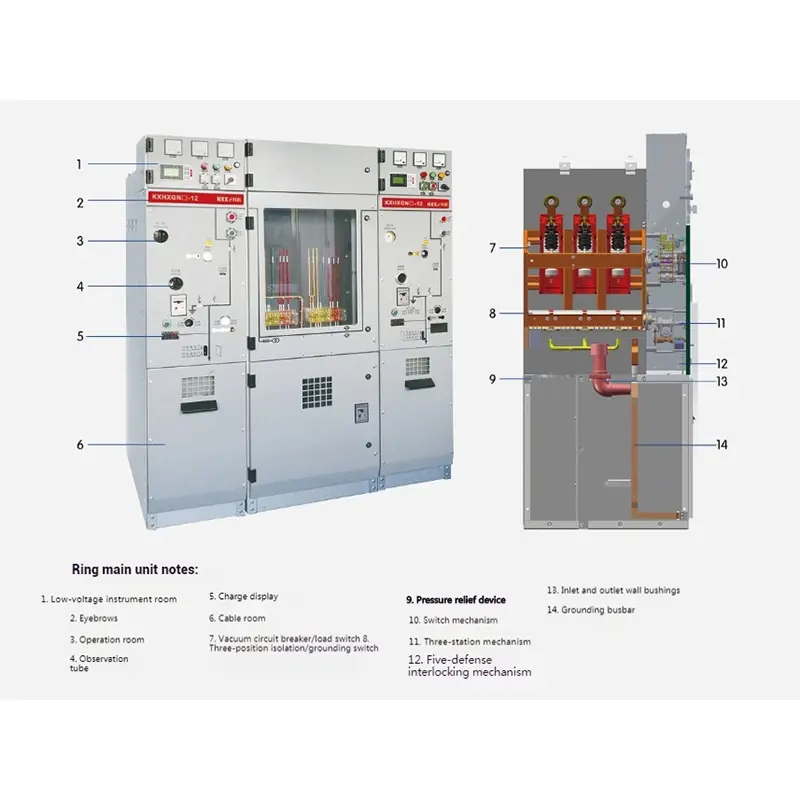

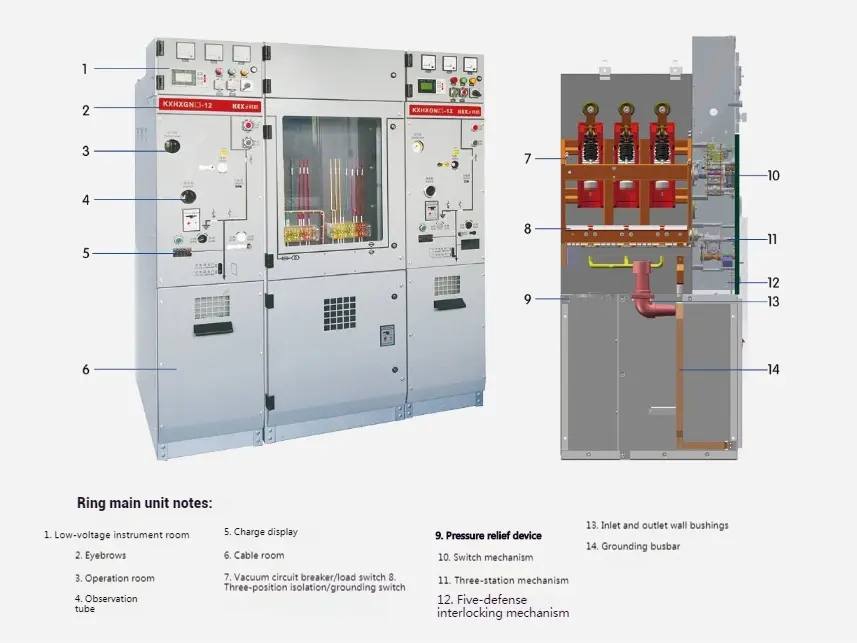

● Produktstruktur

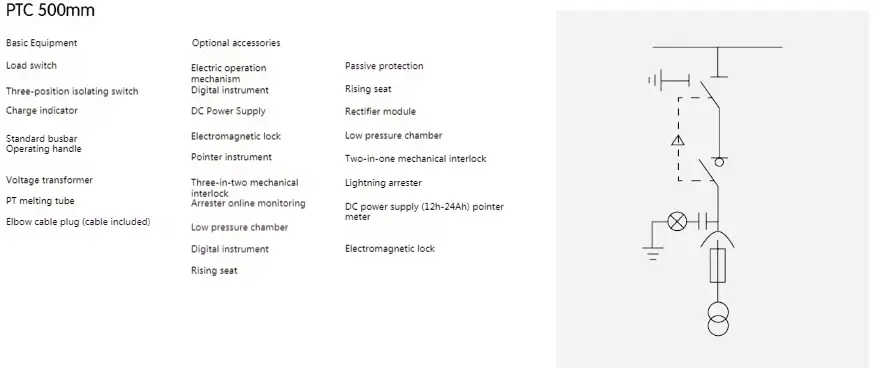

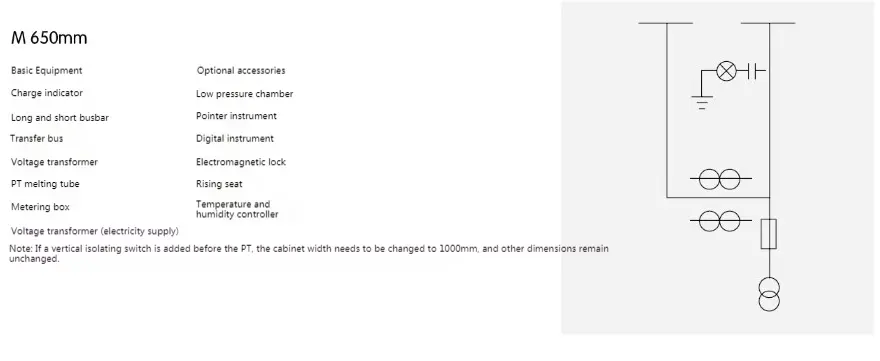

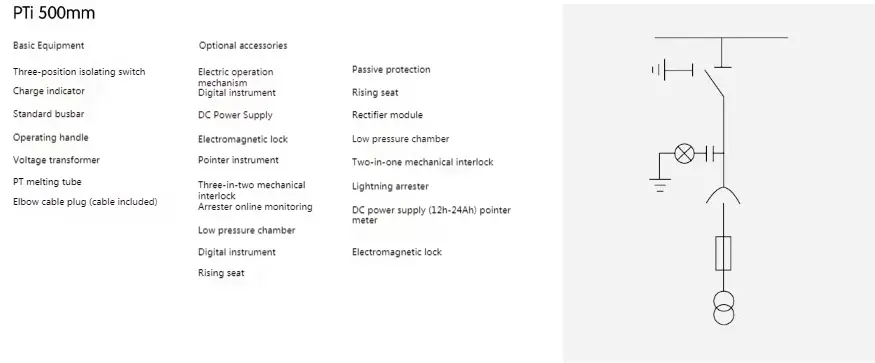

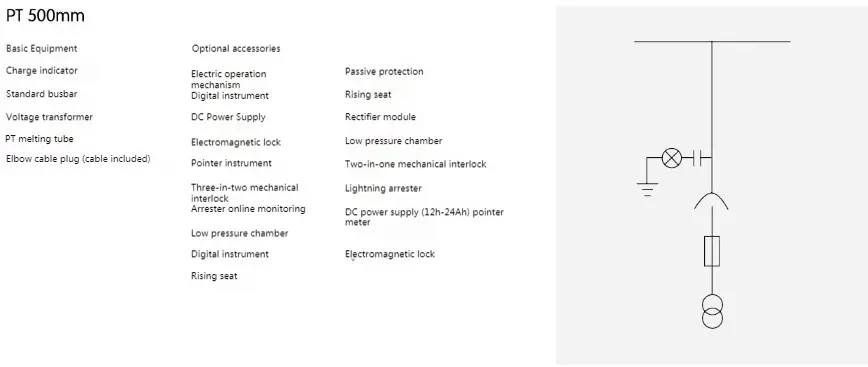

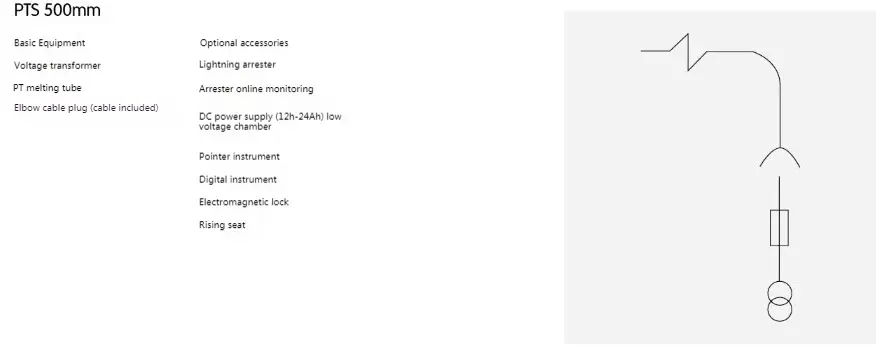

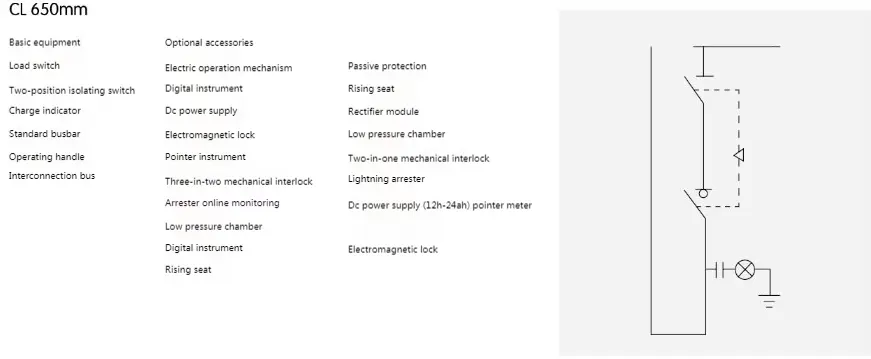

● Tildelingsplan for høyspenningsringnettskap

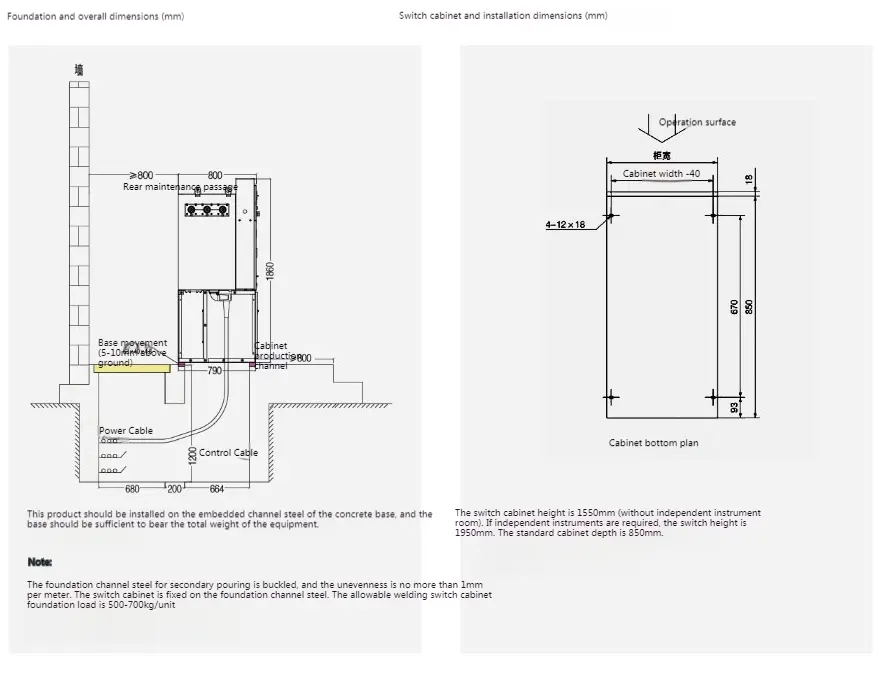

◆ Installasjonsinstruksjoner
