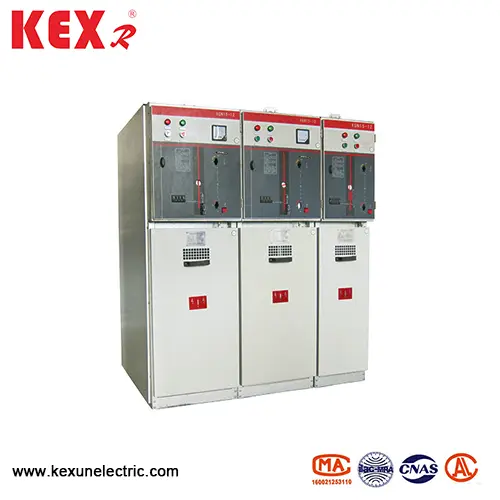

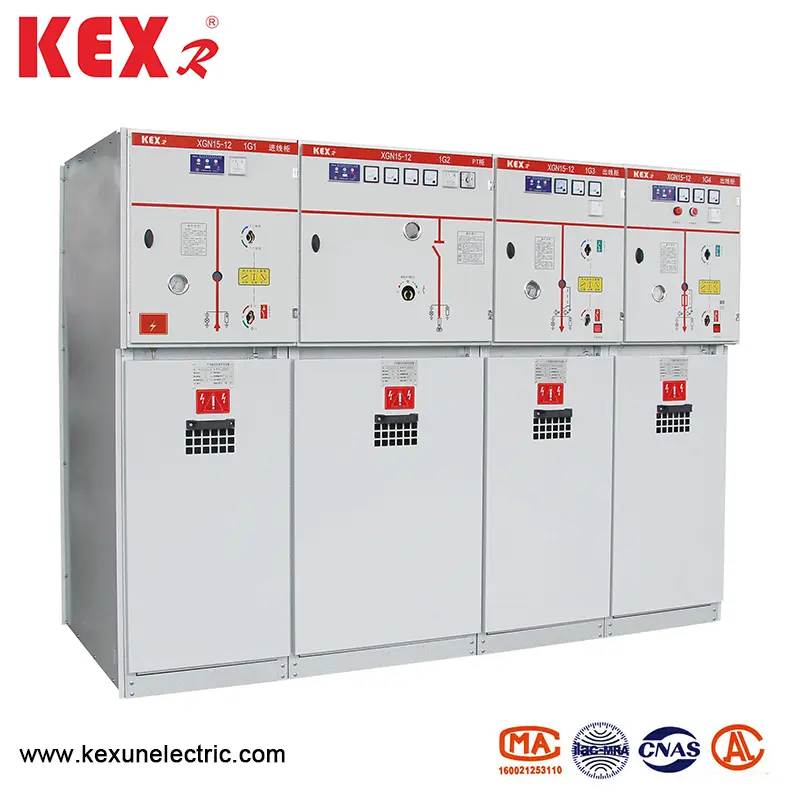

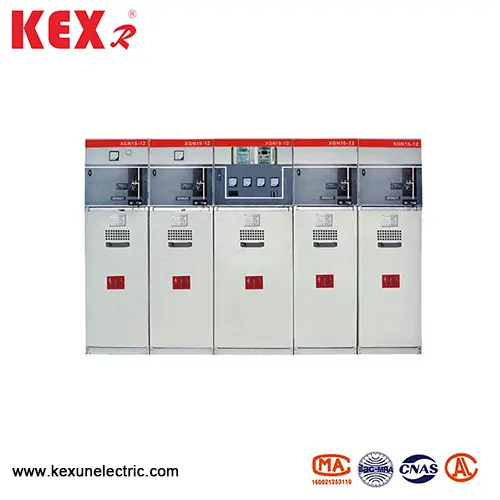

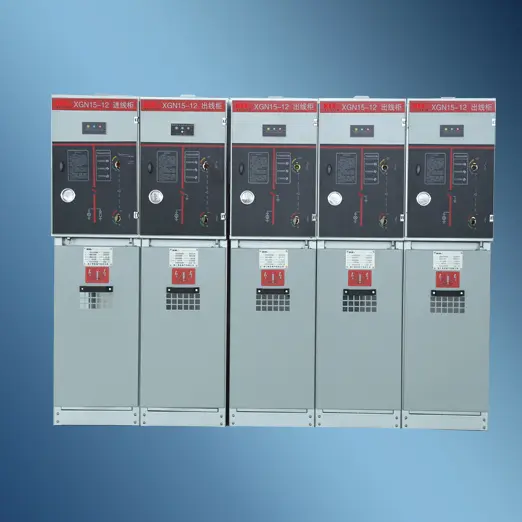

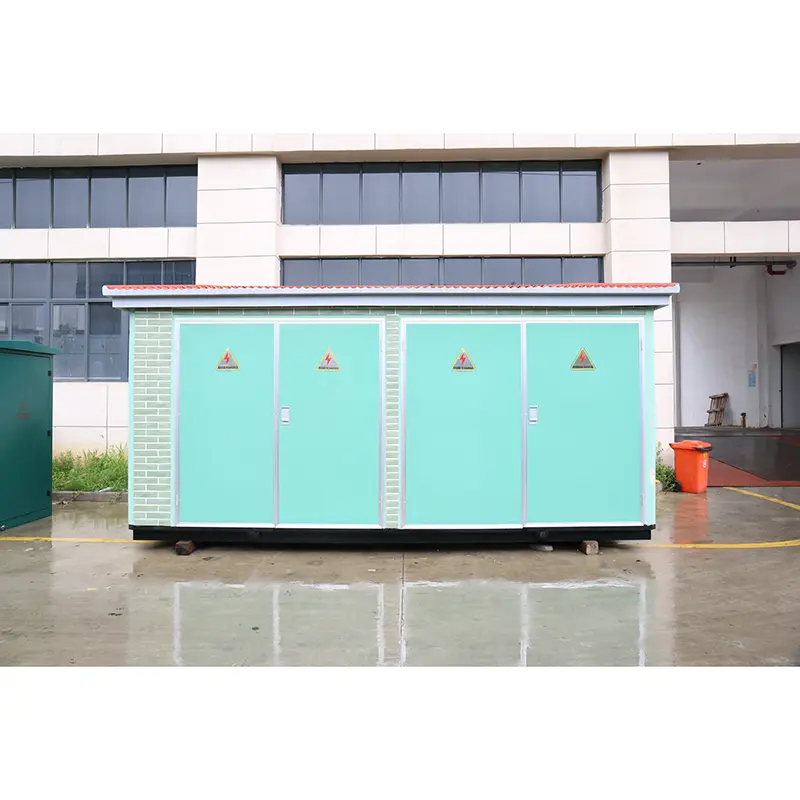

HEXAFLUORIDE RING HOVEDENHET

● Hovedapplikasjon

XGN15-12 Type Heksafluorid Ring Hovedenhet egnet for AC 50Hz og 12kV kraftsystemer, mye brukt i industrielle og sivile kabel-ringnettverk og strømforsyningsterminalprosjekter, spesielt egnet for urbane boligområder, små sekundære pynt, flyplasser, industrielle og gruvedrifter, shopping kjøpesenter, flyplasser, vingmakten.

● Bruksbetingelser

▶ Høyde: ≤ 1000 moh. (Hvis du har spesielle krav, vennligst angi dem når du bestiller)

▶ Miljøsemperatur: -25 ~ 40 ℃

▶ Den gjennomsnittlige daglige relative fuktigheten ： ≤95%

▶ Den gjennomsnittlige månedlige relative fuktigheten ： ≤90%;

▶ Sjokkmotstandsgrad ： 8 grad

▶ Plasser fri for voldelig vibrasjon, påvirkning, brann, kjemisk korrosjon og eksplosjon.

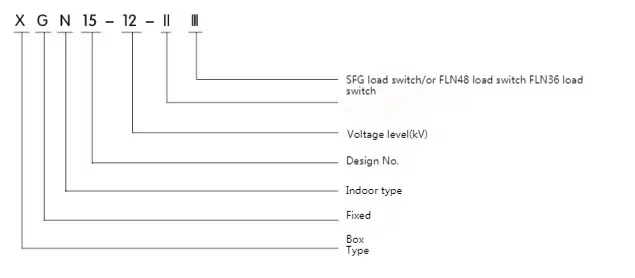

● Modell og mening

● Kriterier møtes

XGN15-12 HEXAFLUORIDE RING HOVEGENHETT FORMÅL Følgende kriterier:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Tekniske parametere og dimensjon

● Struktur og grunnleggende komponenter i lastbryterskap

◆ XGN15-12 Type HEXAFLUORIDE RING Hovedenhetstruktur: Busrom+Lastbryter Kabelrom+Driftsmekanisme+Interlocking Mechanism og lavspent kontrollrom

◆ Lastbryteren

En tre-stasjonslastbryter er installert i bryterrommet. Skallet til belastningsbryteren er laget av epoksyharpiks og fylt med svovelheksafluorid (SF). ) Gassen er et isolerende medium, og SF kan installeres i bryterrommet i henhold til kundens krav. Gasstetthetsmåler eller gasstetthetsmåler med alarmkontakt.

◆ Kabelrom

Lastbryterskapet har rikelig med kabelrom, som hovedsakelig brukes til kabelforbindelse, slik at en-kjerne- eller tre-kjerne-kabler kan kobles til med enkle ubeskrivede kabelhoder, og samtidig kan lynet, nåværende transformator, nedre jordingsbryter og andre elementer installeres i god plass. I henhold til standarddesignet har skapdøren observasjonsvindu og sikkerhetsinnlåssenhet, og bunnplaten på kabelrommet er utstyrt med tetningsdeksel og kabelklemme med støtteramme av passende størrelse. Bunnplaten og inngangsdøren på kabelrommet kan fjernes for å lette kabelinstallasjonen.

◆ Eltningsmekanisme, sammenlåsningsmekanisme og lavtrykkskontrollrom

Lavspenningsrommet med interlock spiller rollen som kontrollpanel samtidig. Lavspenningskammeret er utstyrt med fjærdriftsmekanisme med posisjonsindikator, mekanisk lås og enhet, og kan også være utstyrt med hjelpekontakter, trippingspole, nødutviklingsmekanisme, kapasitiv live display, nøkkellås og elektrisk driftsanordning. Samtidig kan plassen i lavspentkammeret også utstyres med kontrollkrets, måleinstrument og beskyttelsesrelé. Det 750 mm brede skapet har to identiske lavspentkamre, som kan utstyres med mer tilbehør. Hele XGN15-bryterskapet kan deles inn i to deler, den øvre delen av skapet inkluderer bussrom, lastbryter, driftsmekanisme og lavspentrom, som er atskilt fra det nedre kabelrommet. Derfor kan utstyret som er installert i den øvre enheten trygt og praktisk overhalt og reformeres, og hele øvre enheten kan byttes ut.

◆ Bussrommet

Bussrommet er ordnet i den øvre delen av skapet. I bussrommet er hovedbussene koblet sammen og løper gjennom hele raden med bryterskap

◆ Grunnleggende komponenter OFXGN15-12 Type Heksafluorid Ring Hovedenhet

▶ FLN36 Switch er utviklet og produsert av selskapet ved å innføre utenlandsk teknologi og i henhold til kravene i innenlandsk kraftsystem.

▶ Lastbryteren har tre tilstander: lukking, åpning og jording. De dynamiske og statiske kontaktene til belastningsbryteren er plassert i den støpende epoksyharpiksskallet med armert struktur, og SF. Gassen er bue som slukker mediet, og lufttrykket er 14 bar. Hver lastbryter er forseglet og vedlikeholdsfri, og barometeret kan velges separat. Den typiske installasjonsmetoden for belastningsbryter i ringnettverk er å plassere en stålpartisjon mellom kabelrom og bussrom og installere den horisontalt. Denne installasjonsmetoden isolerer bussrommet fra kabelrommet for å oppfylle de strenge sikkerhetskravene for drift og vedlikehold. Hvis bue oppstår inne, er det et strukturelt svakt punkt på baksiden av lastbryterskallet, som vil bli vasket bort, og deretter vil buesnuseventilen på skapet bli vasket bort og overtrykksluftstrømmen vil bli ledet utenfor skapet.

▶ Lastbryteren har to driftsmekanismer ： Enkeltfjærens driftsmekanisme (K-type) og dobbel fjærdriftsmekanisme (A-type), den elektriske mekanismen kan tilsettes de ovennevnte to typer driftsmekanismer for å realisere fjern elektrisk kontroll.
