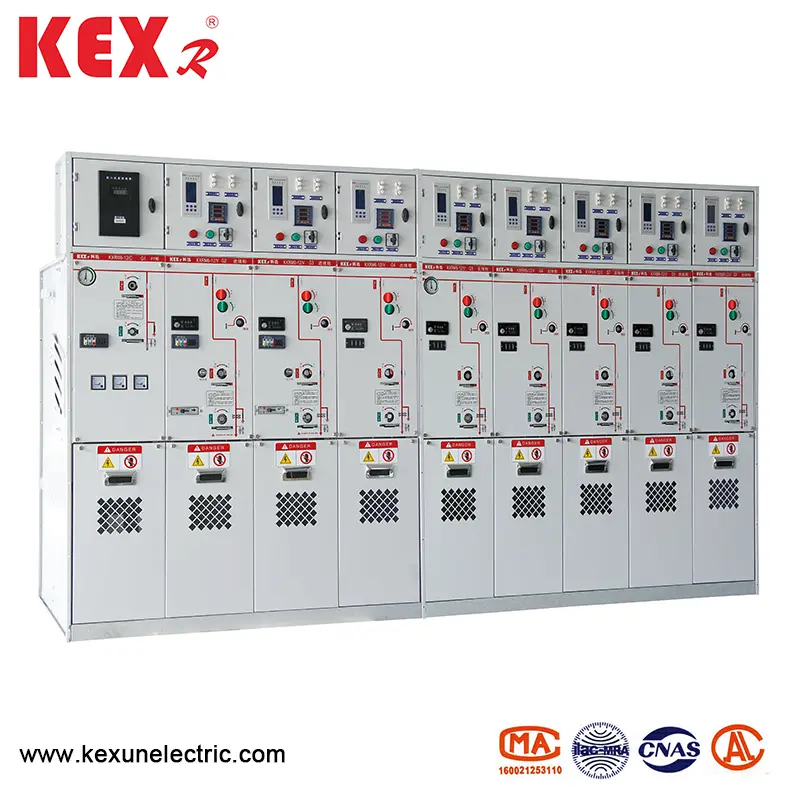

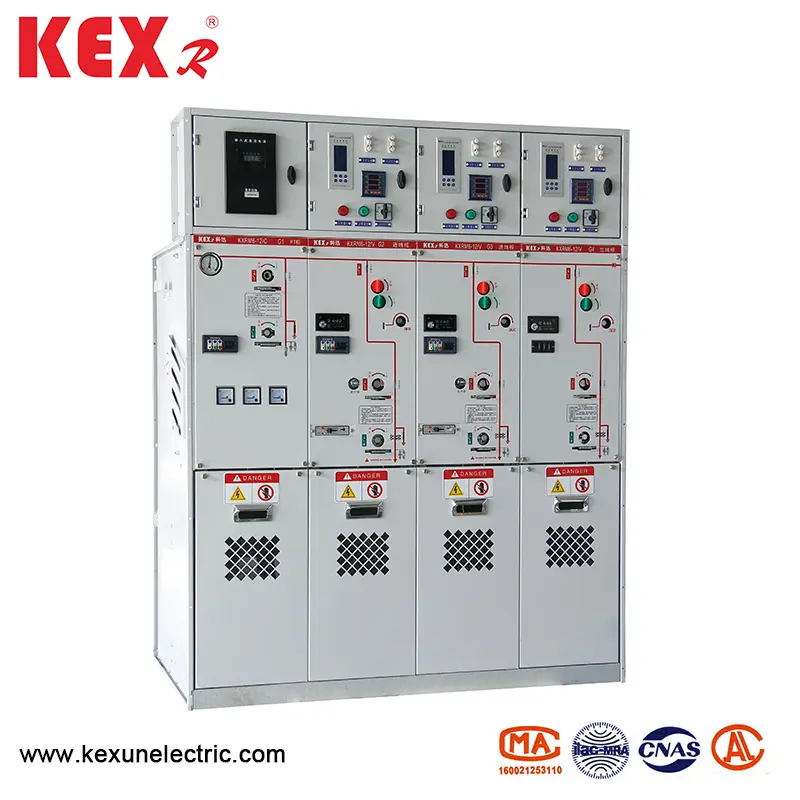

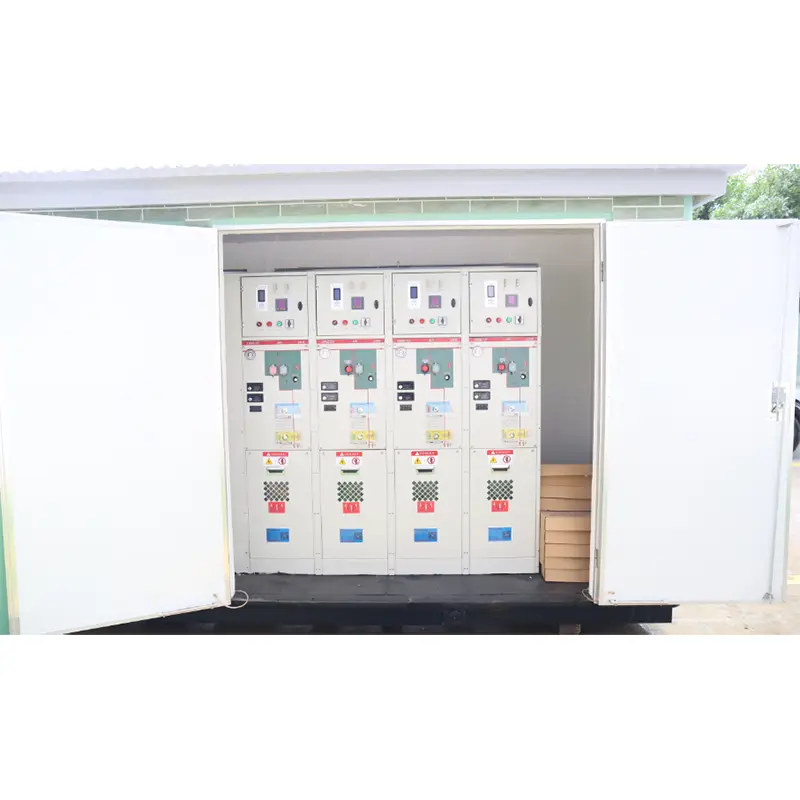

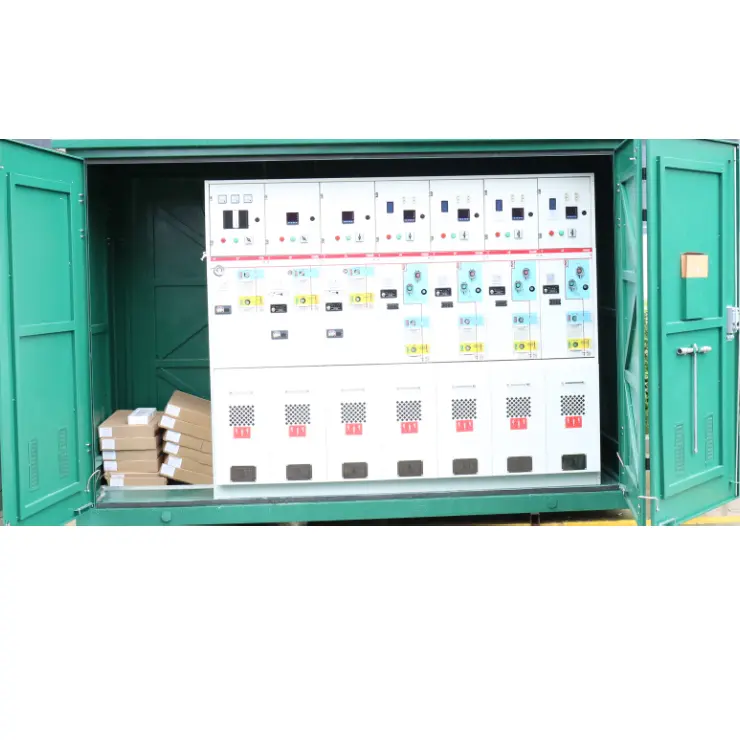

Alt lukket isolert gassskap

● Bruksbetingelser

KXMR6-12 Type Alle lukkede isolerte gassskap er egnet for forskjellige miljøer som høy og lav temperatur (+40 ℃ ~ -40 ℃), fuktighet, støv, saltforurensning, gruver og høy høyde (1000 m), kortvarig nedsenking i vann innen 24 timer påvirker ikke bruken.

Merk: Hvis høyden er høyere, vennligst angi den spesifikke høyden.

● Produktfunksjoner

▶ KXRM6-12 Alle lukket isolert gassskap bruker SF6-gass som bue som slukker og isolerer medium.

▶ Kabinettet er fullt forseglet og isolert; Busslør, brytere og levende deler er helt innelukket i skall i rustfritt stål.

▶ Hulrommet er fylt med 1,4 bar SF6-gass, og beskyttelsesnivået når IP67: Hele bryterenheten påvirkes fullstendig av ytre miljøforhold, noe som kan sikre normal drift av bryteren selv i ekstreme tilfeller som kortvarig vanndypning, og produktet er vedlikeholdsfritt for livet.

▶ Kabinettet har en perfekt "fem-forebygging" sammenlåsingsenhet, som fullstendig eliminerer mulige driftssvikt for personell og utstyr forårsaket av menneskelig misoperasjon.

▶ Alle skap har pålitelige trygge trykkavlastningskanaler, som kan sikre operatørens personlige sikkerhet selv i ekstreme tilfeller.

▶ Kabinettet er delt inn i to typer: Fast enhetskombinasjon og utvidbar enhetskombinasjon.

▶ Størrelsen på KXRM6-12 Alle lukkede isolerte gassskap er praktisk å installere, og det kan være egnet for steder med smal plass og dårlige miljøforhold.

▶ Kabinettet kan være utstyrt med elektriske, fjernkontroll- og overvåkningsenheter i henhold til forskjellige behov for brukere.

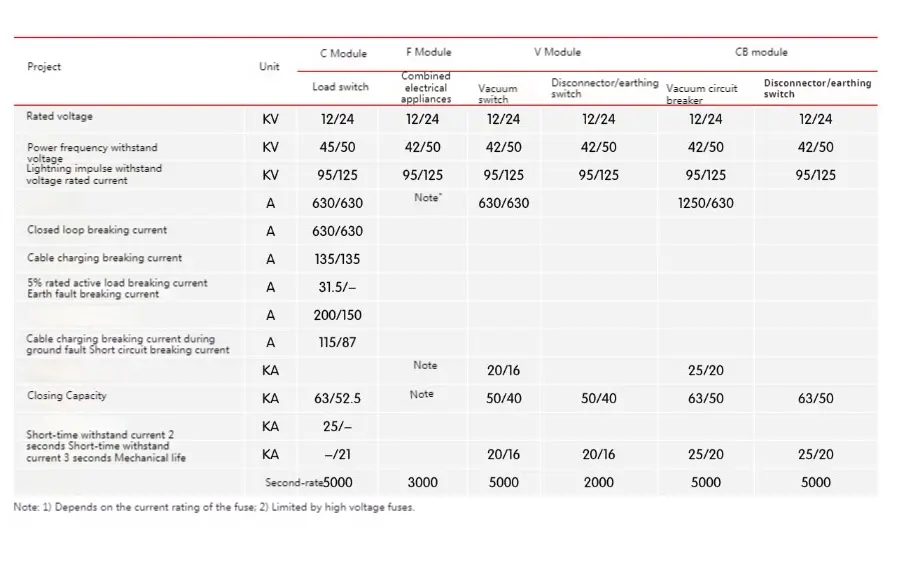

● Teknisk parameter

● Transformator og linjebeskyttelse

KXRM6-12 alle lukkede isolerte gassskapsenhetskombineringstypen gir to transformatorbeskyttelsesmodus, nemlig belastningsbryter-sikringskombinasjonsapparatet og effektbryteren med relébeskyttelse.

1. Transformatorbeskyttelse er en kombinasjon av strømbegrensende høyspenningssikring og belastningsbryter. Sikringsrommet vil bli installert bak en egen låst kabinett som ligger foran enheten. Lastbryteren bruker en lagringsmekanisme for vårenergi, som kan utløses av sikringsspissen.

2. I orden for å lette utskifting av sikringen, kan driftshåndtaket brukes til å fjerne sluttdekselet på sikringskammeret. Tripping-mekanismen til sikringen er forhåndsposisjonert, noe som sikrer den vanntette ytelsen til hele systemet.

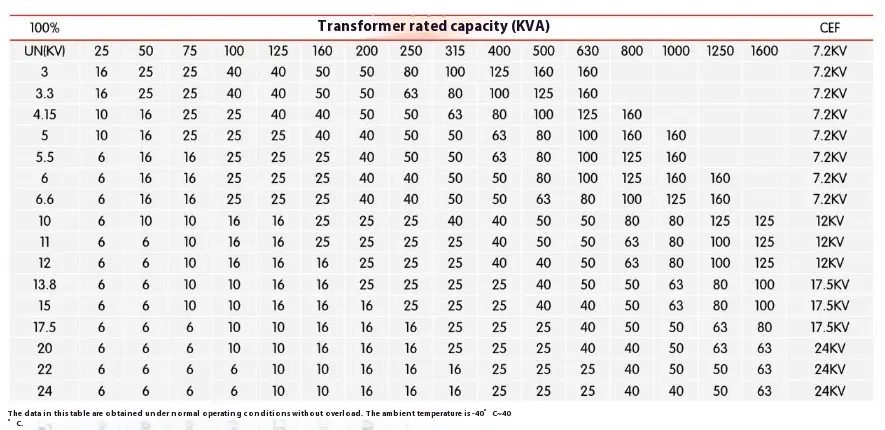

● Sikring og sammenligningstabell for transformator

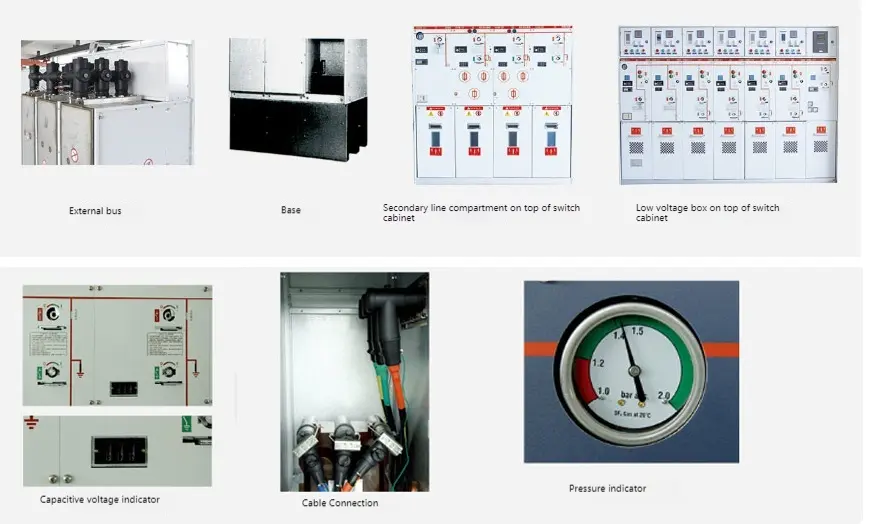

● Valgfritt tilbehør

◆ Hjelpekontakt

Alle belastningsbrytere og effektbrytere kan være utstyrt med 2NO+2NC som indikerer bryterposisjon. En parallell turspole (AC eller DC) kan installeres på transformatorbryteren og effektbryteren, og lavspenningskontrollkomponenten er plassert bak frontpanelet.

◆ Spenningsindikasjon

Kapasitiv spenningsindikator viser om gjennomføringen er ladet eller ikke, og kontakten på den kan brukes til kjernefase.

◆ Kortslutnings- og bakkefeilindikator

For å lette feilplassering, kan kabelbrytermodulen være utstyrt med kortslutnings- og jordingsfeilindikatorer for enkel feildeteksjon.

◆ Elektrisk drift

Det er et standardskjema for manuell driftsmekanisme for kabelbryterenhet og transformatorenhet. Du kan også velge å installere en elektrisk driftsmekanisme. Kabelbrytere, vakuumkretsbrytere og jordingskryter drives alle av mekanismer som ligger bak frontpanelet. Alle brytere og effektbrytere kan betjenes ved bruk av driftshåndtak (standardkonfigurasjon), eller kan utstyres med motorisk driftsmekanisme (tilbehør). Imidlertid kan jordingsbryteren bare betjenes manuelt, og en mekanisme med muligheten til å lukke feilstrømmen er konfigurert.

◆ Kabling

Standard gjennomføringer i samsvar med DIN47636 er installert. Alle gjennomføringer har samme høyde fra bakken og er beskyttet av dekkplaten for kabelrom. Noen dekkplater kan kobles sammen med jordingsbryteren, og spesielle dobbeltromsdeksler kan også brukes til innkommende linjer med dobbelt kabel.

◆ Trykkindikator

Vanligvis utstyrt med en trykkindikator, som dannes av en trykkmåler. I tillegg kan elektriske kontakter gis for å indikere trykkreduksjon.

◆ Nøkkellås

Nøkkellåser for effektbrytere, lastbrytere og jordingskryter kan installeres. Det kan utstyres med låsesamlingsselskap, som er egnet for effektbrytere, lastbrytere og jordingskryter.

◆ Quencher

Alle ringnettverksenheter kan være utstyrt med buearrestere. Når det oppstår lysbue, vil buestranserne automatisk lukke den innkommende gjennomføringen, inkludert D-, DE- og V -moduler, og alle kabelmoduler kan utstyres med en buearrestor. De må bestille med enheten og kan ikke endre den. Handlingen til bue -slukker kan indikeres med denne metoden, og de elektriske kontaktene i SF6 -kabinettet er koblet til terminalen bak frontpanelet.

● Programbeskrivelse

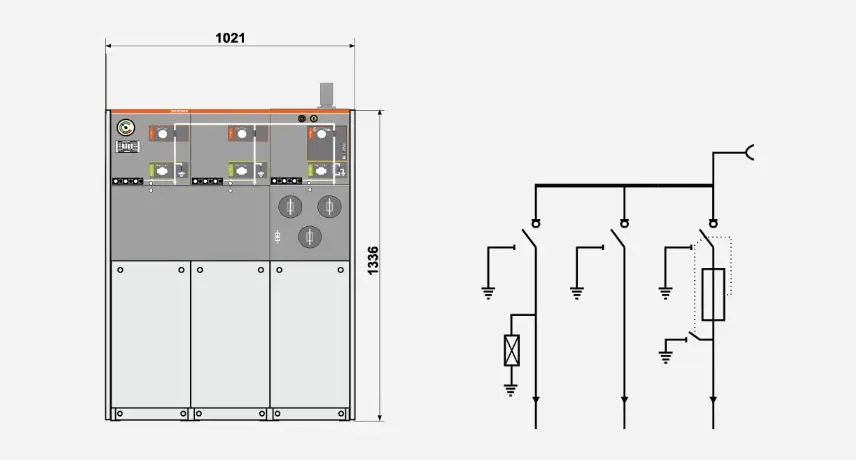

◆ Skjema 1 SA+CCF+

Installer Lightning Arrester på bussen og la den være for utvidelse.

Merk: Antallet bryterenheter skal ikke være mindre enn 3.

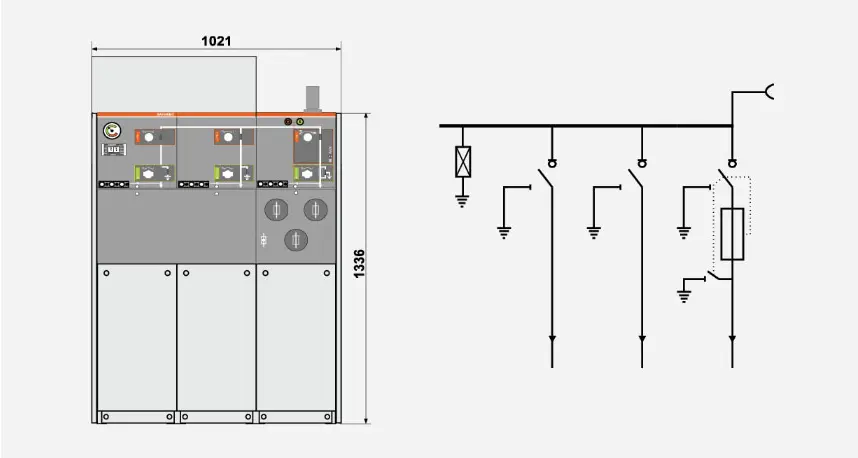

◆ Skjema 2 ccf+

Installer Lightning Arrester i den innkommende linjen og reserveutvidelsen.

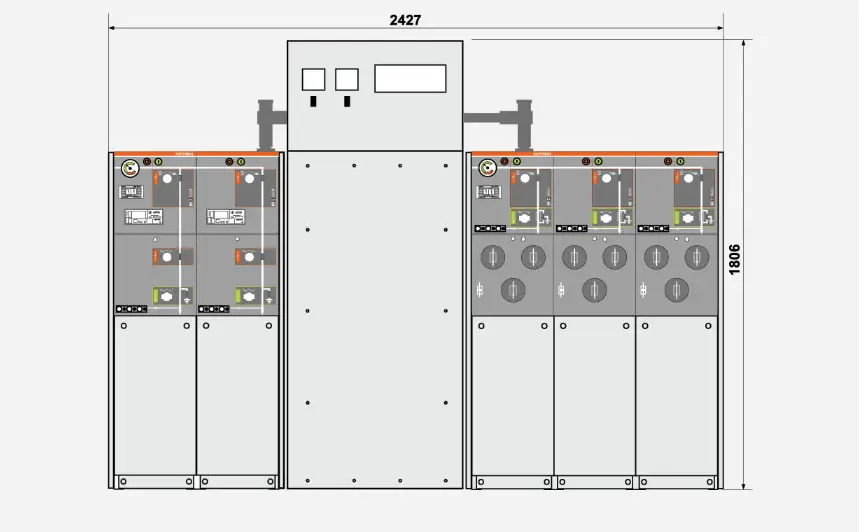

◆ Skjema 3 W+M+FFF
