Høyspenningsringnettverkskap
Kexun er produsenten som spesialiserer seg på høyspenningsringnettverk i Kina.

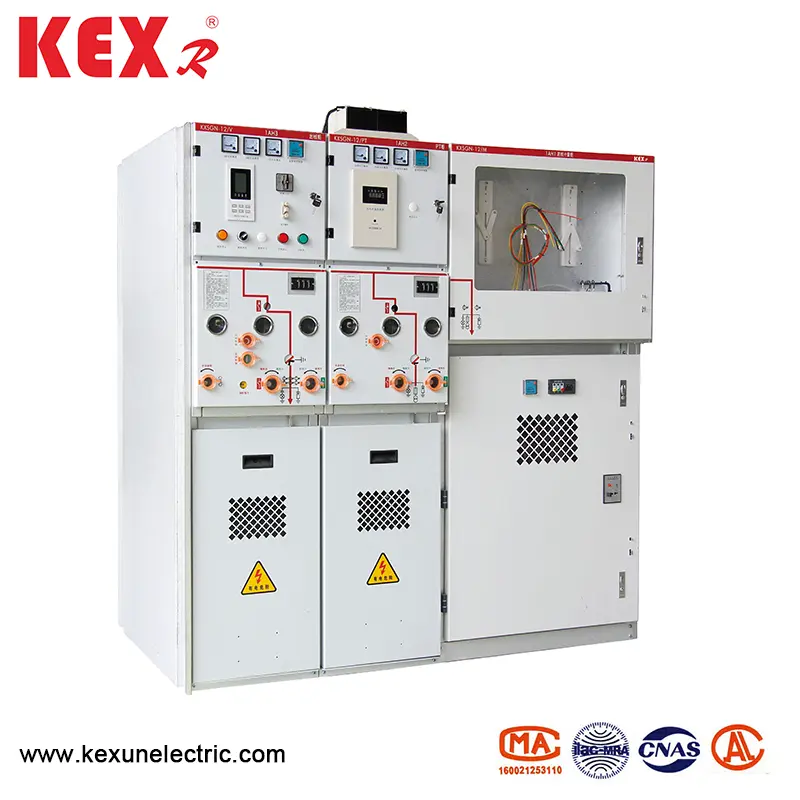

De mest solgte produktene KXSGN-12-SIS3 er en solid isolasjon helt lukket bryterutstyr. Den vedtar modulært, fullt forseglet, fullt isolert og fullt metall lukket struktur. Overflaten er belagt med ledende eller halvledende skjermingslag, som kan være direkte og pålitelig jordet.
Modell: KXSGN-12-SIS3
Merke: Kexr
De mest solgte produktene KXSGN-12-SIS3 er en solid isolasjon helt lukket bryterutstyr. Den vedtar modulært, fullt forseglet, fullt isolert og fullt metall lukket struktur. Overflaten er belagt med ledende eller halvledende skjermingslag, som kan være direkte og pålitelig jordet.
Modell: KXSGN-12-SIS3
Merke: Kexr
● Designfunksjon
▶ Vacuum Interrupter -effektbryteren og lastbrytermodulen er innkapslet av epoksyharpiks. Modulær integrert hovedkrets med manuell og elektrisk tre-stasjons frakobling.
▶ Vacuum Interrupter Circuit Breaker-modulen har muligheten til å åpne og lukke kortslutningsstrøm.
▶ Det er et synlig brudd i den lukkende jordingsposisjonen til tre-stasjons-frakobling, og frakobling og jordingsbryteren kan raskt åpne og lukke kortslutningsstrømmen.
▶ Epoksyharpiksisolert luftkammerboks forseglet med tre-stasjons isoleringsbryter kan trykke på tørr luft med 0,04MPa. Den er utstyrt med en trykkmåler for å overvåke det interne trykket på nettet for å forhindre lekkasje og ekstravasasjon, og for å beskytte isolasjonsbryteren og jordingsbryteren.

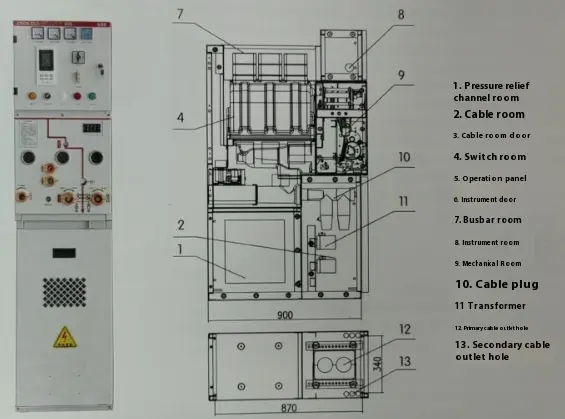

● Strukturell dimensjon
● øvre isolert dimensjonstegning
|
Plan |
Kabinettbredde |
Kabinettdybde |
Skaphøyde |
Overhead omriss |
|
Pt innkommende linje |
450 |
900 |
1600 |
Utdyper 260 |
|
Innkommende og omriss |
425 |
900 |
1600 |
Utdyper 260 |
|
Samtrafikkbryter |
425 |
900 |
1600 |
Utdyper 260 |
|
Interkoblingsisolasjon |
425 |
900 |
1600 |
Utdyper 260 |
|
Busbarløft |
425 |
900 |
1600 |
Utdyper 260 |
|
Tradisjonell måling |
750 |
900 |
1600 |
Utdyper 260 |
|
Kompakt måling |
425 |
900 |
1600 |
Utdyper 260 |
|
Strømforsyning Pt |
450 |
900 |
1600 |
Utdyper 260 |
|
Kontroll- og beskyttelsesbasestasjon |
425 |
900 |
1600 |
Utdyper 260 |
● Tekniske parametertabeller
◆ Breaker Technical Parameter
|
Punkt |
Enhet |
Data |
||
|
Nominell spenning |
Kv |
12 |
||
|
Nominell frekvens |
Hz |
50 |
||
|
Rangert isolasjonsnivå |
1m arbeidsfrekvens tåler spenning |
Kv |
42 |
|
|
Lynimpuls tåler spenning |
Kv |
75 |
||
|
Rangert strøm |
A |
630 |
1250 |
|
|
Rangert kortslutningsbrytende strøm （1Sc） |
De |
20 35 |
31.5 |
|
|
Rangert kortslutning Lukkestrøm （Topp） |
De |
50 63 |
80 |
|
|
Rangerte topp tåler strøm |
De |
50 63 |
80 |
|
|
Rangert på kort sikt tåler strøm |
De |
20 25 |
31.5 |
|
|
Rangerte korttidsbrytende dagens bruddstider |
Tid |
30 |
30 |
|
|
Rangerte korttidsbrytende nåværende varig tid |
S |
4 |
||
|
Rangert driftssekvens |
Automatisk oppløsning |
|
Off-0.3S-Off-180-Off |
|
|
Ikke-automatisk oppløsning |
|
Off-0.3S-Off-180-Off |
||
|
Mekanisk liv |
Tid |
3000 |
||
|
Vurdert brudd på strømmen til enkeltkondensatorbank |
A |
630 |
||
|
Vurdert bruddstrøm til B til B kondensatorbank |
A |
400 |
||
◆ Tekniske parametere for belastningsbryter (enhet C)
|
Punkt |
Enhet |
Data |
|
Rangert strøm |
A |
630 |
|
Rangert kortslutning utenfor strømmen |
De |
50 |
|
Rangert på kort sikt tåler strøm |
Ka/s |
20/4 |
|
Lastbryter mekanisk levetid |
Tid |
10000 |
|
Lastbryter elektrisk levetid |
Tid |
10000 |
◆ Tekniske parametere for belastningsbryter (enhet C)
|
Punkt |
Enhet |
Data |
|
Rangert strøm |
A |
125 |
|
Rangert kortslutningsbruddstrøm |
De |
31.5 |
|
Rangert kortslutningsavslutningsstrøm |
De |
80 |
|
Rangert overleveringsstrøm |
A |
3150 |

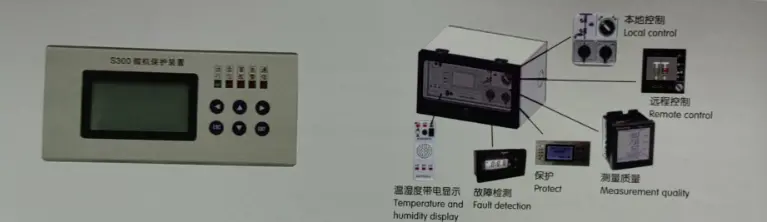

● Etterretningsterminalen til høyspenningsringnettverkskap
KXSGN-12-SIS3-serie med høyspenningsringnettverk vedtar multifunksjonell intelligent beskytter terminal, som er en ny generasjon av multifunksjonell driftskontroll og beskyttelsesterminalutstyr utviklet av KEXR, integrering av intelligent driftskontroll, primær krets simulering realitet, mikrokomputer relébeskyttelse, måling, temperatur og luftfuktighetskontroll, høyspenning av høy volt. Utseendet er utsøkt og vakkert, noe som forenkler bryterskapspanelet, reduserer det totale volumet av det faste isolasjonsskapet, forbedrer effektivt installasjonseffektiviteten effektivt og forbedrer kvaliteten på bryterutstyret.
