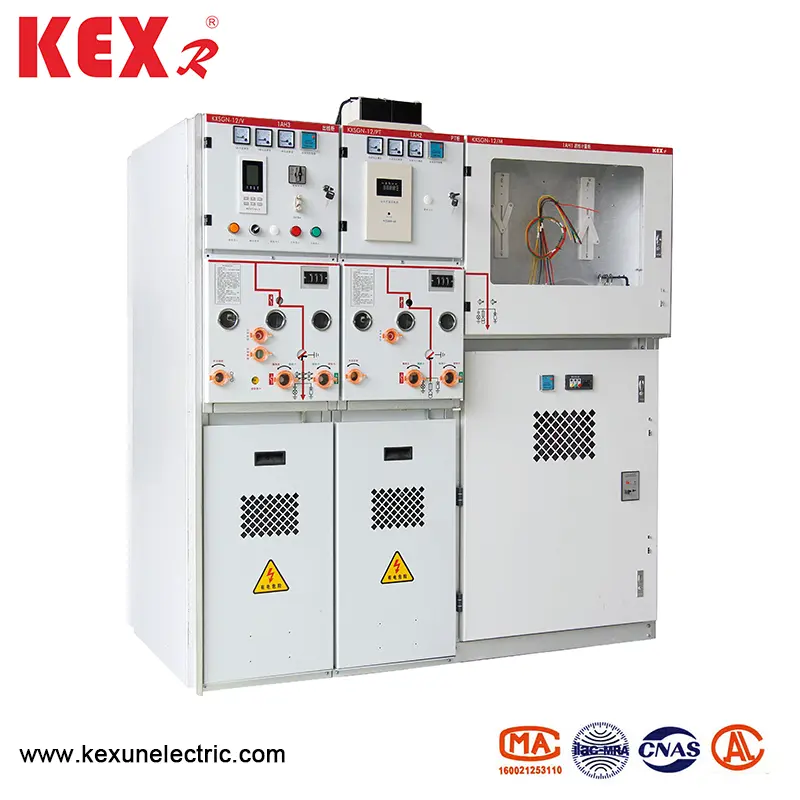

Solid isolert lukket middels spenningsbryterutstyr
Kexun er en leverandør som spesialiserer seg på produksjon av kraftoverføring og transformasjonsutstyr i Kina.Solid isolert lukket middels spenningsbryterutstyr er et av Kexrs hovedprodukter. Den bruker fast isolasjonsmateriale som hovedisolasjonsmedium, og gir en perfekt serie løsninger for oppgraderings- og distribusjonsbrukere av strømnettet.
Modell: KXSGN-12
Merkevare ： Kexr
Modell: KXSGN-12
Merkevare ： Kexr
● Produktoversikt
KXSGN-12 Solidisolert lukket middels spenningsbryterutstyr har mange ordninger som beskyttelse av effektbryter, transformatorbeskyttelse, belastningskontroll, sikringskombinasjonsstrøm, PT strømforsyning, løfting av busskoblinger og så videre. Dette produktet kan brukes som distribusjonsutstyr for kraftsystem ring nettverk, og kan også brukes som strømfordelingsutstyr for bybygging av industrielle og gruvebedrifter, med egenskapene til multifunksjon og allsidighet.
Solid isolert lukket middels spenningsbryterutstyr vedtar fast isolasjonsmateriale som hovedisolasjonsmedium, vakuumavbrudd, ledende tilkobling, frakobling, jordingsbryter, hovedbuss, grenbuss og andre hovedelektriske kretser er pakket og pakket med solid isolasjonsmedium til en eller flere moduler med visse funksjoner, som kan kombineres eller utvides igjen og har full installasjon og tetthet og tetthet.
● Bruksbetingelser
Miljøtemperatur ： -45 ~ 40 ℃
Maks høyde ： 4000m
Maks daglig gjennomsnittstemperatur ： 35 ℃
Maks daglig fuktighet ： 95%
Maks månedlig fuktighet ： 90%
Maks seismisk intensitet ： klasse 8
Merk ： Solid isolert lukket middels spenningsbryterutstyr skal installeres på et sted uten brann, eksplosjon og voldelig vibrasjon.

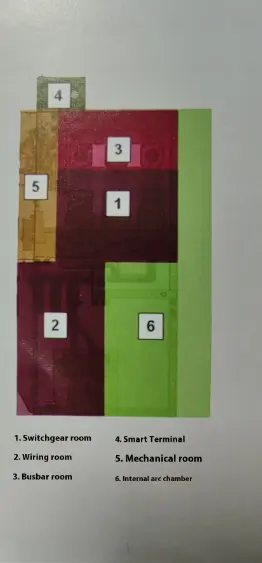

● Avstandsstruktur
● Oversikt dimensjon av fast isolert lukket middels spenningsbryterutstyr
◆ Lavere isolasjonstype
|
Plan |
Kabinettbredde |
Kabinettdybde |
Skaphøyde |
Toppbeskyttelse |
|
Pt innkommende linje |
450 |
940 |
1500 |
Øk 200 |
|
Innkommende og omriss |
375 |
940 |
1500 |
Øk 200 |
|
Samtrafikkbryter |
375 |
940 |
1500 |
Øk 200 |
|
Interkoblingsisolasjon |
375 |
940 |
1500 |
Øk 200 |
|
Busbarløft |
375 |
940 |
1500 |
Øk 200 |
|
Tradisjonell måling |
750 |
940 |
1500 |
Øk 200 |
|
Kompakt måling |
375 |
940 |
1500 |
Øk 200 |
|
Strømforsyning Pt |
450 |
940 |
1500 |
Øk 200 |
|
Kontroll- og beskyttelsesbasestasjon |
375 |
940 |
1500 |
|
◆ Øvre isolasjonstype
|
Plan |
Kabinettbredde |
Kabinettdybde |
Skaphøyde |
Overhead omriss |
|
Pt innkommende linje |
450 |
940 |
1800 |
Utdyper 260 |
|
Innkommende og omriss |
425 |
940 |
1800 |
Utdyper 260 |
|
Samtrafikkbryter |
425 |
940 |
1800 |
Utdyper 260 |
|
Interkoblingsisolasjon |
425 |
940 |
1800 |
Utdyper 260 |
|
Busbarløft |
425 |
940 |
1800 |
Utdyper 260 |
|
Tradisjonell måling |
750 |
940 |
1800 |
Utdyper 260 |
|
Kompakt måling |
425 |
940 |
1800 |
Utdyper 260 |
|
Strømforsyning Pt |
450 |
940 |
1800 |
Utdyper 260 |
|
Kontroll- og beskyttelsesbasestasjon |
375 |
940 |
1800 |
|
● Teknisk parameter
◆ Tekniske parametere for bryterutstyr
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
Kv |
12 |
|||
|
Nominell frekvens |
Kv |
50 |
|||
|
Rangert strøm |
Kv |
630 |
1250 |
||
|
Rangert isolasjonsnivå |
Strømfrekvens tåler spenning （UD） 1min |
Brudd |
A |
48 |
|
|
Alternere |
A |
42 |
|||
|
Relativ bakke |
A |
42 |
|||
|
Lyn impuls tåler spenning （opp） |
Brudd |
A |
85 |
||
|
Alternere |
A |
75 |
|||
|
Relativ bakke |
A |
75 |
|||
|
Rangert kortslutningsbrytende strøm （1Sc） |
A |
25 |
31.5 |
||
|
Rangert på kort sikt tåler strøm （4S） |
De |
25 |
31.5 |
||
|
Rangert topp tåler strøm （1p） |
De |
63 |
80 |
||
|
Rangert kortslutning Lukkestrøm （Peak） (1MA) |
De |
63 |
80 |
||
|
Kabinettbeskyttelsesgrad |
De |
Ip4x |
|||
|
Driftsmetode |
Tid |
Spring Energy Storage Type |
|||
◆ Tekniske parametere for isolert jordingsbryter
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
Kv |
12 |
|||
|
Rangert strøm |
A |
630 |
1250 |
||
|
Rangert på kort sikt tåler strøm （4S） |
De |
25 |
31.5 |
||
|
Rangerte topp tåler strøm |
|
63 |
80 |
||
|
|
Strømfrekvens tåler spenning （UD） 1min |
Fase og bakken |
Kv |
42 |
|
|
Brudd |
48 |
||||
|
Rangert lynimpuls tåler spenning （opp） |
Fase og bakken |
Kv |
75 |
||
|
Brudd |
85 |
||||
|
Mekanisk levetid på frakobling (on-off) |
Tid |
3000 |
|||
|
Mekanisk levetid for jordingsswitch (off-grounding) |
Tid |
3000 |
|||
Hot Tags: Solid isolert lukket middels spenningsbryterutstyr, Kina produsent, kexun -løsninger
