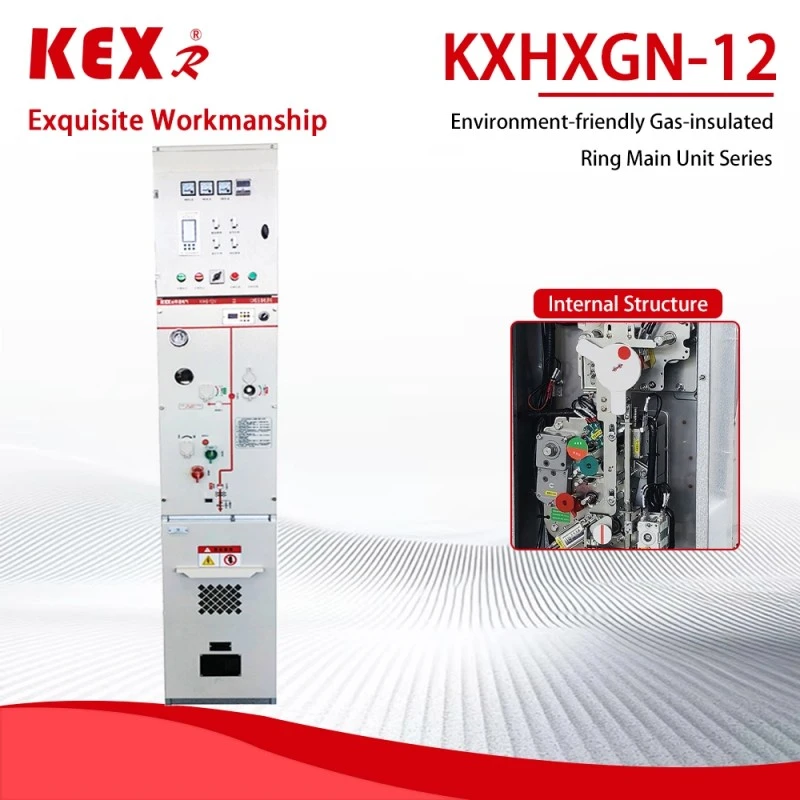

Miljøvennlig bryterutstyr

KXHXGN-12 type Miljøvennlig bryterutstyr produsert av KEXR, en leverandør av kraftoverførings- og distribusjonsutstyr i Kina, er et 12kV gassisolert ringnettskap med miljøverngass (som tørr luft, nitrogen eller blandet gass) som isolasjonsmedium, som er egnet for ringnettstrømforsyning, terminalstrømforsyning og småskala åpning og lukking av distribusjonsnettverk.
Modell: KXHXGN-12
Merke: KEXR

Send forespørsel

produktbeskrivelse

● Hovedtrekk til miljøvennlig bryterutstyr

(1) Miljøvernfordeler

◆Gratis SF gass: Miljøvennlig koblingsutstyr bruker tørr luft, nitrogen eller ny miljøverngass brukes, noe som er i tråd med EUs F-gass-forskrifter og Kinas «dobbeltkarbon»-policy.

◆ Lavt karbonutslipp: Sammenlignet med SF ringnettverksskap nærmer GWP (Global Warming Potential) null.

(2) Konstruksjonsdesign

◆Modulær design: Den miljøvennlige bryterenheten med innkommende linje, utgående linje, måling og PT kan utvides.

◆Tilsluttet struktur: Beskyttelsesnivået til miljøvennlig bryterutstyr når IP67, som er støvtett, fuktsikkert og kondensbestandig, egnet for tøffe miljøer.

◆Kompakt størrelse: den sparer plass enn AIS ringnettverksskap og er mer miljøvennlig enn tradisjonell SF₆ GIS.

(3) Intelligente alternativer

Intelligent overvåking (som DTU, online temperaturmåling, delvis utladningsovervåking, etc.) kan velges for å støtte Internet of Things (IoT)-tilgang og realisere ekstern drift og vedlikehold.

● Tekniske parametere for det miljøvennlige bryterutstyret

◆ Slutbryterskap

Punkt				Enhet	Data
Nominell spenning				KV	12
Nominell frekvens				HZ	50
Nominelt isolasjonsnivå	1 Min arbeidsfrekvens tåler Spenning		Å jorde, fase til fase	KV	42
			Brudd		48
	Lysimpuls tåler spenning (peak)		Å jorde, fase til fase	KV	75
			Brudd		85
	1 min strømfrekvens tåler spenning av hjelpe-/kontrollkrets (til jord)			KV	2
Vurdert gjeldende				A	630
Vurdert kortsiktig tåle gjeldende (virtuell verdi)			Hovedkrets/jordingsbryter	kA	25/4s
			Jordingskrets	kA	21,7/4s
Nominell topp tåle strøm			Hovedkrets/jordingsbryter	kA	63
			Jordingskrets	kA	54.5
Nominell kortslutningsbruddstrøm og tider				kA/Tid	25/30
Nominell kortslutningslukkestrøm (topp)				kA	63
Nominell kabelladebruddstrøm				A	25
Nominell driftssekvens for bryteren O-0,3s-CO-180s-CO
Mekanisk liv		Bryter/frakobling		Tid	10000/3000
IP-grad		Forseglet boks			IP67
		Swichgear skall			IP4X
Gasstrykk		Nominell gassladenivå (20 ℃, manometertrykk)		Mpa	0.02
		Minste gassfunksjonsnivå (20 ℃, overtrykk)		Mpa	0
Forseglingsytelse,		Årlig lekkasjerate		%/År	≤0,05

◆Last bryterskap

Punkt			Enhet	Data
Nominell spenning			KV	12
Nominell frekvens			HZ	50
Nominelt isolasjonsnivå	1 Min arbeidsfrekvens tåler Spenning		KV

	Lysimpuls tåler spenning (peak)		KV

	1 min strømfrekvens tåler spenning av hjelpe-/kontrollkrets (til jord)		KV	2
Vurdert gjeldende			A	630
Vurdert kortsiktig tåle gjeldende (virtuell verdi)		Hovedkrets/jordingsbryter	KA	25/4s
		Jordingskrets	KA	21,7/4s
Nominell topp tåle strøm		Hovedkrets/jordingsbryter	KA	63
		Jordingskrets	KA	54.5
Nominell kortslutningslukkestrøm (topp)		Lastbryter/jordingsbryter	KA	63
Nominell aktiv lastavbruddsstrøm			A	630
Nominell lukket sløyfe avbruddsstrøm			A	630
5 % Nominell aktiv lastavbruddsstrøm			A	31.5
Nominell kabelladebruddstrøm			A	10
Vurderte aktive lastpausetider			Tid	100
Jordfeilstrømbrudd			A/Tid	31,5/10
Ladestrømmen til linjer og kabler kobles fra under jordfeil.			A/Tid	17.4/10
Mekanisk liv	Bryter/frakobling		A/Tid	10000/3000
IP-grad	Forseglet boks			IP67
	Swichgear skall			IP4X
Gasstrykk	Nominell gassladenivå (20 ℃, manometertrykk)		Mpa	0.02
	Minste gassfunksjonsnivå (20 ℃, overtrykk)		Mpa	0
Forseglingsytelse,	Årlig lekkasjerate		%/År	≤0,05

● Implementeringsstandard for det miljøvennlige bryterutstyret

◆ Felles tekniske krav i GB/T 1022-standardene for høyspentbryter- og kontrollutstyr.

◆ GB/T39063640.5kV AC metallkapslet bryterutstyr og kontrollutstyr.

◆ GB/T1985 Høyspent AC-skillebryter og jordingsbryter

◆ GB/T38043.6-40.5kV AC høyspenningslastbryter

◆ GB/T1984 Høyspent vekselstrømsbryter

◆ GB/T4208 IP-kode for skallbeskyttelsesnivå

◆ GB/T7354 Måling av delvis utladning

◆ GB/T311.1 Isolasjonskoordinering Del 1: Definisjon, prinsipper og regler

● Bruk av forholdene til det miljøvennlige bryterutstyret

◆ Maksimal temperatur: +45 grader Celsius;

◆ Minste temperatur: -25 grader Celsius;

◆ Maksimal temperatur: (24-timers gjennomsnitt) +35 grader Celsius;

◆ Maksimal gjennomsnittlig relativ luftfuktighet (24 timer 1: ≤ 95 %; Høyde: ≤ 1500m; Seismisk kapasitet: 8 grader;

◆ Beskyttelsesgrad: ladet kroppstetning IP67, koblingsskapskall IP4x；

◆ Den omkringliggende luften skal ikke være åpenbart forurenset av etsende brennbar gass og vanndamp.

◆ Det er ingen hyppige voldelige vibrasjoner, og hardhetsdesignet under harde deler oppfyller alle slags krav.

◆ Når den brukes under normale miljøforhold utover GB/T3906, skal brukeren forhandle med KEXR

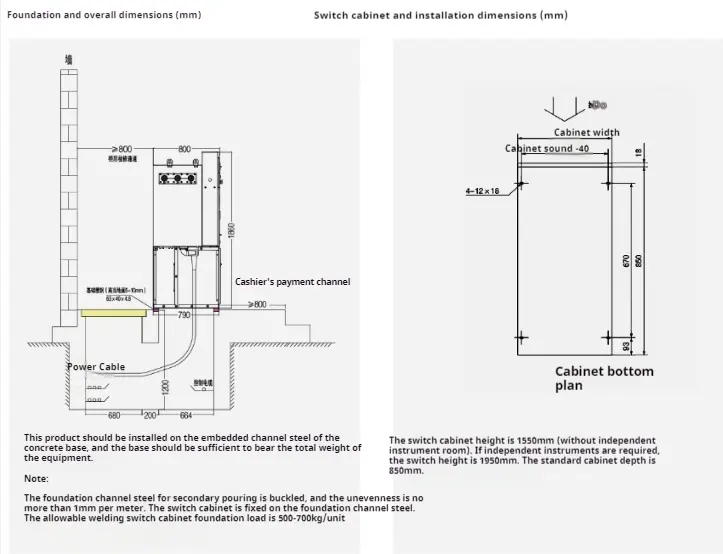

● Installasjonsveiledning

Environment Friendly Switchgear
