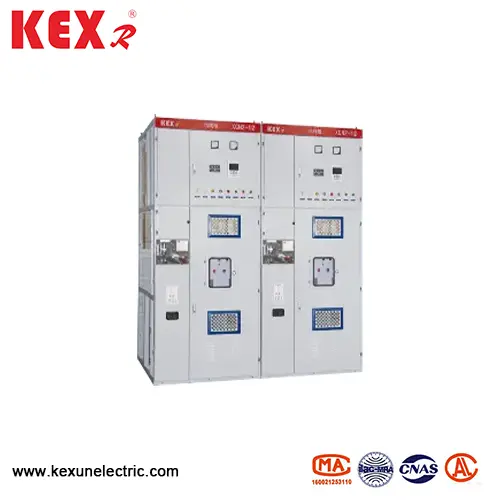

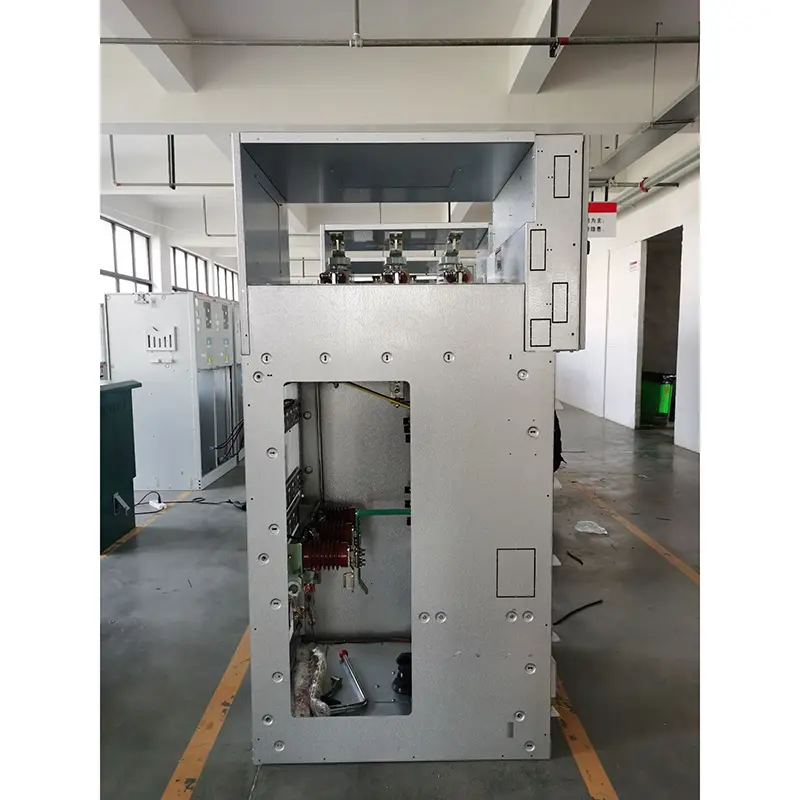

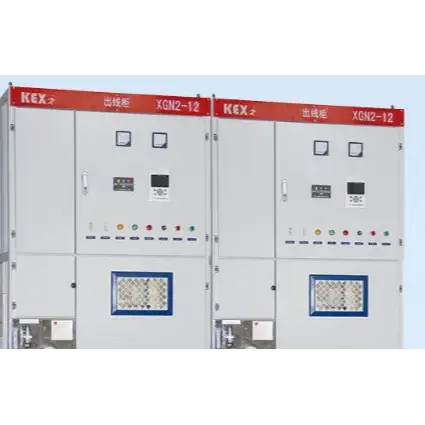

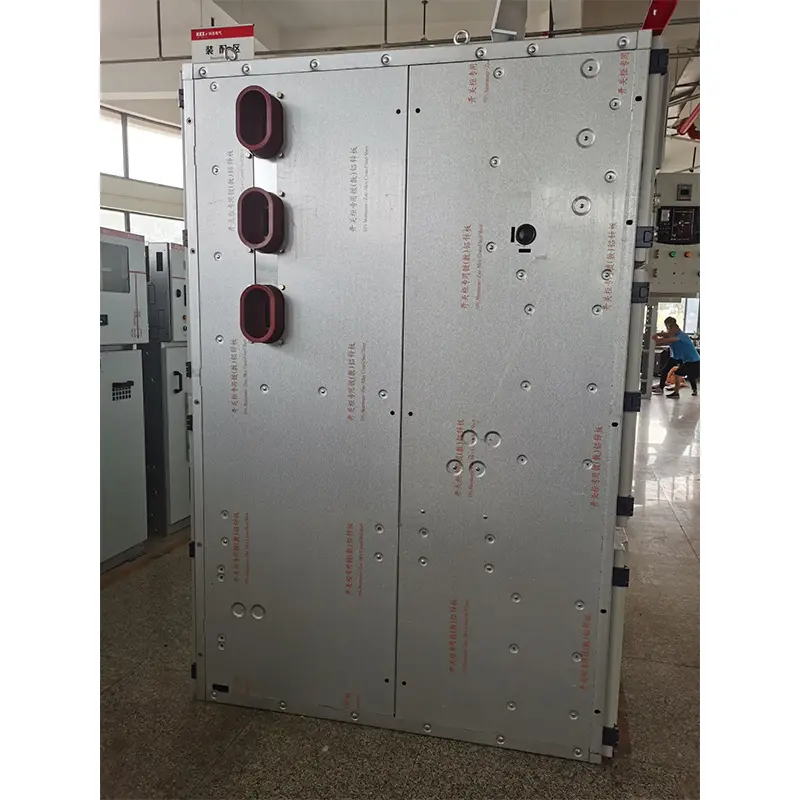

Bokstype Fast metall lukket bryterutstyr

● Bruke forhold

▶ Omgivelsestemperaturen til XGN2-12 Type Bokstype Fast metall lukket bryterutstyr skal være

-25 ~ 40 ℃ (innendørs)

▶ Høyde: under 1000m

▶ Den daglige gjennomsnittlige relative fuktigheten er ikke mer enn 95%, og den månedlige gjennomsnittlige relative fuktigheten er ikke mer enn 90%

▶ Jordskjelvet skal ikke overstige størrelsen 8

▶ XGN2-12 Type Bokstype Fast metall lukket bryterutstyr skal installeres på et sted fritt for brann, eksplosjon, alvorlig forurensning, kjemisk korrosjon og voldelig vibrasjon.

● Teknisk parameter

◆ Anti-feilenhet

Funksjonen til "fem forebygginger" er å forhindre at effektbryteren blir delt og lukket ved en feiltakelse; Forhindre feiloperasjon og misoperasjon av isolasjonsbryter; Forhindre at jordingsbryteren lukkes når den lades; Forhindre at jordingsbryteren blir slått på når den er lukket; Forhindrer fra å gå inn i det ladede intervallet ved en feiltakelse.

Denne XGN2-12-bokstypen av fast metall lukket bryterutstyr vedtar den obligatoriske mekaniske låsemodus, og låseanordningen er sammensatt av hovedkomponenter som støtte, plate, panel, låseplate, håndtak, tilkoblingsstang, etc., som har karakteristikkene til pålitelig ytelse, komplette funksjoner, enkel struktur og praktisk drift, og oppnår dermed "Five Preconations" ganske enkelt: Enkel struktur og en praktisk drift, og oppnår dermed "Five Preconations" ganske enkelt: Enkel struktur, enkel struktur og praktisk drift, og oppnår dermed "

▶ Kontrollbryteren (KW -bryteren) med rød og grønn flopp brukes i effektbryterskjemaet for å forhindre at effektbryteren blir delt og lukket ved en feiltakelse

▶ Først etter at effektbryteren virkelig er ødelagt, kan det lille håndtaket trekkes ut fra "arbeid" -posisjonen og vendes til "bryte- og låsende" -posisjonen; Åpning og lukking av isolasjonsbryter; Forhindre at 7-belastningsavkoblingsbryter fra åpning og lukking. Reversibiliteten av låsing og anti-låsing har doble funksjoner for anti-minoperasjon, det vil si når det lille håndtaket er i "brytningslåsing" -posisjonen, er det bare øvre og nedre frakoblinger

▶ Når effektbryteren og den øvre og nedre frakoblerne er i lukket tilstand, og det lille håndtaket er i "fungerende" stilling, kan ikke før- og bakre skapdører åpnes, for å forhindre at de kommer inn i liveintervallet ved en feiltakelse

▶ Når de øvre og nedre frakobler ikke åpnes, kan ikke jordingsbryteren lukkes, og det lille håndtaket kan ikke vendes fra "bryte og låse" -posisjonen til "vedlikehold" -posisjonen, som kan forhindre at jordingsledningen blir hengt med strøm

▶ Hvis jordingbryteren ikke åpnes, kan ikke øvre og nedre frakoblinger lukkes, noe som kan forhindre at jordingstråden lukker øvre og nedre frakobler.

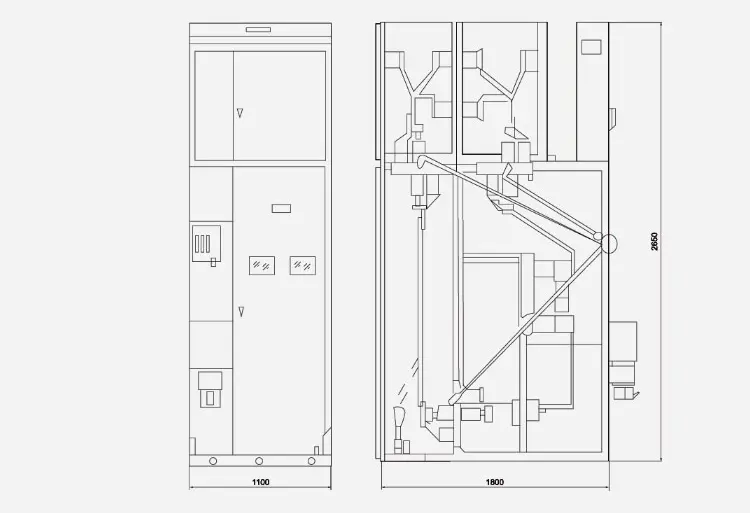

● XGN □ -12/07D disposisjonstegning

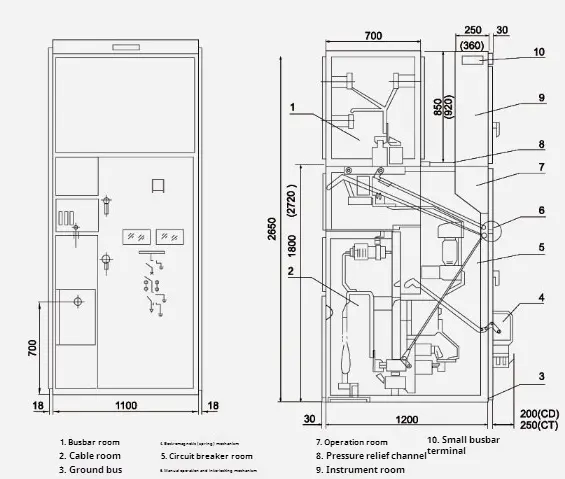

● XGN □ -12 (Outlet of Bypass-kabel) Oversikt Tegning

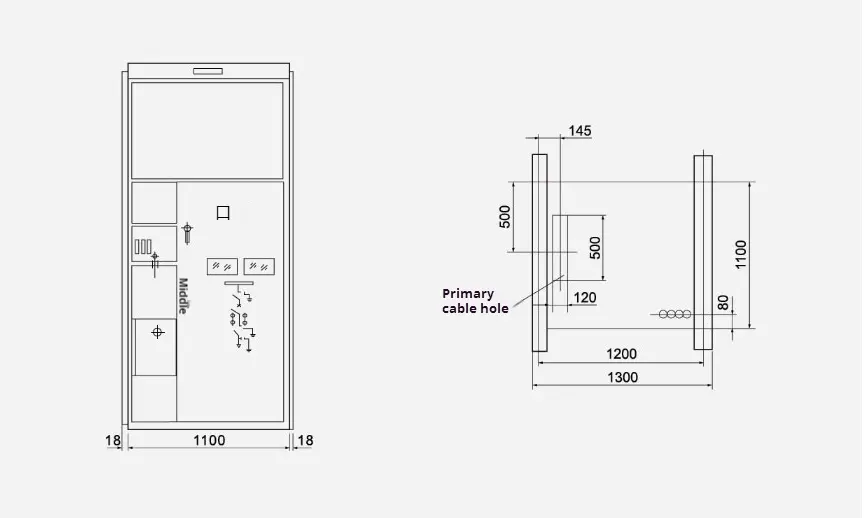

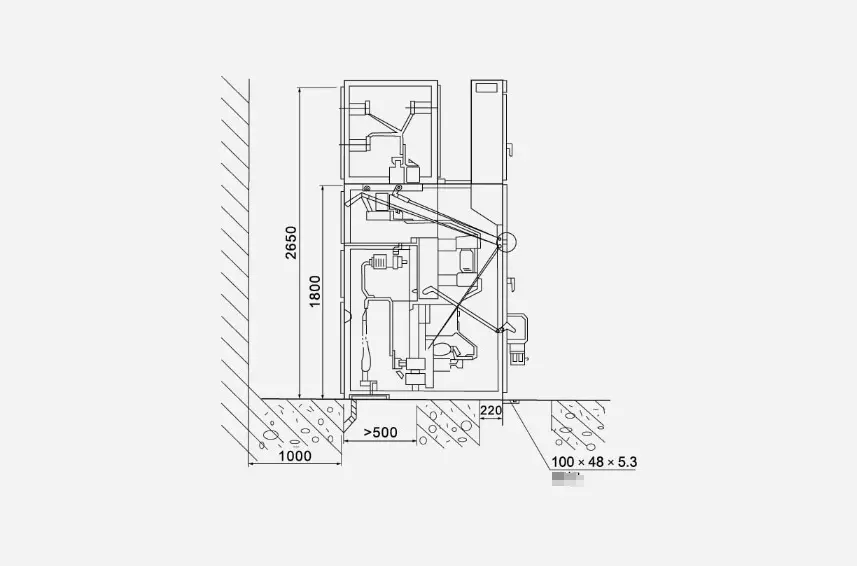

● Generell dimensjonsinstallasjonstegning
