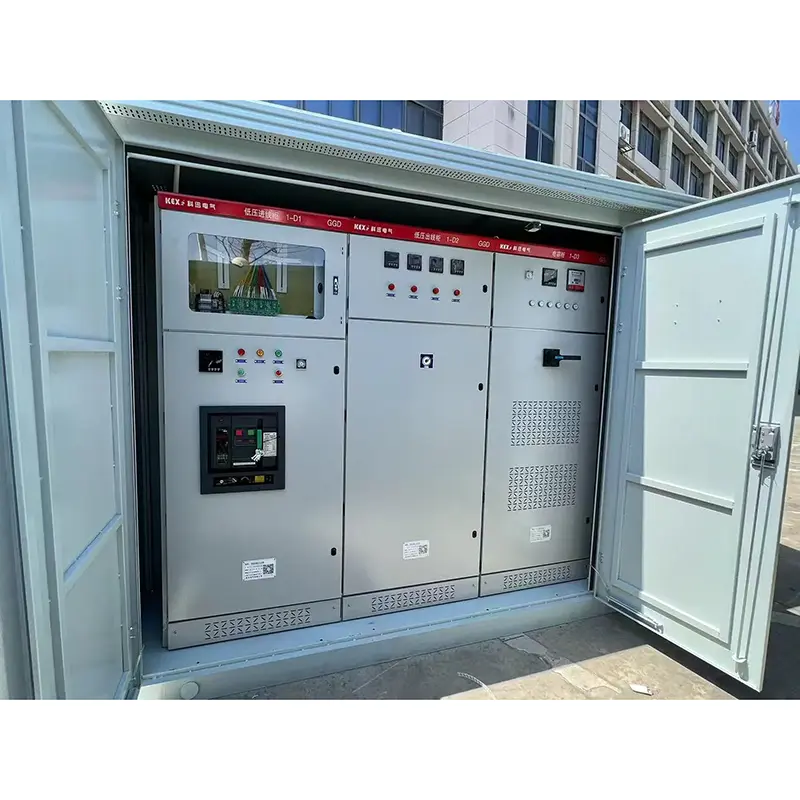

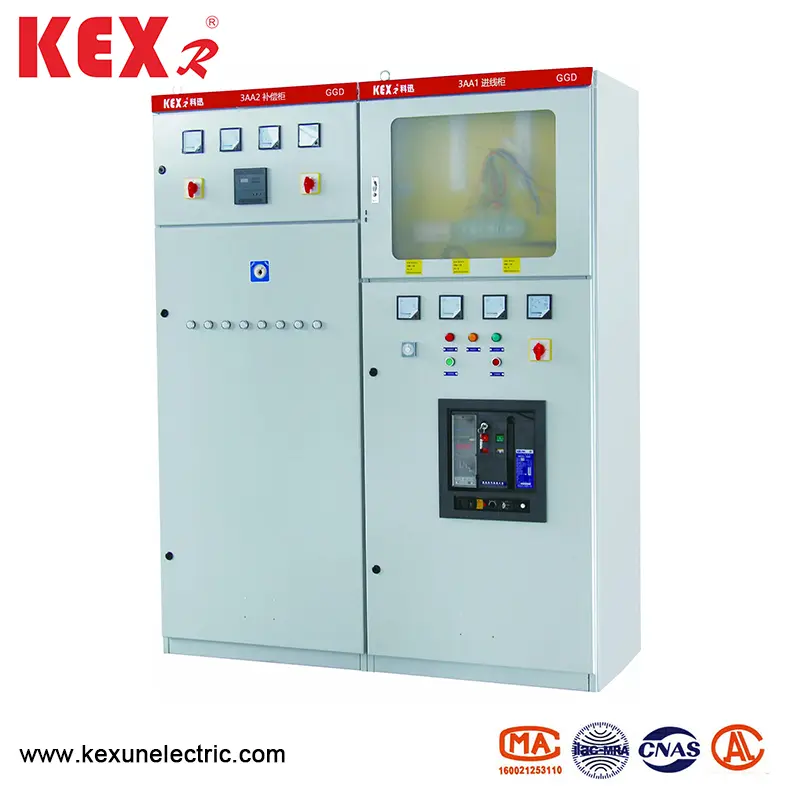

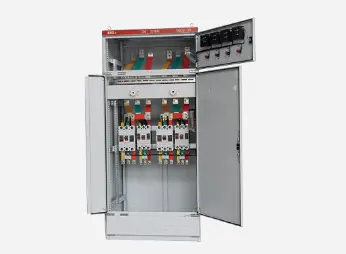

AC Lavspenningsfordelingsskap

● søknadsområde

GGD AC Lavspenningsfordelingsskap er en ny type lavspent distribusjonsskap designet på prinsippet om sikkerhet, økonomi, rasjonalitet og pålitelighet i henhold til kravene til de kompetente overordnede for energimeddelen og flertallet av strømbrukere og designavdelinger. Produktet har egenskapene til høy bruddkapasitet, god dynamisk og termisk stabilitet, fleksibel elektrisk skjema, praktisk kombinasjon, serier, sterk praktiserbarhet, ny struktur og høyt beskyttelsesnivå, og kan brukes som et oppdatert produkt av lavspent bryterutstyr. GGD AC Lavspenningsfordelingsskap i samsvar med IEC439 Lavspenningsbryterutstyr og kontrollutstyr, GB7251 Lavspent bryterutstyr og andre standarder.

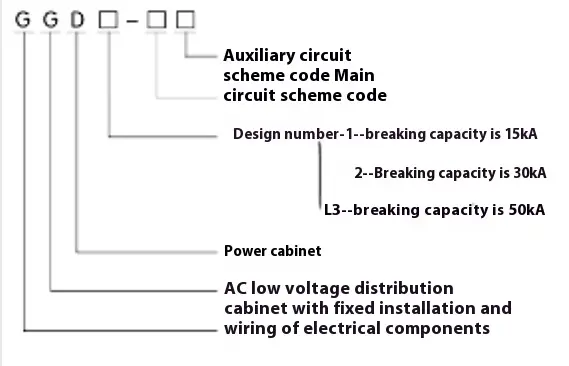

● Modell betydning

● Elektrisk ytelse

◆ Grunnleggende elektriske parametere

◆ Hovedkretsordning

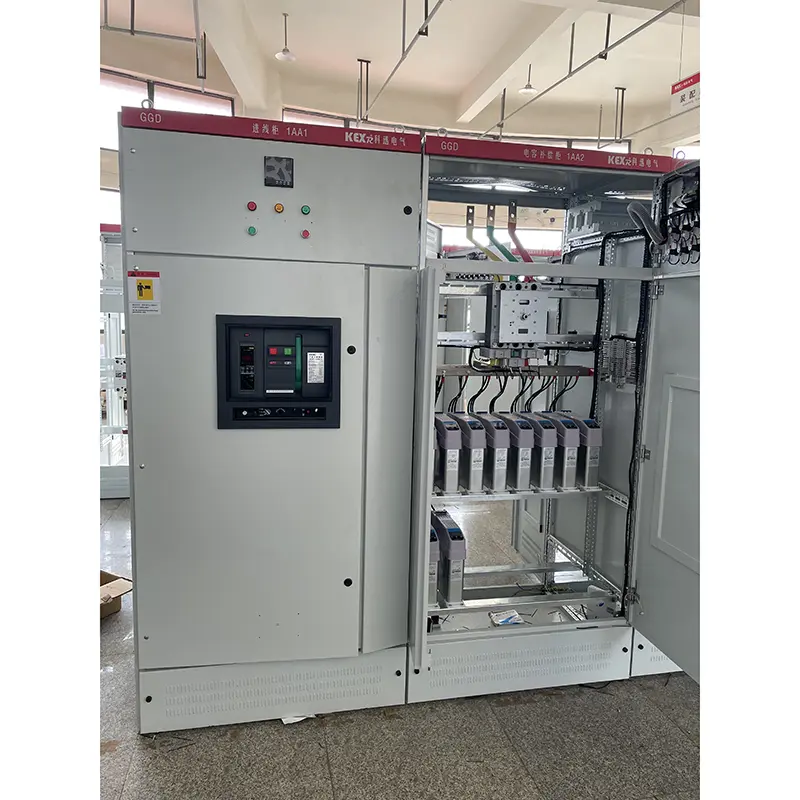

Det er 129 ordninger og 298 spesifikasjoner for hovedkretsen for GGD AC lavspenningsfordelingsskap (unntatt ordningene og spesifikasjonene avledet fra de funksjonelle endringene av hjelpekretser og endringene av kontrollspenningen). Blant dem har GGD1 49 ordninger og 123 spesifikasjoner. GGD2 har 53 ordninger og 107 spesifikasjoner. GGD3 -modellen har 27 ordninger og 68 spesifikasjoner Hovedkretsskjemaet ble valgt ved å anmode om de fleste design- og bruksavdelinger, noe som økte ordningen som kraftverk trengte. Rangert strøm til 3150A, egnet for distribusjonstransformatorer på 2000KVA og under. I tillegg, for å imøtekomme behovene til reaktiv kraftkompensasjon, er GGJ1 og GGJ2 overføringskompensasjonsskap designet, med 4 hovedkretsordninger og 12 spesifikasjoner totalt.

◆ Hjelpekretsordning

Utformingen av hjelpekretsen er delt inn i to deler: strømforsyningsordningen og kraftverksordningen. Det er nok plass i BGD -skapet til å installere sekundære komponenter. Samtidig har NLS også utviklet en spesiell LM23D -strømtransformator for å imøtekomme behovene til kraftverk og spesielle brukere når de knytter stafettbeskyttelse.

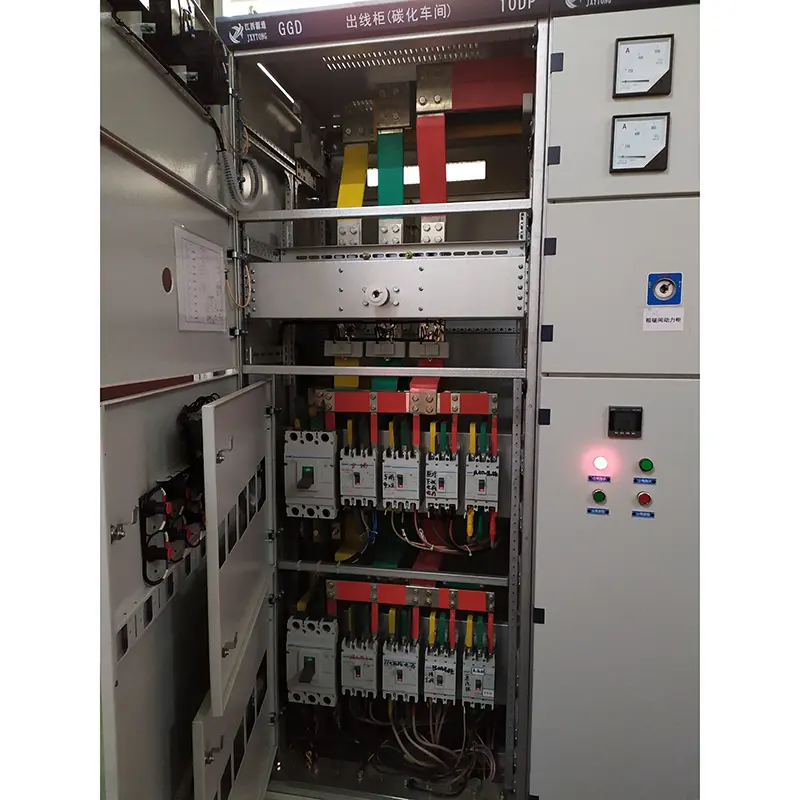

◆Main bus-bar

Tatt i betraktning prisforholdet og muligheten for å erstatte kobber med aluminium, kan en enkelt aluminiumsbuss brukes når den nominelle strømmen er under 1500A, og en dobbel kobberbuss kan brukes når den nominelle strømmen er over 1500 A. Produsenten produserer prototypen i henhold til denne forskriften og består typen. Produsenten kan selvfølgelig også erstatte aluminiumsbussen med en kobberbuss med samme nåværende kapasitet i henhold til kravene til brukere. De overlappende overflatene til busser blir alle behandlet av dam tinnprosess

◆ Valg av elektriske komponenter

▶ GGD Type AC Lavspenningsfordelingsskap vedtar hovedsakelig avanserte elektriske komponenter som kan masseproduseres i Kina. Samtidig, i henhold til prinsippet om økonomi og rasjonalitet, er noen tilgjengelige gamle produkter, for eksempel DZ10D og D220, forbeholdt forutsetningen om å vurdere gjennomførbarheten, og foreldede produkter er ikke valgt.

▶ HD13BX og HS13BX Rotary -opererte knivbrytere er spesielle komponenter designet av NLS for å imøtekomme behovene til den unike strukturen til BGGD -skapet. De endrer driftsmodus for mekanismen og beholder fordelene med de gamle produktene, og er praktiske elektriske komponenter.

▶ Hvis designavdelingen velger nye elektriske komponenter med bedre ytelse og mer avansert teknologi i henhold til brukernes behov, har GGD-typen AC lavspent distribusjonsskap god installasjonsfleksibilitet, og generelt vil det ikke forårsake vanskeligheter med produksjon og installasjon på grunn av oppdatering av elektriske komponenter.

▶ For ytterligere å forbedre den dynamiske stabiliteten til hovedkretsen, designet NLS ZM kombinert bussklem og isolasjonsstøtte for GGD -skap. Busstangklemmen er laget av høy styrke og høyflamme-retardant PP0-legeringsmateriale, som har høy isolasjonsstyrke, god selvslukkende ytelse og unik struktur. Den kan enkelt kombineres til en enkelt busstangklemme eller en dobbel busstangklemme bare ved å justere byggesteinen. Isolasjonsstøtten er støpt skjøt av hylse-typen med lave kostnader og høy styrke, noe som løser defekten av utilstrekkelig krypningsavstand fra gamle produkter.

● Installasjon og bruk

Etter at produktet ankommer mottakeren, skal det først sjekke om emballasjen er intakt, og varsle de aktuelle avdelingene om å finne årsakene i tid når problemer blir funnet. For produkter som ikke er installert umiddelbart, bør de plasseres på passende steder i henhold til bestemmelsene i normale bruksforhold.

◆ Produktinstallasjon

 Installasjon av produkter skal utføres i henhold til installasjonsskjemaskjemaet (se vedlagte figur), og grunnkanalstålet og boltene skal leveres av brukere. Når hovedbussen er installert i en hel rad med tinnbelegg, skal den overlappende overflaten repareres og jevnes, rengjøres, belegg med nøytral vaselin eller iverksatt andre tiltak, og deretter festet med bolter.

◆ Produktene skal inspiseres og testes for følgende elementer etter installasjon og før de blir satt i drift.

▶ Kontroller om den øverste maling av skapet har falt av og om skapet er tørt og rent.

▶ Om driftsmekanismen for elektriske komponenter er fleksibel, og det skal ikke være noen fastkjøring eller overdreven driftskraft.

▶ Om avkoblingen av hoved- og hjelpekontakter med hoved elektriske apparater er pålitelige og nøyaktige.

▶ Om forholdet og polariteten til instrumentindikasjon og transformator er riktig.

▶ Om buslinneforbindelsen er god og om isolasjonen støtter, monteringsdeler og tilbehør er installert godt og pålitelig.

▶ Hvorvidt hjelpekontakten oppfyller kravene, om sikringskjernespesifikasjonen for sikringen er riktig, om innstillingsverdien til reléet oppfyller designkravene, og om handlingen er pålitelig og nøyaktig.

▶ Om kontakten til kretsen oppfyller kravene i det elektriske skjematiske diagrammet.

▶ Om beskyttelsessystemet oppfyller kravene.

▶ Bruk et 500-volt MegoHMeter for å måle isolasjonsmotstandsverdien ikke mindre enn 1 MEOHMMETER.

◆ Forholdsregler for bruk

(1). Dette produktet er ikke installert mot veggen, operert på den ene siden (forsiden) og opprettholdes med doble dører. Bare kvalifiserte fagpersoner kan legge inn eller åpne produktvedlikeholdskanalen og skapdøren for drift, inspeksjon og vedlikehold.

(2). Luftbryter etter mange ganger, vil gjøre hovedkontakten lokale forbrenninger og produsere karbonstoffer, øke kontaktmotstanden, bør være regelmessig vedlikehold og reparasjon av luftbryter i henhold til driftsinstruksjonene.

◆ Produsenten skal gi følgende dokumenter og tilbehør når du leverer:

▶ Pakkeliste

▶ Produktsertifikat

▶ Instruksjoner for bruk

▶ Fabrikktestrapport

▶ Relevante elektriske tegninger

▶ Kabinettdørnøkler, betjeningshåndtak og reservedeler som er spesifisert i kontrakten.

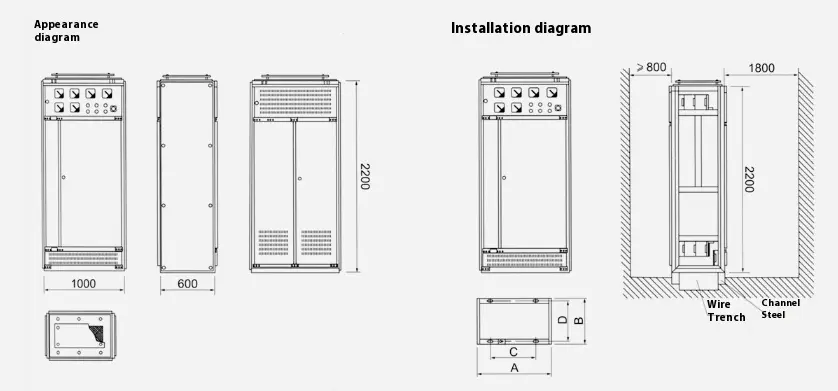

● Oversikt og installasjon Skjematisk diagram over GGD Type AC Lavspenningsfordelingsskap
