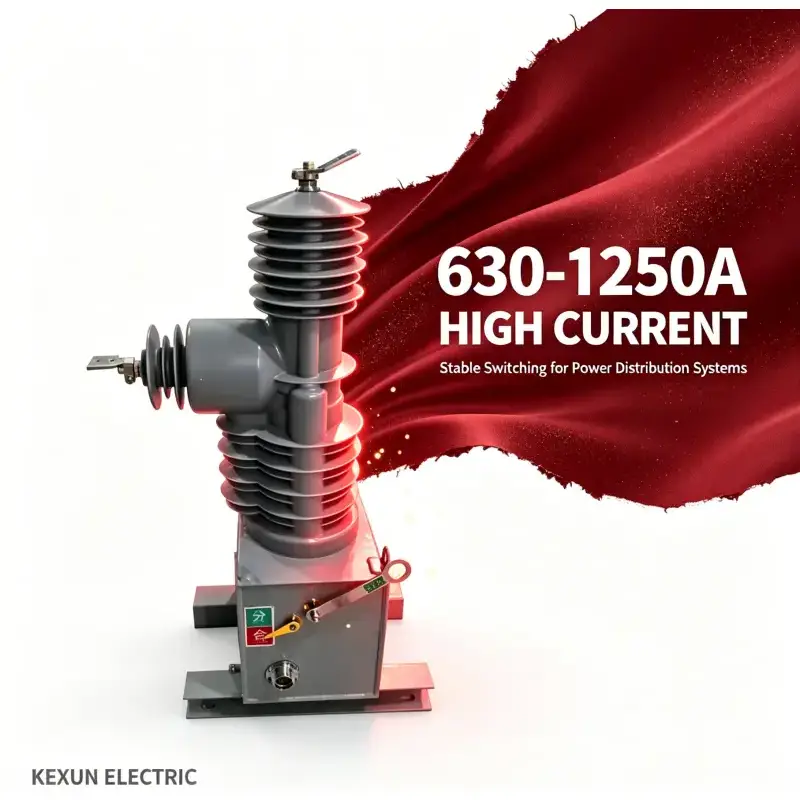

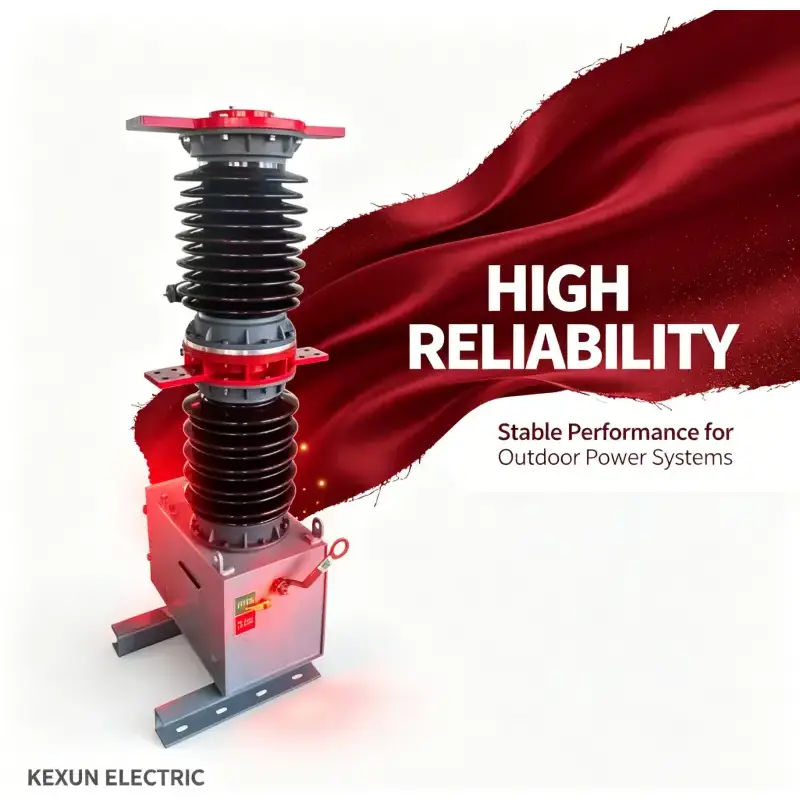

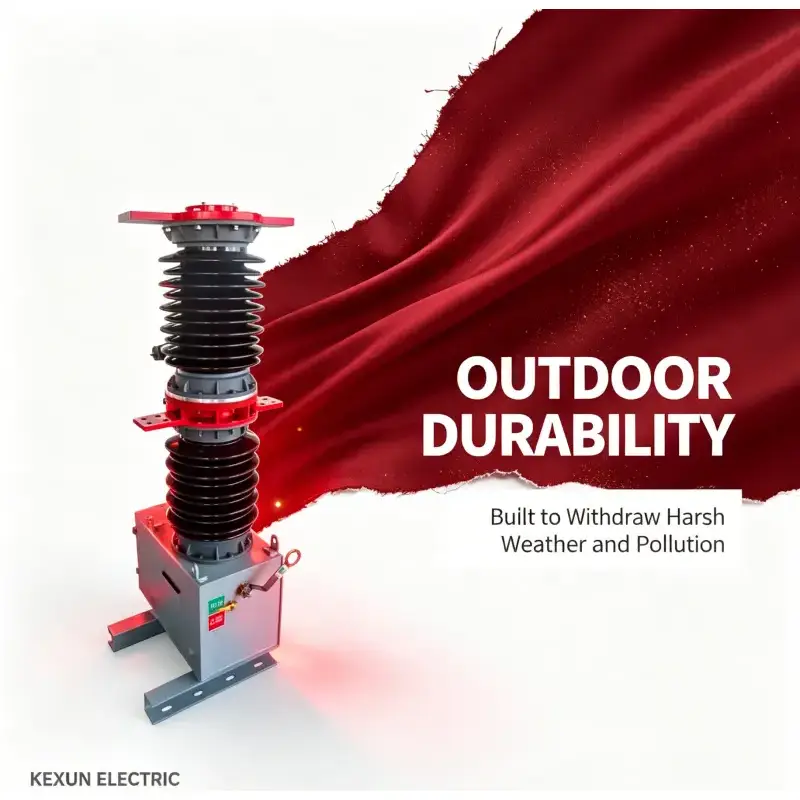

Utendørs Hv Vcb

Produktfunksjoner

Ekstremt høy pålitelighet

Helt vedlikeholdsfri hele livet.

Høy mekanisk levetid og elektrisk levetid.

Liten størrelse, lett vekt og enkel installasjon

 Med standard relébeskyttelse og rask automatisk gjenlukkingsfunksjon.

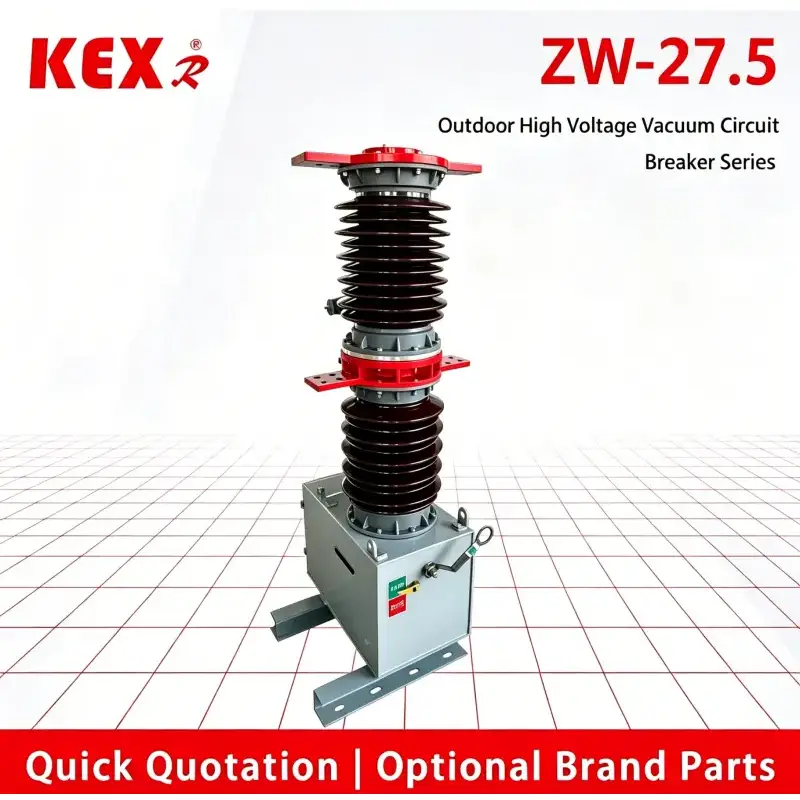

Bruker betingelser av  ZW7-27.5 type Outdoor hv vcb

¨ Temperatur：-30℃～60℃；

¨ Høyde: mindre enn 2000m

¨ Vindhastighet:≤34m/s；

¨ Forurensningsgrad：Ⅳ级；

¨ Lagringstemperatur: -40℃～85℃.

Den viktigste tekniske parameteren til vcb

Mekanisk hovedparameter for bryteren

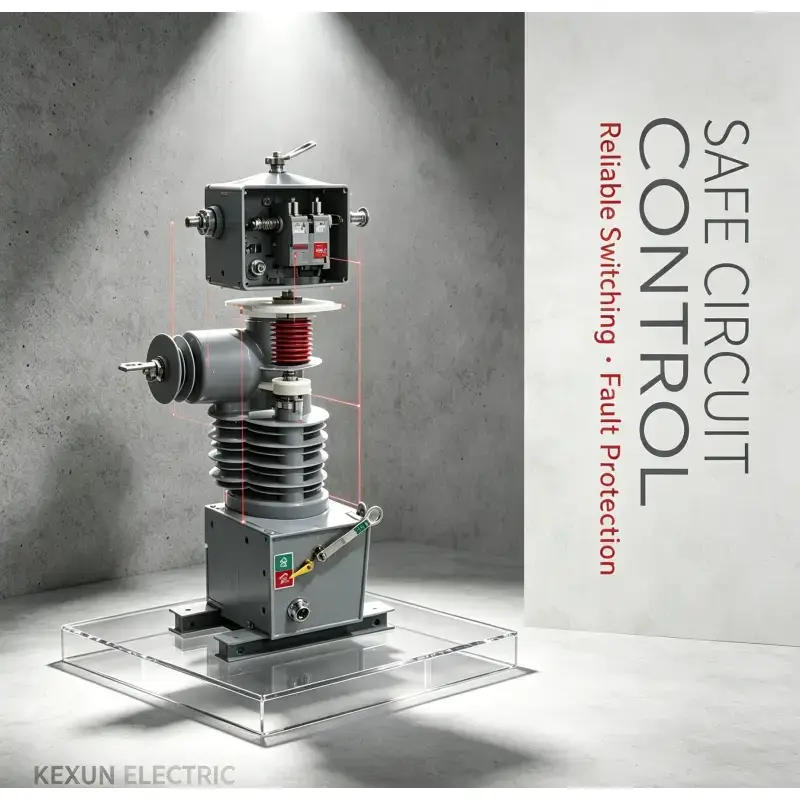

Struktur og arbeidsprinsipp for effektbryter

ZW7-27.5 Outdoor hv vcb er hovedsakelig sammensatt av integrert forseglet stolpe, strømtransformator, fjærdriftsmekanisme og boks. Denne typen effektbryter er miniatyrisert. Samtidig er den utstyrt med en manuell nødbremsefrigjøringsanordning. Strømtransformator kan velges i henhold til brukerens behov.

Kontrollen av ZW7-27.5 Outdoor hv vcb fullføres av den intelligente kontrollenheten. På-av-betjeningen av bryteren kan realiseres lokalt, og den kan også fjernstyres gjennom kommunikasjonsgrensesnittet. Annen informasjon om strømbryteren kan også overføres til kontrollsenteret, og kommunikasjonskanalen kan være kabel, optisk fiber, GPRS/CDMA, GSM osv. Kontrollen av ZW7-27.5 Outdoor hv vcb fullføres av den intelligente kontrollenheten. På-av-betjeningen av bryteren kan realiseres lokalt, og den kan også fjernstyres gjennom kommunikasjonsgrensesnittet. Annen informasjon om strømbryteren kan også overføres til kontrollsenteret, og kommunikasjonskanalen kan være kabel, optisk fiber, GPRS/CDMA, GSM, etc.

Den intelligente kontrollenheten monteres nær effektbryteren og kobles til strømbryteren gjennom en styrekabel. Strømforsyningen til intelligent kontrollenhet er delt inn i hovedstrømforsyning og standbystrømforsyning. Hovedstrømforsyningen er AC eller DC 220V, som oppnås ved høyspentledning gjennom PT. Reservestrømforsyningen leveres av batteriet (installert i boksen for intelligent kontrollenhet). Når du arbeider normalt, lader hovedstrømforsyningen reservestrømforsyningen; Når hovedstrømforsyningen er borte, kan reservestrømforsyningen fortsatt fullføre kontrollen av strømbryteren og andre operasjoner i kontrollenheten. Reservestrømforsyningen (når den er fullastet) kan holde hele maskinen i arbeid i ikke mindre enn 48 timer.

Betjeningsmekanismen til effektbryteren er utstyrt med et manuelt nødutkoblingshåndtak for nødutkobling når kontrollsystemet eller strømforsyningen svikter.

2.1 Arbeidsprinsipp og prosess for strømbryter

2.1.1 Lysbueslukkingsprinsipp:

ZW37-27.5 Outdoor hv vcb bruker en vakuumavbryter, med vakuum som lysbueslukkings- og isolasjonsmedium, som har ekstremt høy vakuumgrad. Når de bevegelige og statiske kontaktene slås av med elektrisitet under påvirkning av betjeningsmekanismen, vil det genereres en vakuumbue mellom kontaktene. Samtidig, på grunn av den spesielle strukturen til kontaktene, vil det også genereres et passende langsgående magnetfelt i gapet mellom kontaktene, noe som vil fremme vakuumbuen til å forbli diffus, og gjøre buen jevnt fordelt på kontaktflaten for å brenne, for å opprettholde en lav buespenning. Når strømmen naturlig krysser null, kan gjenværende ioner, elektroner og metalldamp kombineres eller kondenseres på kontaktflaten og skjoldet i løpet av mikrosekunders tidsrekkefølge. Fordi det langsgående magnetfeltet brukes til å kontrollere vakuumbuen, har vakuumbryteren en sterk og stabil evne til å bryte strømmen.

2.1.2 Lagring:

Åpnings- og lukkeenergien til ZW7-27.5 Outdoor hv vcb lagres med høy ytelse og installeres i boksen til intelligent kontrollerenhet. Ved åpning og lukking. Levert av hovedstrømforsyningen eller reservestrømforsyningen til kontrollenheten, er ladetiden ikke mer enn 10s, og kondensatorspenningsfeilen er ≤1V.。

2.1.3 Lukking: Trykk på innkoblingsknappen på den intelligente kontrollenheten lokalt, eller aktiver innkoblingsspolen til betjeningsmekanismen ved fjernkontroll, slik at jernkjernen driver den bevegelige kontakten til strømbryteren til å slå på med spesifisert hastighet. Når det vurderes at effektbryteren er i lukkeposisjon, slår styresløyfen automatisk av strømforsyningen til lukkespolen. På dette tidspunktet holdes jernkjernen på lukkesiden på grunn av virkningen av den permanente magneten. Etter at lukkespolen er slått av, kan den ikke bare overvinne reaksjonskraften til kontaktfjæren til strømbryteren, men også ha den lukkende selvholdende kraften, slik at strømbryteren kan holdes i lukkeposisjonen pålitelig.

2.1.4 Åpning: Trykk på utkoblingsknappen på den intelligente kontrollenheten lokalt, eller aktiver utkoblingsspolen til betjeningsmekanismen med fjernkontroll, for å overvinne den selvholdende kraften til permanentmagneten på lukkesiden og få utkoblingsfjæren til å trekke jernkjernen for å drive den bevegelige kontakten til strømbryteren med spesifisert hastighet for å slå av. Når det bedømmes at strømbryteren er i åpningsposisjon, slår kontrollsløyfen automatisk av strømforsyningen til åpningsspolen, og på dette tidspunktet holdes jernkjernen på åpningssiden på grunn av trekkkraften til åpningsfjæren, slik at strømbryteren holdes pålitelig i åpningsposisjon.

2.1.5 Manuell nødbremseåpning:

Når effektbryteren er i lukkeposisjon, hold nede den manuelle utkoblingsbetjeningsknappen til effektbryteren med en isolerende betjeningsstang og trekk den ned, og effektbryteren kan slå seg av med en viss hastighet, noe som kan sikre at effektbryteren pålitelig kan slå av den nominelle belastningsstrømmen.
