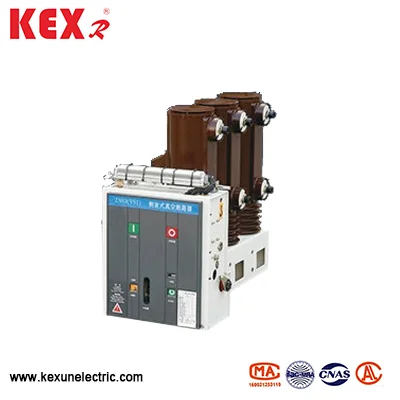

Sidemontert innendørs høyspenningsvakuumskretsbryter
Den sidemonterte innendørs høyspenningsvakuumkretsbryter produsert av kinesisk fabrikk Kexun brukes hovedsakelig til beskyttelses- og kontrollkretser. Det er egnet for steder med nominell spenning på 12 kV og frekvens på 50Hz hvor hyppig drift eller kretsstrømavbrudd er nødvendig. Det kan installeres i fast bryterutstyr eller brukes alene.
Modell: VS1
Merkevare ： Kexr
Modell: VS1
Merkevare ： Kexr
● Strukturelle egenskaper for den sidemonterte innendørs høyspenningsvakuumskretsbryteren
▶ Lateral driftsmekanisme
▶ Epoksyharpiksisolert stolpe
▶ Trip-Free Spring Operating System
▶ Kabelavganger foran/bak
● Sidemontert innendørs høyspenningsvakuumkretsbryter ved bruk av forhold
▶ Omgivelsestemperaturområde: Temperaturens surensmonterte innendørs høyspenningsvakuumkretsbryter skal være -15 ~ 40 ℃
▶ Høyde: Den sidemonterte innendørs høyspenningsvakuumkretsbryteren skal installeres mindre enn 1000 meter.
▶ Relativ fuktighet: Det daglige gjennomsnittet er ikke mer enn 95%, det månedlige gjennomsnittet er ikke mer enn 90%, det daglige gjennomsnittet av mettet damptrykk er ikke mer enn 2,2 × 10-3MPa, og det månedlige gjennomsnittet er ikke mer enn 1,8 × 10-3MPa.
▶ Jordskjelvintensitet: Mindre enn 8 grader
▶ Steder uten brann, eksplosjon, alvorlig forurensning, kjemisk korrosjon og alvorlig vibrasjon.
● Tekniske parametere for den sidemonterte innendørs høyspenningsvakuumkretsbryteren
|
Punkt |
Enhet |
Data |
||||
|
Nominell spenning |
Kv |
12 |
||||
|
Rangert strøm |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Rangerte kortslutningsbrudd strøm |
De |
20 |
25 |
31.5 |
||
|
Rangert kortslutningsavslutningsstrøm |
De |
50 |
63 |
80 |
||
|
Rangerte topp tåler strøm |
De |
50 |
63 |
80 |
||
|
4S kortslutning tåler strøm （topp） |
De |
20 |
25 |
31.5 |
||
|
Rangert isolasjonsnivå |
Arbeider motstandsspenning |
Kv |
42 （48） |
|||
|
Effekt motstand mot spenning |
75 （85） |
|||||
|
Rangert driftssekvens |
|
Break-0.3s-Close-180s-Close |
||||
|
Mekanisk liv |
Tid |
10000 |
||||
|
Rangert kortslutningsstrømavbrudd |
Tid |
50 |
||||
|
Nominell åpningsspenning for driftsmekanisme （DC） |
V |
110.220 |
||||
|
Kontakt terminalavstand |
mm |
11 ± 1 |
||||
|
Overtravel (kontakt vårkompresjonslengde) |
mm |
35 ± 0,5 |
||||
|
Trefaseseparasjon og lukking av sprett tid |
MS |
≤2 |
||||
|
Kontakt lukking av sprett tid |
MS |
≤2 |
||||
|
Gjennomsnittlig åpningshastighet |
m/s |
1,1 ± 0,2 |
||||
|
Gjennomsnittlig lukkehastighet |
m/s |
0,6 ± 0,2 |
||||
|
Åpningstid |
Maks driftsspenning |
s |
≤0,05 |
|||
|
Min driftsspenning |
≤0,08 |
|||||
|
Stengetid |
s |
0.1 |
||||
|
Tillatt slitasjeopphopningstykkelse av dynamiske og statiske kontakter |
mm |
3 |
||||
