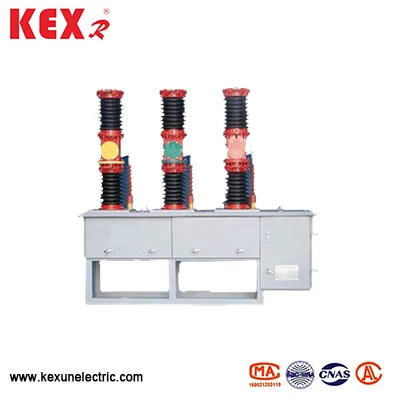

ZW7A utendørs høyspent AC VCB
ZW7A utendørs høyspent AC VCB er en nominell spenning på 40,5kV, som er spesielt produsert av Kexun i Kina-fabrikken. 50Hz trefaset AC-strømtransformator ekstern utendørs distribusjonsutstyr, som er egnet for beskyttelse og kontroll i transformatorstasjon og distribusjonssystem for industrielle og gruvebedrifter.
Modell: ZW7A
Merkevare ： Kexr
Modell: ZW7A
Merkevare ： Kexr
● Modell betydning

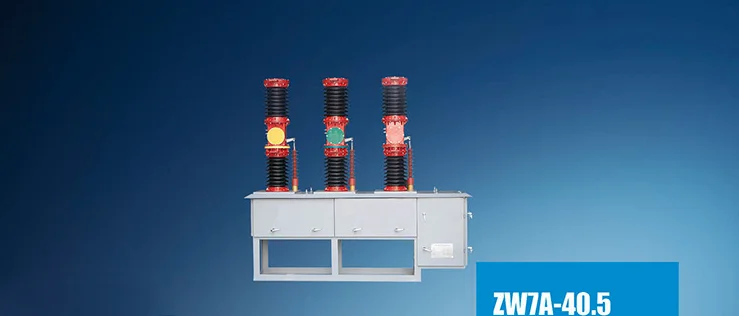

ZW7A-40.5
W = utendørs type
Z = vakuumskretsbryter
7A = Design serienummer (Kina 7. generasjons forbedring)
40,5 = nominell spenning (40,5kV, i samsvar med IEC -standarden)
● søknadsområde
ZW7A utendørs høyspenning AC VCB er ikke bare egnet for beskyttelse og kontroll i transformatorstasjoner og distribusjonssystemer for industrielle og gruvebedrifter, men også egnet for landlige kraftnett og steder med hyppige operasjoner, spesielt for behovene til urbane og landlige kraftnettrekonstruksjon.
◆ Møt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Tekniske parametere for ZW7A utendørs høyspent AC VCB
|
Tall |
Punkt |
Enhet |
Data |
|
|
1 |
Nominell spenning |
Kv |
40.5 |
|
|
2 |
Nominell frekvens |
Hz |
1250 sess1600.2000 |
|
|
3 |
Rangert strøm |
A |
20，25,31,5 |
|
|
4 |
Rangerte kortslutningsbrudd strøm |
De |
50,63,80 |
|
|
5 |
Rated Totch Strøm (Peak) |
20，25,31,5 |
||
|
6 |
Rangert på kort sikt tåler strøm |
31.5 |
||
|
7 |
Rangert kortslutningsavslutningsstrøm |
80 |
||
|
8 |
Rangert driftssekvens |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Mekanisk liv |
Tid |
10000 |
|
|
10 |
Rangerte kortslutningsbrytende nåværende bruddtider |
Tid |
20 |
|
|
11 |
1 min arbeidsfrekvens tåler spenning |
(våt) fase til fase/bakken |
Kv |
80 |
|
(tørr) fase til fase/bakken |
Kv |
95 |
||
|
12 |
Belysningsimpuls tåler spenningsfase til fase/bakken |
Kv |
180 |
|
|
13 |
Tillatt slitestykkelse av dynamiske og statiske kontakter |
mm |
3 |
|
|
14 |
Nettovekt |
kg |
Ca 600 |
|
|
15 |
Kontaktavstand |
mm |
22 ± 2 |
|
|
16 |
Kontaktkontakt for kontakt |
mm |
4 ± 1 |
|
|
17 |
Gjennomsnittlig åpningshastighet |
m/s |
1,3 ~ 1,8 |
|
|
18 |
Gjennomsnittlig lukkehastighet |
m/s |
1,0 ~ 1,7 |
|
|
19 |
Kontakt lukking av sprett tid |
MS |
≤3 |
|
|
20 |
Synkronisering av tre-fase åpning og lukking |
MS |
≤3 |
|
|
21 |
Hovedkretsmotstand |
baby |
≤ 100 |
|
|
22 |
Stengetid |
MS |
≤150 |
|
|
23 |
Åpningstid |
MS |
≤60 |
|
