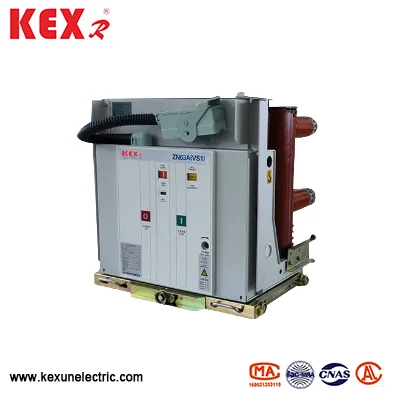

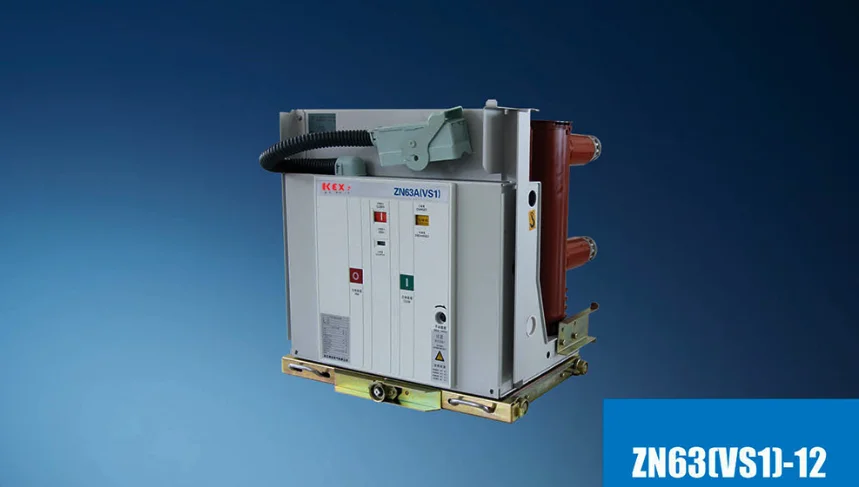

Zn63 VS1 innendørs høyspenning VCB
ZN63 VS1 innendørs høyspenning VCB produsert av Kexun, en kjent produsent i Kina, er egnet for elektrisk utstyr med nominell spenning på 12 kV og trefase AC på 50Hz, og brukes ofte til kontroll og beskyttelse av industrielle og gruvebedrifter, kraftverk, transformatorer og elektriske fasiliteter.
Modell: Zn63 VS1
Merkevare ： Kexr
Modell: Zn63 VS1
Merkevare ： Kexr
● Designfunksjon
ZN63 VS1 Innendørs høyspenning VCB vedtar integrasjonen av veterinærens driftsmekanisme og effektbryter kropp, som kan utformes som en fast installasjonsenhet eller en håndbilenhet med en spesiell fremdriftsmekanisme. Hovedkretsdelen kan ta i bruk integrert forseglet pol for å realisere miniatyrisering, høy pålitelighet og vedlikeholdsfri for effektbryteren. Det kan brukes sammen med KYN28A-12 (GZS) og annen sentral håndcart-bryterutstyr, og kan også brukes med XGN-fast bryterutstyr.
● Bruke forhold
▶. AMBIENT TEMPERATUR: ZN63 VS1 innendørs høyspenning VCB skal betjenes ved -10 ~ 40 ℃ (lagring og transport ved -30 ℃ er tillatt).
▶ Høyde: Zn63 VS1 innendørs høyspenning VCB skal installeres i en høyde på mindre enn 1000 meter.
▶ Relativ fuktighet: Den daglige gjennomsnittsverdien er ikke mer enn 95%, den daglige gjennomsnittsverdien av mettet damptrykk er ikke mer enn 2,2x10-MPa, og den månedlige gjennomsnittsverdien er ikke mer enn 1,8x10-MPA
MERKNAD ： ZN63 VS1 Innendørs høyspenning VCB skal fungere på et sted uten brann, eksplosjon, alvorlig forurensning, kjemisk korrosjon og voldelig vibrasjon.
◆ Møt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Tekniske parametere for Zn63 VS1 innendørs høyspenning VCB
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
Kv |
12 |
|||
|
Rangert isolasjonsnivå |
Rangert lynimpuls tåler spenning （topp） |
Kv |
75 |
||
|
Nominell frekvens |
1 min arbeidsfrekvens tåler spenning |
42 |
|||
|
Rangerte kortslutningsbrudd strøm |
De |
20/25 |
31.5 |
40 |
|
|
Rangert strøm |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Rangert termisk stabilitetsstrøm （Virtuell verdi） |
De |
20/25 |
31.5 |
40 |
|
|
Vurdert dynamisk stabil strøm （topp） |
50/63 |
80 |
100 |
||
|
Rangert kortslutning Lukkestrøm （Topp） |
50/63 |
80 |
100 |
||
|
Rangerte kortslutningsbrytende nåværende tider |
Tid |
50 |
|||
|
Strømfrekvens tåler spenning på sekundærkretsen (1 min) |
V |
2000 |
|||
|
Rangert driftssekvens |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Rangert termisk stabilitetstid |
S |
|
|||
|
Vurdert brudd på strømmen til enkelt/back-to-back kondensatorbank |
A |
630/400 800/400 (40ka) |
|||
|
Mekanisk liv |
Tid |
10000 |
|||
