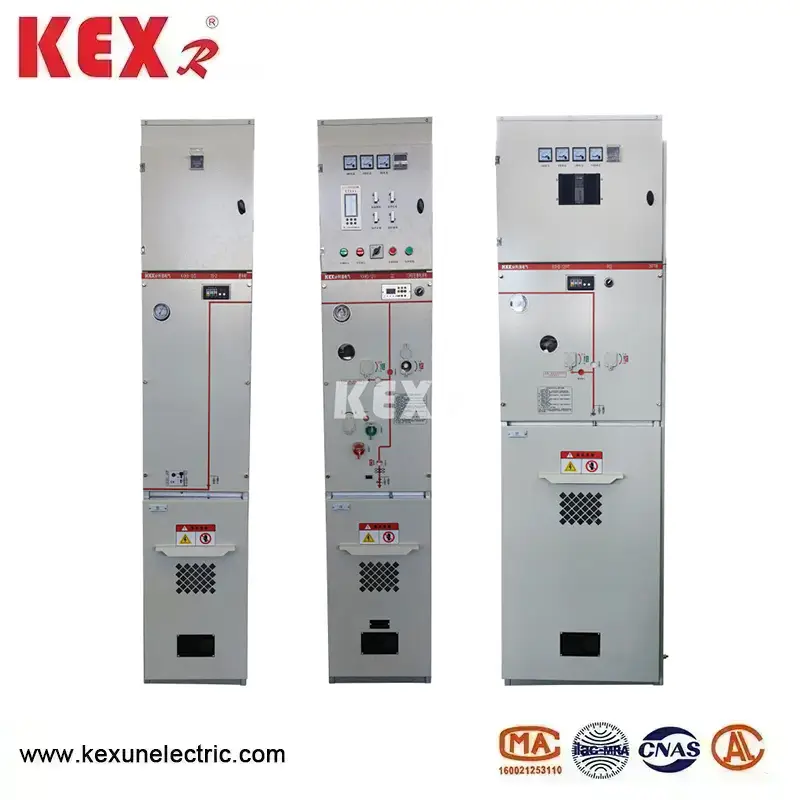

Miljøvennlig gassisoler koblingsskap
Det miljøvennlige gassisolerende koblingsskapet produsert av Kina-fabrikken Kexun Electric Co., Ltd har egenskapene til enkel struktur, fleksibel drift, pålitelig sammenlåsing og praktisk installasjon, og er spesielt egnet for kraftdistribusjon i urbane boligområder, små sekundære transformatorstasjoner, koblingsstasjoner, kabelforgreningsbokser, boks-type transformatorstasjoner, industri- og gruvedrift, vindkraftverk, kjøpesentre, sykehus, kraftverk, sykehus, kjøpesentre, sykehus, jernbaner, tunneler og andre steder.
Modell: KXHB-12
Merke: KEXR
Modell: KXHB-12
Merke: KEXR

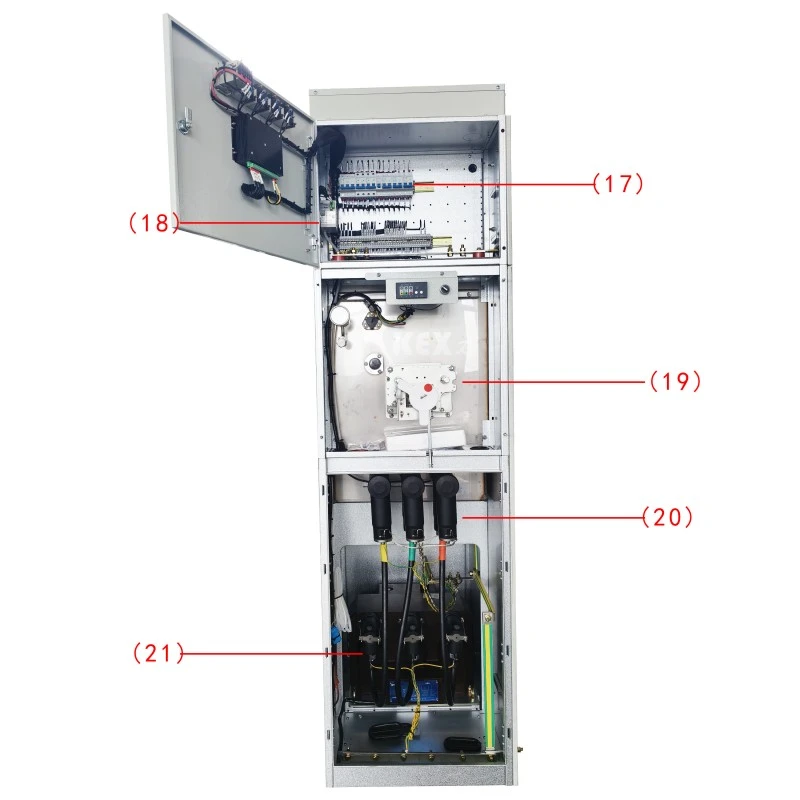

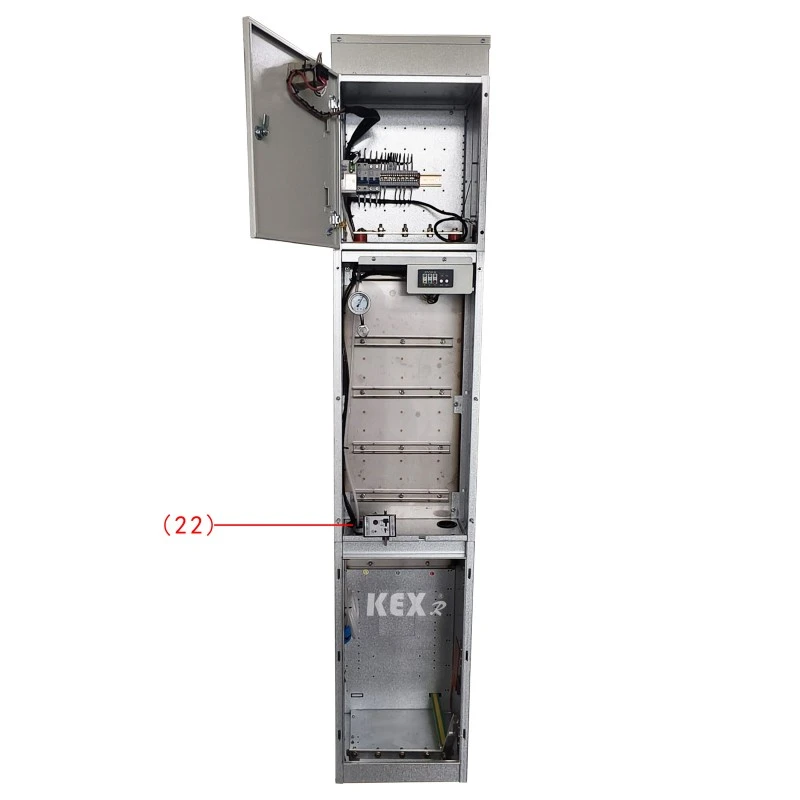

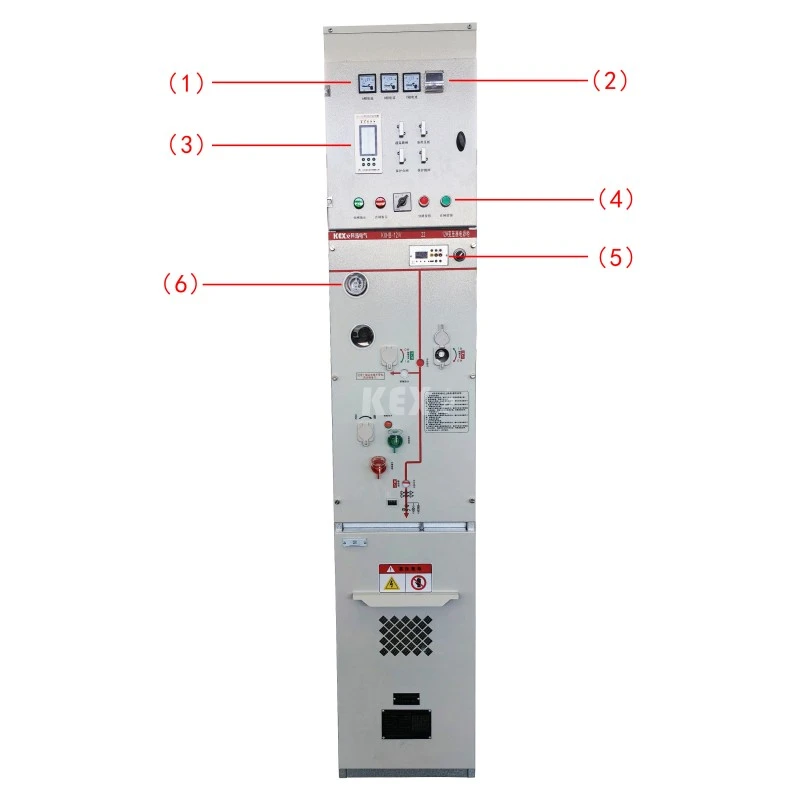

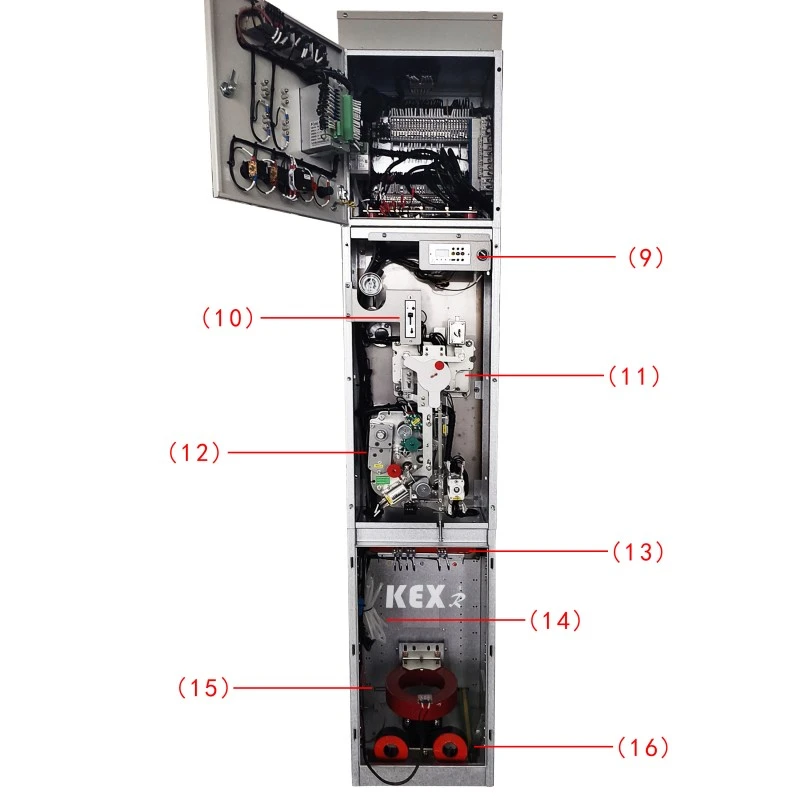

●Komponenter

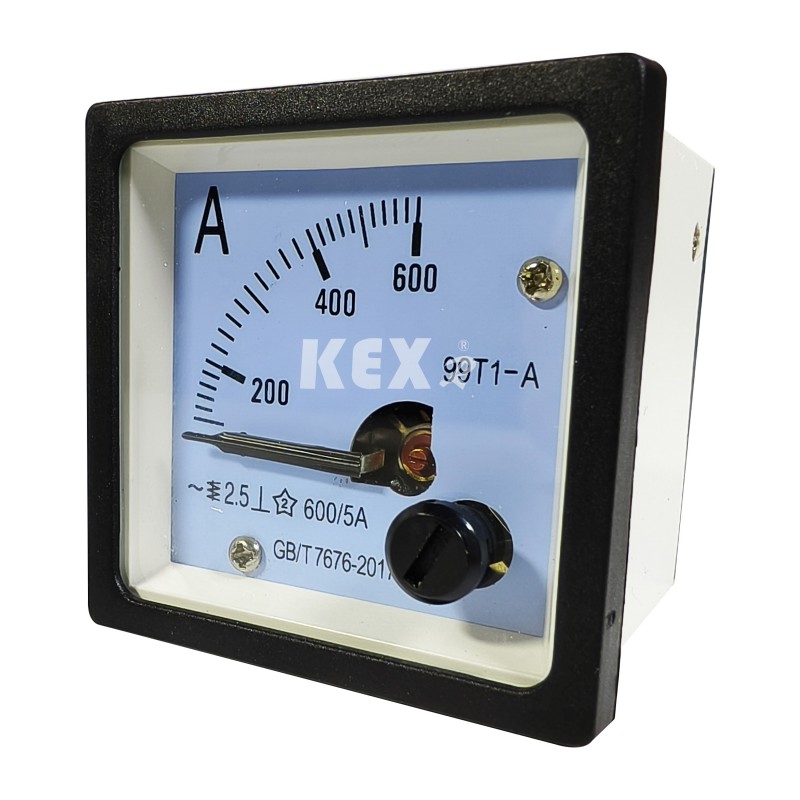

1. Ammeter

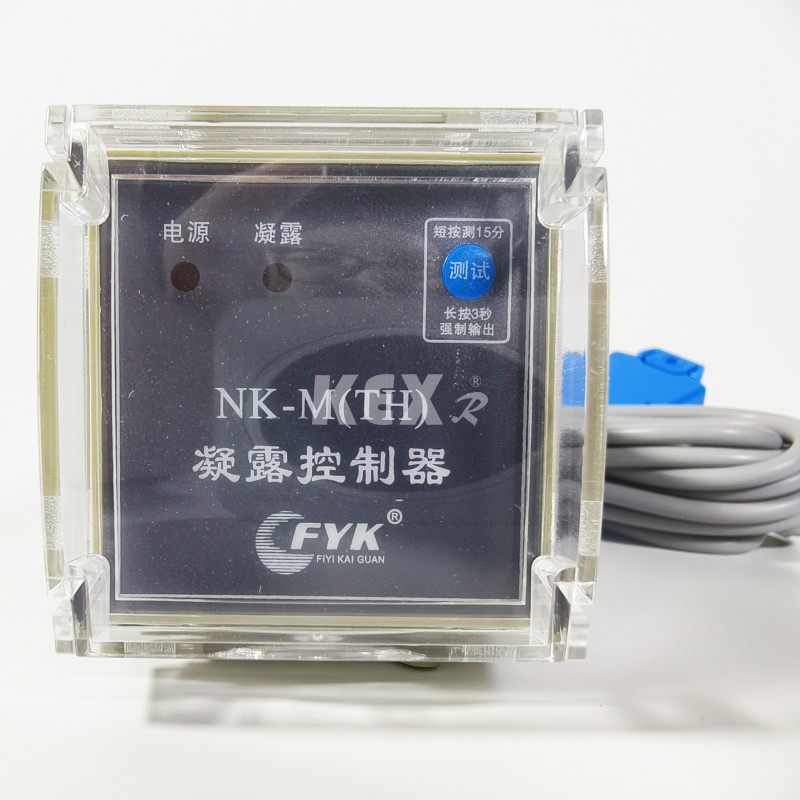

2.Kondenseringskontroller

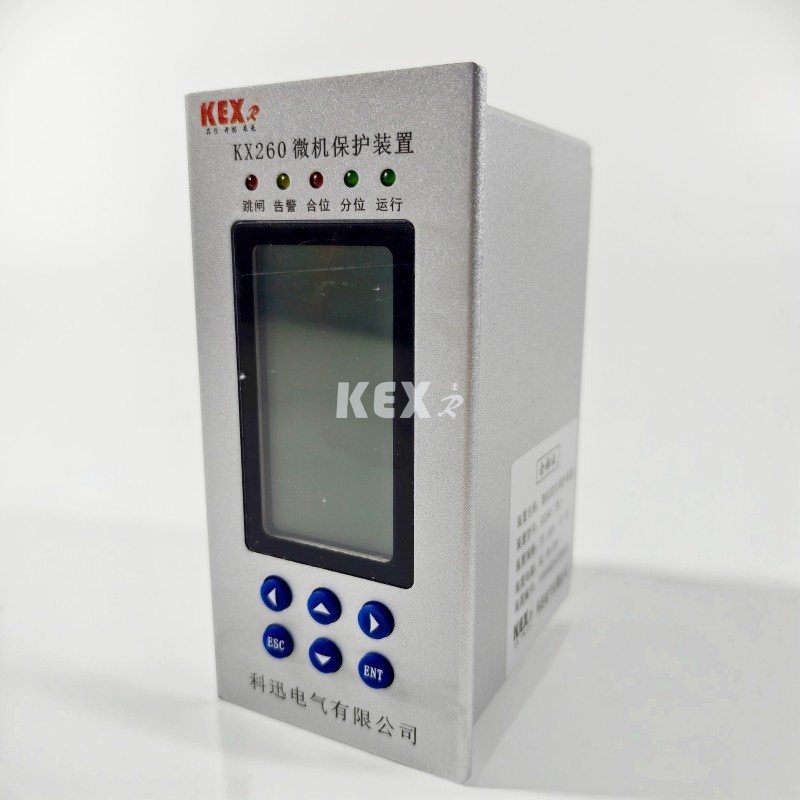

3. Mikrodatamaskinbeskyttelsesenhet

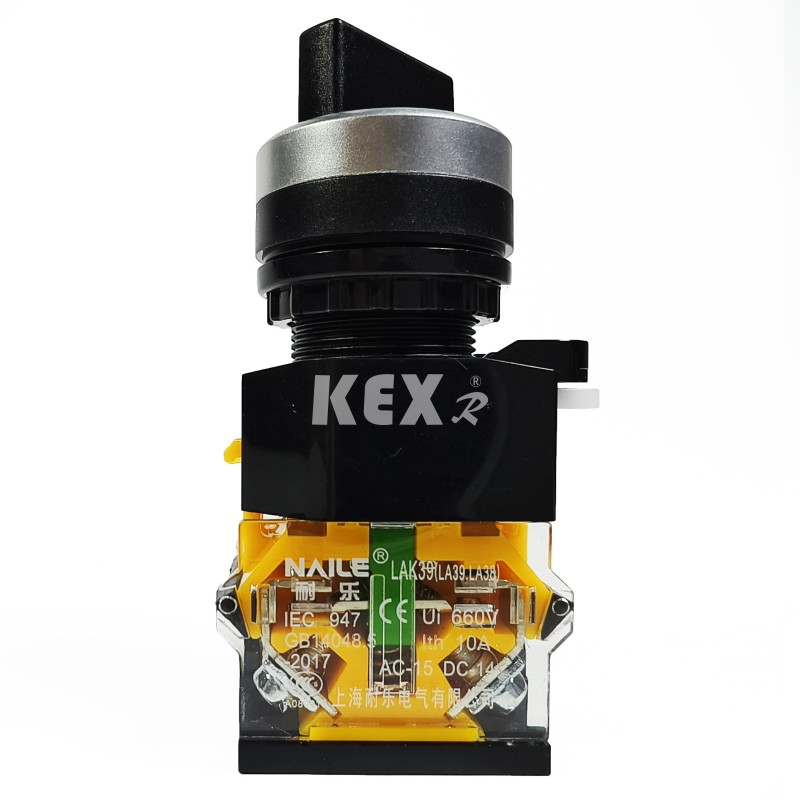

4. Knapp

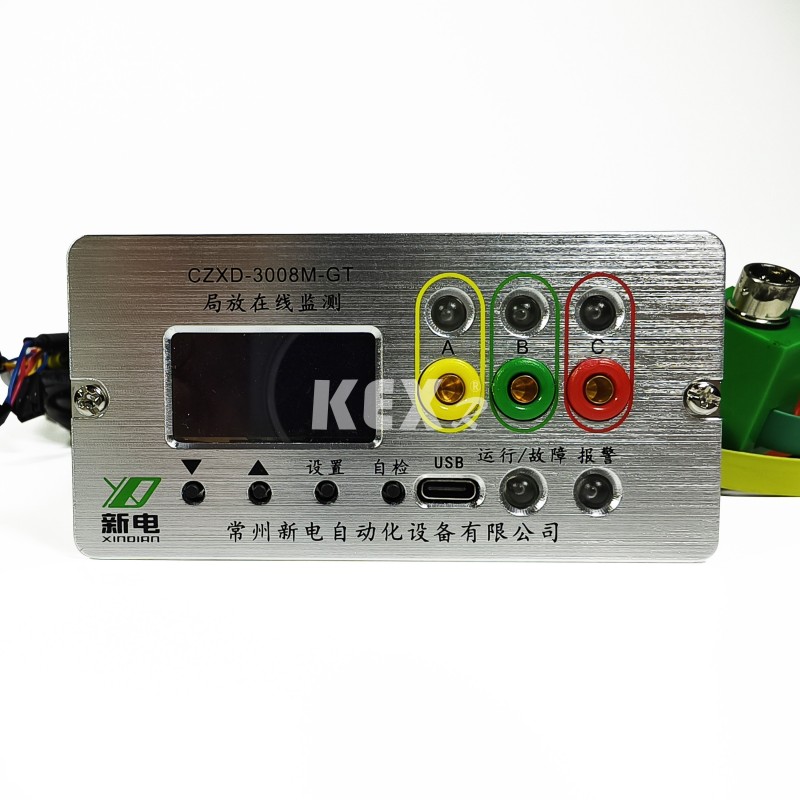

5.Delvis utladningsdetektor

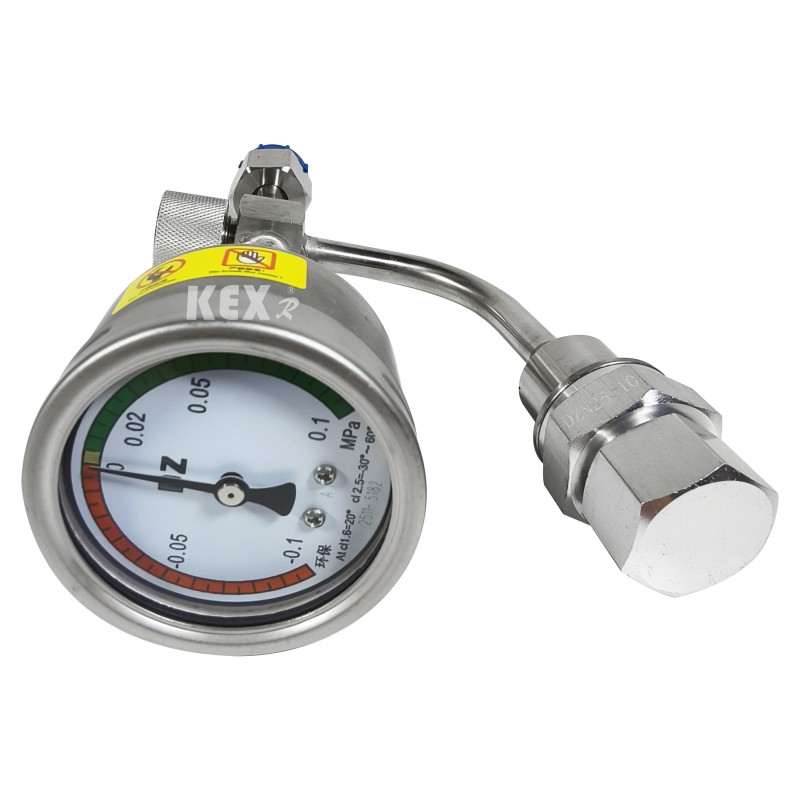

6.Barometer

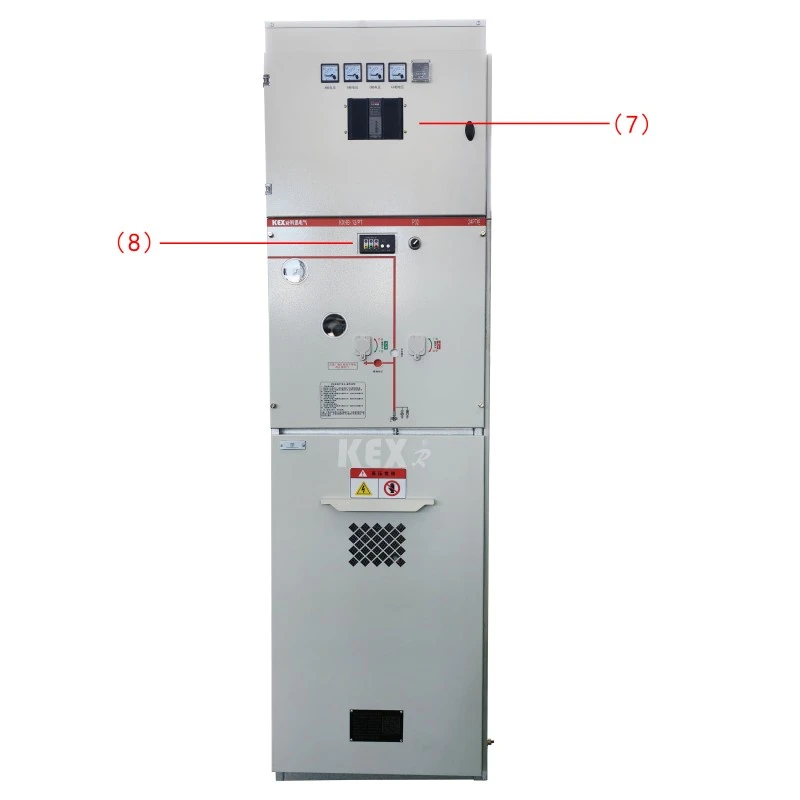

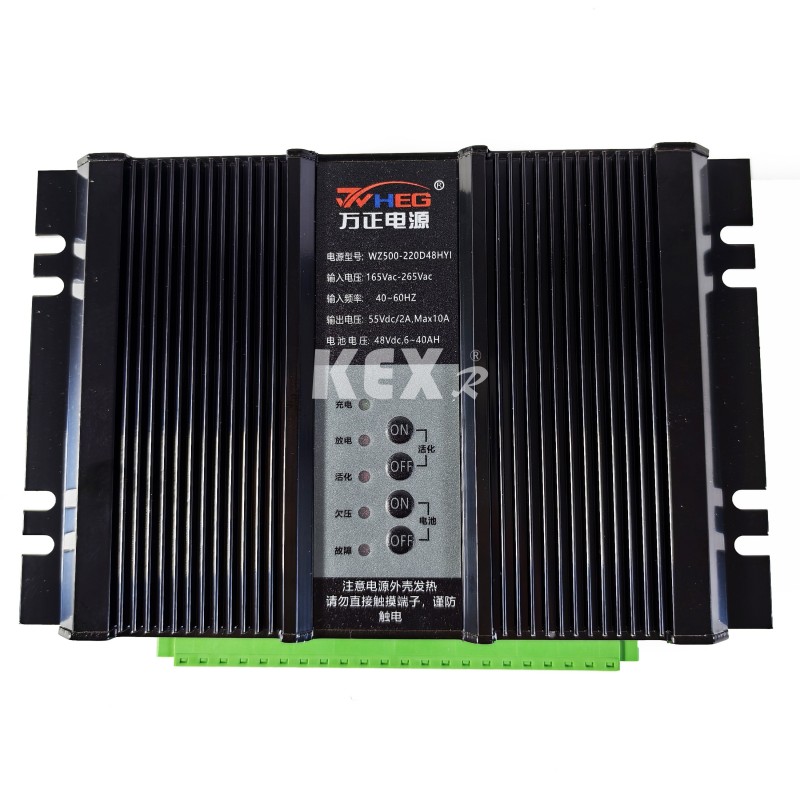

7.Strømforsyning
8. Ladet display

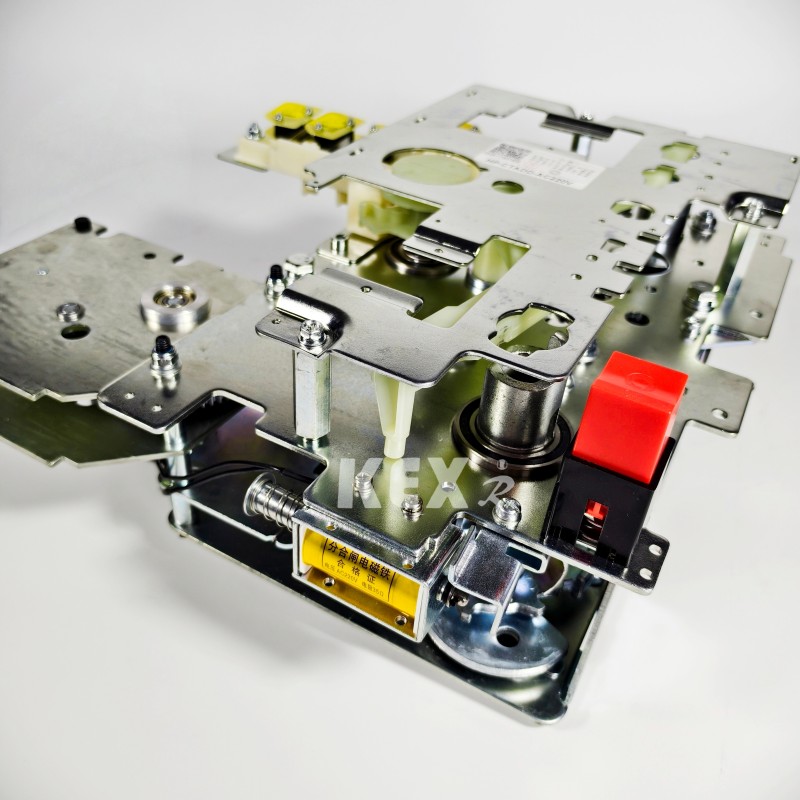

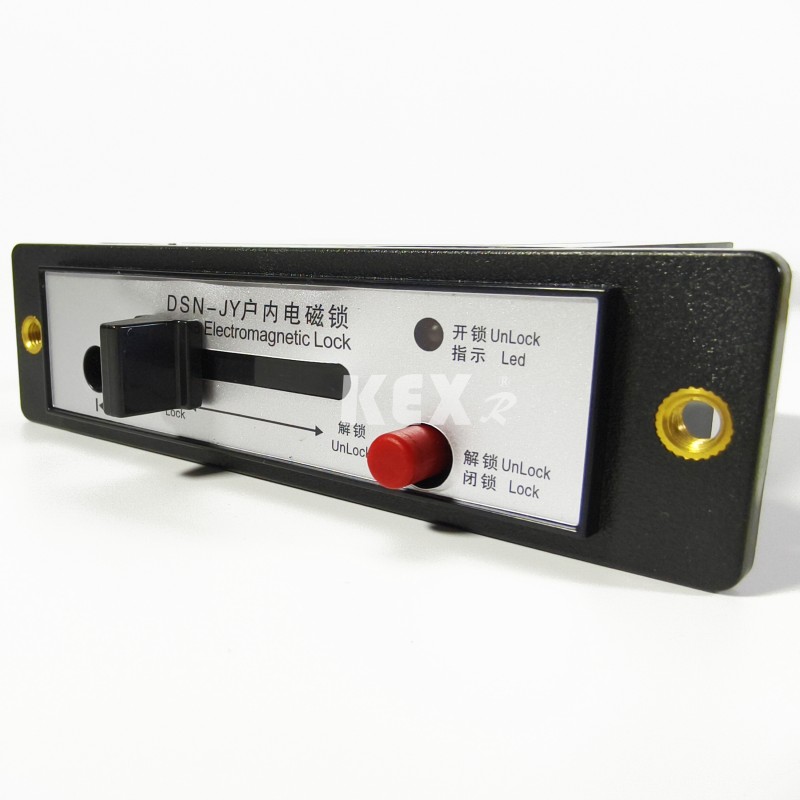

10.Elektromagnetisk lås

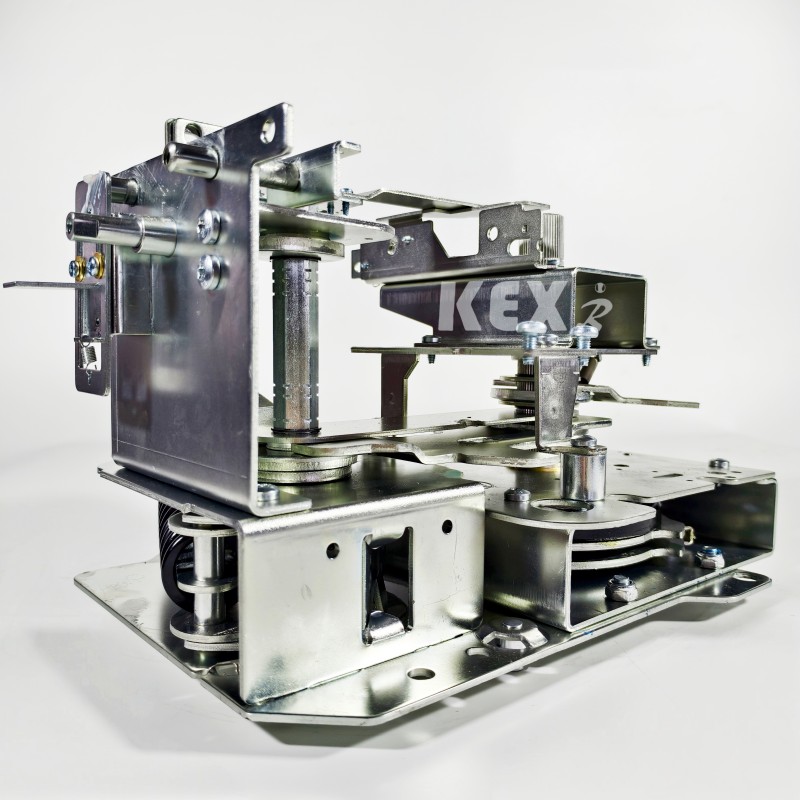

11. Manuell betjeningsmekanisme
12.Elektrisk betjeningsmekanisme

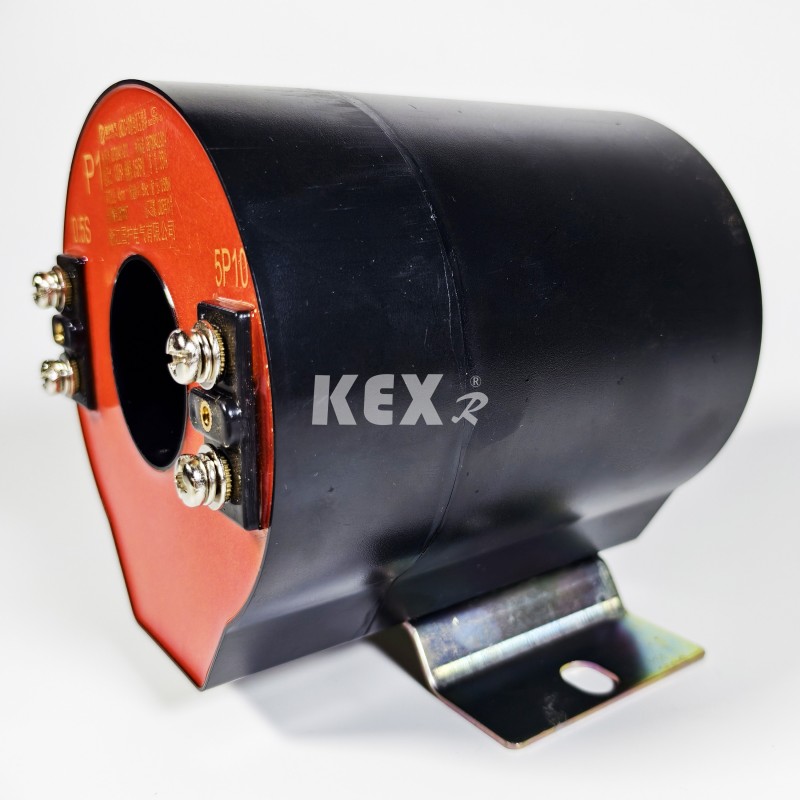

16. CT

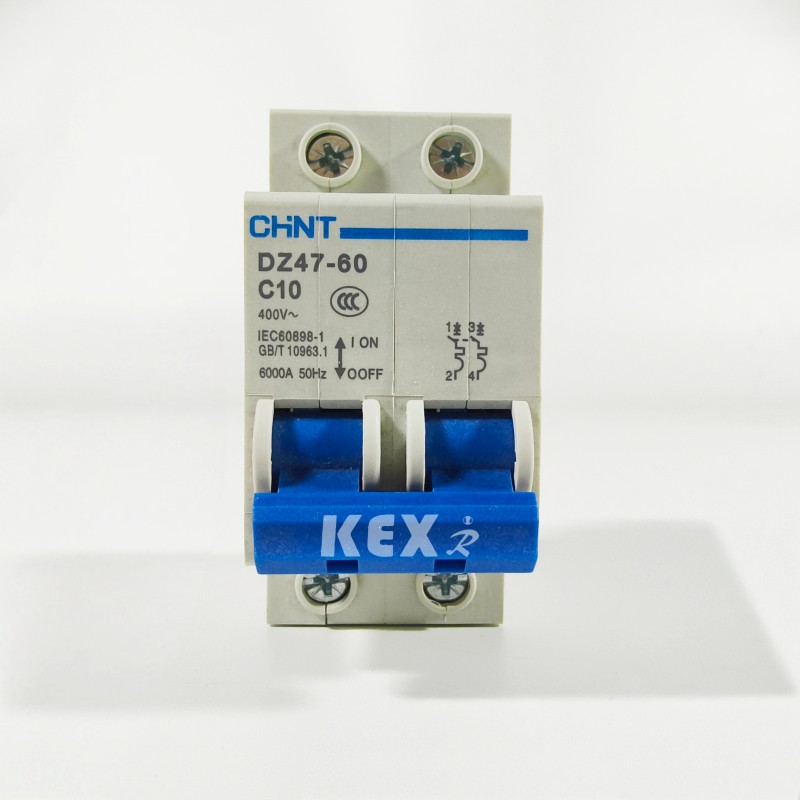

17.MCB

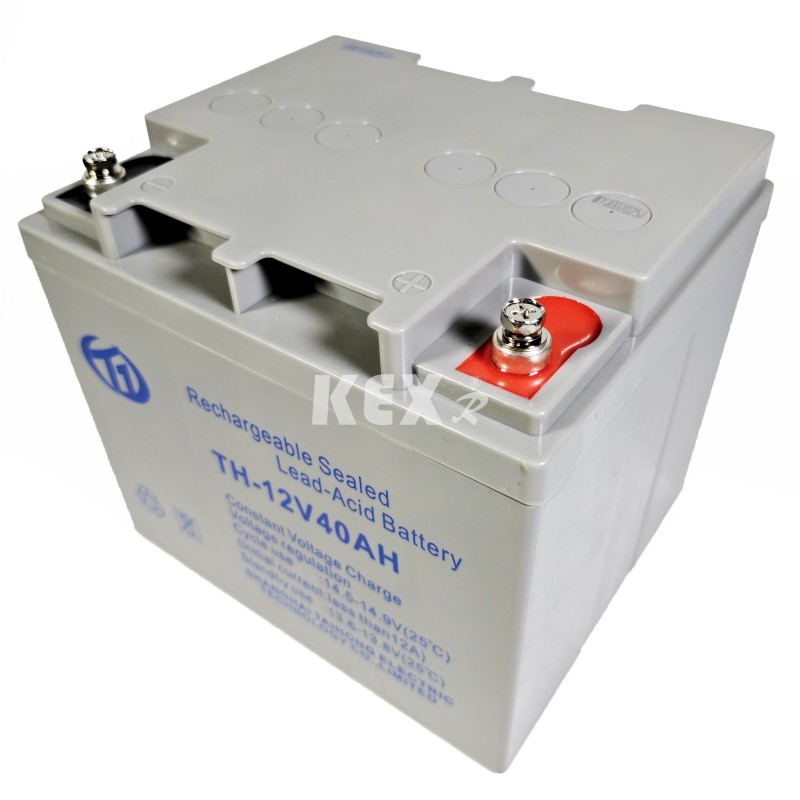

18.lagringsbatteri

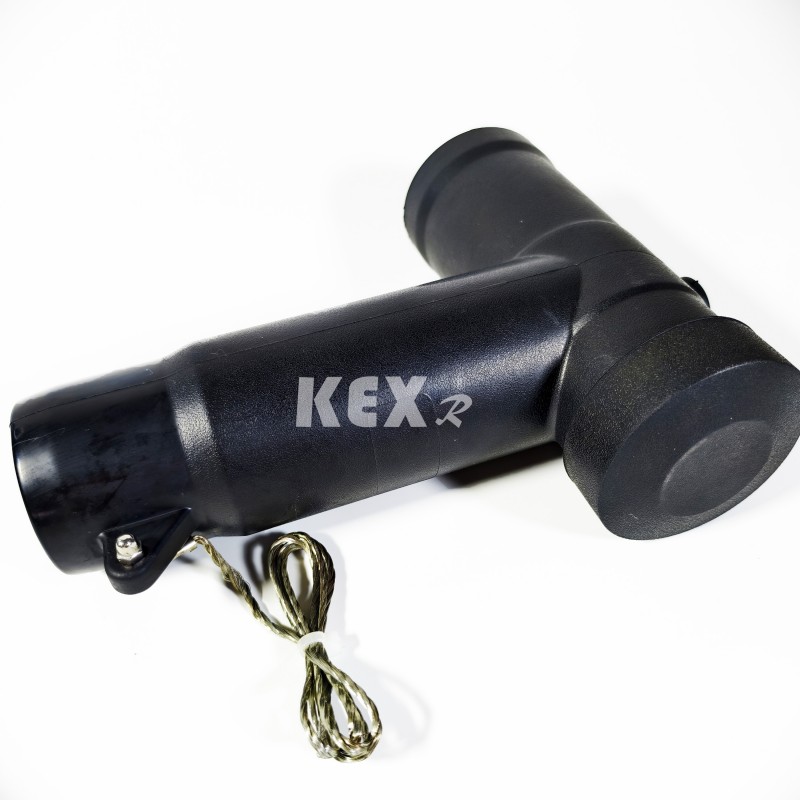

20. Kabelplugg
● Betingelser for bruk
◆ Temperatur: -25 ~ 45 ℃
◆ Maks daglig temperatur: 35 ℃
◆ IP-grad: Ladet kroppstetning IP67, koblingsskapskall IP4x
◆ Den omgivende luften i miljøvennlige gassisolerende koblingsskap skal ikke være åpenbart forurenset av etsende brennbar gass og vanndamp.
◆ Det er ingen hyppige voldelige vibrasjoner, og hardhetsdesignet under harde deler oppfyller ulike krav.
● Standarder
KXHB-12 type Miljøvennlig gassisoler koblingsskap oppfyller standardene nedenfor
◆ Felles tekniske krav i GB/T 1022-standarder for høyspentbryter- og kontrollutstyr. ◆ GB/T39063640.5kV AC metallkapslet koblingsutstyr og kontrollutstyr.
◆ GB/T1985 Høyspent AC-skillebryter og jordingsbryter
◆ GB/T38043.6-40.5kV AC høyspenningslastbryter
◆ GB/T1984 Høyspent vekselstrømsbryter
◆ GB/T4208 IP-kode for skallbeskyttelsesnivå
◆ GB/T7354 Måling av delvis utladning
◆ GB/T311.1 Isolasjonskoordinering Del 1: Definisjon, prinsipper og regler
●Teknisk parametertabell for miljøvennlig gassisoler koblingsskap
◆ Strømbryterskap
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
KV |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Nominelt isolasjonsnivå |
1 Min arbeidsfrekvens tåler Spenning |
Å jorde, fase til fase |
KV |
42 |
|
|
Brudd |
48 |
||||
|
Lysimpuls tåler spenning (peak) |
Å jorde, fase til fase |
KV |
75 |
||
|
Brudd |
85 |
||||
|
1 min strømfrekvens tåler spenning av hjelpe-/kontrollkrets (til jord) |
KV |
2 |
|||
|
Vurdert gjeldende |
A |
630 |
|||
|
Vurdert kortsiktig tåle gjeldende (virtuell verdi) |
Hovedkrets/jordingsbryter |
kA |
25/4s |
||
|
Jordingskrets |
kA |
21,7/4s |
|||
|
Nominell topp tåle strøm |
Hovedkrets/jordingsbryter |
kA |
63 |
||
|
Jordingskrets |
kA |
54.5 |
|||
|
Nominell kortslutningsbruddstrøm og tider |
kA/Tid |
25/30 |
|||
|
Nominell kortslutningslukkestrøm (topp) |
kA |
63 |
|||
|
Nominell kabelladebruddstrøm |
A |
25 |
|||
|
Nominell driftssekvens for bryteren O-0,3s-CO-180s-CO |
|
|
|||
|
Mekanisk liv |
Bryter/frakobling |
Tid |
10000/3000 |
||
|
IP-grad |
Forseglet boks |
|
IP67 |
||
|
Koblingsskall |
|
IP4X |
|||
|
Gassspenning |
Nominell gassladenivå (20 ℃, målespenning) |
Mpa |
0.02 |
||
|
Klassifisert gass Min funksjonsnivå (20 ℃, målespenning) |
Mpa |
0 |
|||
|
Forseglingsytelse, |
Årlig lekkasjerate |
%/År |
≤0,05 |
||
◆Last bryterskap
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
KV |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Nominelt isolasjonsnivå |
1 Min arbeidsfrekvens tåler Spenning |
|
KV
|
|
|
|
|
|
||||
|
Lysimpuls tåler spenning (peak) |
|
KV
|
|
||
|
|
|
||||
|
1 min strømfrekvens tåler spenning av hjelpe-/kontrollkrets (til jord) |
KV |
2 |
|||
|
Vurdert gjeldende |
A |
630 |
|||
|
Vurdert kortsiktig tåle gjeldende (virtuell verdi) |
Hovedkrets/jordingsbryter |
KA |
25/4s |
||
|
Jordingskrets |
KA |
21,7/4s |
|||
|
Nominell topp tåle strøm |
Hovedkrets/jordingsbryter |
KA |
63 |
||
|
Jordingskrets |
KA |
54.5 |
|||
|
Nominell kortslutningslukkestrøm (topp) |
Lastbryter/jordingsbryter |
KA |
63 |
||
|
Nominell aktiv lastavbruddsstrøm |
A |
630 |
|||
|
Nominell lukket sløyfe avbruddsstrøm |
A |
630 |
|||
|
5 % Nominell aktiv lastavbruddsstrøm |
A |
31.5 |
|||
|
Nominell kabelladebruddstrøm |
A |
10 |
|||
|
Vurderte aktive lastpausetider |
Tid |
100 |
|||
|
Jordfeilstrømbrudd |
A/Tid |
31,5/10 |
|||
|
Ladestrømmen til linjer og kabler kobles fra under jordfeil. |
A/Tid |
17.4/10 |
|||
|
Mekanisk liv |
Bryter/frakobling |
A/Tid |
10000/3000 |
||
|
IP-grad |
Forseglet boks |
|
IP67 |
||
|
Koblingsskall |
|
IP4X |
|||
|
Gassspenning |
Nominell gassladenivå (20 ℃, målespenning) |
Mpa |
0.02 |
||
|
Klassifisert gass Min funksjonsnivå (20 ℃, målespenning) |
Mpa |
0 |
|||
|
Forseglingsytelse, |
Årlig lekkasjerate |
%/År |
≤0,05 |
||
● Skapkonfigurasjonsskjema

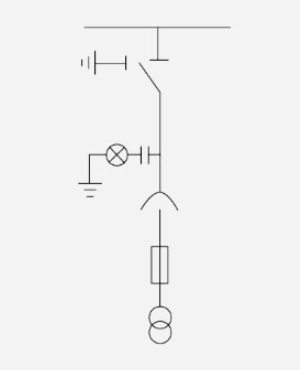

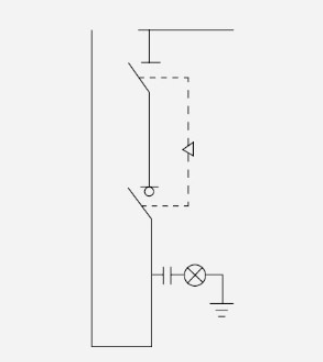

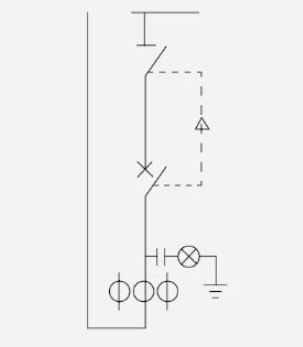

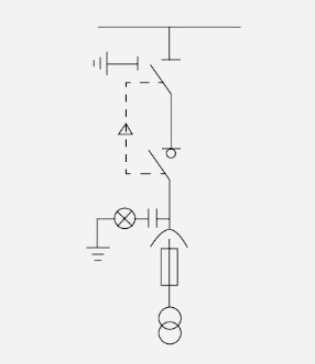

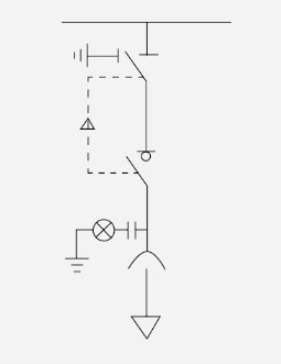

○ Opplegg 1
CL650mm
◆ Grunnleggende tilbehør
▶Lastebryter
▶To-stasjons skillebryter

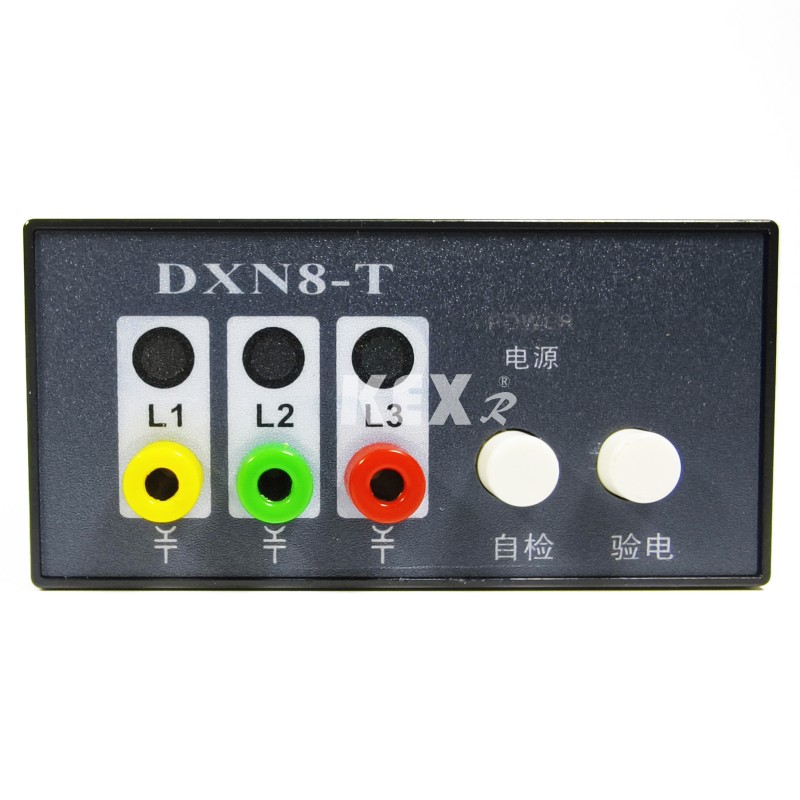

▶Live displaymåler
▶Standard samleskinne
▶Betjeningshåndtak
▶Ta kontakt med samleskinne
◇valgfritt tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepekerinstrument
▶Tre i to mekanisk forrigling
▶On-line overvåking av avleder Lavspenningskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøyet sete
▶ Likerettermodul
▶Lavspenningskammer
▶To i en mekanisk lynavleder med forrigling
▶DC strømforsyning (12h-24Ah) pekerinstrument elektromagnetisk lås Heve sete
PTC500mm
◆ Grunnleggende tilbehør
▶Lastebryter
▶ Tre-stasjons frakobler live display standard bussdrift
▶håndtak Spenningstransformator
▶PT smeltet rør
▶Albuekabelplugg (inkludert kabel)
◇valgfritt tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepekerinstrument
▶Tre i to mekanisk forrigling On-line overvåking av avleder
▶Lavspenningskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøyet sete Likerettermodul
▶Lavspenningskammer
▶To i ett mekanisk låseredskap
▶DC-strømforsyning (12h-24Ah) pekerinstrument elektromagnetisk lås
▶Forhøyet sete
PTi500mm
◆ Grunnleggende tilbehør
▶Trestasjons skillebryter
▶Oppladet display
▶Standard buss
▶Betjeningshåndtak
▶Spenningstransformator
▶PT smeltet rør
▶Albuekabelplugg (inkludert kabel)
◇valgfritt tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepekerinstrument
▶Tre i to mekanisk forrigling
▶On-line overvåking av avlederen
▶Lavspenningskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøyet sete
▶ Likerettermodul
▶Lavspenningskammer
▶To i en mekanisk sperresikring
▶DC-strømforsyning (12h-24Ah) pekerinstrument elektromagnetisk lås
▶Forhøyet sete
PT 500mm
◆ Grunnleggende tilbehør
▶Oppladet display
▶Standard buss
▶Spenningstransformator
▶PT smeltet rør
▶Albuekabelplugg (inkludert kabel)
◇valgfritt tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepekerinstrument
▶Tre i to mekanisk forrigling
▶On-line overvåking av avlederen
▶Lavspenningskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøyet sete
▶ Likerettermodul
▶Lavspenningskammer
▶To i en mekanisk sperresikring
▶DC-strømforsyning (12h-24Ah) pekerinstrument elektromagnetisk lås
▶Forhøyet sete
PTS500
◆ Grunnleggende tilbehør
▶Spenningstransformator
▶PT smeltet rør
▶Albuekabelplugg (inkludert kabel)
◇valgfritt tilbehør
▶Lynavleder
▶On-line overvåking av avlederen
▶DC strømforsyning (12t-24Ah)
▶Lavspenningskammerpekerinstrument
▶Digitalt displayinstrument elektromagnetisk lås
▶Forhøyet sete
M 650 mm
◆ Grunnleggende tilbehør
▶Oppladet display
▶Lang og kort buss
▶Transfer buss
▶Spenningstransformator
▶PT fused tube doseringstank
▶Spenningstransformator
◇valgfritt tilbehør
▶Lavspenningskammerpekerinstrument
▶Digitalt displayinstrument elektromagnetisk lås
▶Forhøyet sete
▶ Temperatur- og fuktighetskontroller
Merk: Hvis en positiv skillebryter legges til før PT, bør bredden på skapet endres til 1000 mm, og andre dimensjoner forblir uendret.

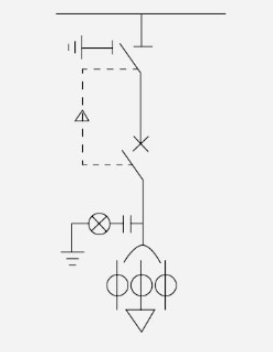

○ Opplegg 2
C 420mm
◆ Grunnleggende tilbehør
▶Trestasjons skillebryter
▶Oppladet display
▶Standard buss
▶Betjeningshåndtak
▶Lastebryter
◇valgfritt tilbehør
▶Elektrisk betjeningsmekanisme lynavleder
▶Omfattende forsikring
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk lås
▶Nullsekvenstransformator
▶Feilindikator (med temperaturmåling) viserinstrument ▶On-line overvåking av avleder
▶Passiv beskyttelse
▶Forhøyet sete
▶ Likerettermodul
▶Gjennomgående strømtransformator
▶Feilindikator EKL-4
▶Lavspenningskammer
▶To i en mekanisk forrigling
▶Låseanordning for inngående ledning
▶Tre i to mekanisk forrigling
▶Kabeltilbehør
V 420 mm
◆ Grunnleggende tilbehør
▶3-posisjonsfrakobling
▶Oppladet display
▶Standard samleskinne
▶Betjeningshåndtak
▶Sikringsbryter
▶CT
◇valgfritt tilbehør
▶Elektrisk betjeningsmekanisme
▶ Unngå enhet
▶Omfattende forsikring
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk lås
▶Nullsekvenstransformator
▶Feilindikator (med temperaturmåling) viserinstrument
▶On-line overvåking av avlederen
▶Passiv beskyttelse
▶Forhøyet sete
▶ Likerettermodul
▶Gjennomgående strømtransformator
▶Feilindikator EKL-4 Lavspentkammer
▶To i en mekanisk forrigling
▶Låseanordning for inngående ledning
▶Tre i to mekanisk forrigling
▶Kabeltilbehør
V 650 mm
◆ Grunnleggende tilbehør
▶To-stasjons skillebryter
▶Oppladet display
▶Standard buss
▶Betjeningshåndtaksbryter
▶Strømtransformator
▶Koble til buss
◇valgfritt tilbehør
▶Elektrisk betjeningsmekanisme
▶Omfattende forsikring
▶Lavspenningskammer
▶To i en mekanisk forrigling
▶Tre i to mekanisk forrigling
▶Pekerinstrument for likestrømforsyning
▶Digitalt displayinstrument
▶Forhøyet sete
▶Passiv beskyttelseslikerettermodul
▶Elektromagnetisk lås

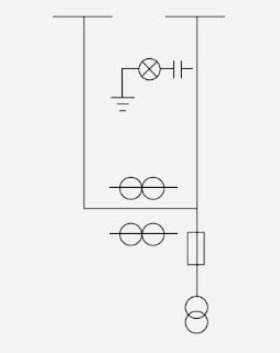

○ Opplegg 3
DI 420mm
◆ Grunnleggende tilbehør
▶Oppladet display
▶Standard samleskinne
◇valgfritt tilbehør
▶Avleder for kabeltilbehør
▶On-line overvåking av avlederen
▶Feilindikator EKL-4 feilindikator (med temperaturmåling) ▶Elektromagnetisk lås
▶Forhøyet sete
DI 420mm
◆ Grunnleggende tilbehør
▶Oppladet display
▶Standard samleskinne
▶Betjeningshåndtak
▶2-posisjons frakobling
◇valgfritt tilbehør
▶Lavspenningskammer
▶To i en mekanisk forrigling
▶Tre i to mekanisk forrigling
▶Elektromagnetisk lås løftesete

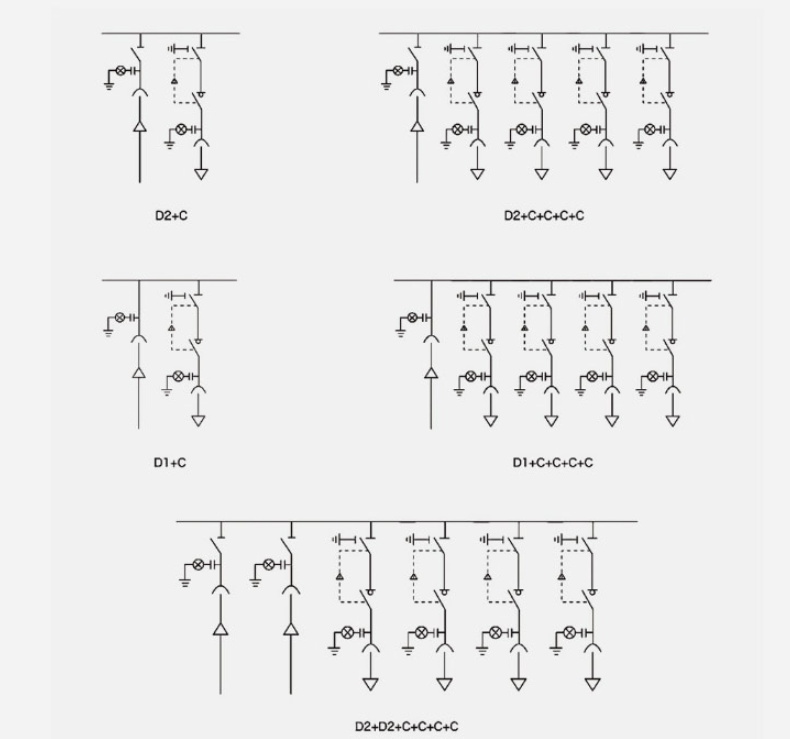

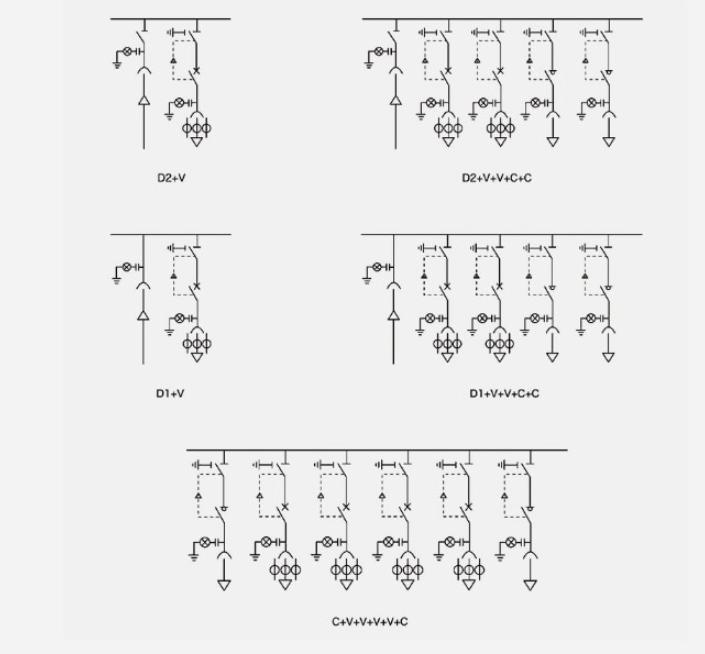

●Typisk skjemakombinasjon 1
Merk: Ovennevnte typiske kombinasjonsreferanseskjema kan kombineres på forskjellige måter i henhold til brukernes behov.

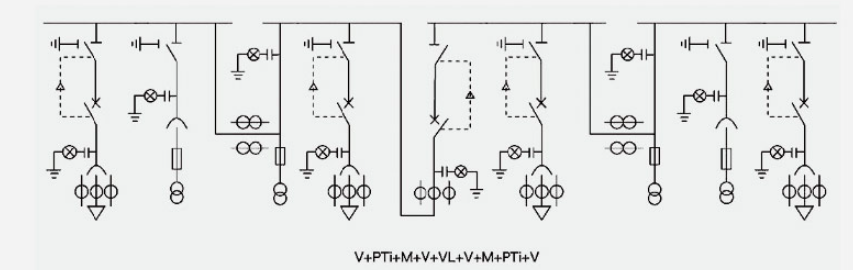

Typisk skjemakombinasjon 2
Merk: Ovennevnte typiske kombinasjonsreferanseskjema kan kombineres på forskjellige måter i henhold til brukernes behov.
ATS segmenteringsordning
● Bytt bruksanvisning

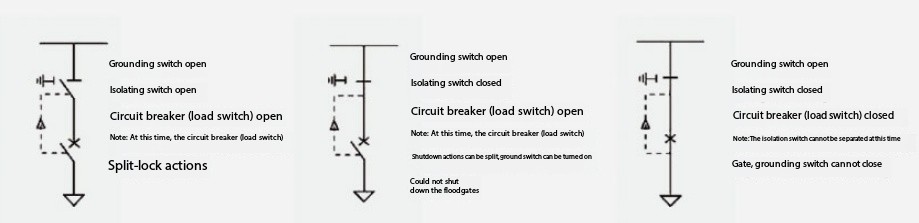

Bryterposisjon, tilstand og forrigling
Driftstrinn:
Kraftoverføring: Heng (lukk) de øvre og nedre dørene med en strømbryter (lastbryter) → jordingsbryteren med en skillebryter → strømbryteren (lastbryteren) med en kraftoverføring er fullført.
Strømbrudd: Bryter (lastbryter) → skillebryter → jordingsbryter → bryter (lastbryter) er ubelastet (åpnet) og døren er mørklagt.
● Installasjonsveiledning
◆Fundament og overordnede dimensjoner

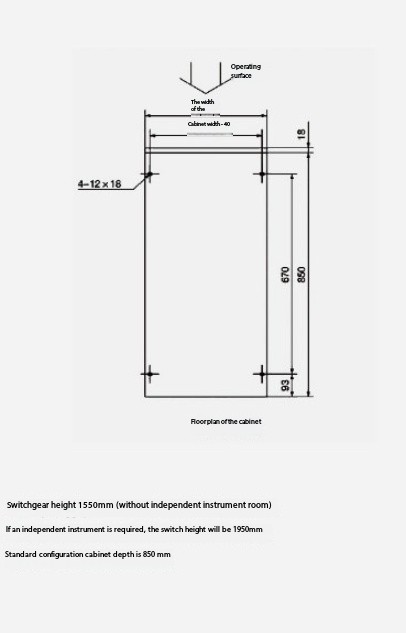

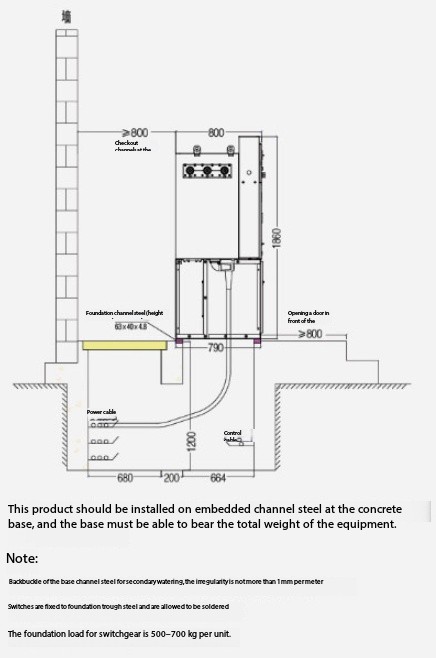

◆ Skap og overordnede installasjonsmål
