Ais switchgear

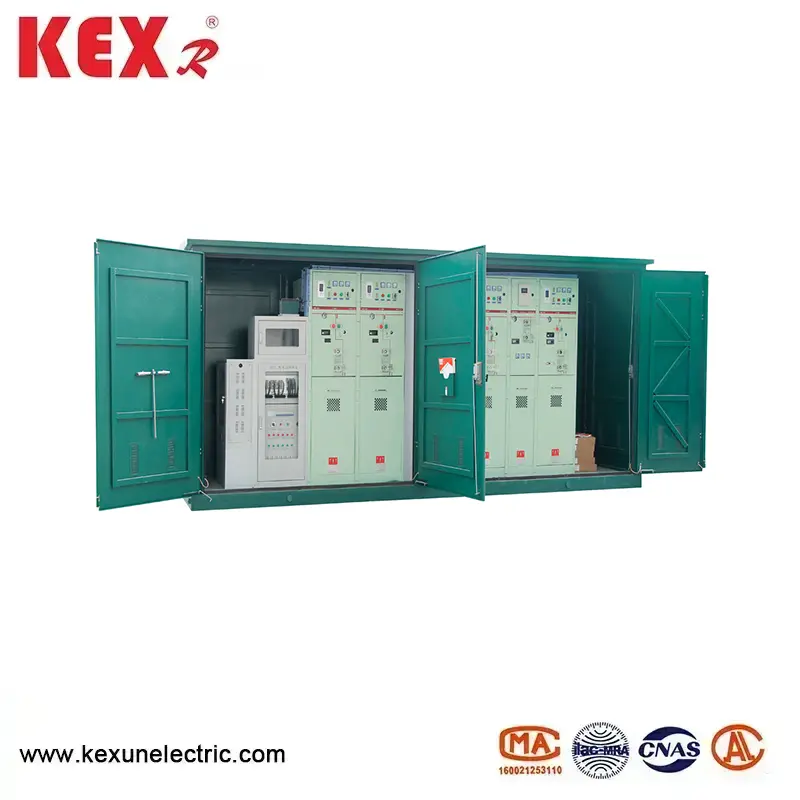

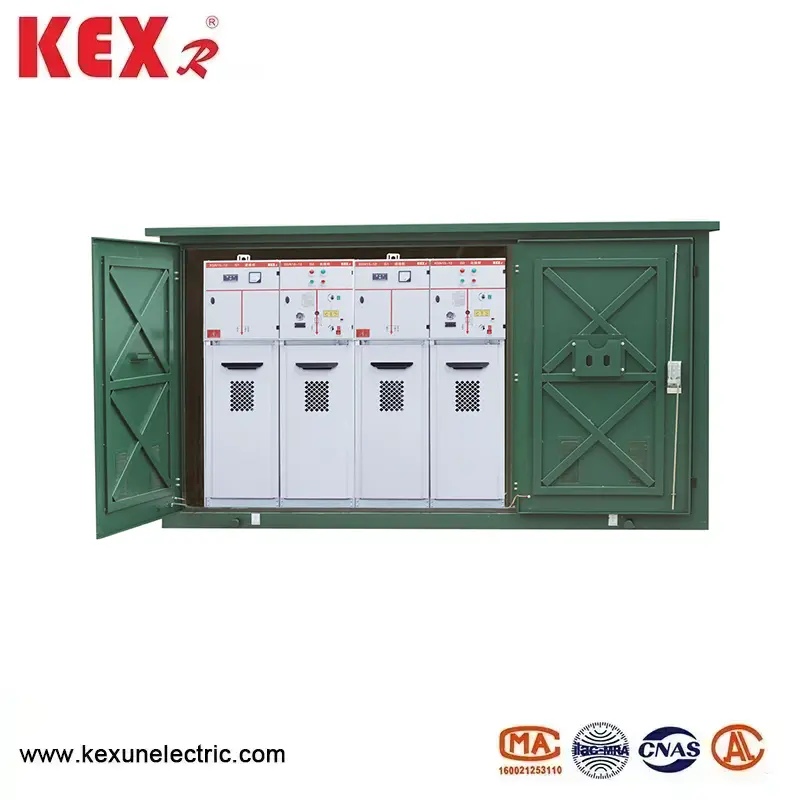

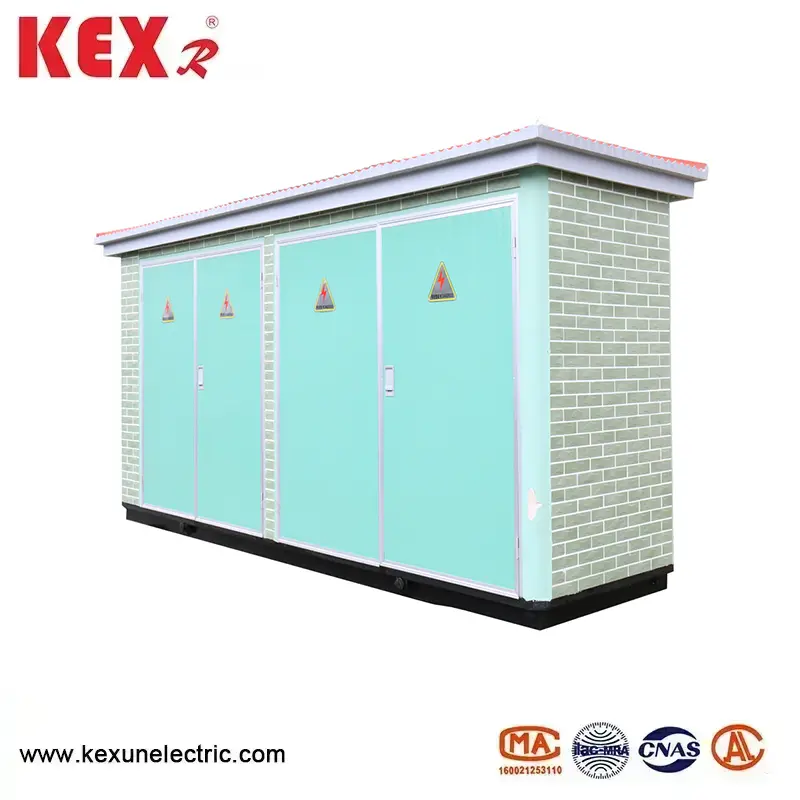

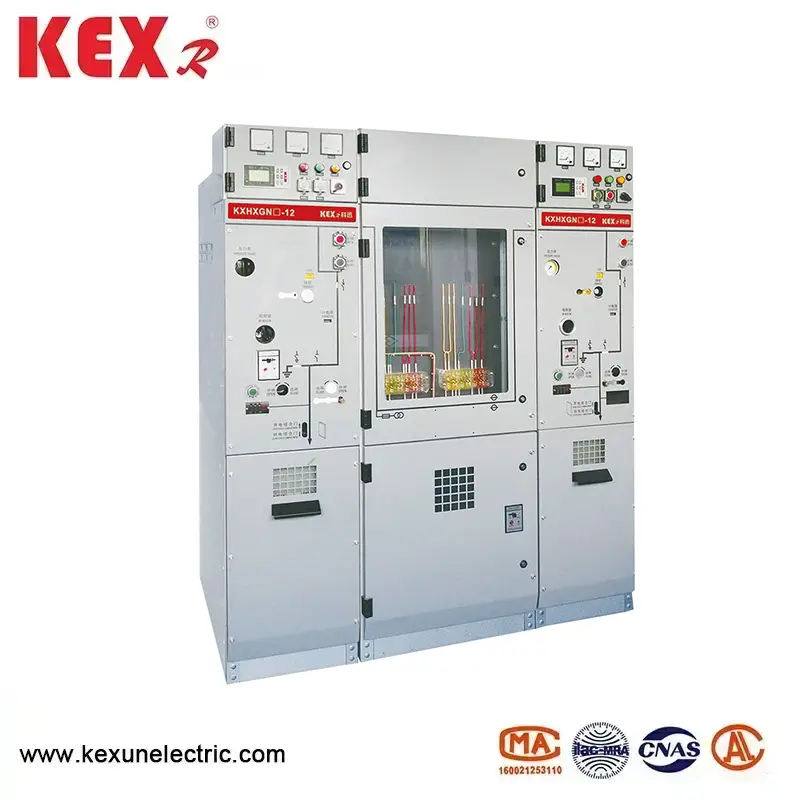

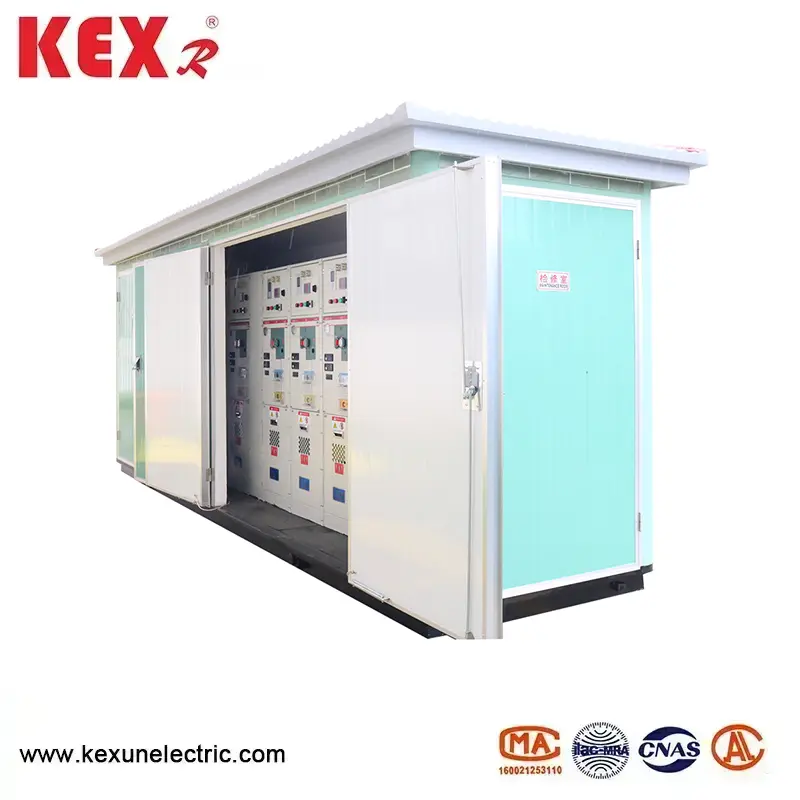

KXHXGN-12 Type AIS Switchgear produsert av KEXR, en leverandør av kraftoverføring og distribusjonsutstyr i Kina, er et 12kV gassisolert ringnettverk (C-GIS) med miljøverngass (som tørr luft, nitrogen eller blandet gass) som isolasjonsmedium, som er egnet for ringnettverk, terminal strømforsyning og småbenkning som åpner og dulte stasjonsstyrke.
Modell: KXHXGN-12
Merkevare ： Kexr
Modell: KXHXGN-12
Merkevare ： Kexr
● Hovedfunksjonen i AIS Switchgear
(1) Fordeler med miljøvern
◆ Gratis SFGAS: AIS Switchgear vedtar tørr luft, nitrogen eller ny miljøverngass (for eksempel G, AirPlus®, etc.) brukes, som er i tråd med EU F-GAS-forskrifter og Kinas "dobbeltkarbon" -politikk.
◆ Lavkarbonutslipp: Sammenlignet med SF Ring Network Cabinet, nærmer GWP (Global Warming Potential) null.
(2) Strukturell design
◆ Modulær design: AIS -bryterutstyret for innkommende linje, utgående linje, måling og PT kan utvides.
◆ Vedlagt struktur: Beskyttelsesnivået til AIS-bryterutstyr når IP67, som er støvtett, fuktsikkert og kondensfast, egnet for tøffe miljø.
◆ Kompakt størrelse: Det sparer plass enn AIS Ring Network Cabinet og er mer miljøvennlig enn tradisjonell SF₆ GIS.
(3) Intelligente alternativer
Intelligent overvåking (for eksempel DTU, online temperaturmåling, delvis utladningsovervåking, etc.) kan velges for å støtte Internet of Things (IoT) tilgang og realisere ekstern drift og vedlikehold.
● Tekniske parametere for AIS -bryterutstyret
◆ Husbryterskap
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
Kv |
12 |
|||
|
Nominell frekvens |
Hz |
50 |
|||
|
Rangert isolasjonsnivå |
1 min arbeidsfrekvens tåle Spenning |
Å grue ， fase til fase |
Kv |
42 |
|
|
Brudd |
48 |
||||
|
Belysningsimpuls tåler spenning （topp） |
Å grue ， fase til fase |
Kv |
75 |
||
|
Brudd |
85 |
||||
|
1min kraftfrekvens tåler spenning på hjelpe-/kontrollkretsen (til bakken) |
Kv |
2 |
|||
|
Rangert strøm |
A |
630 |
|||
|
Vurdert kortsiktig tåler strøm （Virtuell verdi） |
Hovedkrets/jordingsbryter |
de |
25/4s |
||
|
Jordingskrets |
de |
21.7/4s |
|||
|
Rangerte topp tåler strøm |
Hovedkrets/jordingsbryter |
de |
63 |
||
|
Jordingskrets |
de |
54.5 |
|||
|
Rangerte kortslutningsbruddstrøm og tider |
ka/tid |
25/30 |
|||
|
Rangert kortslutning Lukkestrøm (topp) |
de |
63 |
|||
|
Nominell kabel lading avbruddstrøm |
A |
25 |
|||
|
Rangert driftssekvens av bryteren O-0.3S-Co-180S-Co |
|
|
|||
|
Mechnical Life |
Breaker /frakobling |
Tid |
10000/3000 |
||
|
IP -grad |
Forseglet boks |
|
IP67 |
||
|
Swichgear Shell |
|
Ip4x |
|||
|
Gasstrykk |
Nominell gassladningsnivå (20 ℃, måletrykk) |
MPA |
0.02 |
||
|
Rangert gass min fuksjonsnivå (20 ℃, måletrykk) |
MPA |
0 |
|||
|
Forseglingsytelse, |
Årlig lekkasjehastighet |
%/År |
≤0,05 |
||
◆ Lastbryterskap
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
Kv |
12 |
|||
|
Nominell frekvens |
Hz |
50 |
|||
|
Rangert isolasjonsnivå |
1 min arbeidsfrekvens tåle Spenning |
|
Kv
|
|
|
|
|
|
||||
|
Belysningsimpuls tåler spenning （topp） |
|
Kv
|
|
||
|
|
|
||||
|
1min kraftfrekvens tåler spenning på hjelpe-/kontrollkretsen (til bakken) |
Kv |
2 |
|||
|
Rangert strøm |
A |
630 |
|||
|
Vurdert kortsiktig tåler strøm （Virtuell verdi） |
Hovedkrets/jordingsbryter |
De |
25/4s |
||
|
Jordingskrets |
De |
21.7/4s |
|||
|
Rangerte topp tåler strøm |
Hovedkrets/jordingsbryter |
De |
63 |
||
|
Jordingskrets |
De |
54.5 |
|||
|
Rangert kortslutning Lukkestrøm (topp) |
Lastbryter/jordingbryter |
De |
63 |
||
|
Rangert aktiv belastning som avbryter strømmen |
A |
630 |
|||
|
Rangerte lukket sløyfe som avbryter strømmen |
A |
630 |
|||
|
5% vurdert aktiv belastning som avbryter strømmen |
A |
31.5 |
|||
|
Nominell kabel lading avbruddstrøm |
A |
10 |
|||
|
Rangerte aktive belastningstider |
Tid |
100 |
|||
|
Ground Fault Strømbrudd |
A/gang |
31.5/10 |
|||
|
Ladestrømmen til linjer og kabler kobles fra under betingelse av bakkefeil. |
A/gang |
17.4/10 |
|||
|
Mechnical Life |
Breaker /frakobling |
A/gang |
10000/3000 |
||
|
IP -grad |
Forseglet boks |
|
IP67 |
||
|
Swichgear Shell |
|
Ip4x |
|||
|
Gasstrykk |
Nominell gassladningsnivå (20 ℃, måletrykk) |
MPA |
0.02 |
||
|
Rangert gass min fuksjonsnivå (20 ℃, måletrykk) |
MPA |
0 |
|||
|
Forseglingsytelse, |
Årlig lekkasjehastighet |
%/År |
≤0,05 |
||
● Implementeringsstandarden for AIS Switchgear
◆ Vanlige tekniske krav til GB/T 1022-standarder for høyspent bryterutstyr og kontrollutstyr. ◆ GB/T39063640.5KV AC Metal Lukket bryterutstyr og kontrollutstyr.
◆ GB/T1985 Høyspent AC-isolasjonsbryter og jordingbryter
◆ GB/T38043.6-40.5kV AC Høyspent lastbryter
◆ GB/T1984 Høyspent AC-effektbryter
◆ GB/T4208 IP -kode for skallbeskyttelsesnivå
◆ GB/T7354 Delvis utladningsmåling
◆ GB/T311.1 Isolasjonskoordinasjon Del 1: Definisjon, prinsipper og regler
● Bruke betingelser for AIS -bryterutstyret
◆ Maksimal temperatur: +45 grader Celsius;
◆ Minimumstemperatur: -25 grader Celsius;
◆ Maksimal temperatur: (24-timers gjennomsnitt) +35 grader Celsius;
◆ Maksimal gjennomsnittlig relativ fuktighet (24 timer 1: ≤ 95%; høyde: ≤ 1500m; seismisk kapasitet: 8 grader;
◆ Beskyttelsesgrad: Ladet kroppsforsegling IP67, Switch Cabinet Shell IP4x ；
◆ Den omkringliggende luften skal ikke åpenbart forurenses av etsende brennbar gass og vanndamp.
◆ Det er ikke noe hyppig voldelig vibrasjonssted, og hardhetsdesignet under tøffe deler oppfyller alle slags krav.
◆ Når det brukes under normale miljøforhold utover GB/T3906, skal brukeren forhandle med KEXR

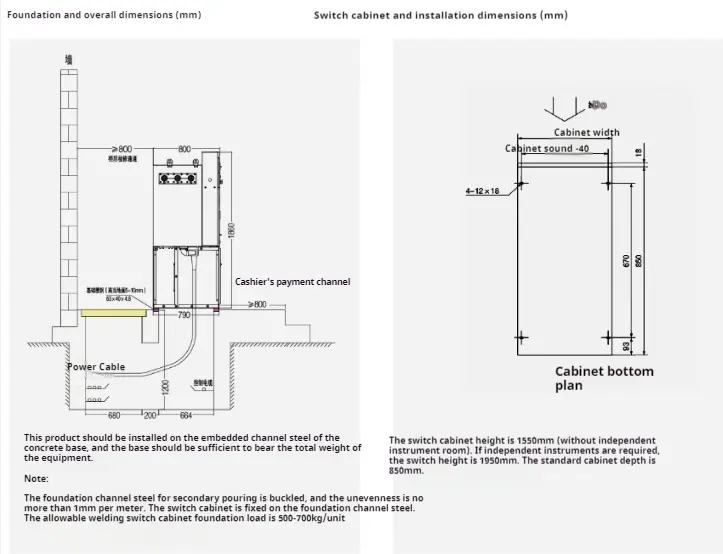

● Installasjonsinstruksjoner
