Urban distribusjonsstasjon

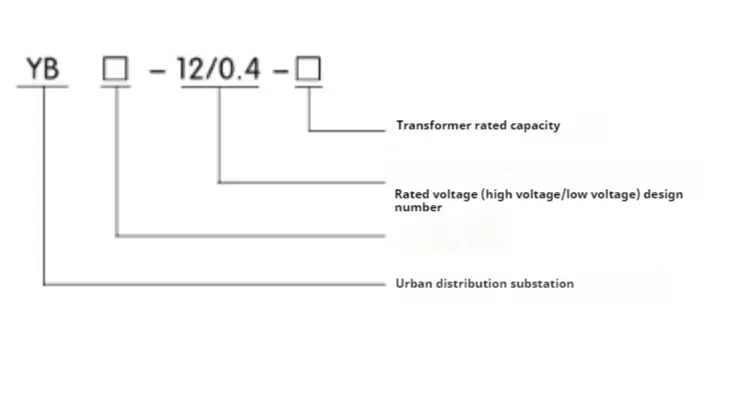

● Modell betydning

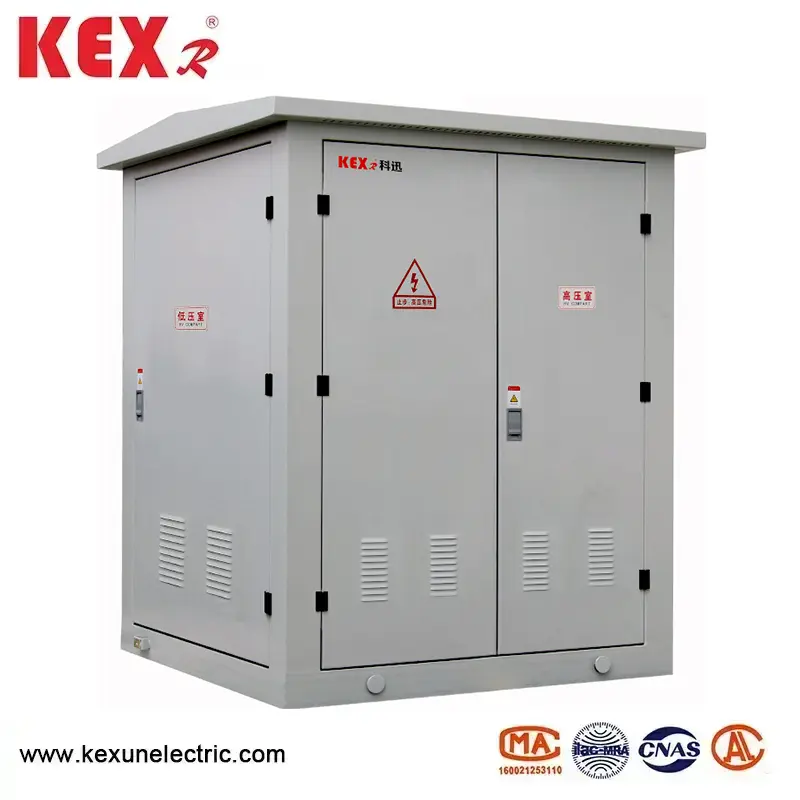

● Produktinnføring av YB-12-type bydistribusjonsstasjon

◆ Integrert struktur

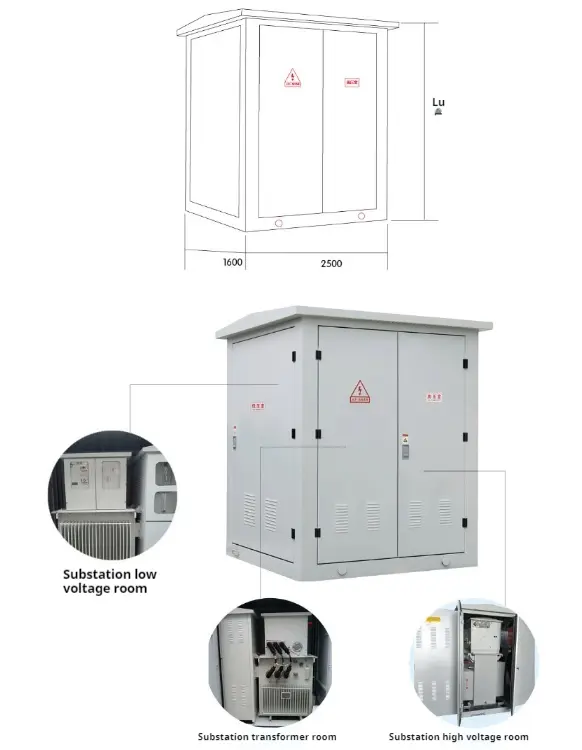

Urban distribusjonsstasjon delt hovedsakelig inn i tre deler: høyspentbryterom, transformatorrom og lavspentbryterom, som kan transporteres separat.

Substasjonen vedtar en unik storsykkelvarme-spredningsdesign for å sikre temperaturstigningsnivået til produktet, og den separate tetningen mellom rommene vil ikke danne varmeutveksling mellom rom.

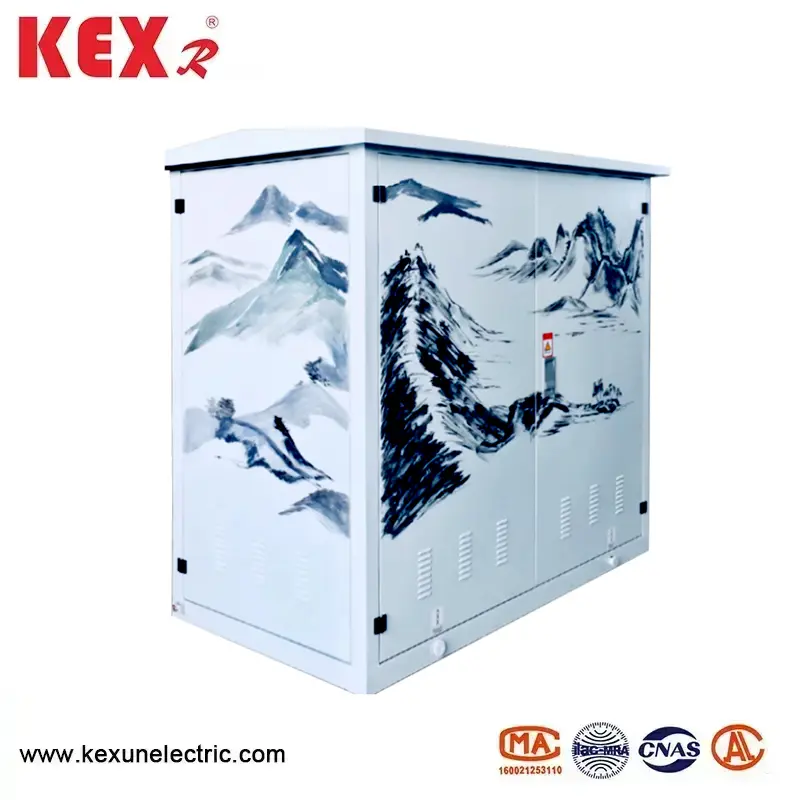

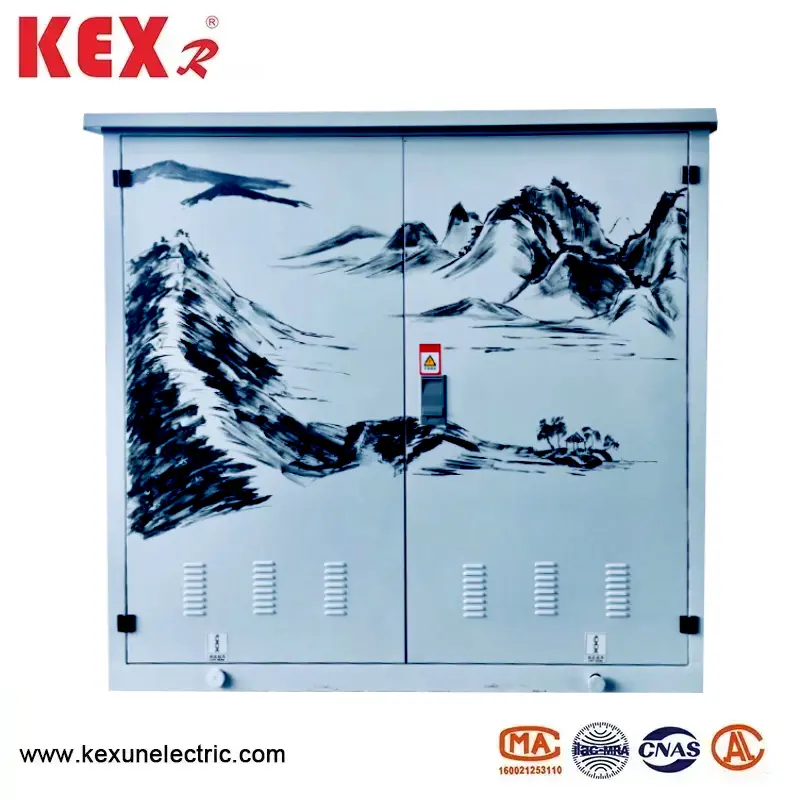

Skallet av byfordelingstasjon er laget av høykvalitets rustfritt stålplate.

Alle deler av stålplatestrukturen har gjennomgått spesiell antikorrosjonsbehandling, og den rustfrie stålplatestrukturen har sterk korrosjonsmotstand og god mekanisk styrke.

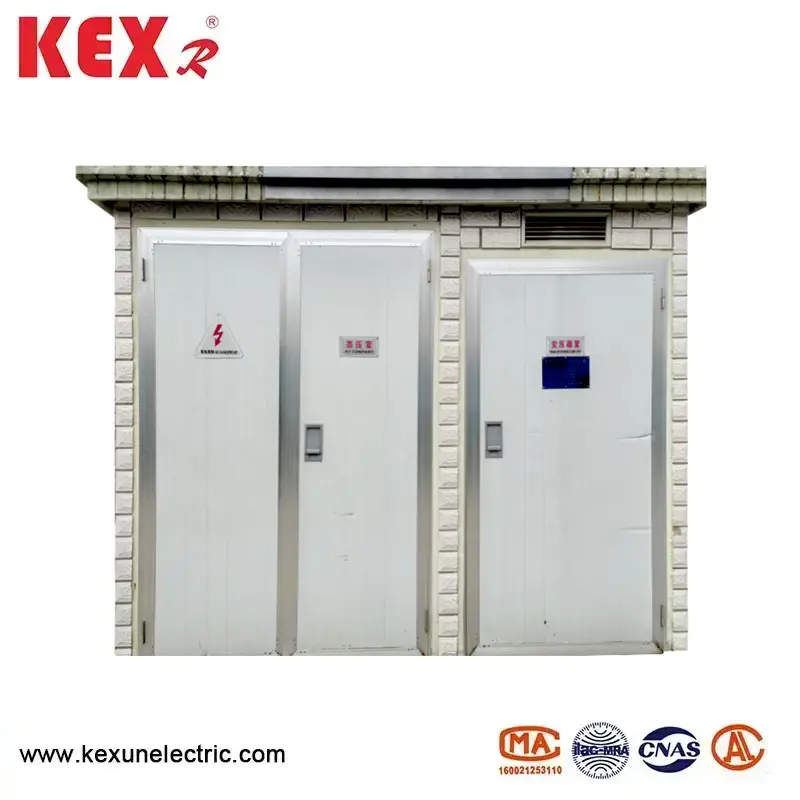

THS -transformatorstasjonen kan installeres direkte innendørs uten ekstra bygningsfundament, noe som sparer kostnad og plass og er praktisk å installere.

◆ Høyt trykkkammer SF6 Gassfylt bryterutstyr uavhengig utviklet av vårt selskap er vedtatt for høyspenning, og alle bryterutstyr og samleskinner er forseglet i en lukket rustfritt stålboks uten eksponert ladet kropp utenfor. Sikker drift og høy pålitelighet; Fullt modulær design, alle moduler kan realisere tilkoblingsmodus for sideuttak og topputvidelse i henhold til strømforbrukets krav, og oppfylle behovene til strømforsyningsordning i maksimal grad.

◆ Lavtrykkskammer Lavspenningssideinntaket og utløpslinjene er alle laget av nye støpte kasseledere, som er små i størrelse, fri for bue og enkle å erstatte. Multifunksjonell intelligent omfattende beskyttelseskontroller og ny integrert reaktiv effektkompensasjonsenhet.

◆ Transformatorrom Transformatoren er fullstendig isolert med epoksyharpiks, og isolasjons- og varmemotstandsnivået er F, og transformatoren har ingen forbrenningsstøttende materialer, og produserer ikke gass eller andre mellomprodukter som ikke bidrar til miljøet under drift, så det har karakteristikkene til god flamme, miljøbeskyttelse og energibeskyttelse.

◆ Intern tilkobling Spenningstransformatoren og den kinesiske solide bryteren er koblet sammen med selskapets solide isolerte kabeltilbehør, som er trygge, pålitelige og fullstendig isolerte.

● Høyt trykk side

Høyspenningen til intelligent integrert transformatorstasjon er vanligvis beskyttet av en elektrisk apparat for belastningsbryter-fuse-kombinasjon. Etter at sikringen er blåst i en fase, er trefaset koblingsturer. Lastbryteren kan velges fra trykkluft, vakuum, svovelheksafluorid, etc., og driftsmekanismen kan distribueres for å realisere automatisk oppgradering. Sikringen er en høyspent strømbegrensende sikring med en spiss, som har pålitelig handling og stor bruddkapasitet. Se tabellen nedenfor for de viktigste tekniske parametrene. For transformatorer over 800KVA kan vakuumskretsbrytere som Zn12, Zn28 og VS1 velges for beskyttelse.

● Lavtrykksside

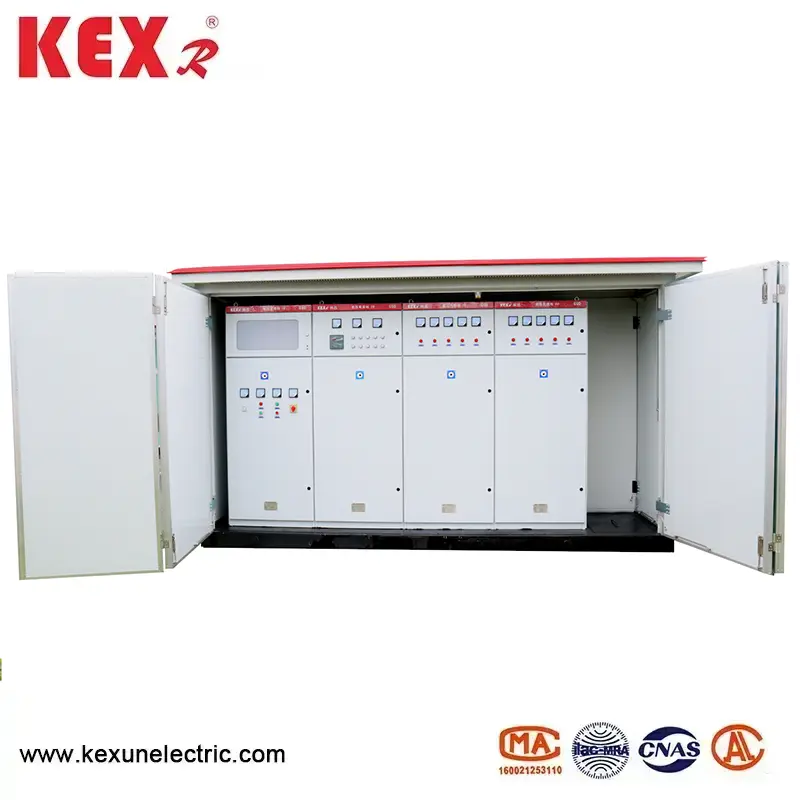

Hovedbryteren på lavspenningssiden vedtar universell eller intelligent effektbryter for selektiv beskyttelse; Utløpsbryteren vedtar en ny type plastskallbryter med lite volum og kortbue, opptil 30 kretser; Intelligent automatisk sporing av reaktiv strømkompensasjonsenhet har kontaktor og kontaktløse koblingsmodus for brukere å velge.

● Transformator av den urbane distribusjonsstasjonen

Den intelligente integrerte transformatorstasjonen vedtar lavtap, olje-avsatt, fullt forseglet S9-, S10- og S11-seriens transformatorer, og kan også velge harpik-ekstrem-lite eller Nomex papirisolert miljøvennlig tørr-type transformatorer. Bunnen er utstyrt med en tralle, og transformatorene kan enkelt komme inn og avslutte.

◆ Tekniske parametere for lastbryter

◆ Tekniske parametere for høyspenningssikring

◆ Tekniske parametere for lavspenningskretsbryter

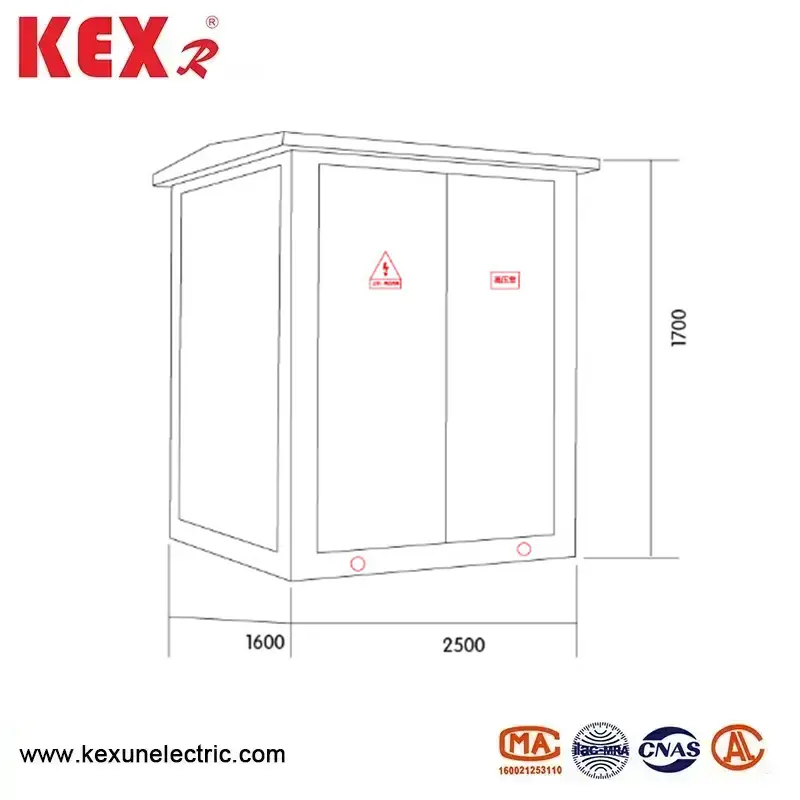

● Layout Dimension Diagram
