Underjordisk transformatorstasjon

● Produktoversikt

YBD-12-landskapet underjordiske transformatorstasjon i samsvar med begrepet urban økologisk design, opptar et lite område og forskjønner miljøet. Det er egnet for urbane trafikkveier, boligområder, flyplasser, stasjoner, utenfor motorveien og andre steder, og vil bli trenden for transformasjon av bydistribusjonsnettutstyr.

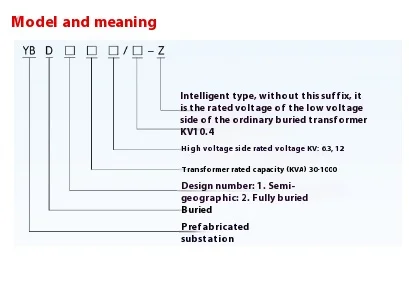

● Modellforklaring av landskapets underjordiske timarans til YBD-12-typen Type

Sammenlignet med tradisjonell kassesstasjon, har underjordisk transformatorstasjon følgende åpenbare fordeler ：

▶ Estetikk og miljøharmoni

Den vanlige kassesubstasjonen opptar et stort område, som ikke kan koordinere med det omgivende miljøet godt, og den underjordiske transformatorstasjonen har en liten distribusjonsboks, som ikke vil påvirke miljøet rundt.

▶ Energisparing

Energisparing og reduksjon av forbruk har blitt enigheten i hele samfunnet. Transformatorene som er foretrukket for landsbyen YBD-12 Type Landscape Underground er lavtaptransformatorer som S11-serien, S13-serien og SBH15-serien kan velges i henhold til etterspørselen og tilbudet til brukere.

▶ Støyreduksjon

Støyen fra transformatoren kommer fra jernkjernen, og høyden fra bakken i den vanlige boks -transformatoren er generelt omtrent 1,2 meter, noe som lett påvirker folks søvn. Landscape Underground-transformatorstasjonen i YBD-12-typen er installert under jorden som helhet, og støyen kan åpenbart reduseres, noe som har liten innvirkning på innbyggerne.

▶ Opprett verdi for kundene

Landscape Underground Substation kan være fullstendig prefabrikert i kexun, med kort produksjonssyklus, små investeringer og rask effekt. Den underjordiske transformatorstasjonen som er installert på urbane hovedveier og motorveier er en annonsering av lysboks -bryterenhet på bakken, og dens annonsering av lysboks -posisjon vil gi annonseringsfordeler for kundene i lang tid.

▶ Høy automatisering

YBD-12-landskapet underjordiske transformatorstasjon kan rapportere driftsstatusen for høyspenning og lavspentbryterutstyr til kontrolleren gjennom den omfattende måle- og kontrollenheten ved bruk av GPRS trådløs nettverksteknologi, noe som letter driften og bruken av substasjon.

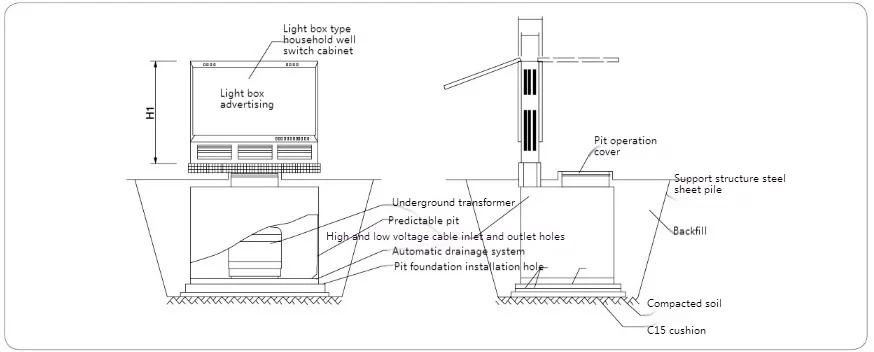

● Installasjonsdiagram over landskapet i YBD-12-typen Type Type

Note:

1. Ovennevnte dimensjoner er kun for referanse. Vennligst referer til tegningene levert av produsenten når du bestiller de faktiske dimensjonene.

2. Produktet består av underjordisk transformator, lysboks utendørs bryterskap og prefabrikkerte grop. Det er et komplett sett med utstyr som er forhåndsmontert på fabrikken, og skallet til lysboksbryterskap er laget av rustfritt stål;

3. Den prefabrikkerte gropen er fullt forseglet og vanntett, overflaten på det øvre dekselet til gropen er dekorert med firkantede gulvfliser, og den nedre boksen til gropen er laget av metallkeramikk, som blir utsatt for antikorrosjonsbehandling i henhold til kravene til GB/T19285 "inspeksjon på korrosjonsteknikk av nedgravd stålpipelines";

4. Det øvre dekselet av gropen er utstyrt med et åpent menneskehull. Etter at mannhullet er åpnet, støttes det og plasseres av en sylinder. Gjennom mannhullet kan den underjordiske transformatorarbeideren observeres og opereres for å komme inn i gropen for kabelsikkerhetstilkobling.

5. Det antydes at sprengningsboltene skal være innebygd i henhold til grunnstørrelsen på gropen. Etter at gropen er på plass og festet, fyll ut jorda i henhold til horisonten, og deretter plante torv.

● Designtegninger av to typiske ordninger

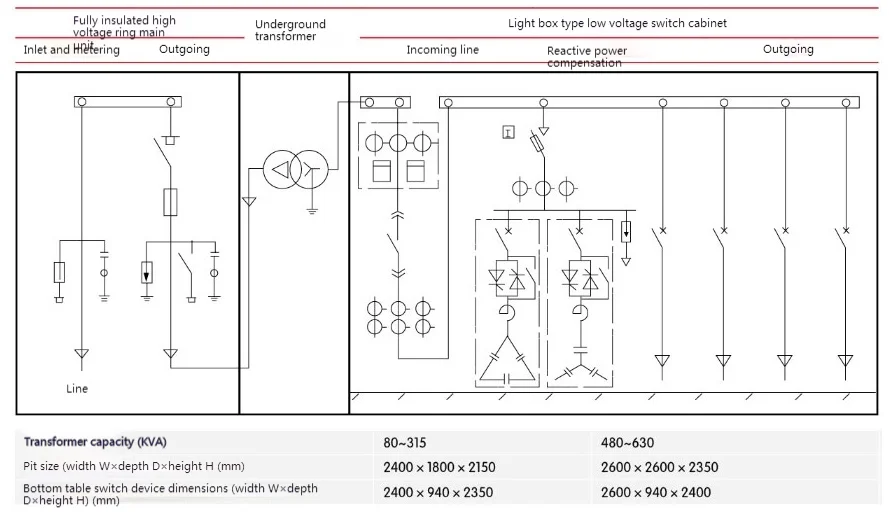

◆ HV Ring Main Uniy+Underground Transformer+Lavspenningsmåling ：

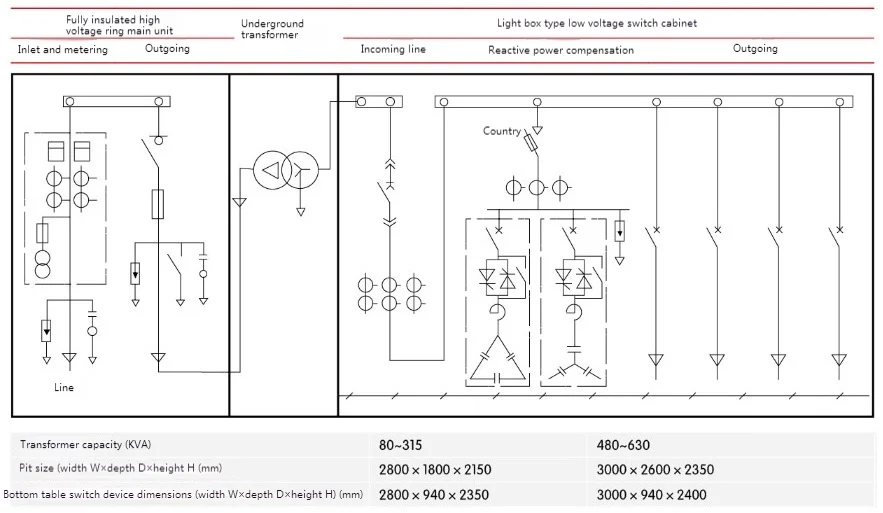

◆ HV Ring Hovedenhet+høyspenningsmåling+underjordisk transformator+LV -mater ：
