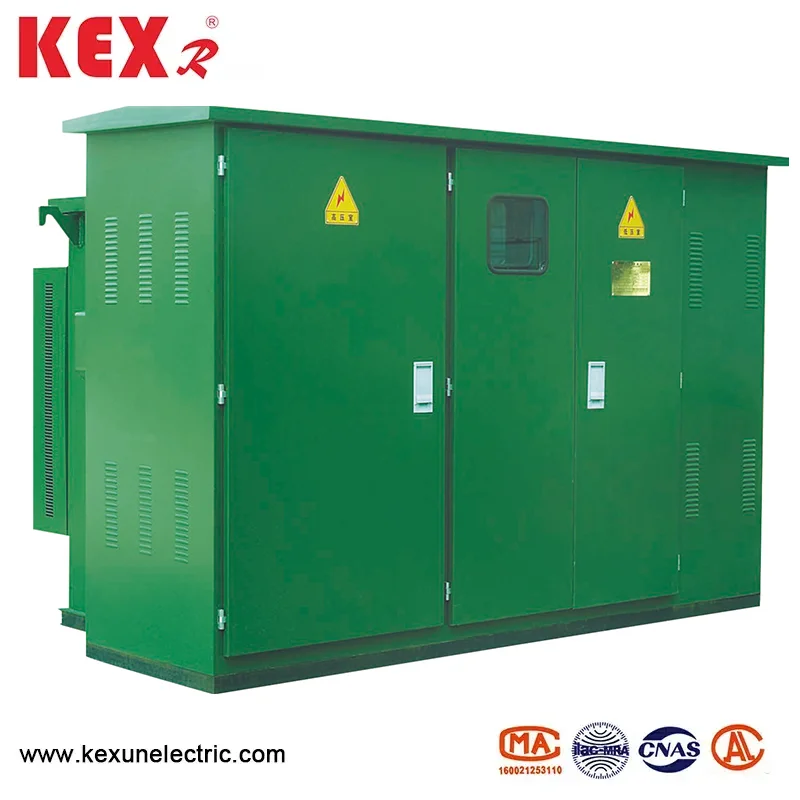

Amerikansk type padmontert transformator
Amerikansk type padmontert transformator produsert av China Manufacture Kexun er en integrert og modulær liten distribusjonstransformator, som har egenskapene til kompakt struktur, praktisk installasjon og god beskyttelse, og er mye brukt i byfordelingsnettverk, boligkvarter, kommersielle områder og industrielt strømforbruk.
Modell: ZBW-12
Merkevare ： Kexr
Modell: ZBW-12
Merkevare ： Kexr
Amerikansk Typepad-montert transformator har følgende hovedfunksjoner.
◆ Kompakt design
Liten størrelse, mindre gulvplass, egnet for steder med begrenset plass.
Amerikansk transformatorstruktur av bokstype blir tatt i bruk, som vanligvis er installert på en betongputemontert.
◆ Forhåndsmontert struktur
Fullfør integrasjonen av høye og lavspenningsbrytere, transformatorer og beskyttelsesenheter før du forlater fabrikken for å redusere arbeidsmengden på installasjonen på stedet.
Vedta fullt forseglet struktur, fuktsikre, støvsikre og korrosjonssikre.
◆ Trygt og pålitelig
Vedta full isolasjonsdesign for å redusere risikoen for elektrisk støt.
Den har funksjonene for overbelastning, kortslutning og temperaturbeskyttelse, og går stabilt.
◆ Enkelt vedlikehold
Amerikansk plug-in-kabelhode (Elbow Cable Head) blir adoptert, noe som er praktisk for rask installasjon og utskifting. Utformingen av tilgangsdøren er rimelig og praktisk for drift og vedlikehold.
◆ Sterk tilpasningsevne
Amerikansk type padmontert transformator er egnet for utemiljø, og beskyttelsesnivået når vanligvis IP67.
Tilpassbar design kan oppfylle forskjellige spenningsnivåer (for eksempel 10 kV/0,4KV) og kapasitetskrav (for eksempel 50kVA ~ 1600KVA). ◆
● Vanlige applikasjonsscenarier for amerikansk padmontert transformator
✅urban distribusjonsnettverk: Det er egnet for transformasjon av kraftdistribusjon av gater og lokalsamfunn, og reduserer det okkuperte området.
Omfagsområde: Rolig design, egnet for strømforsyning i boligområder.
✅ Commercial Center: Vakkert og kompakt, uten å påvirke byens utseende.
✅industrial Park: Tilpasset til hardt miljø med høy pålitelighet.
Mange strømforbruk: for eksempel byggeplasser, utstillinger osv., Som er praktisk for rask distribusjon.
● Transformator tekniske parametere brukt av amerikansk type padmontert transformator
|
Serienummer |
Punkt |
Enhet |
Tekniske parametere |
|
1 |
Nominell spenning |
kv |
10/0,4 |
|
2 |
Maks driftsspenning |
kv |
12 |
|
3 |
Nominell frekvens |
Hz |
50 |
|
4 |
Rangert kapasitet |
kva |
150-1600 |
|
5 |
1 min effektfrekvens tåler spenning |
kv |
35 |
|
6 |
Lyn impulsspenning |
kv |
75 |
|
7 |
Kjølemetode |
|
Onan |
|
8 |
Brytende strøm av høyspenningssikkerhetssikring |
de |
50 |
|
9 |
Bryter strøm av plug-in sikring |
de |
2.5 |
|
10 |
Miljøtemperatur |
℃ |
-35 ~ 40 |
|
11 |
Tillatt spoletemperatur stiger |
℃ |
65 |
|
12 |
Regulering uten belastning |
|
± 5% eller ± 2*2,5% |
|
13 |
Støynivå |
db |
50 |
|
14 |
IP -grad |
|
IP43 |
◆ Sammenligning av tap av forskjellige typer transformatorer
|
Kapasitet (KVA) |
Voltage9 (KV) |
Koblingsgruppe |
No-Load Current% |
Ingen belastningstap % |
Impedans spenning% |
Lasttap (W) |
|||||
|
Hv |
LV |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabell over tekniske parametere for belastningsbryter vedtatt
|
Punkt |
Navn |
Enhet |
315a |
630a |
|
Nominell spenning |
|
Kv |
12 |
12 |
|
Maks strøm |
|
A |
315 |
630 |
|
Nominell frekvens |
|
Hz |
50 |
50 |
|
Rangert kortslutningsavslutningsstrøm |
|
De |
31.5 |
50 |
|
Rangert på kort sikt tåler strøm |
|
De |
12.5 |
50 |
|
Vurdert kortsiktig motstandstid |
|
S |
2 |
2 |
|
Mekanisk liv |
|
Tid |
2000 |
2000 |
|
Lyn impulstest |
Fase til bakken |
Kv |
75 |
75 |
|
Isolasjonsbrudd |
85 |
85 |
||
|
1 min arbeidsfrekvens tåler spenning |
Fase til bakken |
42 |
42 |
|
|
Isolasjonsbrudd |
48 |
48 |
||
|
Rangerte topp tåler strøm |
|
De |
31.5 |
50 |

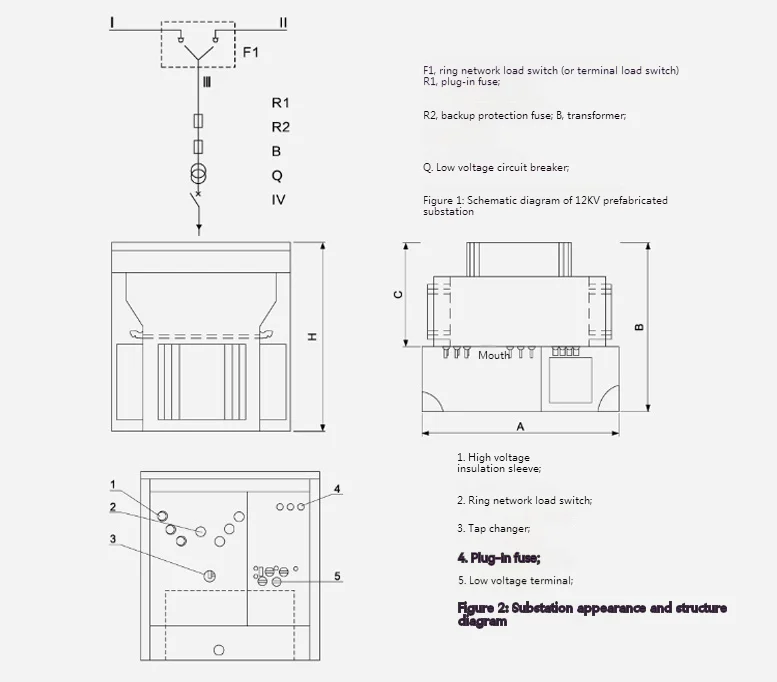

◆ Dimensjoner av den amerikanske padmonterte transformatoren
|
ZBW-12 Forhåndsinstallert amerikansk bokstype Stasjonsstandarddimensjoner |
|||||||
|
Kapasitet (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
