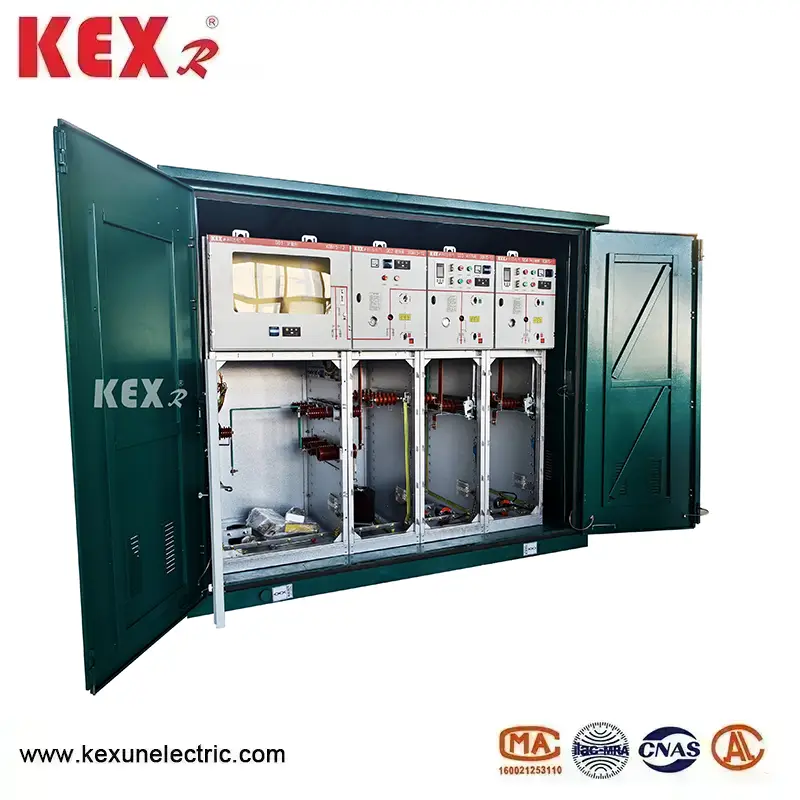

SF6 Ring Hovedenhetsskap

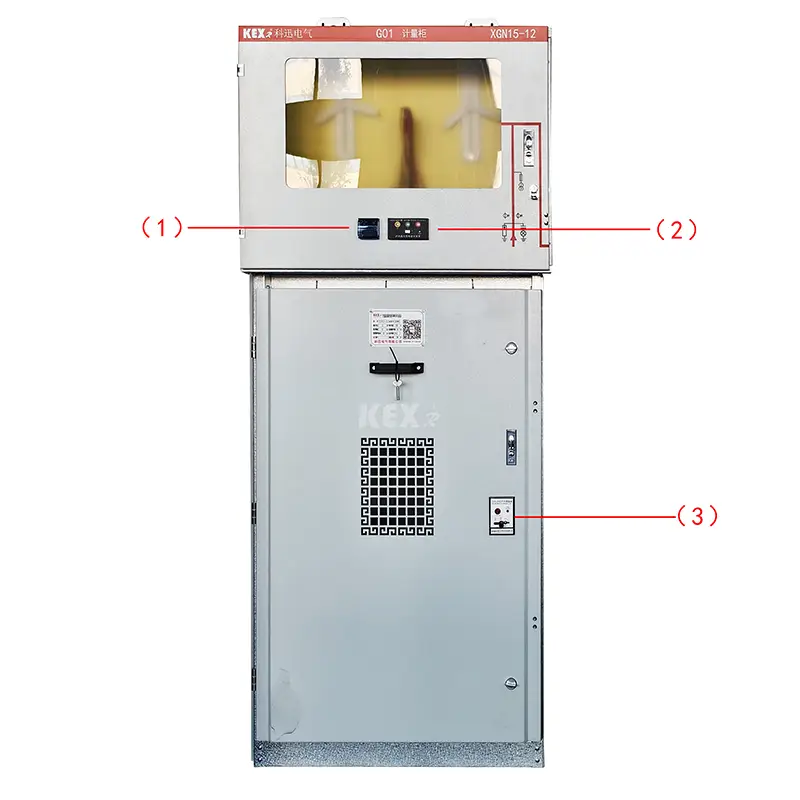

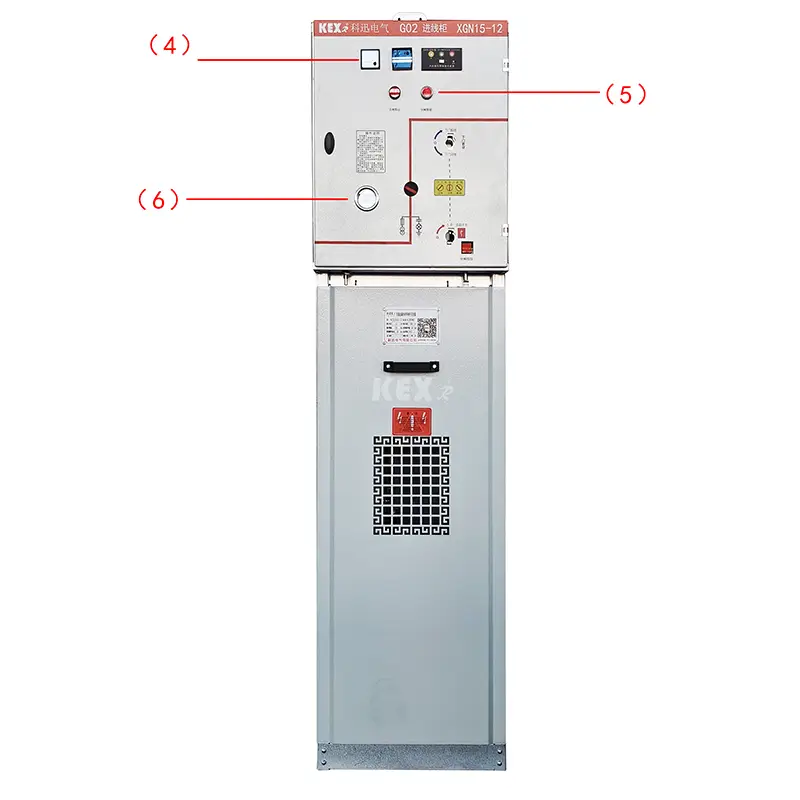

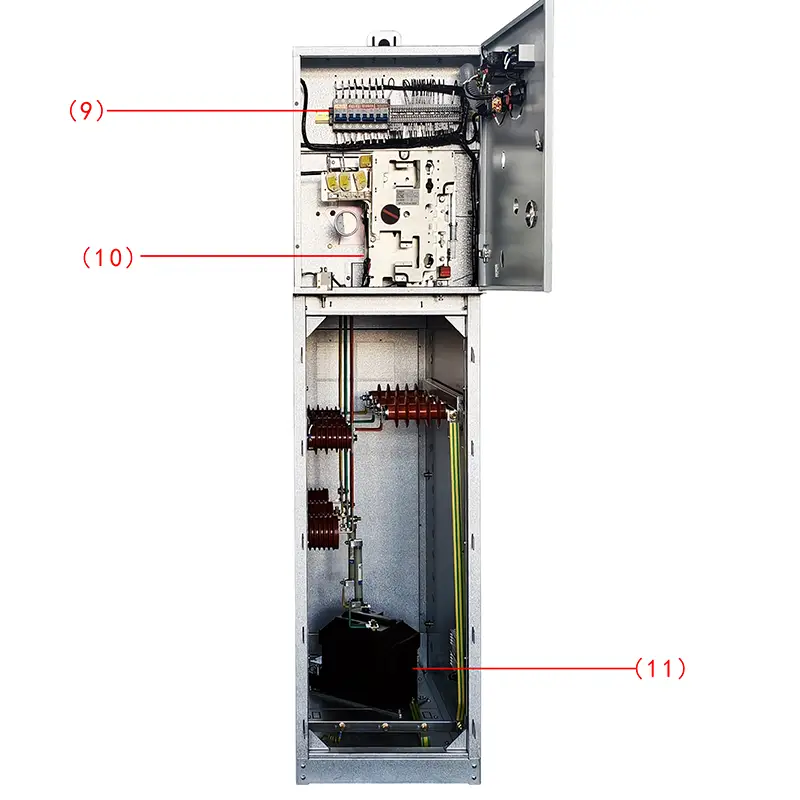

●Komponenter

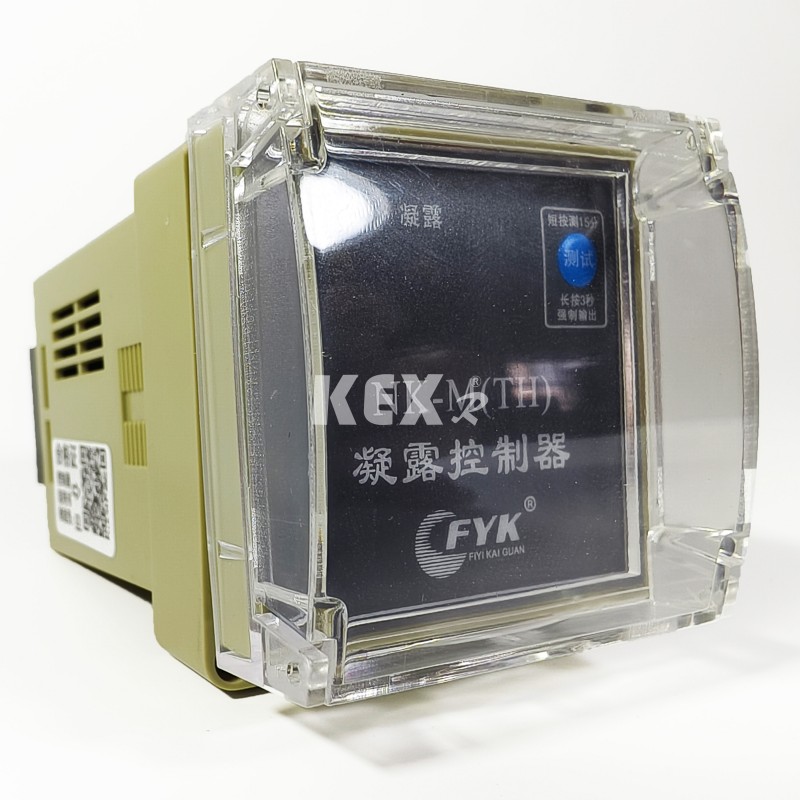

1. .Kondenseringskontroller

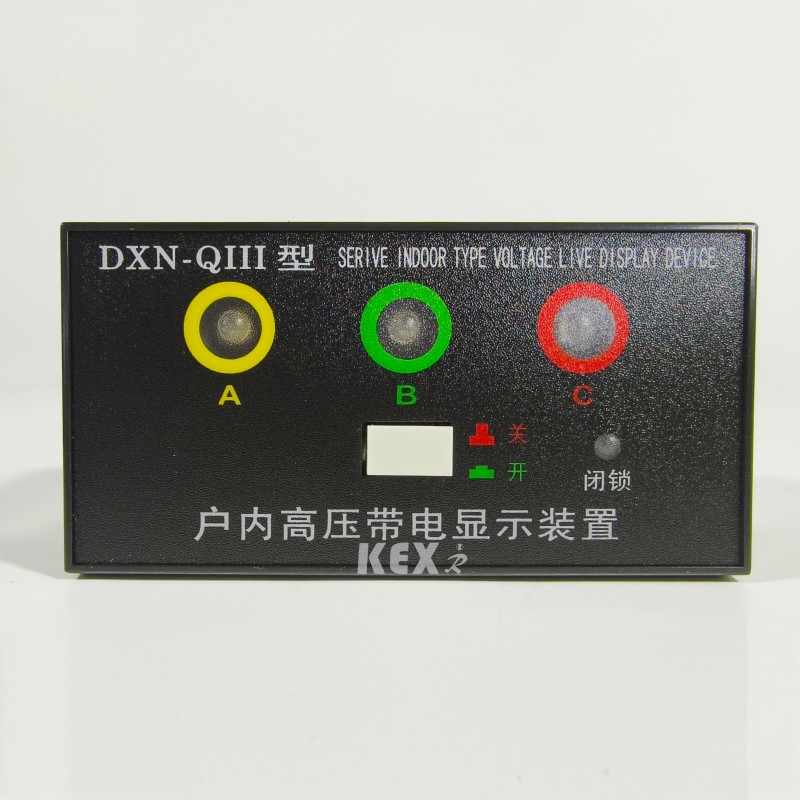

2.Ladet display

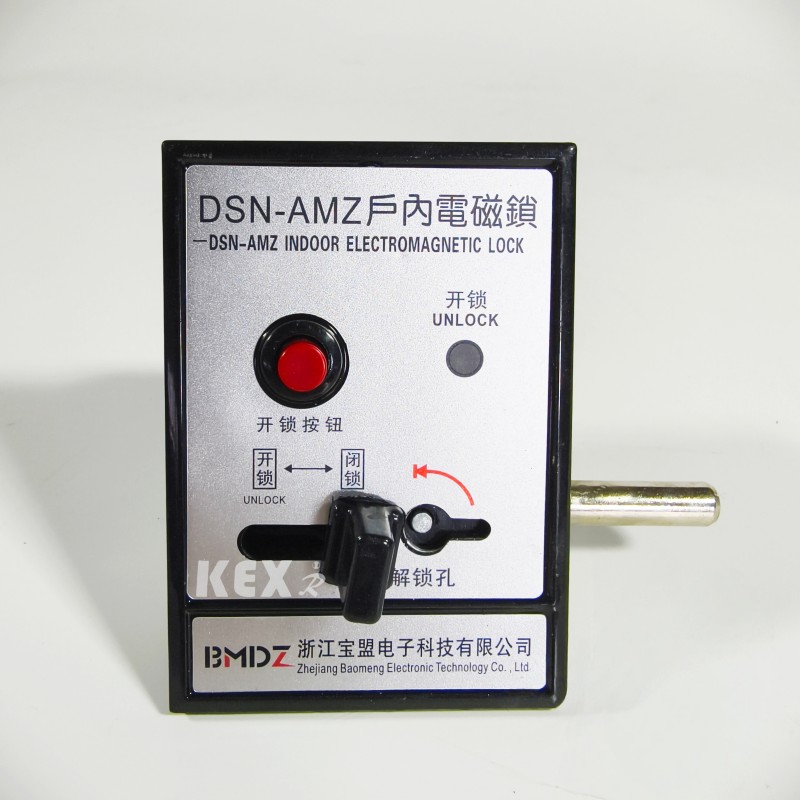

3.Innendørs elektromagnetisk lås

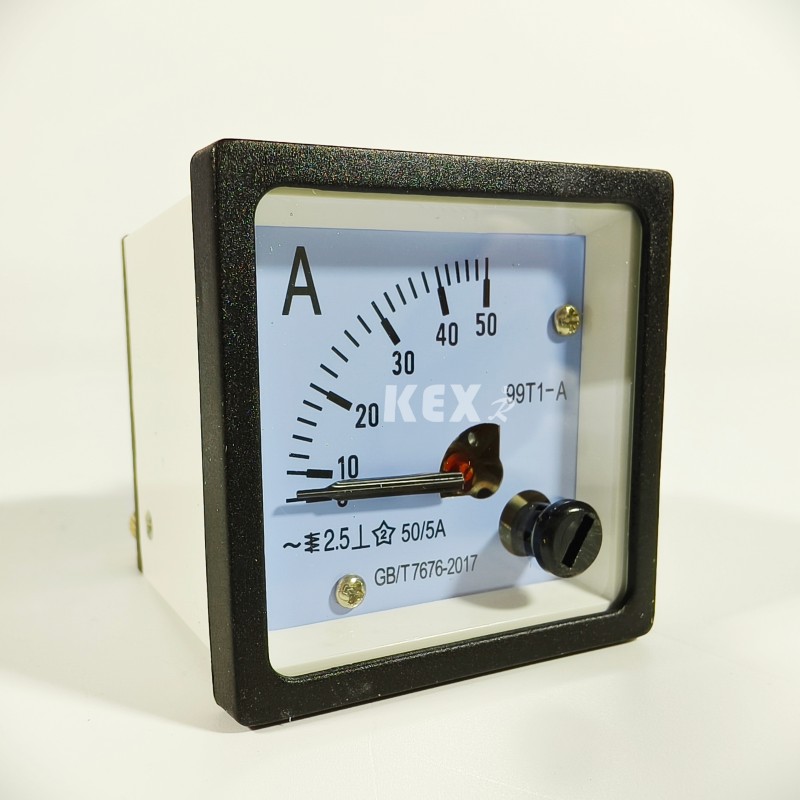

4. Amperemeter

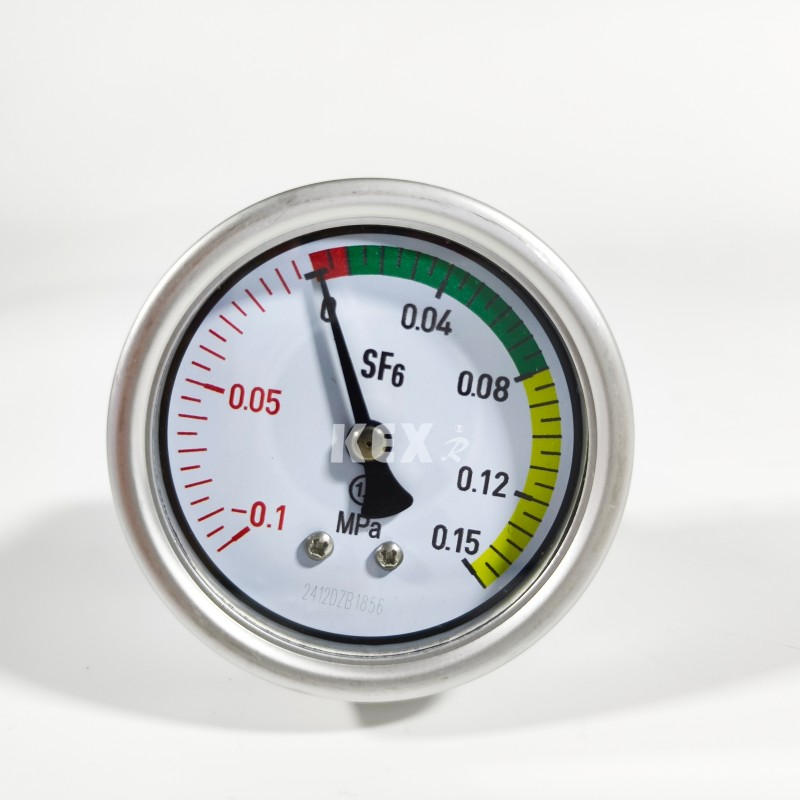

6.Barometer

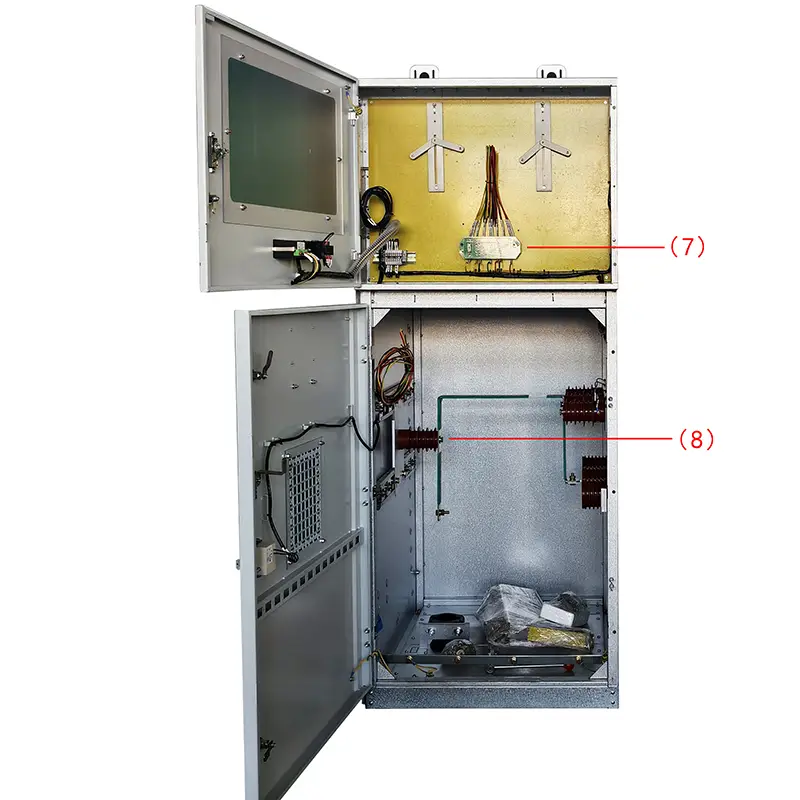

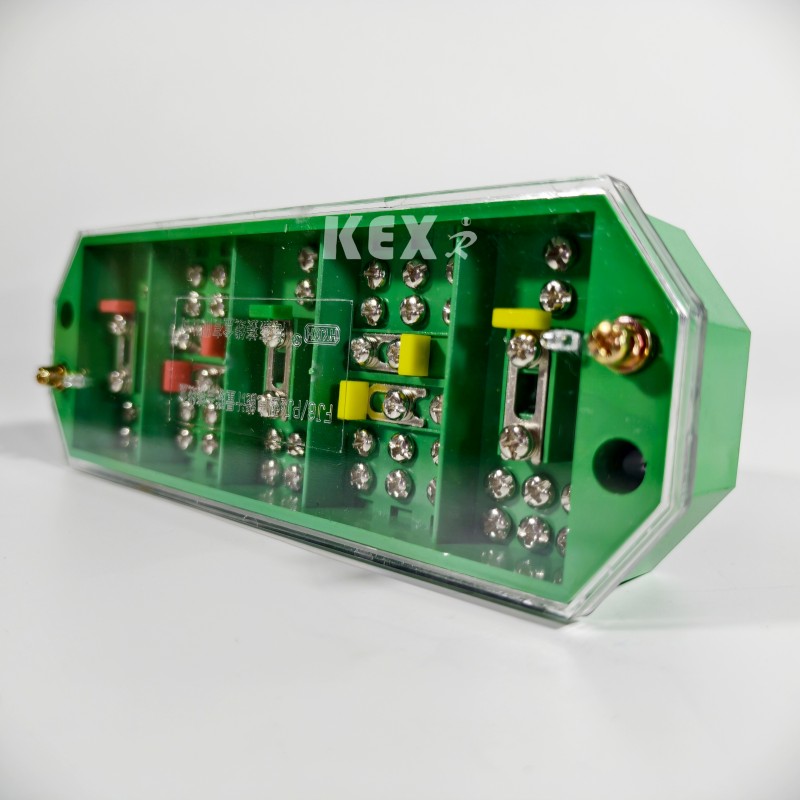

7. 3-fase 3-leder elektrisk kontakt

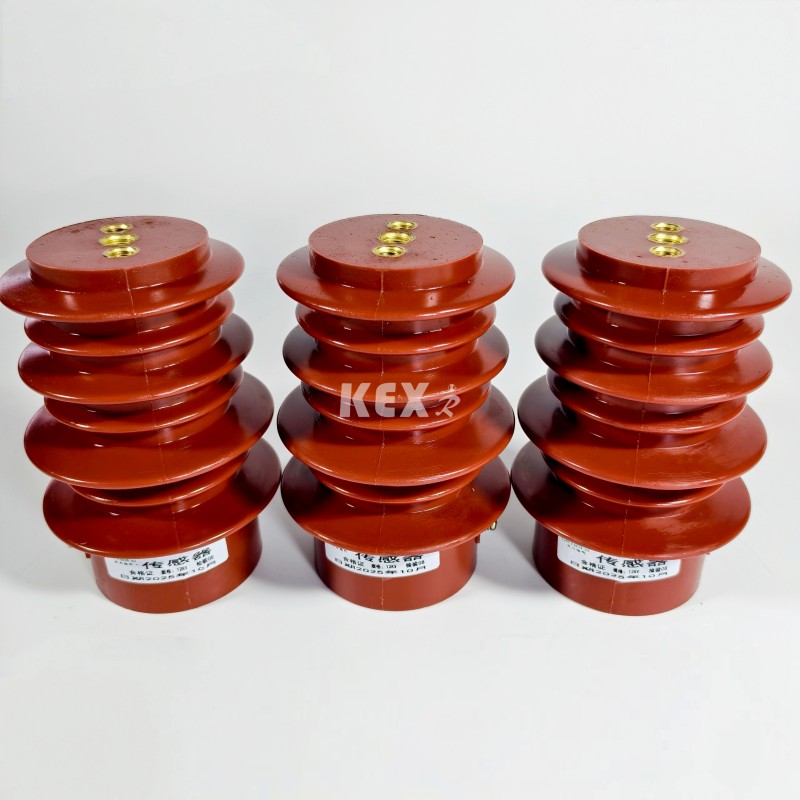

8.Sender

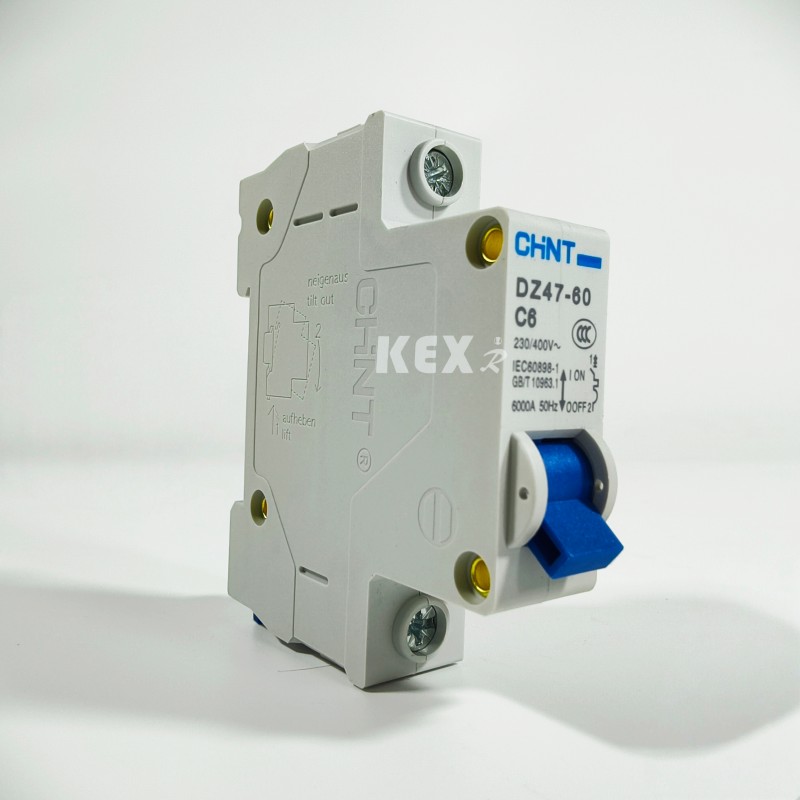

9. Mcb

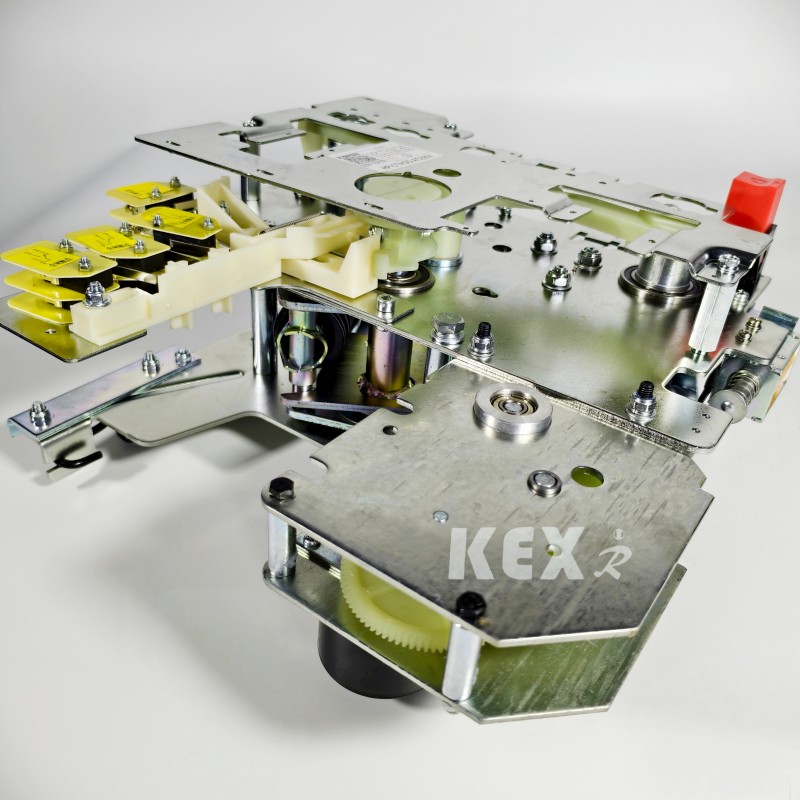

10. Betjeningsmekanisme

11.VT

● Bruke betingelser

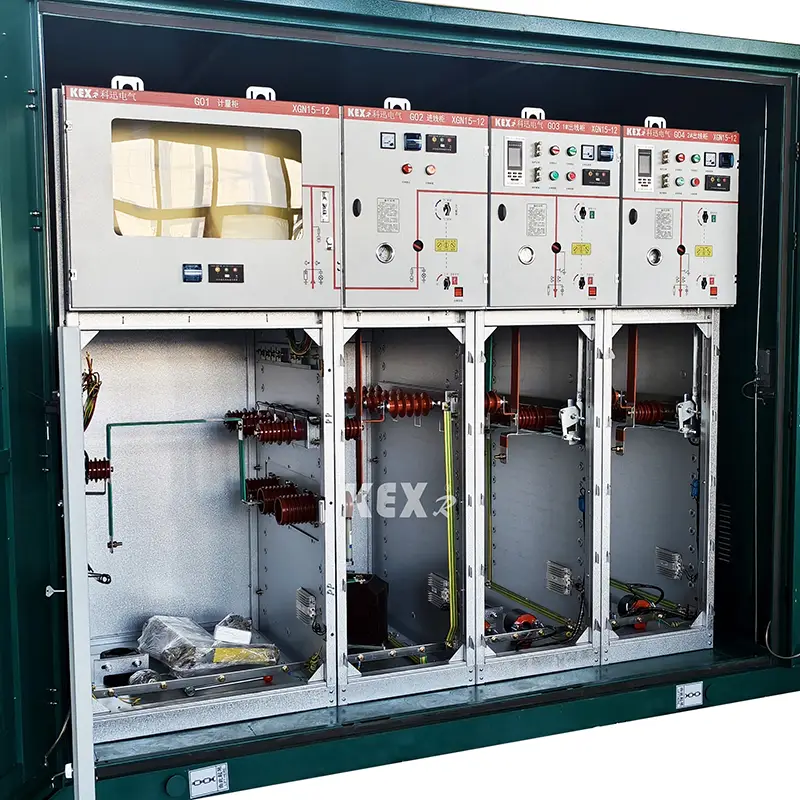

XGN15-12 type modulær SF6 Ring Main Unit Cabinet er en ny generasjon av kompakte og utvidbare metallkapslede brytere med svovelheksafluoridbryter som hovedbryter og luftisolasjon for hele skapet. Den har egenskapene til enkel struktur, fleksibel drift, pålitelig forrigling og praktisk installasjon, og kan gi tilfredsstillende tekniske løsninger for ulike applikasjoner og ulike brukerkrav. Den tar i bruk sensorteknologi og det nyeste beskyttelsesreléet, pluss avansert teknisk ytelse og lett og fleksibel monteringsplan, som fullt ut kan møte markedets skiftende behov.

Hovedbryterne til XGN15-12 SF6 Ring Main Unit Cabinet bruker henholdsvis FLN36 og FLN48, SF6 lastbrytere og ABB original SFG, og ABB originale VD4/S, HD4/S effektbrytere og VS1 effektbrytere kan også utstyres i henhold til brukernes behov.

● Arbeidsmiljø

◆ Høyde≤1000m

◆Omgivelsestemperatur -25~40℃

◆Den gjennomsnittlige daglige relative luftfuktigheten overstiger ikke 95 %; Den gjennomsnittlige månedlige relative luftfuktigheten overstiger ikke 90%;

◆ Seismisk kapasitet: 8 grader;

◆ Ingen voldsomme vibrasjoner og støt, og steder med brann, kjemisk korrosjon og eksplosjonsfare.

● Stadards

XGN15-12 modulært SF6 Ring Hovedenhetsskap oppfyller standardene nedenfor

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Teknisk parametertabell for XGN15-12 type modulær SF6 ring hovedenhetsskap

● Strukturen til XGN15-12 type modulær SF6 ring hovedenhetsskap

◆ Samleskinnerom: lastbryter

En trestasjons lastbryter er installert i bryterrommet. Skallet til lastbryteren er laget av epoksyharpiks og fylt med svovelheksafluorid (SF6 ) Gassen er et isolasjonsmedium, og S6F kan installeres i bryterrommet i henhold til kundens krav. Gasstetthetsmåler eller gasstetthetsmåler med alarmkontakt.

◆ Kabelrom: betjeningsmekanisme, låsemekanisme og lavspentkontrollrom.

Lastbryterskapet har rikelig med kabelrom, som hovedsakelig brukes til kabeltilkobling, slik at enkeltleder- eller trelederkabler kan kobles sammen med enkle uskjermede kabelhoder, og samtidig kan lynavleder, strømtransformator, nedre jordingsbryter og andre elementer installeres på god plass. I henhold til standarddesignet har skapdøren observasjonsvindu og sikkerhetslås, og bunnplaten til kabelrommet er utstyrt med tetningsdeksel og kabelklemme med støtteramme av passende størrelse. Bunnplaten og inngangsdørkarmen til kabelrommet kan fjernes for å lette kabelinstallasjonen.

◆ Eltemekanisme, låsemekanisme og lavtrykkskontrollrom

Lavspentkammeret med forrigling spiller samtidig rollen som kontrollpanel. Lavspenningskammeret er utstyrt med fjærbetjeningsmekanisme med posisjonsindikator, mekanisk forrigling og enhet, og kan også utstyres med hjelpekontakter, utløserspole, nødutløsningsmekanisme, kapasitivt live-display, nøkkellås og elektrisk betjeningsenhet. Samtidig kan plassen i lavspentkammeret også utstyres med styrekrets, måleinstrument og beskyttelsesrelé. Det 750 mm brede skapet har to identiske lavspenningskamre, som kan utstyres med mer tilbehør. Hele XGN15 koblingsskap kan deles i to deler, øvre del av skapet inkluderer bussrom, lastbryter, betjeningsmekanisme og lavspentrom, som er adskilt fra nedre kabelrom. Derfor kan utstyret som er installert i den øvre enheten trygt og bekvemt overhaltes og reformeres, og hele den øvre enheten kan skiftes ut.

◆ Samleskinnerom

Samleskinnerommet er arrangert i øvre del av skapet. I bussrommet er hovedbussene koblet sammen og går gjennom hele koblingsrekka.

● De grunnleggende komponentene til XGN15-12 type modulær SF6 ring hovedenhetsskap

▶FLN36 type SF6 lastbryter er utviklet og produsert for selskapet ved å introdusere utenlandsk teknologi og i henhold til kravene til innenlandsk kraftsystem, den har tre arbeidstilstander: Lukking, åpning og jording

▶De dynamiske og statiske kontaktene til lastbryteren er plassert i det støpte epoksyharpiksskallet med forsterket struktur, SF6-gass brukes som lysbueslukkemiddel, og lufttrykket er 14 bar. Hver lastbryter er forseglet og vedlikeholdsfri, og barometeret kan velges separat. Installasjonsmetoden til lastbryteren er å plassere en stålskillevegg mellom kabelrommet og bussrommet, og installere den horisontalt for å oppfylle de strengeste sikkerhetskravene til drift og vedlikehold. Hvis det oppstår lysbue inni, er det et strukturelt svakt punkt på baksiden av lastbryterskallet, som vil vaskes bort, og deretter vil lysbueutløpsventilen på skapet vaskes bort for å lede overtrykksluftstrømmen utenfor skapet.

▶ SF6 belastningsbryter har to betjeningsmekanismer: Enkel fjær betjeningsmekanisme (K-type) og dobbel fjær betjeningsmekanisme (A-type), den elektriske mekanismen kan legges til de to ovennevnte typer betjeningsmekanismer for å realisere elektrisk fjernkontroll.

●Opplegg for å velge

□Eksempel skjema 1

◆Standard konfigurasjon og egenskaper

▶630A buss

▶Lastbryter:FLN36-12D/T630-20

▶Trestasjons lastbryter (lukking, isolering, jording) eller to-stasjonsbryter (lukking, isolering)

▶Visuelle vinduer er installert i betjeningsenden av bryteren.

▶Hovedbryteren og jordingsbryteren betjenes av to separate betjeningshull og hverandre er selvlåsende.

▶Posisjonsindikering av lastbryter og jordingsbryter

▶Bryterhus med kapasitiv spenningsindikator

▶SF6 gasstrykkmåler med tetthetsrelé

▶Jordingsbryter låser sammen med frontpanelet til kabelrommet

◆ Valgfri konfigurasjon og funksjoner

▶Reservert bussforlengelse

▶Belastningsbryterdriftsmotor: AC220V/110V DC220V/110V/48V

▶Indikator for kortslutning og jordingsfeil

▶Lynbeskyttelsesenhet (distribusjonstype, kraftverkstype, utløsningstype)

▶Måling av CT og måler

▶Spenningstransformator PT for driftsstrømforsyning

▶AC110V/220V strømførende jordingslukking av innløpsledning (jordingsbryter og nedre port på lukket jordingslukking når nedre kabel er strømførende)

▶Hjelpekontakt: Hovedbryter 4NO+4NC Jordingsbryter 2NO+2NC

□Eksempelskjema 2

◆ Standard konfigurasjon og egenskaper·

▶630A hovedsamleskinne

▶Lastbryter:FLN36-12D/T100-50

▶Trestasjons lastbryter (lukking, isolering og jording)

▶Trestasjons lastbryter, sikringshode og jordingsbryter for sikringsenden

▶For mekanisk kobling

▶Sikringsutløsningsindikasjon og fjernsignaloverføring

▶Et visuelt vindu er installert ved bryterens betjeningsende.

▶Hovedbryteren og jordingsbryteren betjenes av to separate betjeningshull og hverandre er selvlåsende.

▶Posisjonsindikering av lastbryter og jordingsbryter

▶Bryterhus med kapasitiv spenningsindikator

▶SF6 gasstrykkmåler med tetthetsrelé

▶Jordingsbryter låser sammen med frontpanelet til kabelrommet

◆ Valgfri konfigurasjon og funksjoner

▶Reservert bussforlengelse

▶Belastningsbryterdriftsmotor: AC220V/110V DC220V/110V/48V

▶Indikator for kort og jordet feil

▶Måling av CT og måler

▶Tapspenningsutløsning AC220V

▶Overstrømsfrakobling: GL25/5

▶Hjelpekontakter: hovedbryter 4NO+4NC jordingsbryter 2NO+NC

▶Trip coil: AC220V/110V DC220V/110V/48V

▶Sikring Sikring (Feilsignal): 1NO

▶Manometer med signal:1NO

□Eksempelskjema 3

Primært programnummer D07

◆Standard konfigurasjon og egenskaper

▶To LZZBJ9 strømtransformatorer

▶To JDZ spenningstransformatorer

▶Beskytt PT-sikring

▶Forrigling av frontpanel til kabelrom

◆Valgfri konfigurasjon og funksjoner

▶AVoltmeter med bryter

▶A amperemeter med bryter

▶3 CT ,3 PT

▶Kapasitiv spenningsindikator som indikerer strømførende bryterskap

▶Wattimeteller

▶Negativ kontroll
