Modulær ring Hovedenhet

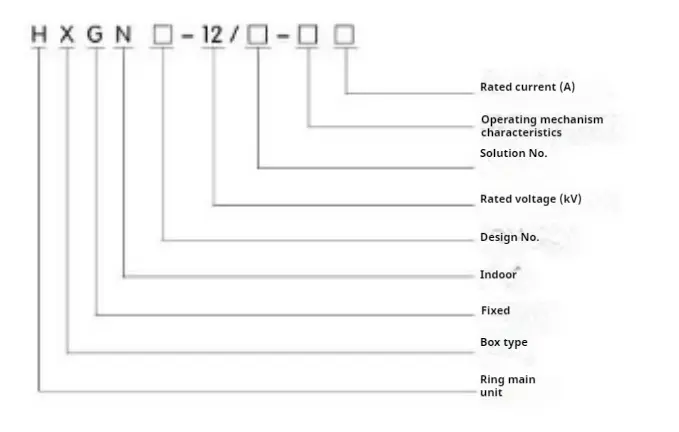

○ Modell betydning

○ Hovedbruk og anvendelsesomfang av HXGH-12-typen modulær ringhovedenhet

Modulær ring Hovedenhet er egnet for innendørs komplette sett med 3,6-12kV trefaset vekselstrøm med 50Hz enkeltbussseksjon, som brukes til å motta og distribuere elektrisk energi, og har funksjonene til å kontrollere, beskytte og overvåke kretsen. Det kan brukes på forskjellige typer kraftverk, transformatorstasjoner, industrielle og gruvebedrifter, høye bygninger og andre steder, og kan også kombineres med ringnettverkskap som skal brukes i byttestasjoner.

○ Hovedstruktur og egenskaper ved HXGH-12-typen modulær ring Hovedenhet

▶ Den modulære ringhovedenheten er sveiset med vinkelstål av høy kvalitet.

▶ Husbryterrommet ligger i den midterste (nedre) delen av skapet, noe som er praktisk for installasjon, feilsøking og vedlikehold. Standarden er utstyrt med Zn63AIVS1-12) effektbryter, og det er en trykkfrigjøringskanal for å sikre personlig sikkerhet.

▶ Avansert og pålitelig roterende frakobling kan brukes til å trygt gå inn i effektbryterrommet for vedlikehold når hovedbussen blir ladet. Avansert og pålitelig roterende frakobling kan trygt komme inn i effektbryterrommet for vedlikehold når hovedbussen er elektrifisert.

▶ Beskyttelsesnivået til hovedenheten for modulær ring er IP2X.

▶ Utstyrt med pålitelig og fullt funksjonell obligatorisk mekanisk låsenhet, som kan oppfylle kravene til "fem forholdsregler" ganske enkelt og effektivt.

▶ har et straffbart grunnstoffsystem.

▶ Døren er utstyrt med et observasjonsvindu, som tydelig kan observere arbeidstilstanden til komponentene i skapet.

▶ Driftsmekanismen er låst av en mekanisk lås som er mer pålitelig enn XGN66-12.

▶ De innkommende og utgående kablene er lavere enn fronten av skapbunnen, noe som er praktisk for brukere å koble til.

○ Bruke miljøforhold for HXGH-12-typen Modular Ring Hovedenhet

1. Den øvre grensen for omgivelsestemperatur er +40 ℃ og den nedre grensen er -10 ℃;

2. Høyden til hovedenhet for modulær ring skal være mindre enn 1000 meter;

3. Den daglige gjennomsnittsverdien av luft relativ fuktighet er ikke mer enn 95%, og den månedlige gjennomsnittsverdien er ikke mer enn 90%; Den daglige gjennomsnittsverdien av vanndamp er ikke mer enn 2,2x10-3MPa, og den månedlige gjennomsnittsverdien er 1,8x10-3MPa;

● Hovedteknisk parameter for HXGN □ -12 Type Modulær ring Hovedenhet
