Miljøvennlig Ring Hovedenhet

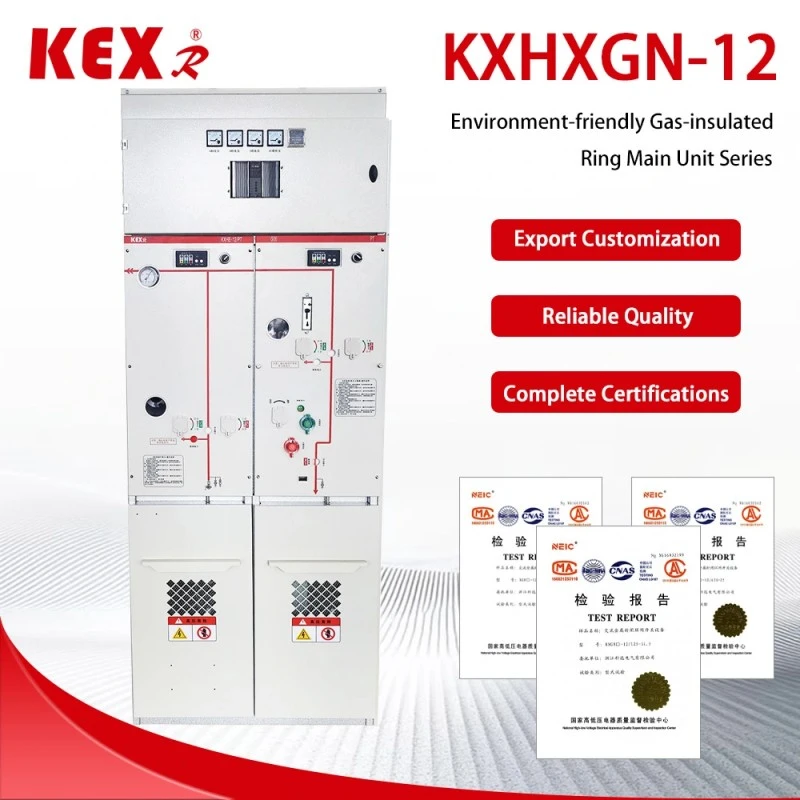

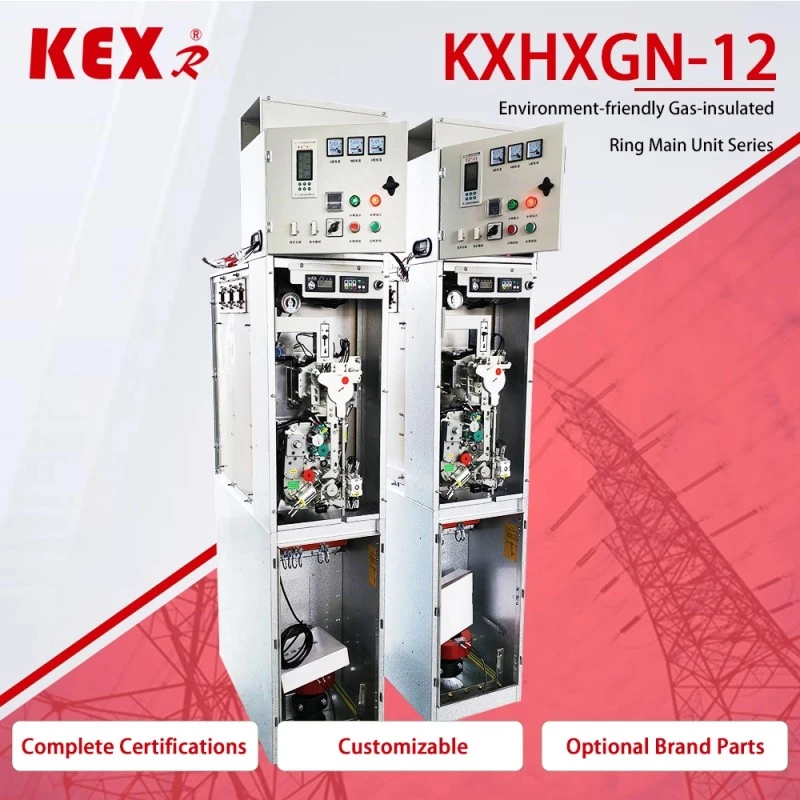

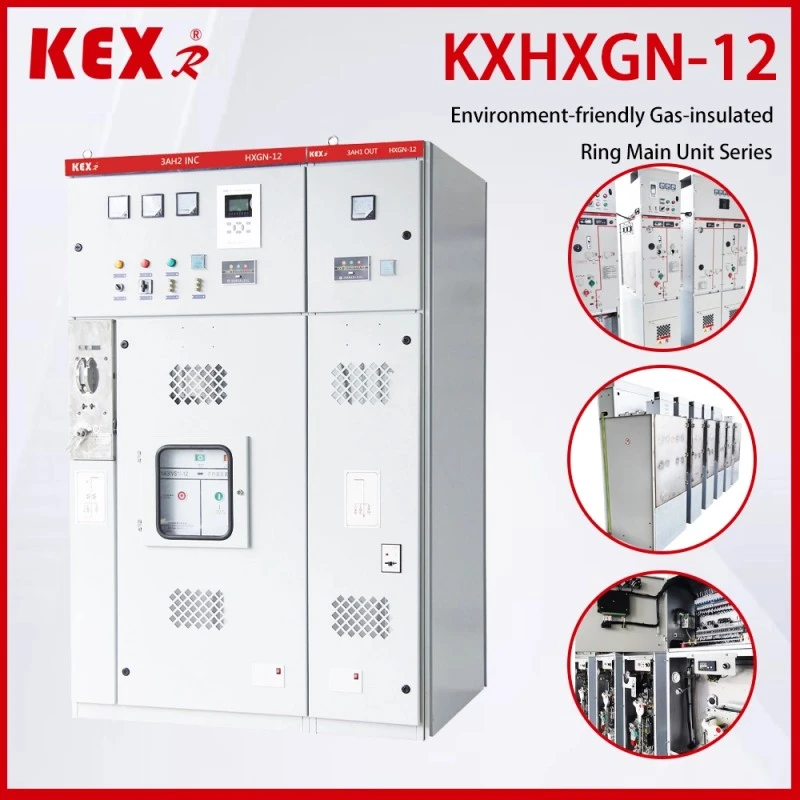

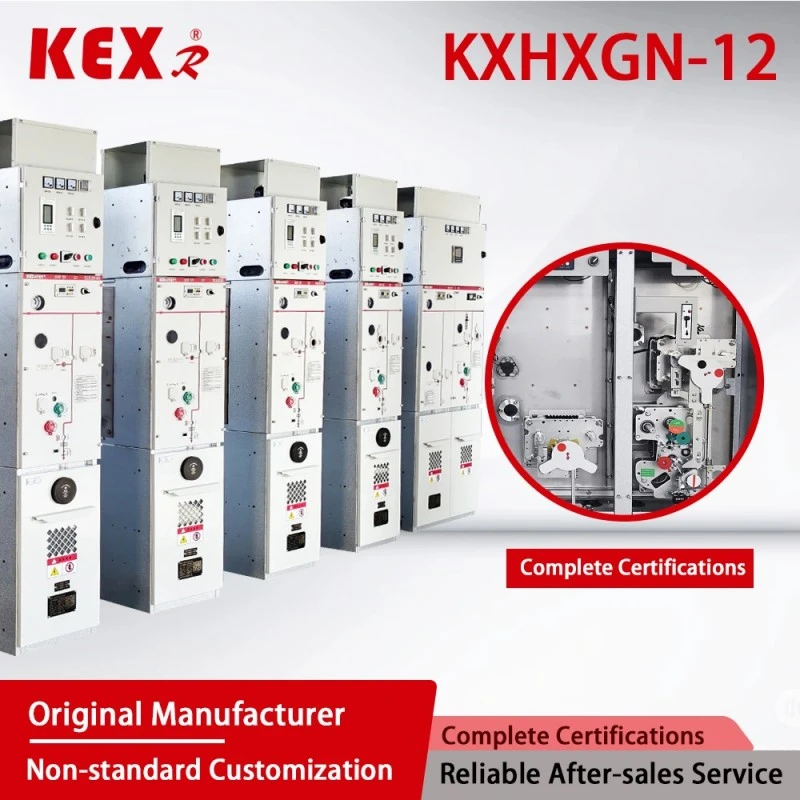

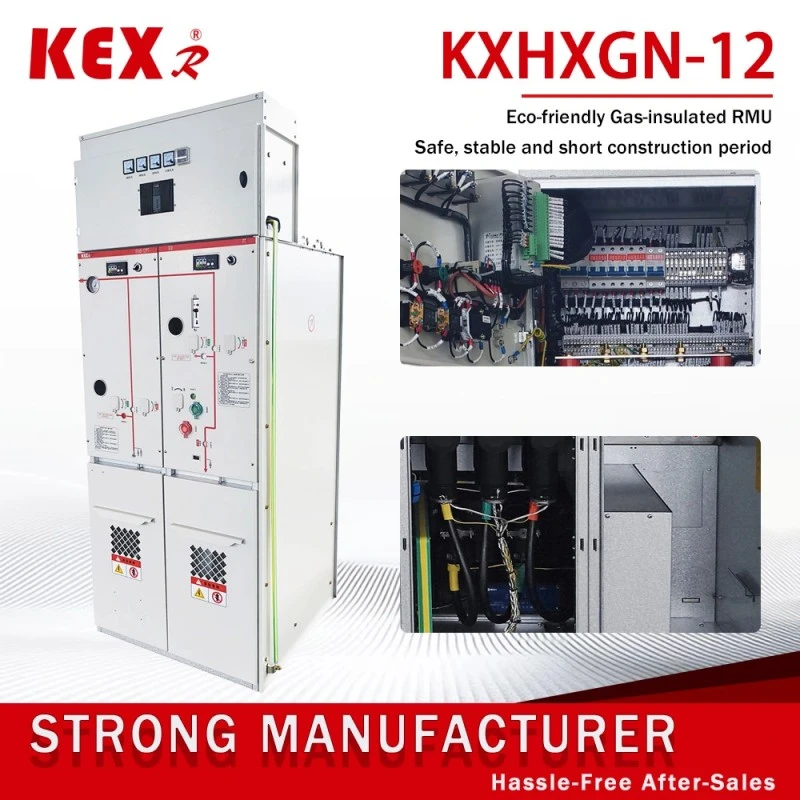

KXHXGN-12 type Miljøvennlig ringhovedenhet produsert av KEXR, en leverandør av kraftoverførings- og distribusjonsutstyr i Kina, er et 12kV gassisolert ringnettskap med miljøverngass (som tørr luft, nitrogen eller blandet gass) som isolasjonsmedium, som er egnet for ringnettstrømforsyning, terminalstrømforsyning og småskala åpning og lukking av distribusjonsnettverk.
Modell: KXHXGN-12
Merke: KEXR
Modell: KXHXGN-12
Merke: KEXR
● Hovedfunksjon til Miljøvennlig ringhovedenhet
(1) Miljøvernfordeler
◆Gratis SF gass: Miljøvennlig ringhovedenhet adopterer tørr luft, nitrogen eller ny miljøverngass (som G, Air Plus® osv.) brukes, noe som er i tråd med EUs F-gass-forskrifter og Kinas «dobbeltkarbon»-policy.
◆ Lavt karbonutslipp: Sammenlignet med SF ringnettverksskap nærmer GWP (Global Warming Potential) null.
(2) Konstruksjonsdesign

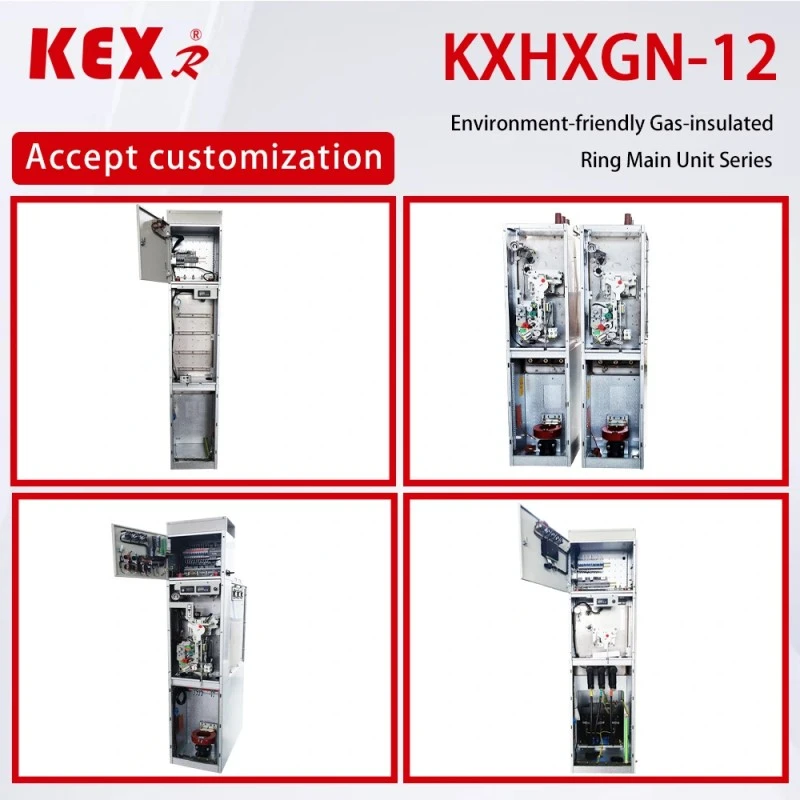

◆Modulær design: Den miljøvennlige ringhovedenheten med innkommende linje, utgående linje, måling og PT kan utvides.
◆Tilsluttet struktur: Beskyttelsesnivået til miljøvennlig ringhovedenhet når IP67, som er støvtett, fuktsikkert og kondensbestandig, egnet for tøffe omgivelser.
◆Kompakt størrelse: den sparer plass enn AIS ringnettverksskap og er mer miljøvennlig enn tradisjonell SF₆ GIS.
(3) Intelligente alternativer
Intelligent overvåking (som DTU, online temperaturmåling, delvis utladningsovervåking, etc.) kan velges for å støtte Internet of Things (IoT)-tilgang og realisere ekstern drift og vedlikehold.
● Tekniske parametere for den miljøvennlige ringhovedenheten
◆ Slutbryterskap
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
KV |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Nominelt isolasjonsnivå |
1 Min arbeidsfrekvens tåler Spenning |
Å jorde, fase til fase |
KV |
42 |
|
|
Brudd |
48 |
||||
|
Lysimpuls tåler spenning (peak) |
Å jorde, fase til fase |
KV |
75 |
||
|
Brudd |
85 |
||||
|
1 min strømfrekvens tåler spenning av hjelpe-/kontrollkrets (til jord) |
KV |
2 |
|||
|
Vurdert gjeldende |
A |
630 |
|||
|
Vurdert kortsiktig tåle gjeldende (virtuell verdi) |
Hovedkrets/jordingsbryter |
kA |
25/4s |
||
|
Jordingskrets |
kA |
21,7/4s |
|||
|
Nominell topp tåle strøm |
Hovedkrets/jordingsbryter |
kA |
63 |
||
|
Jordingskrets |
kA |
54.5 |
|||
|
Nominell kortslutningsbruddstrøm og tider |
kA/Tid |
25/30 |
|||
|
Nominell kortslutningslukkestrøm (topp) |
kA |
63 |
|||
|
Nominell kabelladebruddstrøm |
A |
25 |
|||
|
Nominell driftssekvens for bryteren O-0,3s-CO-180s-CO |
|
|
|||
|
Mekanisk liv |
Bryter/frakobling |
Tid |
10000/3000 |
||
|
IP-grad |
Forseglet boks |
|
IP67 |
||
|
Swichgear skall |
|
IP4X |
|||
|
Gasstrykk |
Nominell gassladenivå (20 ℃, manometertrykk) |
Mpa |
0.02 |
||
|
Minste gassfunksjonsnivå (20 ℃, overtrykk) |
Mpa |
0 |
|||
|
Forseglingsytelse, |
Årlig lekkasjerate |
%/År |
≤0,05 |
||
◆Last bryterskap
|
Punkt |
Enhet |
Data |
|||
|
Nominell spenning |
KV |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Nominelt isolasjonsnivå |
1 Min arbeidsfrekvens tåler Spenning |
|
KV
|
|
|
|
|
|
||||
|
Lysimpuls tåler spenning (peak) |
|
KV
|
|
||
|
|
|
||||
|
1 min strømfrekvens tåler spenning av hjelpe-/kontrollkrets (til jord) |
KV |
2 |
|||
|
Vurdert gjeldende |
A |
630 |
|||
|
Vurdert kortsiktig tåle gjeldende (virtuell verdi) |
Hovedkrets/jordingsbryter |
KA |
25/4s |
||
|
Jordingskrets |
KA |
21,7/4s |
|||
|
Nominell topp tåle strøm |
Hovedkrets/jordingsbryter |
KA |
63 |
||
|
Jordingskrets |
KA |
54.5 |
|||
|
Nominell kortslutningslukkestrøm (topp) |
Lastbryter/jordingsbryter |
KA |
63 |
||
|
Nominell aktiv lastavbruddsstrøm |
A |
630 |
|||
|
Nominell lukket sløyfe avbruddsstrøm |
A |
630 |
|||
|
5 % Nominell aktiv lastavbruddsstrøm |
A |
31.5 |
|||
|
Nominell kabelladebruddstrøm |
A |
10 |
|||
|
Vurderte aktive lastpausetider |
Tid |
100 |
|||
|
Jordfeilstrømbrudd |
A/Tid |
31,5/10 |
|||
|
Ladestrømmen til linjer og kabler kobles fra under jordfeil. |
A/Tid |
17.4/10 |
|||
|
Mekanisk liv |
Bryter/frakobling |
A/Tid |
10000/3000 |
||
|
IP-grad |
Forseglet boks |
|
IP67 |
||
|
Swichgear skall |
|
IP4X |
|||
|
Gasstrykk |
Nominell gassladenivå (20 ℃, manometertrykk) |
Mpa |
0.02 |
||
|
Minste gassfunksjonsnivå (20 ℃, overtrykk) |
Mpa |
0 |
|||
|
Forseglingsytelse, |
Årlig lekkasjerate |
%/År |
≤0,05 |
||
● Implementeringsstandard for den miljøvennlige ringhovedenheten
◆ Felles tekniske krav i GB/T 1022-standardene for høyspentbryter- og kontrollutstyr.
◆ GB/T39063640.5kV AC metallkapslet bryterutstyr og kontrollutstyr.
◆ GB/T1985 Høyspent AC-skillebryter og jordingsbryter
◆ GB/T38043.6-40.5kV AC høyspenningslastbryter
◆ GB/T1984 Høyspent vekselstrømsbryter
◆ GB/T4208 IP-kode for skallbeskyttelsesnivå
◆ GB/T7354 Måling av delvis utladning
◆ GB/T311.1 Isolasjonskoordinering Del 1: Definisjon, prinsipper og regler
● Bruk av forholdene til den miljøvennlige ringhovedenheten
◆ Maksimal temperatur: +45 grader Celsius;
◆ Minste temperatur: -25 grader Celsius;
◆ Maksimal temperatur: (24-timers gjennomsnitt) +35 grader Celsius;
◆ Maksimal gjennomsnittlig relativ luftfuktighet (24 timer 1: ≤ 95 %; Høyde: ≤ 1500m; Seismisk kapasitet: 8 grader;
◆ Beskyttelsesgrad: ladet kroppstetning IP67, koblingsskapskall IP4x；
◆ Den omkringliggende luften skal ikke være åpenbart forurenset av etsende brennbar gass og vanndamp.
◆ Det er ingen hyppige voldelige vibrasjoner, og hardhetsdesignet under harde deler oppfyller alle slags krav.
◆ Når den brukes under normale miljøforhold utover GB/T3906, skal brukeren forhandle med KEXR

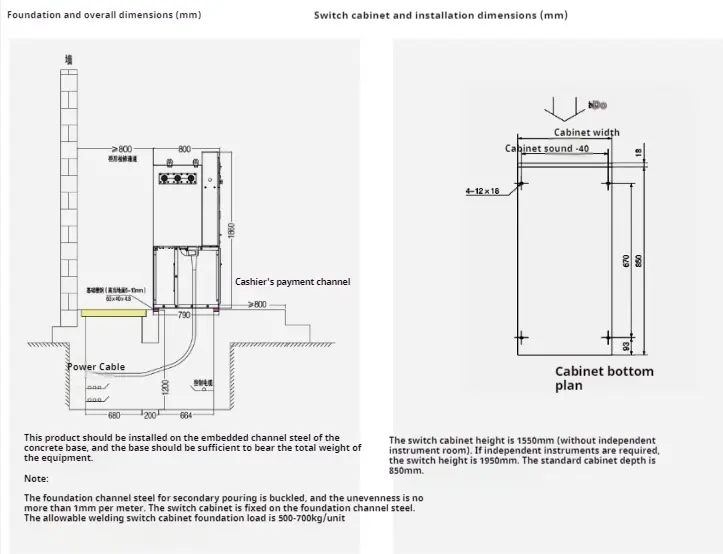

● Installasjonsveiledning
