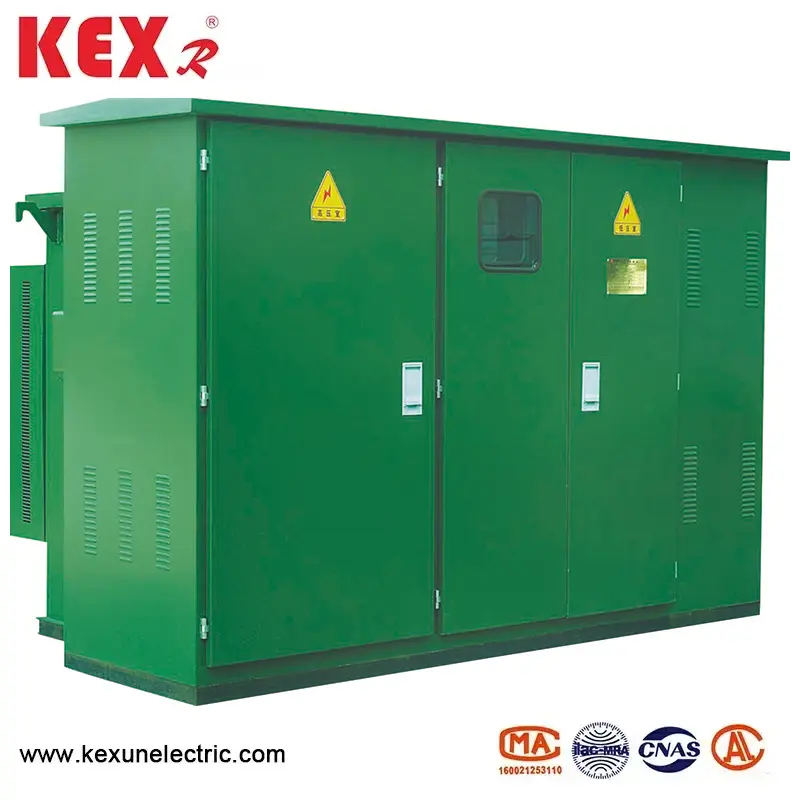

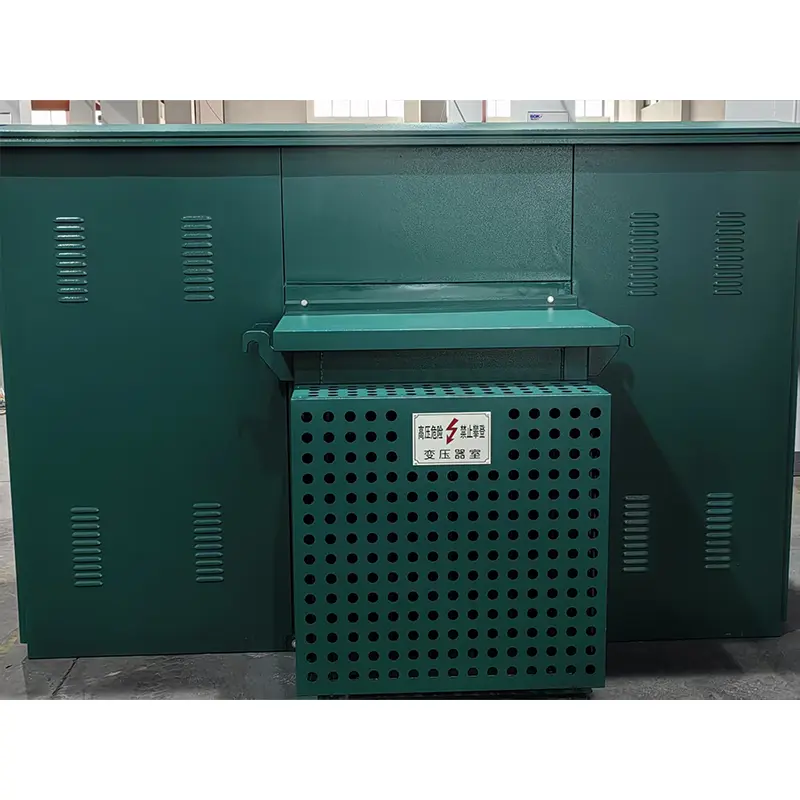

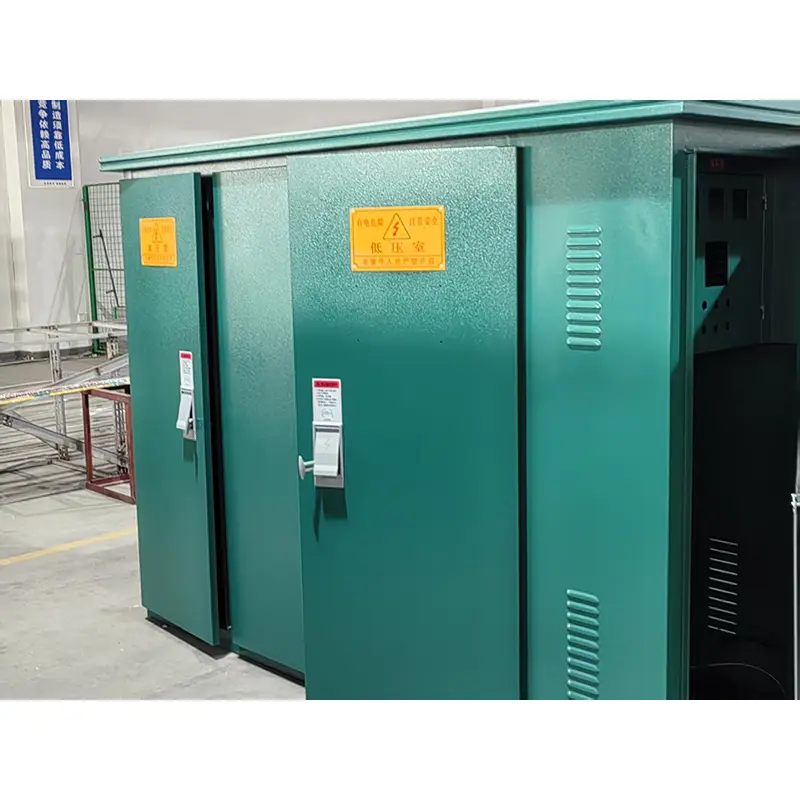

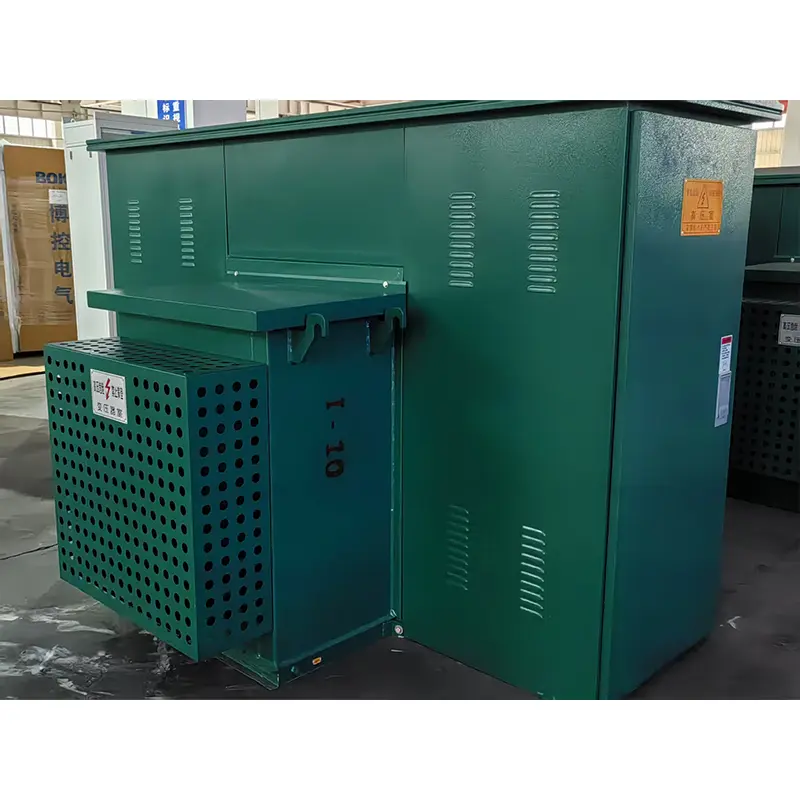

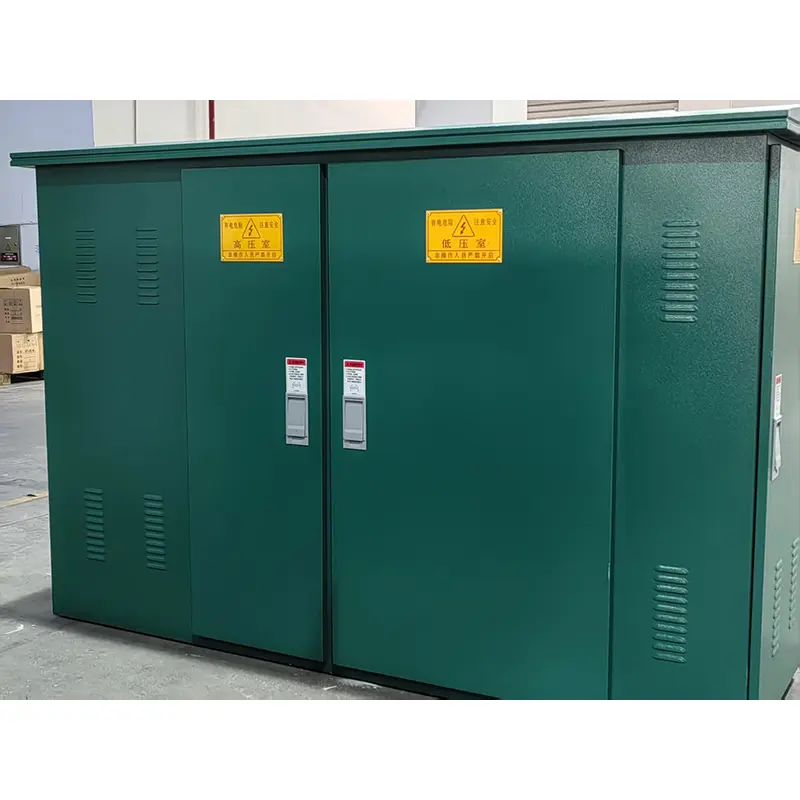

Amerikansk type tre-fase padmontert transformatorstasjon

ZBW-12-type amerikansk type trefaset padmontert transformatorstasjon, produsert av Kina-produsenten Kexr, er en transformatorstasjon med enkel struktur, liten gulvplass og sterk isolasjon, som er egnet for nominell spenning på 10 kV.
Modell: ZBW-12
Merkevare ： Kexr

Send forespørsel

produktbeskrivelse

● Amerikansk type tre-fase padmontert transformatorstasjon ved bruk av forhold

◆ Omgivelsestemperatur: Omgivelsestemperaturen rundt amerikansk type trefaset padmontert transformatorstasjon skal være -30 ~ 40 ℃.

◆ Høyde: Amerikansk type trefaset padmontert transformatorstasjon skal installeres under 4000 meter;

◆ Vindhastighet: tilsvarer 34m/s (ikke mer enn 700pa);

◆ Fuktighet: Den gjennomsnittlige daglige relative fuktigheten er ikke mer enn 95%; Den månedlige relative fuktighetsverdien er ikke mer enn 95%;

◆ Sjokkfast: Den horisontale akselerasjonen er ikke mer enn 0,4 m/s²

, og den vertikale akselerasjonen er ikke mer enn 0,15 m/s²

◆ Tilhenger av installasjonsstedet: Installasjonens tilbøyelighet til amerikansk type trefaset padmontert transformatorstasjon er ikke mer enn 3

◆ Installasjonsmiljø: Den omkringliggende luften er ikke åpenbart forurenset av etsende og brennbare gasser, og det er ingen voldelig vibrasjon på installasjonsstedet

◆ Når du bestiller dette produktet utover forholdene ovenfor, kan du forhandle med KEXR

● Tekniske parametere av ZBW-12-type Amerikansk type trefaset padmontert transformatorstasjon

Serienummer	Punkt	Enhet	Tekniske parametere
1	Nominell spenning	kv	10/0,4
2	Maks driftsspenning	kv	12
3	Nominell frekvens	Hz	50
4	Rangert kapasitet	kva	150-1600
5	1 min effektfrekvens tåler spenning	kv	35
6	Lyn impulsspenning	kv	75
7	Kjølemetode		Onan
8	Brytende strøm av høyspenningssikkerhetssikring	de	50
9	Bryter strøm av plug-in sikring	de	2.5
10	Miljøtemperatur	℃	-35 ~ 40
11	Tillatt spoletemperatur stiger	℃	65
12	Regulering uten belastning		± 5% eller ± 2*2,5%
13	Støynivå	db	50
14	IP -grad		IP43

Transformatoren

Kexr Forhåndsinstallert amerikansk boks-type transformatorstasjon vedtar den nye S9- og S11-serien Tre-fase olje oversvømte transformatorer har fordelene med lavt tap uten belastning, lav temperaturstigning, lav støy og lav høyde. Tapet uten belastning og belastning av transformatoren er lavere enn for den opprinnelige S9-transformatoren, og når det innenlandske avanserte nivået for tiden. Transformatoren er av fullt forseglet struktur, som effektivt isolerer luftforurensningen og isolasjonsnedbrytningen forårsaket av fuktighet. En luftpute på 40-90 mm er igjen på toppen av oljetanken, som kan spille rollen som varmedissipasjon og avkjøling sammen med korrugering av oljetankskallet, og kan effektivt redusere det indre trykket.

Dimensjoner og vekt

Kapasitet	A	B	C	H	Vekt （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500KVA	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Oversiktsdimensjon av ZBW-12-type amerikansk type trefaset padmontert transformatorstasjon

ZBW-12 Amerikansk type tre-fase padmonterte transformasjonsstandarddimensjoner
Kapasitet (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
