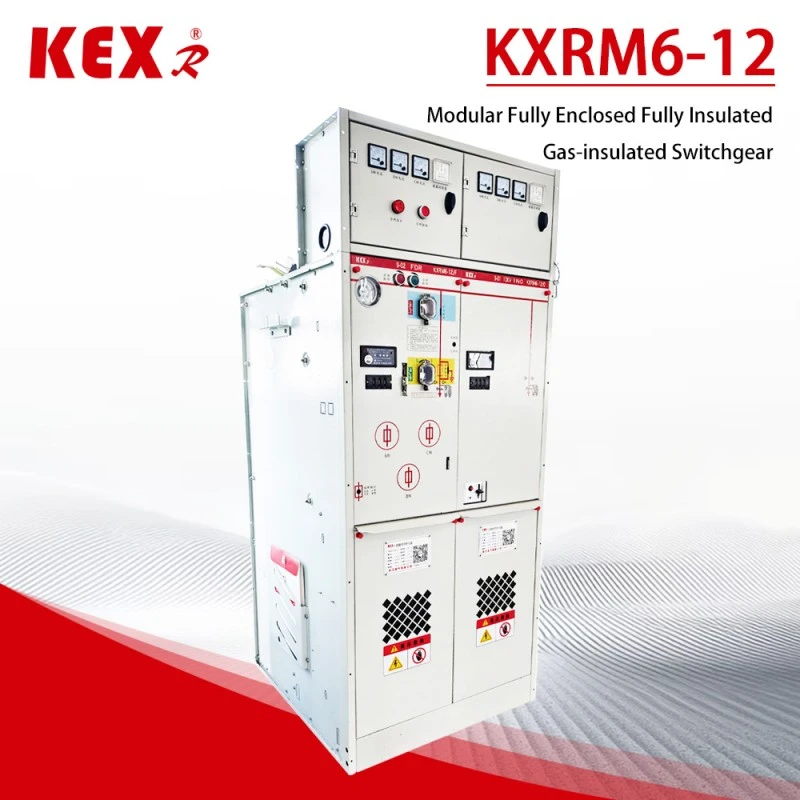

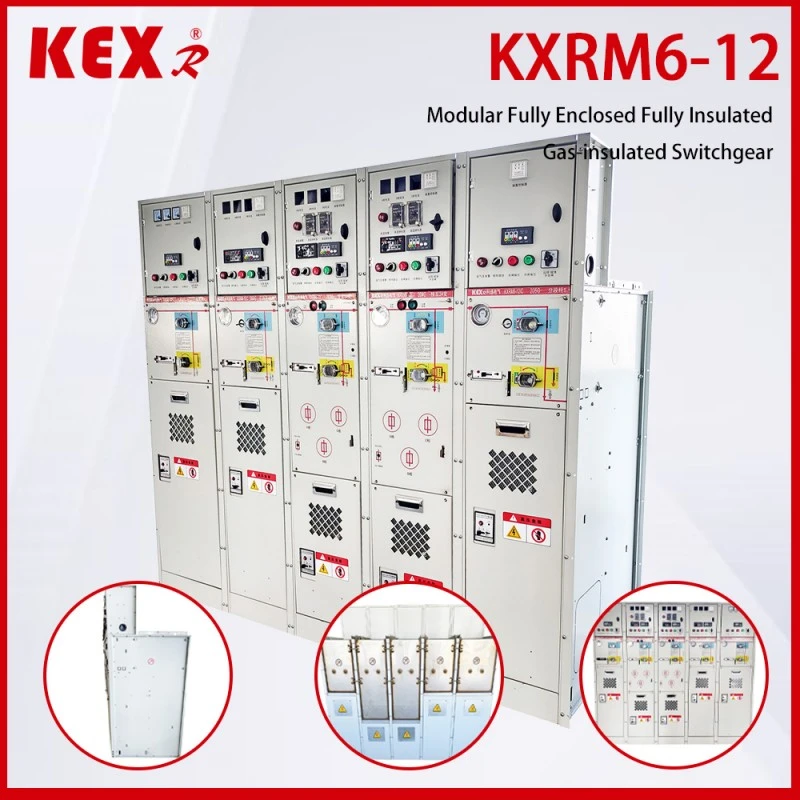

AIS-enhet

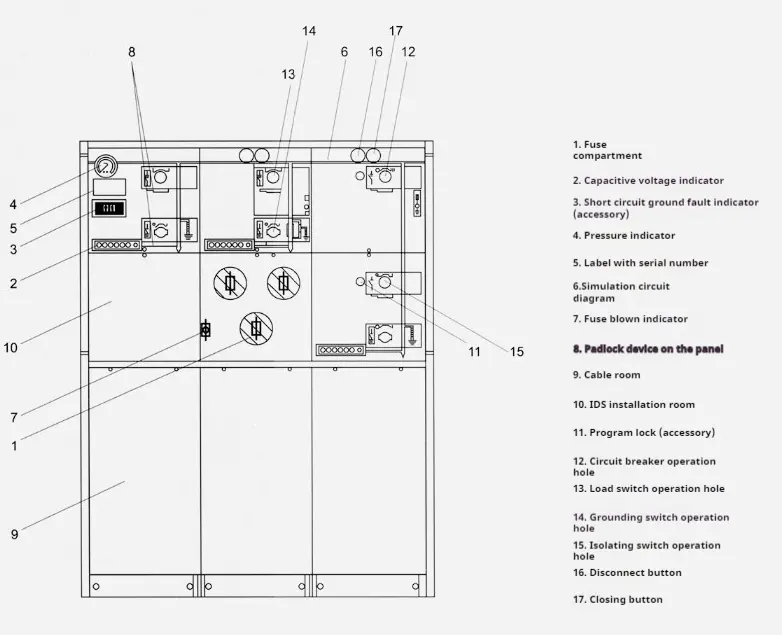

●Komponenter

1. Ammeter

2.Kondenseringskontroller

3. Mikrodatamaskinbeskyttelsesenhet

6 .Barometer

7.Ladet skjerm

8. Feilindikator

9. Elektrisk betjeningsmekanisme

10. Manuell betjeningsmekanisme

10. Elektromagnetisk lås

12~13. Strømtransformator

14.Kabelplugg

15.Spenningstransformator

16. Varmeplate i aluminiumslegering

●KXRM6-12 AIS-enhet Bruker betingelser

Temperatur: +40℃~-40℃

Høyde: mindre enn 1000m

Scene: fuktighet, støv, saltpolarisering, gruver og andre miljøer.

Kortvarig nedsenking i vann innen 24 timer påvirker ikke bruken.

Merk: Hvis høyden er høyere, vennligst angi den spesifikke høyden.

● Standarder for AIS-enheten

KXRM6-12 AIS-enhet oppfyller standardene nedenfor

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 osv...

GB3804, GB3906, GB11022 osv...

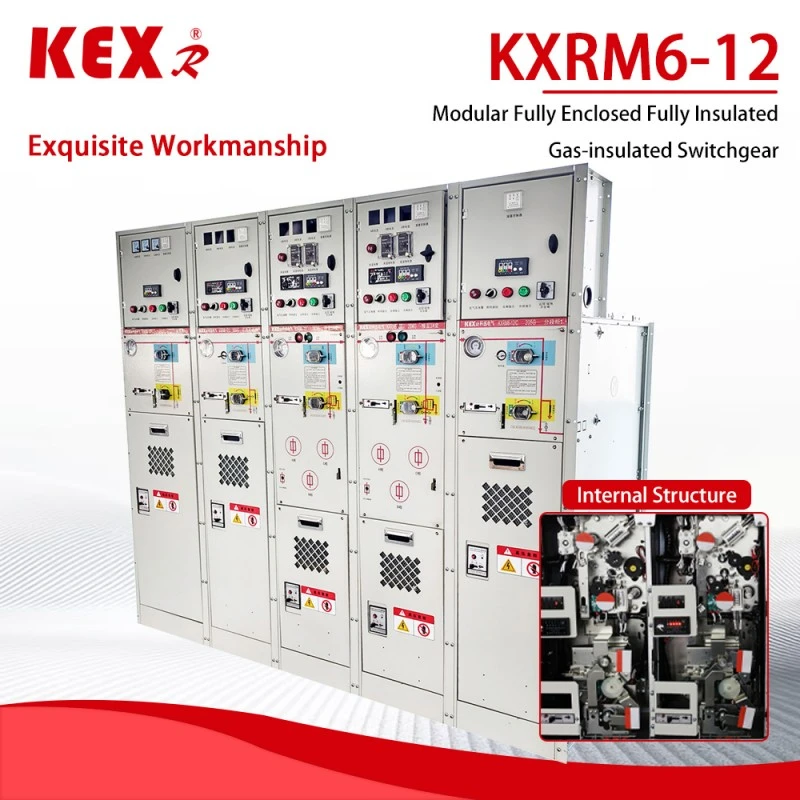

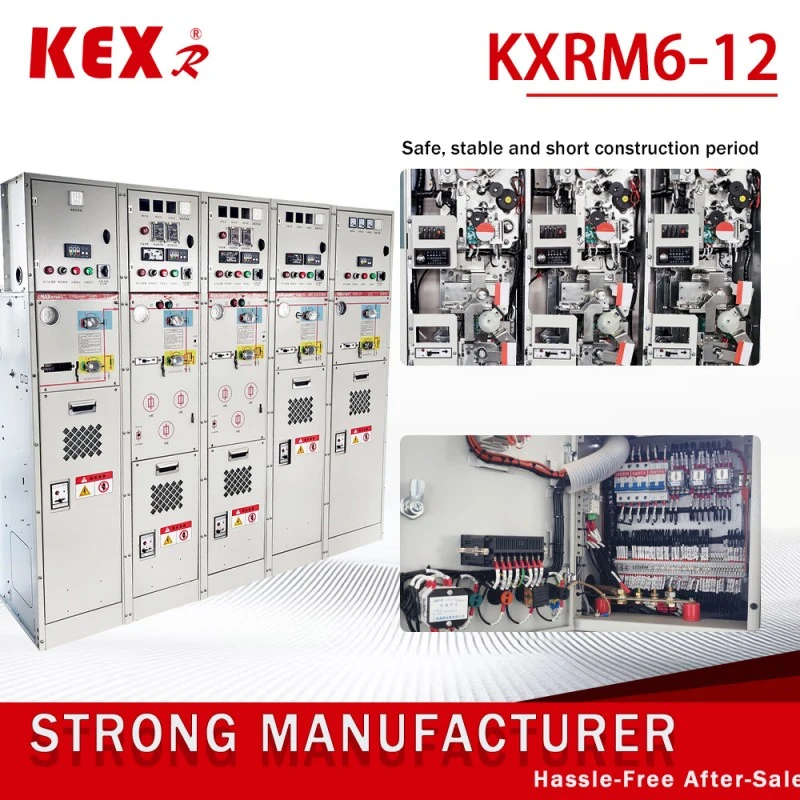

● Hovedfordelene med AIS-enheten

◆ SF6-gass i KXRM 6-12 type AIS-enhet brukes som lysbueslukkings- og isolasjonsmedium.

◆ Bryterenheten er fullstendig forseglet og isolert; Samleskinner, brytere og spenningsførende deler er fullstendig innelukket i rustfritt stålskall.

◆ Hulrommet er fylt med 1,4 bar SF6-gass, og beskyttelsesnivået når IP67: hele bryterenheten er helt upåvirket av ytre miljøforhold, noe som kan sikre normal drift av bryteren selv i ekstreme tilfeller som kortvarig vannnedsenking, og produktet er vedlikeholdsfritt.

◆ Bryterenheten har en perfekt "fem-forebyggende" forriglingsenhet, som fullstendig eliminerer driftssvikt til personell og utstyr som kan være forårsaket av menneskelig feilbetjening.

◆ Alle bryterenheter har pålitelige sikre trykkavlastningskanaler, som kan sikre operatørens personlige sikkerhet selv i ekstreme tilfeller.

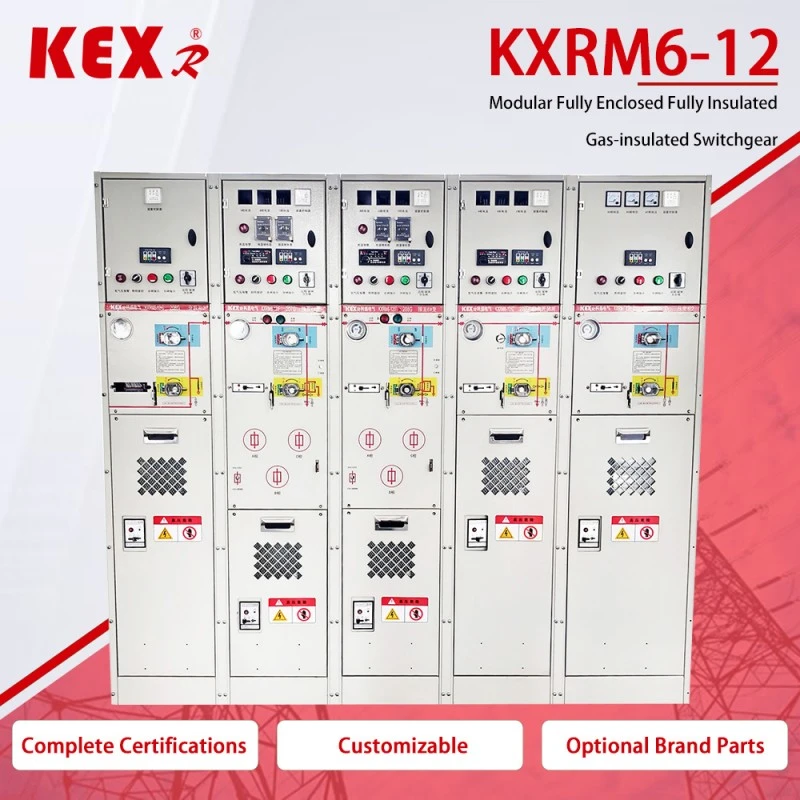

◆ Enheten er delt inn i fast enhetskombinasjon og utvidbar enhetskombinasjon.

◆ Enheten går vanligvis inn og ut fra fronten, og den kan også forlenges eller forlenges fra siden i henhold til forskjellige installasjonsposisjoner.

◆ Størrelsen på enheten er praktisk å installere, og den kan være egnet for steder med smal plass og dårlige miljøforhold.

◆ Enheten kan utstyres med elektrisk, fjernkontroll og overvåkingsenheter i henhold til brukernes ulike behov.

● Hovedsakelig tabell over tekniske parametere

NOTE¹: Avhenger av merkestrømmen til sikringen

NOTE²: Avhenger av høyspenningssikringen

● Hver modul i AIS-enheten har følgende konfigurasjon

▶D Enhetskonfigurasjon Se "Kabelkoblingsmodul uten jordingskniv" for standardkonfigurasjon og egenskaper.

▶Konfigurasjon av C-enhet Se "Lastbrytermodul" for standardkonfigurasjon og egenskaper.

▶F Enhetskonfigurasjon Se "Vakuumbrytermodul" for standardkonfigurasjon og egenskaper.

Standardkombinasjonen KX-RM6 AIS-enhet kan også gi følgende konfigurasjoner

▶Kapasitiv spenningsindikator for innkommende foring

▶Hvert gasskammer er utstyrt med en trykkmåler for overvåking av SF6-tetthet.

▶Løftekrok

▶Betjeningshåndtak

Eksempel:

□ Lastbryter Modul C

○ Standard konfigurasjon og funksjoner

▶630a samleskinne

▶Trestasjons last-/jordingsbryter

▶Trestasjons enkeltfjærbetjeningsmekanisme med to uavhengige lastbrytere og jordingsbryterdriftsaksler.

▶Posisjonsindikering av lastbryter og jordingsbryter

▶Horisontal utgående bøssing foran, 630A 400-serien boltbøssing.

▶Kapasitiv spenningsindikator for indikering av bøssingselektrifisering

▶For alle bryterfunksjonene er det praktisk å installere en hengelåsenhet på RMU.

▶SF6 gasstrykkmåler (kun en i hver SF6 gassboks)

▶Jordingsskinne

▶Forrigling mellom jordingsbryter og front RMU til kabelrom

○ Valgfrie konfigurasjoner og funksjoner

▶Reservert bussforlengelse

▶Ekstern buss

▶Belastningsbryter elektrisk betjeningsmekanisme DC24V/48V/110V/220V; AC 110V/220V;

▶ Kortslutnings- og jordfeilindikator Måling av strømtransformator og amperemeter

▶Måleringstrømtransformator og wattimeteller

▶Lynavleder eller dobbelt kabelhode kan monteres på kabelinntakshylsen.

▶Nøkkelsperre Inngående ledning strømførende jording (låser jordingsbryter når bøssing er strømførende) AC/DC 110 V/220 V. hjelpekontakt

▶Belastningsbryterstilling 2NO+2NC, jordingsbryterstilling 2NO+2NC, trykkmåler 1NO med signal, og lysbueslukker 1NO med signalkontakt.

▶Den sekundære enheten kan installeres i

▶Sekundært ledningskammer på toppen av bryterenheten, lavspenningsboks øverst på bryterenheten.

□ Belastningsbryter og sikring kombinert Modul F

○ Standard konfigurasjon og funksjoner

▶630a samleskinne

▶Belastningsbryter med tre stasjoner, den første enden av sikringen er mekanisk koblet til jordingsbryteren ved enden av sikringen.

▶Trestasjons fjærbetjeningsmekanisme, med to uavhengige lastbrytere og jordingsbryterdriftsaksler.

▶Posisjonsindikering av lastbryter og jordingsbryter

▶Sikringsrør

▶Sikringen er plassert horisontalt.

▶Indikasjon for sikringsutløsning Horisontal utgående bøssing foran, 200-serie plug-in bøssing på 200A.

▶Kapasitiv spenningsindikator for indikering av bøssingselektrifisering

▶For alle bryterfunksjonene er det praktisk å installere en hengelåsenhet på RMU.

▶SF6 gasstrykkmåler (kun en i hver SF6 gassboks)

▶Jordingsskinne

▶Sikringsparametrene for transformatorbeskyttelse er 12KV, maks 125A, 24KV og maks 63A.

▶Forrigling mellom jordingsbryter og front RMU til kabelrom.

○ Valgfrie konfigurasjoner og funksjoner

▶Reservert samleskinneforlengelse

▶Ekstern bussmotor for lastbryterdrift 24V/48V DC 110V/220V DC/AC.

▶Parallell utløsningsspole 24V/48V DC 110V/220V DC/AC.

▶Parallell lukkespole 24V/48V DC 110V/220V DC/AC.

▶Måleringstrømtransformator og amperemeter Målingringstrømtransformator og wattimeteller

▶Låsing av strømførende jording for innkommende ledning (låser jordingsbryter når gjennomføringen er strømførende) AC/DC 110 V/220 V. hjelpekontakt

▶Last lukkeposisjon 2NO+2NC, jordingsbryterstilling 2NO+2NC, sikring 1NO, trykkmåler 1NO med signal, og lysbueslukker 1NO med signalkontakt.

▶Den sekundære enheten kan installeres i det sekundære linjekammeret på toppen av bryterenheten og lavspenningsboksen på toppen av bryterenheten.

□ Målermodul M

○ Standard konfigurasjon og funksjoner

▶12KV måleenhet

▶2 strømtransformatorer

▶2 spenningstransformatorer

▶6 stk 400-seriens foringer brukes til å koble den fleksible utvidede eksterne bussen til GSFR6-12, med det øvre innløpet og det nedre uttaket.

▶Flammebryter for beskyttelse av PT

▶Lavtrykkskomponent 1 voltmeter med vekselbryter, 1 amperemeter med vekselbryter, bredde x høyde x dybde =696×1806×820mm.

○ Valgfrie konfigurasjoner og funksjoner

▶3 strømtransformatorer

▶3 spenningstransformatorer lynavleder

▶Kapasitiv spenningsindikator for å indikere at RMU er ladet

▶Lavtrykkskomponent: 1 effektmåler, 1 reaktiv effektmåler.

□ VCB-modul CB

○Standard og valgfri konfigurasjon og funksjoner

▶Lynavleder er montert på inngående kabel til 1250a/630a samleskinne.

▶Vakuumbryter for linjebeskyttelse på 1250a/630a

▶Strømtransformator

▶Vakuumbryter VD4X0 elektrisk drevet 10VDC

▶Spenningstransformator

▶Elektrisk drift av UXO, en øvre tre-stasjons skille-/jordingsbryter på vakuumbryteren. ▶Beskyttelses- og kontrollenhet REF542plus (med beskyttelses-CT)

▶Shuntutløserspole 110V/220V DC

▶Lukkespole 110V/220VDC

▶400-serien boltgjennomføring av utløpsbøssing 1250A/630A plassert horisontalt foran.

▶Reservert bussforlengelse av kapasitiv spenningsindikator 1250A/630A for indikering av strømførende bøssing

▶SF6 gasstrykkmåler (kun en i hver SF6 gassboks) Bredde x høyde x dybde = 696× 1806× 781 mm. ▶På-av-sekvens: O-0,3s-CO-180s-CO.

▶Gasstrykksensor

□ Valgfritt tilbehør

1. Hjelpekontakt Alle lastbrytere og effektbrytere kan utstyres med 2NO+2NC som indikerer bryterposisjon. En parallell utløsningsspole (AC eller DC) kan installeres på transformatorbryteren og effektbryteren, og lavspentkontrollkomponenten er plassert bak den fremre RMUen.

2. Spenningsindikator Kapasitiv spenningsindikator viser om bøssingen er ladet eller ikke, og stikkontakten på den kan brukes til kjernefase.

3. Kortslutnings- og jordfeilindikator For å lette feillokalisering kan kabelbrytermodulen utstyres med kortslutnings- og jordingsfeilindikatorer for enkel feildeteksjon.

4. Elektrisk drift Det er et standardskjema for manuell betjeningsmekanisme for kabelbryterenhet og transformatorenhet. Du kan også velge å installere en elektrisk betjeningsmekanisme. Kabelbrytere, vakuumbrytere og jordingsbrytere betjenes alle av mekanismer plassert bak front RMU. Alle brytere og effektbrytere kan betjenes med betjeningshåndtak (standardkonfigurasjon), eller kan utstyres med motordriftsmekanisme (tilbehør). Jordingsbryteren kan imidlertid bare betjenes manuelt, og en mekanisme med evne til å lukke feilstrømmen er konfigurert. Den elektriske betjeningsmekanismen kan enkelt realiseres trinnvis.

5. Kabeltilkobling Standard gjennomføringer i henhold til DIN47636 monteres. Alle gjennomføringer har samme høyde fra bakken og er beskyttet av kabelroms dekkplate. Noen dekkplater kan låses sammen med jordingsbryteren, og spesielle doble kabelromsdekselplater kan også brukes for doble kabelinngående linjer.

6. Trykkindikator Vanligvis utstyrt med en trykkindikator, som er dannet av en trykkmåler. I tillegg kan det leveres elektriske kontakter for å indikere trykkreduksjonen.

7. Nøkkellås Nøkkellåser for effektbrytere, lastbrytere og jordingsbrytere kan monteres. Den kan utstyres med låsende semi-shelter, som er egnet for effektbrytere, lastbrytere og jordingsbrytere.

8. Lysbuebryter Alle ringnettverksenheter kan utstyres med lysbueavledere. Når lysbue oppstår inne, vil lysbueavlederne automatisk lukke på den innkommende bøssingen, inkludert D, DE og V moduler, og alle kabelmoduler kan utstyres med en lysbueavleder. De må bestille med enheten og kan ikke endre den. Virkningen av lysbueslukkeren kan indikeres med denne metoden, og de elektriske kontaktene i SF6-enheten er koblet til terminalen bak front RMU.

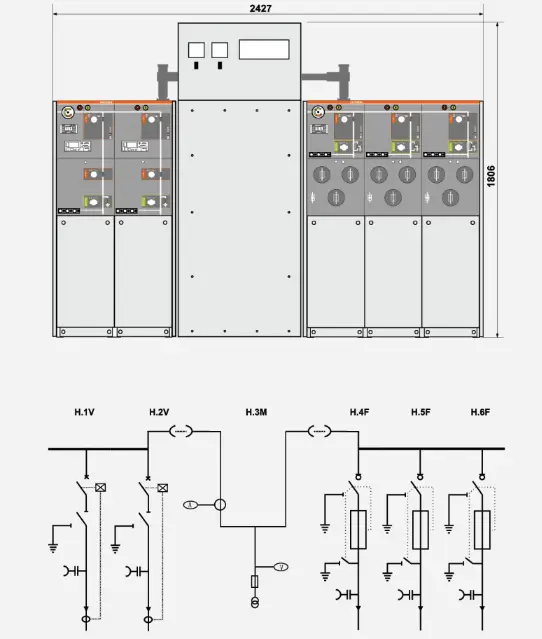

● Eksempel på skjema

◆ Scheme 1 SA+CCF+

Installer lynavleder på bussen og la den stå for utvidelse.

Merk: Antall RMU-enheter skal ikke være mindre enn 3.

◆ Scheme 2 CCF+

Installer lynavleder i den innkommende ledningen og reserver utvidelse.

◆ Opplegg 3 W+M+FFF

Høyspentsideberegning

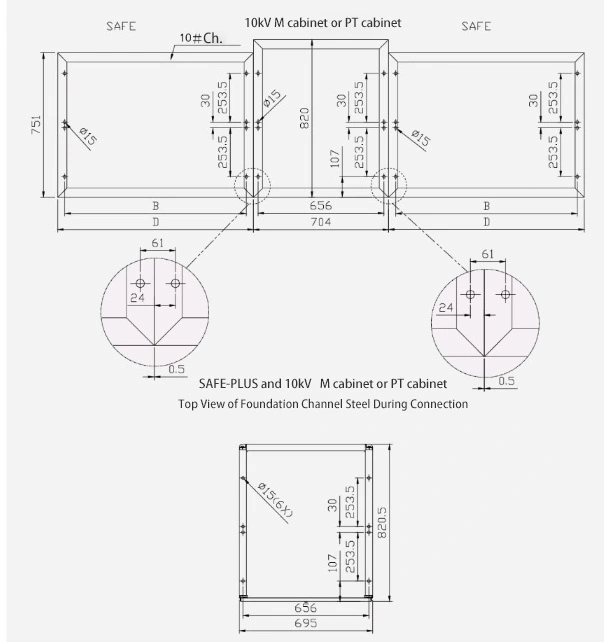

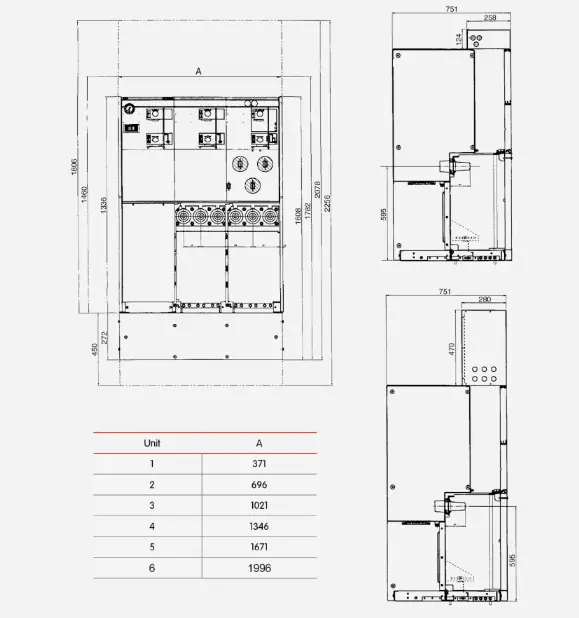

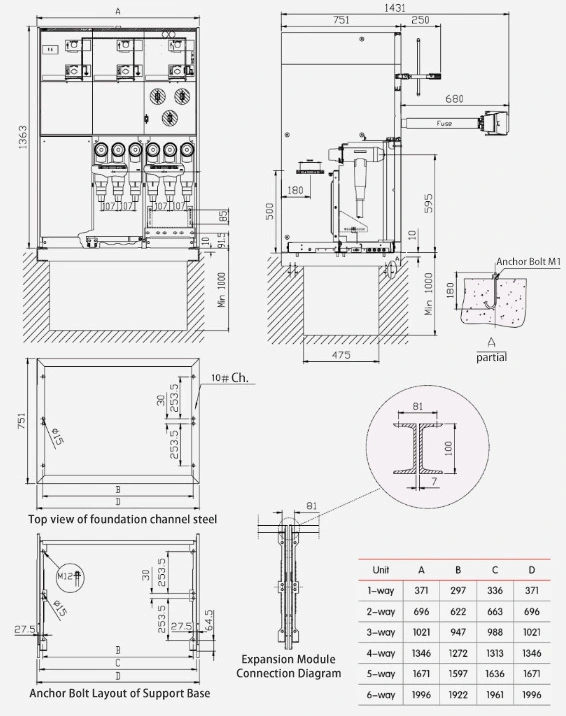

● Struktur- og dimensjonstabeller for KXRM6-12 AIS-enhet
