Trepolet utendørs Vcb

ZW7-40.5 type Trepolet utendørs vcb Produktfunksjoner

Ekstremt høy pålitelighet

Helt vedlikeholdsfri hele livet.

Har høy mekanisk levetid og elektrisk levetid.

Hele maskinen er liten i størrelse, lett i vekt og enkel å installere.

Bruk av betingelser for ZW7-40.5 type Trepolet utendørs vcb

¨ Omgivelsestemperatur: -30℃～60℃；

¨ Høyde: mindre enn 3000m;

¨ Vindhastighet:≤34m/s；

¨ Vibrasjon eller bakkebevegelse fra utsiden av bryterutstyret og kontrollutstyret kan ignoreres.；

¨ Forurensningsgrad：Ⅳ；

¨ Lagringstemperatur: -40℃～85℃.

1.2 Teknisk parameter for ZW7-40.5 type Trepolet utendørs vcb

Hovedteknisk parameter for effektbryter

Mekanisk hovedparameter for effektbryter

Struktur og arbeidsprinsipp for effektbryter

ZW7-40.5 Trepolet utendørs vcb består hovedsakelig av integrert magnetisk pol, strømtransformator, betjeningsmekanisme og boks. Denne typen strømbryter er miniatyrisert og skallet er laget av høykvalitets rustfri stålboks. Strømtransformator kan velges i henhold til brukerens behov.

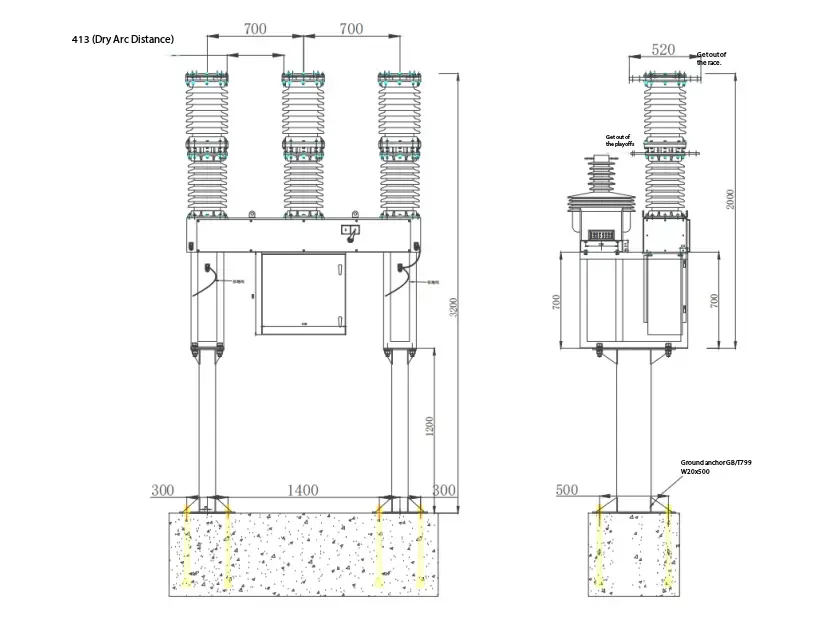

ZW7-40.5/strømbryter konturtegning

ZW7-40.5 Trepolet utendørs vcb og dens intelligente kontrollkombinasjon. På-av-betjeningen av bryteren kan realiseres lokalt, og den kan også fjernstyres gjennom kommunikasjonsgrensesnittet. Annen informasjon om strømbryteren kan også overføres til kontrollsenteret, og kommunikasjonskanalen kan være kabel, optisk fiber, GPRS/CDMA, GSM, etc.

Arbeidsprinsipp for effektbryter

3.1 Lysbueslukkingsprinsipp:

ZW7-40.5 Trepolet utendørs vcb bruker vakuumavbryter, og vakuum brukes som lysbueslukkings- og isolasjonsmedium, som har ekstremt høy vakuumgrad. Når de bevegelige og statiske kontaktene slås av med elektrisitet under påvirkning av betjeningsmekanismen, vil det genereres en vakuumbue mellom kontaktene. Samtidig, på grunn av den spesielle strukturen til kontaktene, vil det også genereres et passende langsgående magnetfelt i gapet mellom kontaktene, noe som vil fremme vakuumbuen til å forbli diffus, og gjøre buen jevnt fordelt på kontaktflaten for å brenne, for å opprettholde en lav buespenning. Når strømmen naturlig krysser null, kan gjenværende ioner, elektroner og metalldamp kombineres eller kondenseres på kontaktflaten og skjoldet i løpet av mikrosekunders tidsrekkefølge. Fordi det langsgående magnetfeltet brukes til å kontrollere vakuumbuen, har vakuumbryteren en sterk og stabil evne til å bryte strømmen.

3.2 Elektrisk energilagring: Motoren påvirker utgangsmomentet på tannhjulet til mekanismen og overfører det til det store tannhjulet på spindelen, og driver dermed krankarmen til å rotere og får lukkefjæren til å lagre energi. Når skruen på krankarmen trykker på reisebryteren, brytes strømforsyningen til motoren, og fjærenergilagringen er fullført.

3.3 Manuell energilagring: Den utgående akselen til den roterende mekanismen overfører rotasjonsmomentet til det store giret som er helt i inngrep med det lille tannhjulet gjennom tannhjulet på utgangsakselen, og driver derved krankarmen til å rotere, slik at lukkeventilen kan lagre energi.

3.4O perasjon for lukkeelektromagnet: etter at mekanismen mottar lukkesignalet, beveger den bevegelige jernkjernen til lukkeelektromagneten seg oppover, og skyver lukkespaken for å bevege seg oppover, slik at den lukkende halvakselen roterer mot klokken. Slipp begrensningen på lukkelåsen. Samtidig roterer lukkelåsen mot klokken under trykket fra valsen, og frigjør energilagringsvedlikeholdet. Kammen på hovedakselen genererer slagkraft på grunn av sammentrekningskraften til lukkefjæren, og treffer vippearmen på den manuelle energilagringsakselen (det vil si utgangsakselen), som overføres til bryteren gjennom koblingsstangen, og fullfører dermed lukkeoperasjonen.

3.5 Manuell betjening: Når girgaffelen installert på den lukkende halvakselen roterer mot klokken, driver den den lukkende halvakselen til å rotere mot klokken. For å produsere samme effekt som driften av å lukke elektromagnet.

3.6 Återlukking: etter at mekanismen frigjør energien til energilagringsfjæren, fullfører den lukkeoperasjonen. I lukketilstand utfører mekanismen energilagringsoperasjonen igjen. Etter at energilagringsoperasjonen er fullført, er mekanismen i lukket energilagringstilstand, og når riktig signal er mottatt, kan mekanismen realisere en automatisk gjenlukkingsoperasjon.。

3.7 Betjening av bremsefrigjøringselektromagneten: etter at mekanismen mottar bremsefrigjøringssignalet, beveger den bevegelige kjernen av bremsefrigjøringselektromagneten seg oppover, og skyver bremsefrigjøringsspaken for å bevege seg oppover, slik at bremsefrigjøringsakselen roterer mot klokken. Slipp begrensningen på bremseutløserlåsen. Samtidig roterer bremseutløserlåsen mot klokken under trykket fra valsen, og vippearmen roterer mot klokken på grunn av trykket fra noen bremsefjærer i bryteren, og fullfører dermed bremsefrigjøringsoperasjonen.

3.8 Manuell betjening: Når gaffelen som er montert på bremsehalvakselen roterer mot klokken, driver den bremsehalvdelen til å rotere mot klokken, og gir dermed samme effekt som driften av bremseelektromagneten.3.8 Manuell drift: Når gaffelen som er montert på bremsehalvakselen roterer mot klokken, roterer den dermed akselen mot klokken for å rotere mot klokken. som drift av bremseelektromagneten.

3.9 Overstrømsutløsningsoperasjon: når overstrømsspolen i overstrømsutløsningen går gjennom den spesifiserte utløsningsstrømmen, virker elektromagneten og skyvestangen skyver utløserspaken. Få halvakselen til å rotere mot klokken, slipp begrensningen på bremselåsen, slik at du får samme effekt som driften av bremseelektromagneten, og fullfør overstrømsutløsningen til effektbryteren.

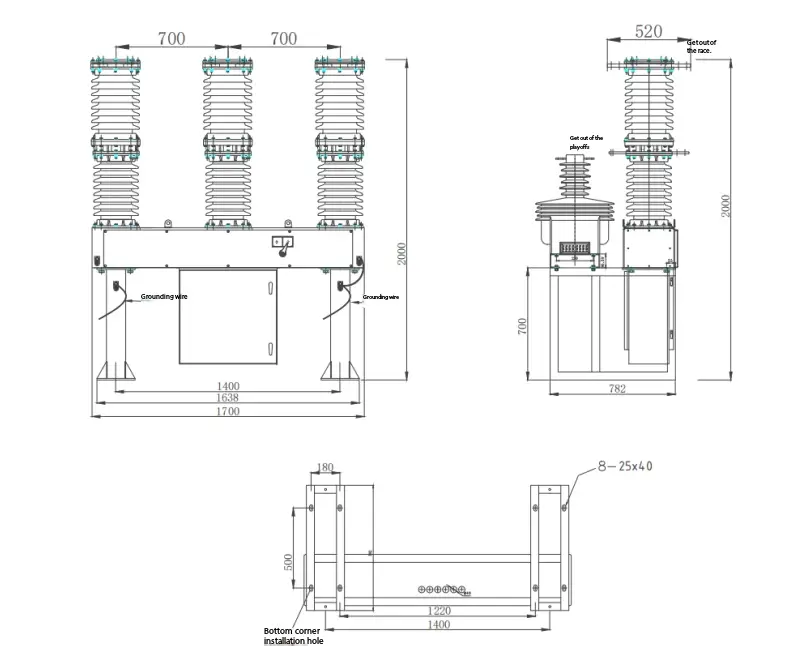

Trepolet utendørs vcb-installasjonsdiagram
