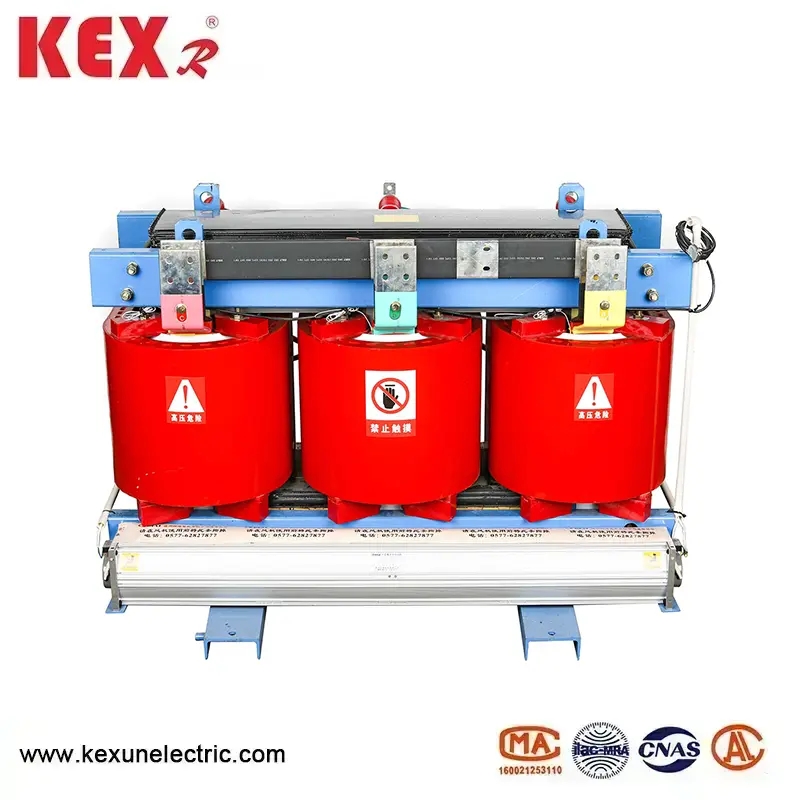

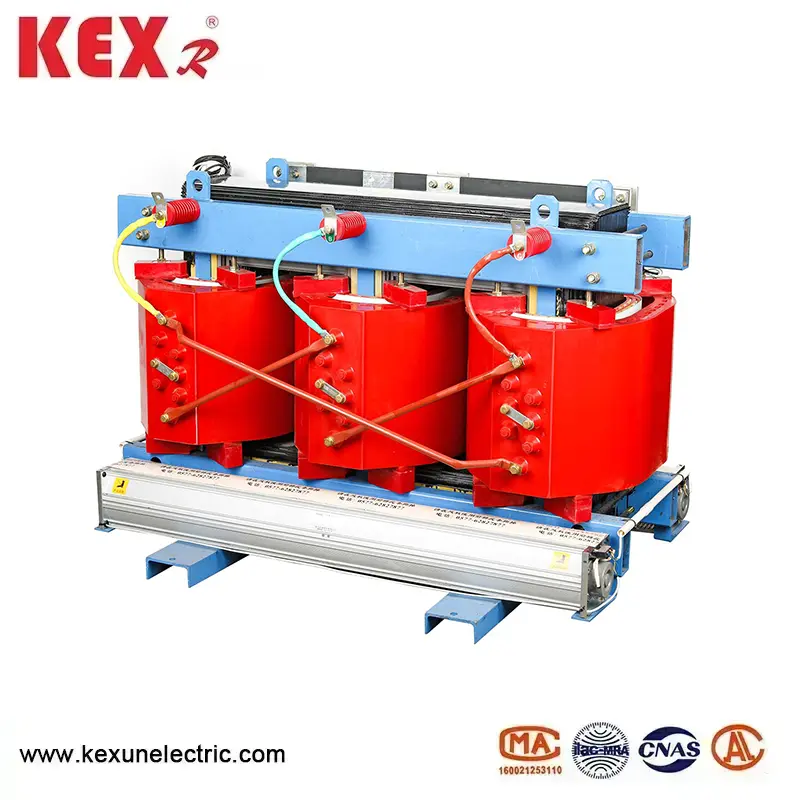

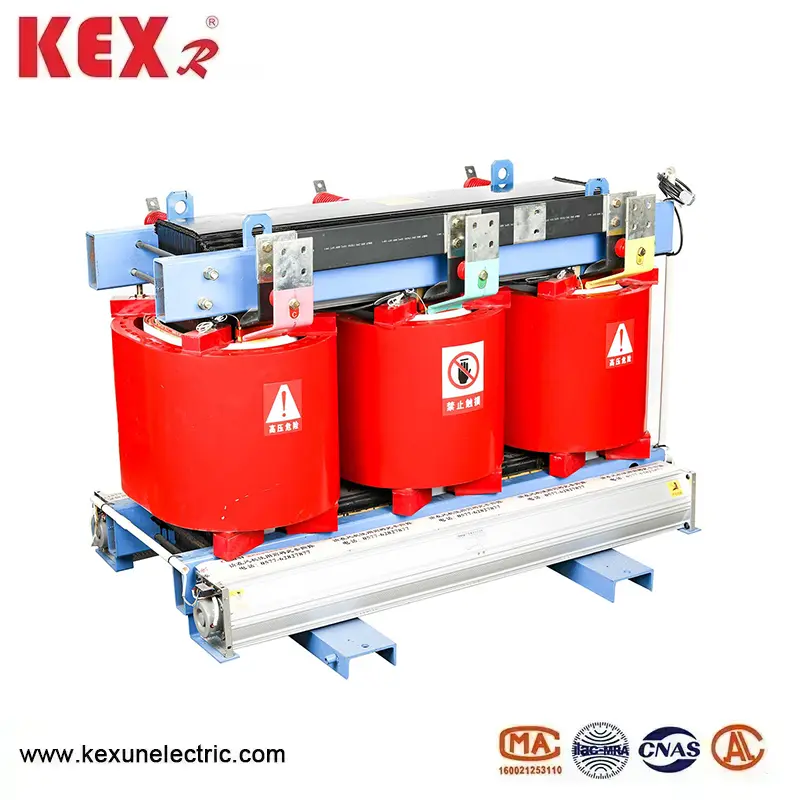

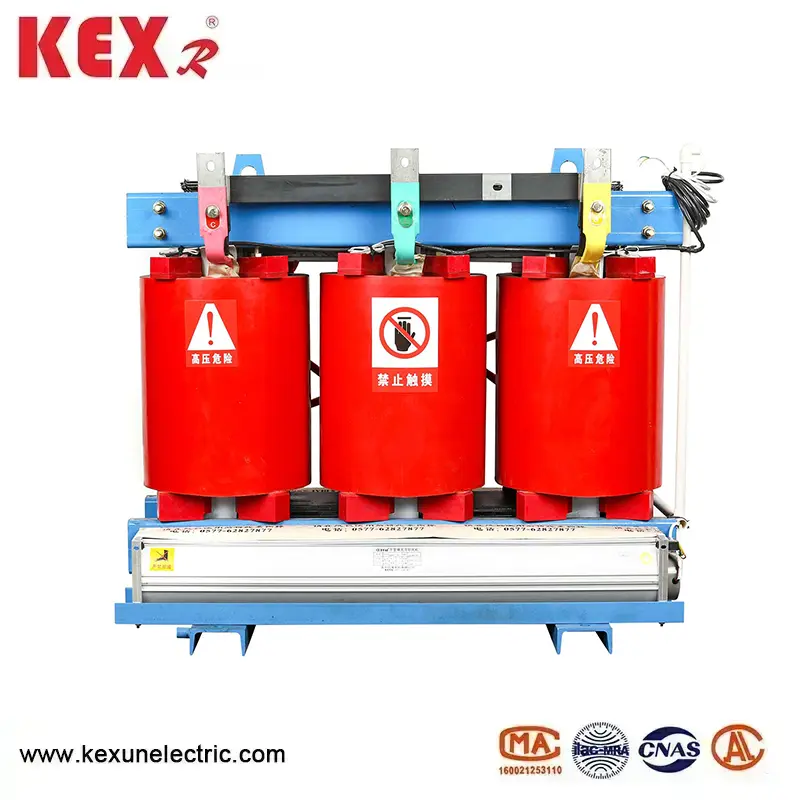

Harpiksisolert tørrtype transformator

● Komponenter av SCB10 Type harpiksisolert tørrtype transformator

◆ Kjerne av harpiksisolert tørrtype transformator

Jernkjernen er laget av importerte kaldvalsede silisiumstålark av høy kvalitet, med en fullt skrå skjøtestruktur. Kjernetsøylen er bundet med F-klasse ikke-vevd limtape, og overflaten på jernkjernen er innkapslet med epoksyharpiks for å redusere ikke-last-tap, uten belastning og jernkjernestøy, klemmene og festemidlene har gjennomgått spesiell overflatebehandling for å forbedre utseendets kvalitet på produktet ytterligere.

◆ Lavspenningsvikling

Harpiksisolert tørrtypetransformatorens lavspent vikling vedtar en foliestruktur, som løser problemet med aksial helixvinkel når du bruker ledningsvikling, noe som gjør svingene mer balansert. Samtidig vedtar spolen en aksial kjøleluftkanal, og forbedrer varmedissipasjonsevnen. Tdmd epoksyharpiks prepreg brukes mellom de svingete lagene, og helheten blir kurert og dannet.

◆ Høyspenningsvikling av SCB10-serien harpiksisolert tørr-type transformator

Høyspenningsviklingen er vakuumstøpt med epoksyharpiks med fyllstoffer, noe som reduserer den lokale utslippet og forbedrer spolenes elektriske styrke kraftig. De indre og ytterveggene i viklingen er arkivert med glassfibernettplater, forbedrer den mekaniske styrken til spolen og forbedrer produktets evne til å motstå plutselige kortslutning, collen sprekker aldri.

◆ Produksjonsprosess

Spolen av SCB10-harpiksisolert tørrtype-transformator blir viklet på en svingete viklingsmaskin med høy presisjon, og den lave spenningsviklingen vedtar en folie svingete struktur. Når transformatorkapasiteten er stor, er det en ventilasjonskanal. Etter at viklingen er fullført, utføres vakuumtørking, og hele helnings- og herdingsprosessen blir fullstendig operert i henhold til prosesskravene, må alle prosesser strengt overvåkes og justeres i henhold til situasjonen. Presisjonsproduksjonsprosessen med å helle sikrer at spolen ikke har noen bobler eller tomrom, noe som resulterer i drift av høy kvalitet av transformatoren.

◆ Temperaturkontrollsystem og luftkjølingssystem

Tverrstrømmen som blåser kjølevifte blir tatt i bruk, som har egenskapene til lav støy, høyt lufttrykk og vakkert utseende, noe som forbedrer overbelastningskapasiteten til SCB10-harpiksisolert tørr-type transformator. Temperaturkontrollen vedtar en intelligent temperaturkontroller, noe som forbedrer sikkerheten og påliteligheten til transformatoroperasjonen.

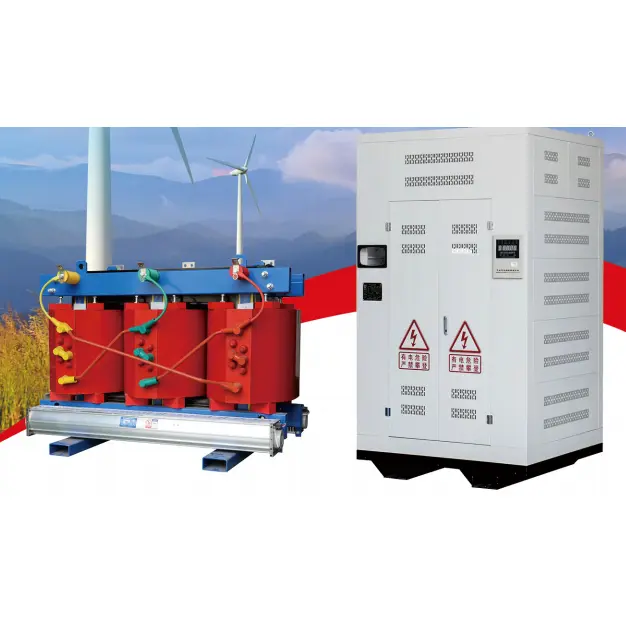

◆ Beskytt foringsrøret og utbuksingen

Det beskyttende skallet gir ytterligere sikkerhetsbeskyttelse for transformatoren, med beskyttelsesnivåer av IP20, LP23, etc, skallmaterialet inkluderer kaldvalset stålplate, rustfritt stålplate, etc, for brukere å velge mellom, lavspenningsutgadede linjer bruker standard busli, både side og topp utgående linjer kan brukes, og spesielle utgående utgående metoder kan også utformes for brukere.

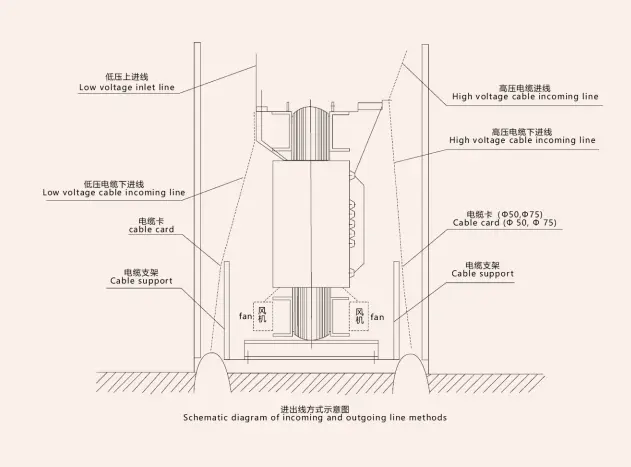

◆ Transformator utgående linjemetode

Konvensjonelle utgående linjer, standard lukkede samlede samleskinner og standard sideavgående linjer kan produseres i henhold til forskjellige grensesnittformer, og spesielle utgående metoder kan også utformes i henhold til brukerkrav.

◆ Relaterte standarder og parametere

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Rangert høyspenning: 10 (11,10,5,6,6,6,3,6) KV

Rangert lavspenning: 0,4 kV

Tilkoblingsgruppe: Dyn11 eller Yyno

Høyspenningskranområde: + 5 eller + 2x2,5%

Isolasjonsnivå: LL75AC35/LI0AC5

Frekvens: 50Hz

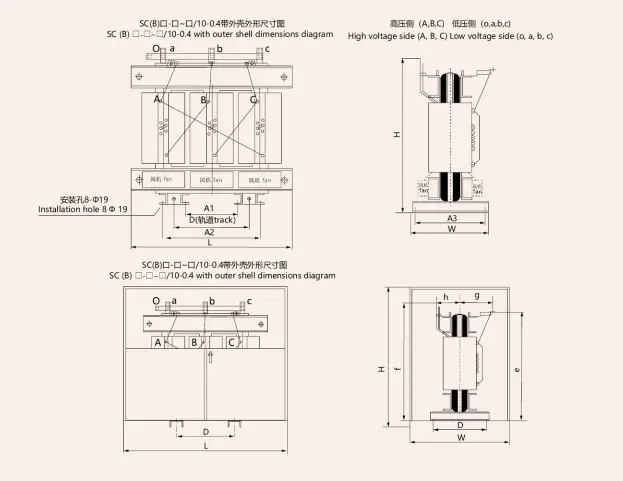

◆ Utseende og installasjonsdimensjon av SCB10-harpiksisolert tørrtype transformator

◆ Tekniske parametere av 10kV SCB10 Type harpiksisolert tørr-type transformator
