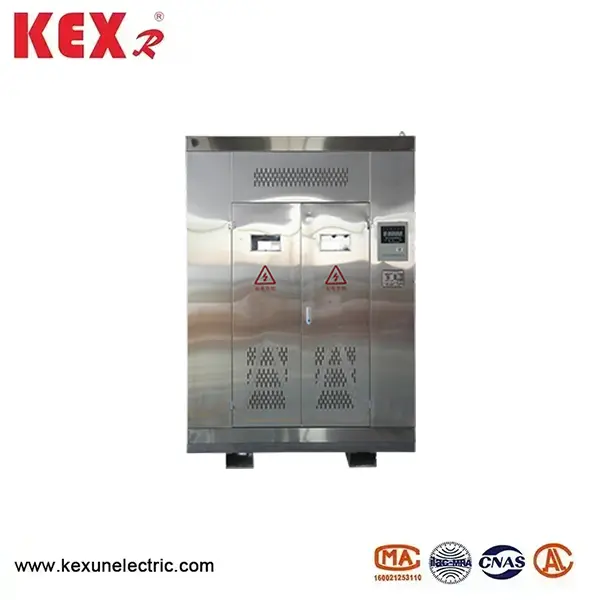

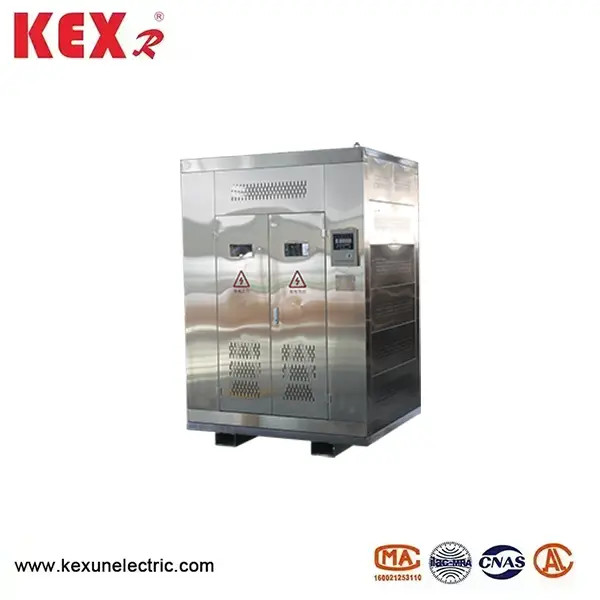

Tørrtype gruvedriftstransformator

● Bruke betingelser for KSG tørrtype gruvedriftstransformator

▶ Høyde: Ikke over 1500 meter, vil spesielle omstendigheter bli forklart separat;

▶ Miljøsemperatur: Maksimal temperatur+40 "C, maksimal månedlig gjennomsnittstemperatur+25 *C, minimumstemperatur -20 *C

▶ Den relative fuktigheten i luften overstiger ikke 95% (ved+25 ° C);

▶ I et gass- eller dampmiljø som ikke skader isolasjon;

▶ Installert i underjordiske gruver der det er kullstøv og gass, men ingen eksplosjonsfare;

▶ Bølgeformen til strømforsyningsspenningen er omtrent en sinusbølge;

● KSG tørrtype gruvedriftstransformator oppfyller standardene nedenfor

GB/T12173-2008 Generell elektrisk quipment for gruvedrift

GB1094.11-2007 Dry type strømtransformatorer

GB/T10228-2015 Tekniske parametere og krav til tørrtype strømtransformatorer

GB/T3955-2006 Mining General Power Transformers

GB4208-2008 Skallbeskyttelsesnivå

GB/T17211-1998 Lastguide for tørrtype strømtransformatorer

GB3836.1-2010 Elektrisk utstyr for eksplosive gassmiljøer Del 1: Generelle krav

GB3836.2-2010 Elektrisk utstyr for eksplosiv gassatmosfære Del 2: Eksplosjonsbevisstype "D Design, produksjon og inspeksjon av relevante standarder som GB1094.1-2013 Stransformatorer Del 1 Generelle bestemmelser.

● KSG tørrtype gruvedriftstransformatoregenskaper

KSG-gruvedrift Generelle transformatorer av tørrtype har sterk fuktighetssikker evne, god flammehemmende ytelse og isolasjonsmaterialer med automatiske slukkede egenskaper, de produserer ikke skadelige gasser når de møter en brannkilde, ikke forurenser miljøet og er enkle å vedlikeholde.

Høyspenningsspolen til gruvedriftstransformatoren av gruvedrift er laget av ledning av høy kvalitet, og viklingen er støpt med epoksyharpiks av høy kvalitet under vakuum. Lavspenningsspolen er laget av folie vikling og harpiks preimpregnert isolasjonslag vikling. Jernkjernen vedtar høy kvalitet med høy magnetisk konduktivitet kaldvalset kornorienterte silisiumstålark med liten hystereseutvidelse fra samme parti. Vedta epoksy limbelegg for å forsegle og forhindre korrosjon. Overbelastningskapasitet for gruvedrift av tørr type transformator: Under naturlig avkjøling (AN) forhold er overbelastningskapasiteten lov til å oppfylle kravene i følgende tabell (omgivelsestemperatur på 20 ° C):

Temperaturkontrollsystemet for KSG tørrtype gruvedriftstransformator består av en temperaturkontroller og et temperaturmåleelement installert øverst på lavspenningsviklingen, som er produktets hotteste punkt. 1T realiserer temperaturkontroll av transformatoren og viser hot spot -temperaturen på viklinger A, B og C under driften av transformatoren. Hvis temperaturen på transformatorviklingen er for høy på grunn av overbelastningsdrift eller feil, vil temperaturkontrolleren utstede en alarm og tur, og temperaturkontrollsystemet vil ha passive kontakter for alarm og tur. Når du bruker tvangsluftkjøling, bestemmer temperaturkontrolleren inngang eller bytte av kjølemiljesystemets sertifiseringsvifte basert på viklingstemperaturen. Et RS485 -kommunikasjonsgrensesnitt kan også installeres eventuelt for fjernstyring. Produkthuset har et beskyttelsesnivå på P21 eller høyere

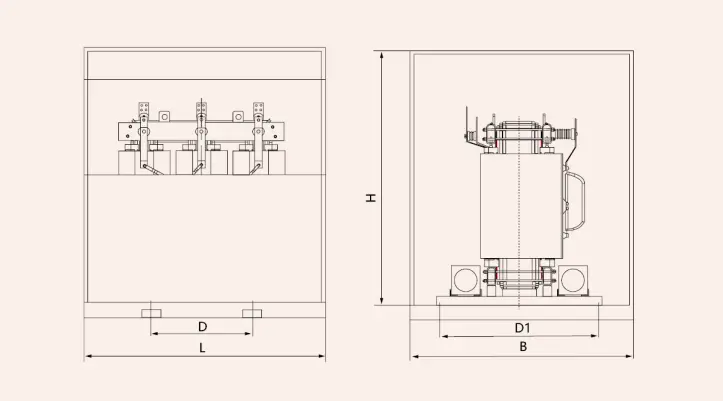

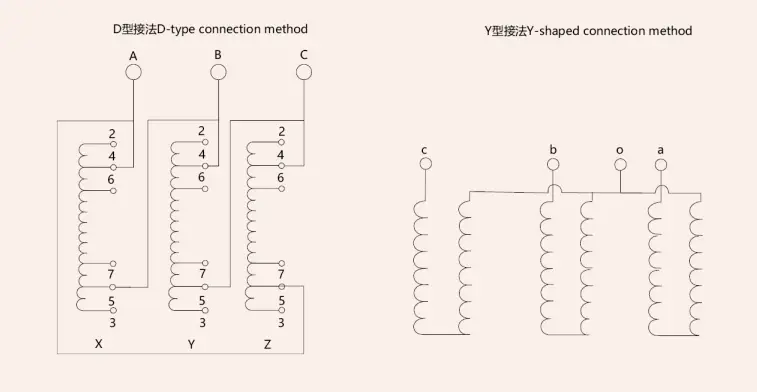

● Skjematisk diagram og installasjonsdimensjoner av KSG tørrtype gruvedriftstransformator

◆ Tekniske parametere for KSG tørrtype gruvedriftstransformator
