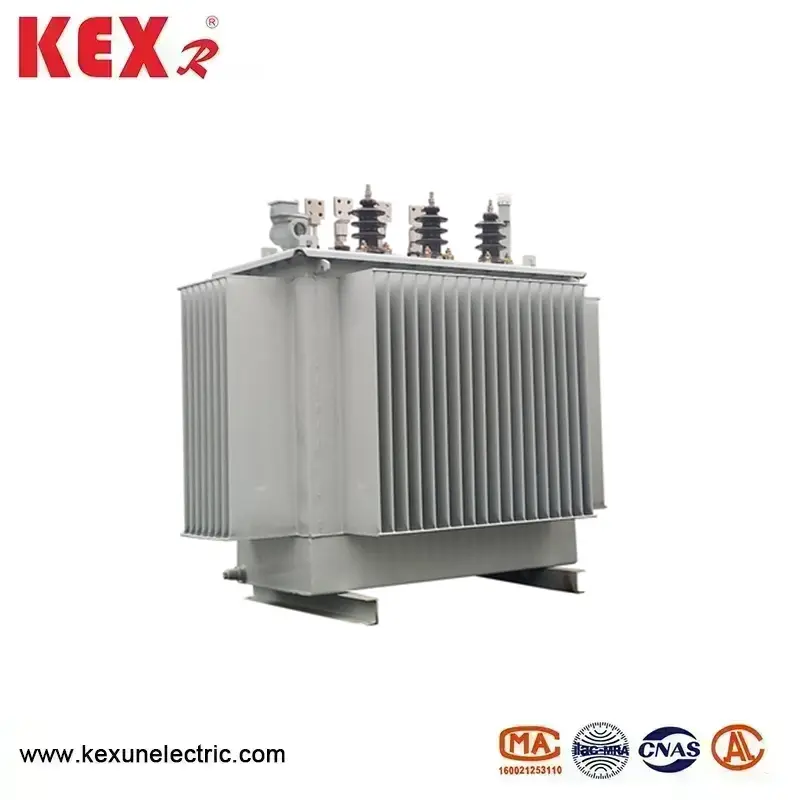

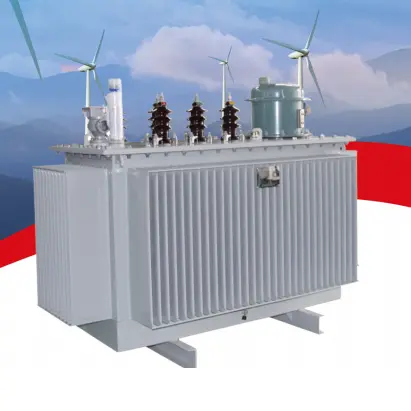

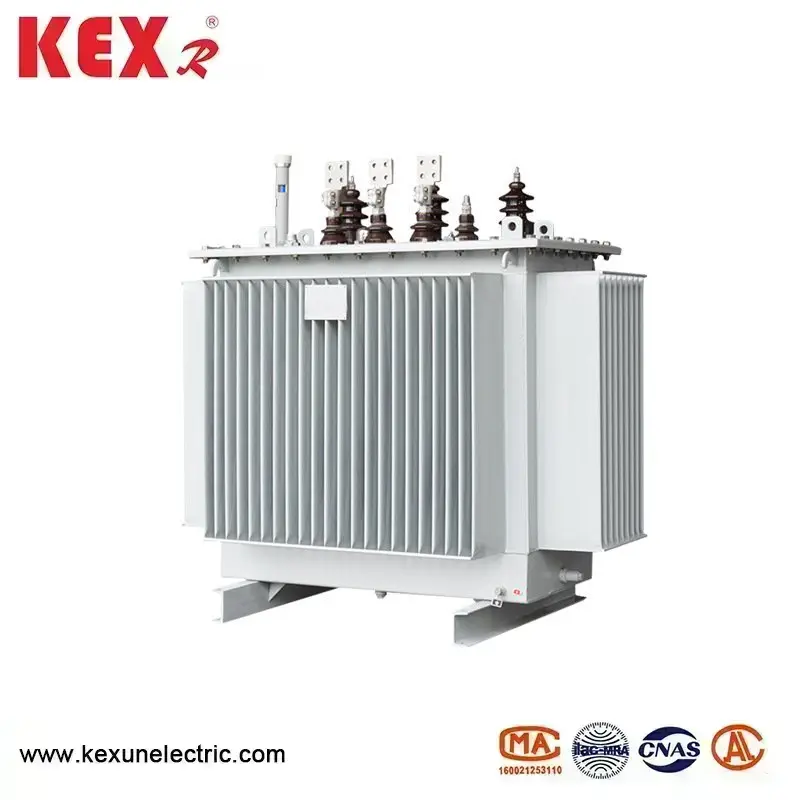

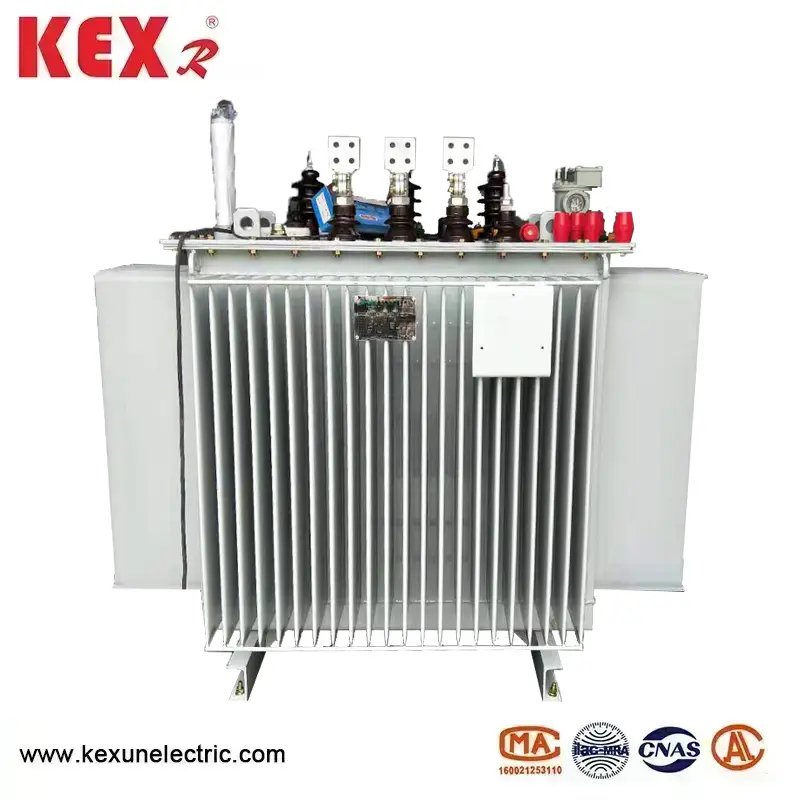

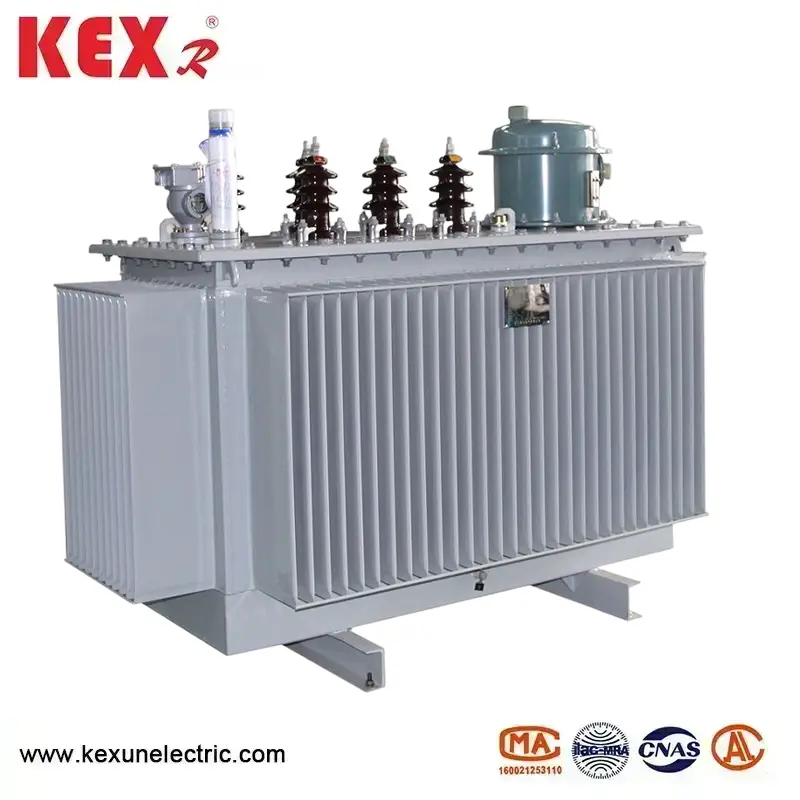

Høyspenningsregulering av transformator

● Høyspenningsregulering av transformatorens hovedfunksjoner

▶ Den totale enheten har en stor kapasitet, lite tap, liten størrelse og er enkel å installere og vedlikeholde;

▶ Juster automatisk giret til trefasen på lasteknapper ved å spore spenningsendringer, med pålitelig drift og høyspenningsjusteringsnøyaktighet

▶ Spenningsreferanse, handlingsforsinkelse, tillatt område og frekvensgrense kan justeres etter behov, og parameterinnstillingene er fleksible og praktiske;

▶ Vis antall girhandlinger og gjeldende utstyr til SVR på Load Tap Changer, med indikasjoner for det høyeste og laveste giret

▶ Utstyrt med Gear øvre og nedre grensebeskyttelse, handlingstidsgrensefunksjon, og forbedrer effektivt påliteligheten til produktet

▶ Kontrolleren har over spenning og under spenningsbeskyttelsesfunksjoner. Når linjen er i en overspenning eller under spenningstilstand. Kontrolleren låser automatisk; Sørg for sikker drift av på lasteknapper

▶ Kontrolleren vedtar kontrollbrikker for industriell karakter, som har høy pålitelighet, sterk anti-interferensevne, og kan tilpasse seg tøffe utemiljøer;

▶ Høyspenningen som regulerer transformatorens hovedfunksjoner utstyrt med RS485 kommunikasjonsgrensesnitt, kontrollerens parametere kan sees og endres innen 30 meter fra installasjonspunktet gjennom trådløs kommunikasjonsmodul.

▶ Sky- eller SM -kort fjernkontroll kan også legges til.

● Bruke betingelser for høyspenningsregulering av transformator

▶ Høyde: ≤ 2000m

▶ Miljøsemperatur: -25 ° C ~+45 ° C

▶ Relativ fuktighet: Mindre enn 90%

▶ Forurensforebyggingsevne: Nivå LLL

▶ Installasjonslønn: <2%

 Det er ingen forurensning eller etsende medium rundt enheten som alvorlig påvirker dens isolasjonsytelse, og det er ingen brann- eller eksplosjonsfare på arbeidsplassen, og ingen alvorlig vibrasjon. Oppføring: Når arbeidsmiljøet overstiger forholdene ovenfor, må brukerne gi spesielle instruksjoner når de legger inn bestillinger.

● Høyspenningsregulering av transformator oppfyller standardene

◆ Produksjonsdesignstandarder

▶ JB8749-1998 Generelle tekniske krav for spenningsregulatorer

▶ GB1094-2013 Stransformatorer

▶ GB/T6451-2008 Tekniske parametere og krav for tre fase OI nedsenket krafttransformatorer

▶ Retningslinjer for valg av krafttransformatorer (GB/T17468-1998) GB10230-2007 på Last ut tappeskifter

▶ Retningslinjer for anvendelse av på lasttappskiftere (GB/T1058-1989) o DL/T572-2010 0 PERATING ▶ Forskrifter for strømtransformatorer

◆ Grunnleggende standarder for bruk

Installasjonspunktspenningen til SVR-linjen Automatisk spenningsregulator oppfyller kravene til den nasjonale standard GB/T12325-2008 for strømforsyningsspenningsavvik: Summen av de absolutte verdiene for de positive og negative avvikene til strømforsyningsspenningen på 35kV og over skal ikke overstige 10% av den rangerte spenningen; Det tillatte avviket av trefaset strømforsyningsspenning på 20 kV og under er + 7% av den nominelle spenningen; Det tillatte avviket for 220V enfaset strømforsyningsspenning er+7% og -10% av den nominelle spenningen.

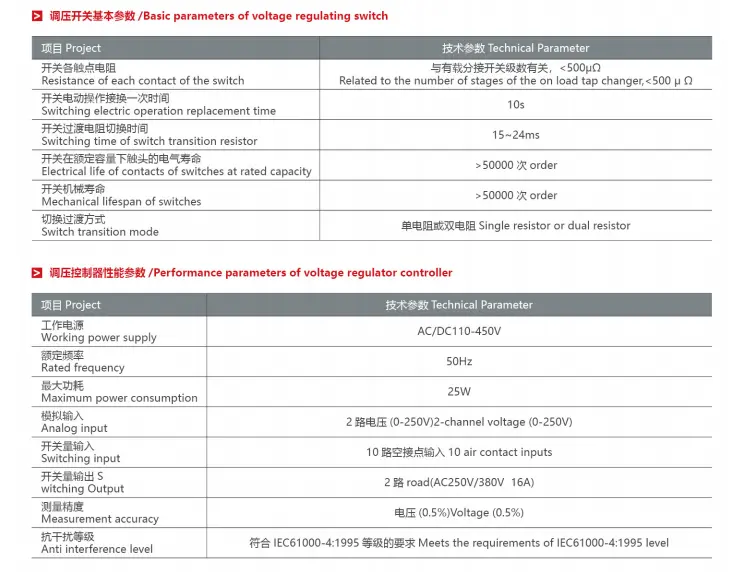

◆ Tekniske parametere for SVR -type høyspenning Regulerende transformator

● SVR -type høyspenning Regulering av transformatorinstallasjonsinstruksjoner

1. Installasjonen av produktet er brukerens ansvar og leverandøren kan sende tjenestepersonell etter salg til nettstedet for veiledning.

2. Etter at utstyret er på plass, bør en jordingstråd brukes til multi-punkts jording. Forankringsmotstanden skal ikke overstige 4 ohm, og dybden i jordingsorganet begravet under jorden skal oppfylle grunnstøtningskravene i strømforskriften.

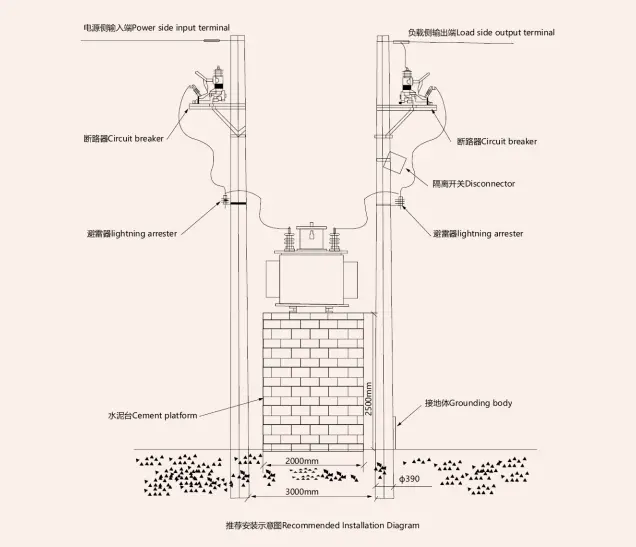

Installasjonsreferansediagrammet er som følger:
