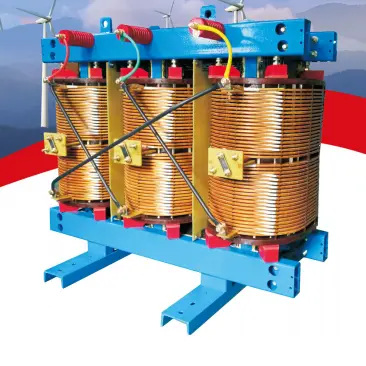

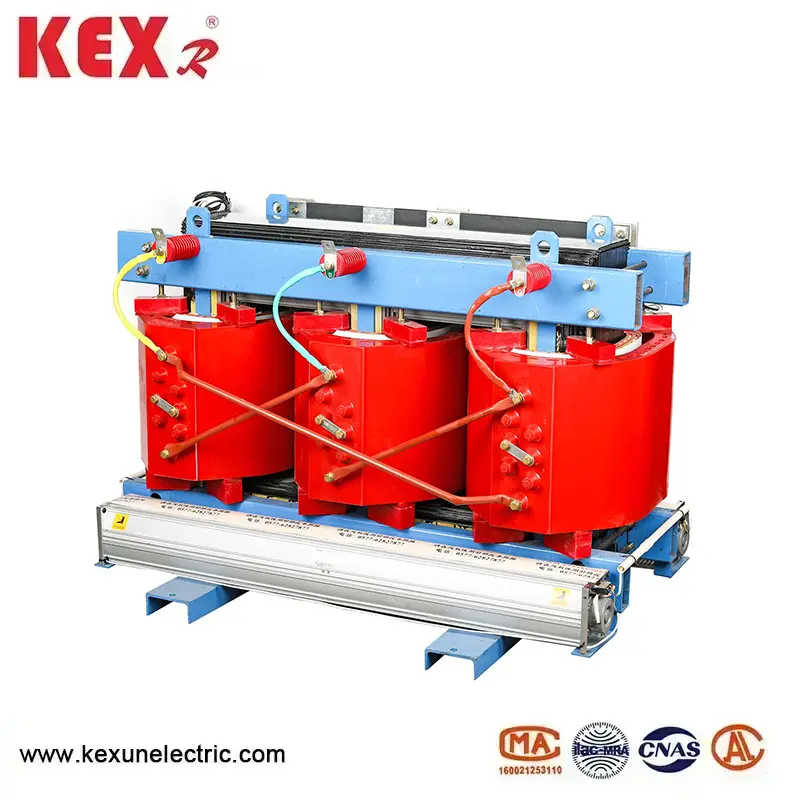

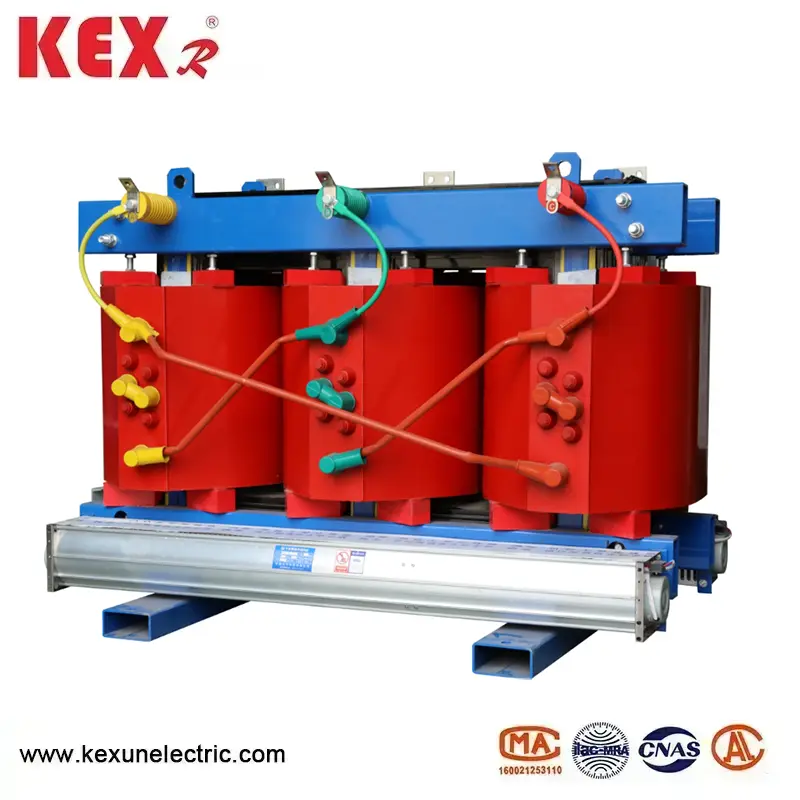

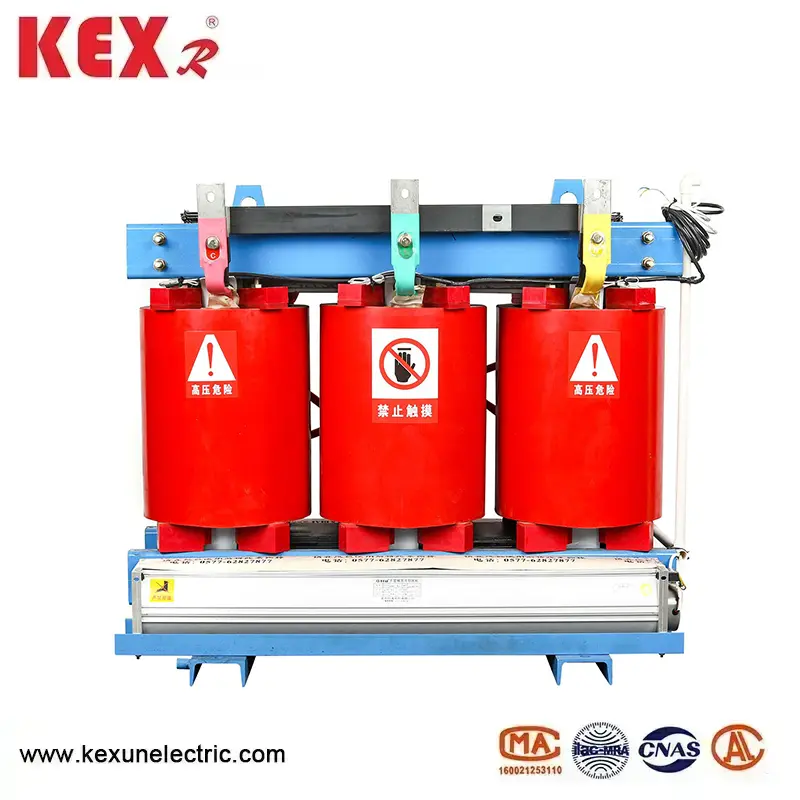

Miljøvennlig tørrtype transformator

◆ Kjerne av SGB10 Type Miljøvennlig tørrtype Transformator

Jernkjernen er laget av importert kornorientert høykvalitets høykvalitets silisiumstålark med høy kvalitet. Den 45 ° fullt skrå leddstruktur vedtar en elastisk fikseringsanordning mellom viklingen og jernkjernen, noe som gjør at transformatoren har lavt tap og støy uten belastning. Overflaten på jernkjernen blir behandlet med spesiell teknologi, som ikke bare reduserer jernkjernen til en transformator, men også fikset, og den øvre øvre drift. til basen som helhet. Viklingen er fikset av elastiske pads, og bufferstrukturen kan redusere vibrasjonsnivået og støyen til viklingen.

◆ Høye og lavspente spoler

De høye og lavspente spolene er laget av Nomex isolasjonsmateriale og blir gjentatte ganger impregnert med løsningsmiddelfri impregnerende maling ved bruk av VPL-vakuumtrykkutstyr, og deretter bakt og herdet ved høye temperaturer flere ganger. Høyspentspolen vedtar en kontinuerlig struktur med høy mekanisk styrke og god varme-spredningsforhold, og unngår ulempene med høy mellomliggende spenning, dårlig varme-spredningsevne, enkel termisk nedbrytning og lav mekanisk styrke av multi-lagers sylindriske spoler, dermed forbedret påliteligheten av produktoperasjon; Lavspenningsspolen vedtar en folie eller langsgående luftveis-strømstruktur. Den impregnerte spolen har utmerket fuktighetsmotstand og tåler påvirkninger mer effektivt, den har ingen sprekker eller delvis utslipp, og er lett å tørke, dekomponere og resirkulere etter levetiden, og beskytte miljøet.

◆ Skall

Om nødvendig kan kexun elektrisk gi skjell beskyttelsesnivåer av IP20 eller IP23. Betydningen av innkapslingsbeskyttelsesnivået LP20 er at faste fremmedlegemer med en diameter på 12mm ikke har lov til å komme inn.

◆ Overopphetingsbeskyttelse

For å iverksette beskyttende tiltak mot overoppheting av spole, er miljøvennlig tørrtype-transformator av 315 kVa og over utstyrt med en temperaturskjermbeskyttelsesenhet. Denne enheten bruker temperatursenseringselementer innebygd i lavspentvikling som signalkilde for det digitale skjerminstrumentet. Når temperaturen inne i lavspenningsvikling endres, viser temperaturen som senserer digitale skjerminstrumentet en ny temperaturverdi og utfører kontroll- og alarmfunksjoner basert på denne temperaturverdien for å beskytte transformatoren.

◆ Overbelastningskapasitet

SGB10-typen miljøvennlig tørrtype transformator vedtar en ny struktur, nye materialer og nye prosesser, med gode varme-spredningsforhold, lang termisk liv og ekstremt sterk overbelastningskapasitet, kan den fungere trygt og pålitelig i lang tid under 120%overbelastning. I det gamle 23 -miljøet er det ikke behov for viftekjøling, og det kan fremdeles fungere i full belastning i lang tid.

◆ Sikkerhet

SGB10-typen miljøvennlig tørrtype transformator er den høyeste sikkerhetsytelsen Dry-type transformator tilgjengelig i dag, alle isolasjonsmaterialer er ikke-brennbare, selvslukende, ikke-giftige, og inneholder mindre enn 10% FEUS TEMPURENT av 800 ' Under forbrenningen av epoksystøpte transformatorer. SG (B) 10 nye produkt viser overlegen ytelse i applikasjoner med høye sikkerhetskrav, fuktige og varme forhold, og dårlig ventilasjon, for eksempel kraft, t -bane, skip, kjemisk.og metallurgiske industrier.

◆ Utmerket fuktighetsmotstand

Nomex "isolasjonssystem av miljøvennlig tørrtype-transformator av SGB10-typen er i stand til å motstå invasjonen av fuktighet. FORDELING AVTAL VPL UTSTYR OG VACUUM IMPREGNATION TECHNOLOGI

◆ Mindre volum og lettere vekt

SGB10-typen miljøvennlig tørr-type transformator bruker DuPont Nomex@ Paper som hovedisolasjonsmaterialet og bruker det som et hybridisolasjonssystem på det hotteste punktet til transformatoren, og reduserer størrelsen og vekt sammenlignet med epoksyharpiks i transformatorer med samme kapasitet.

◆ Miljøvern

SGB10-typen miljøvennlig tørrtype-transformator kan dekomponeres og resirkuleres etter levetiden, og overvinne defekten av epoksyharpiksstøpt tørrtype-transformatorer som ikke kan dekomponeres og forurense miljøet fargestoff til størkning og fusjon av harpiks og glassfiber i en hel etter dets levetid.

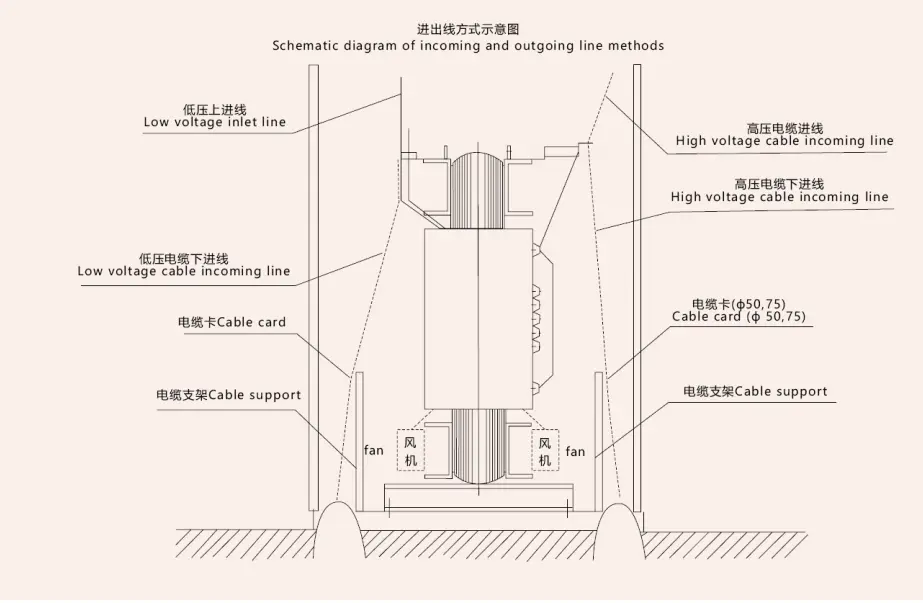

◆ Lead Wire

Høyspenningsutgangsterminalen er festet på den øvre delen av viklingen, og kranen ligger midt på viklingen. I tilfelle et strømbrudd, endres kranen gjennom et tilkoblingsstykke for å justere utgangsspenningen. Den lave spenningsutgående terminalen er en ledende stripe av platetypen, som er pålitelig koblet til den utgående stripen gjennom bolter.

◆ Relevante standarder

GB1094.11-2007 "Dry Type Transformers"

GB/T10228-1997 "Tekniske parametere og

Krav til tørrtype strømtransformatorer "

GB/T17211-1998 "Lastguide for tørrtype strømtransformatorer"

JB/T10088-2004 "Lydnivå på 6-220KV Power Transformers"

GB4208-1993 "Beskyttelsesgrader levert av Kapslinger (LP-kode)"

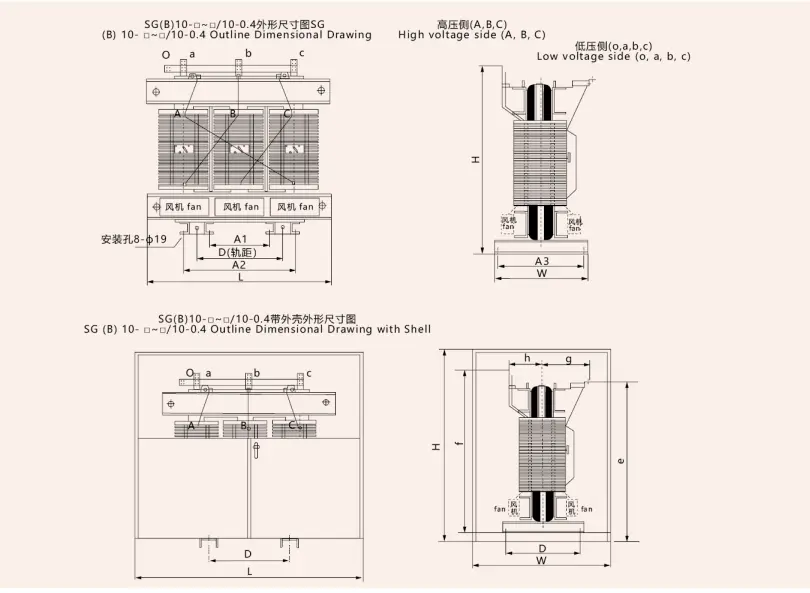

◆ Utseende og installasjonsdimensjoner av SGB10-typen miljøvennlig tørrtype transformator

◆ Tekniske parametere av 10kV SGB10 Type Miljøvennlig tørrtype Transformator
