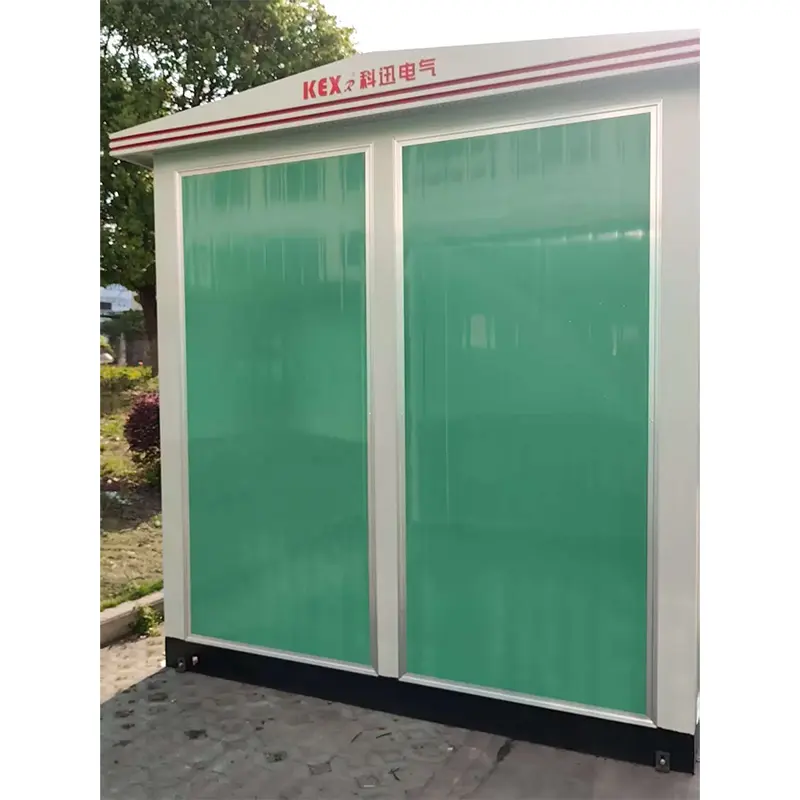

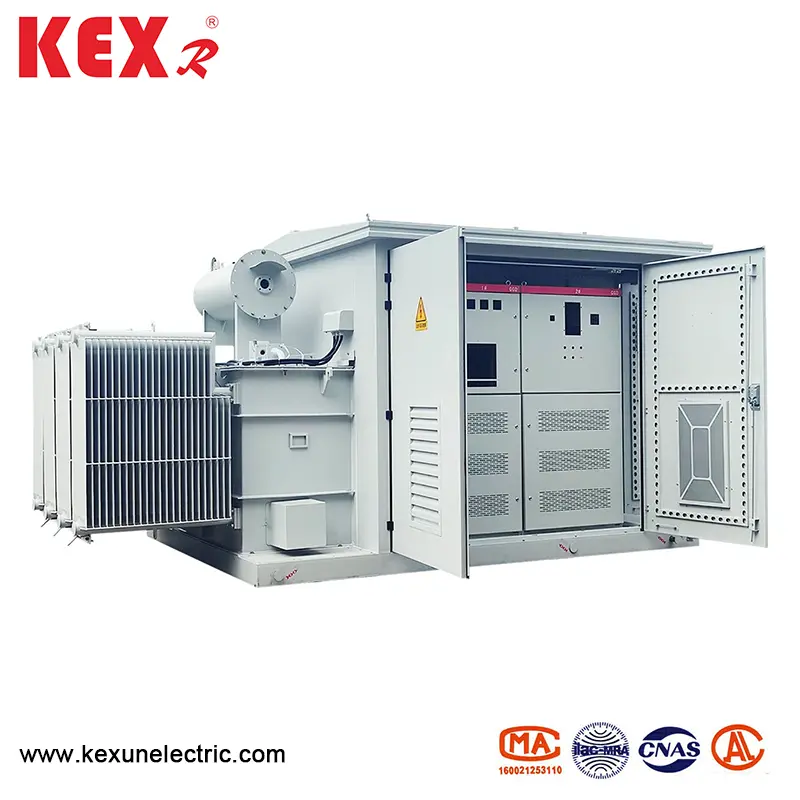

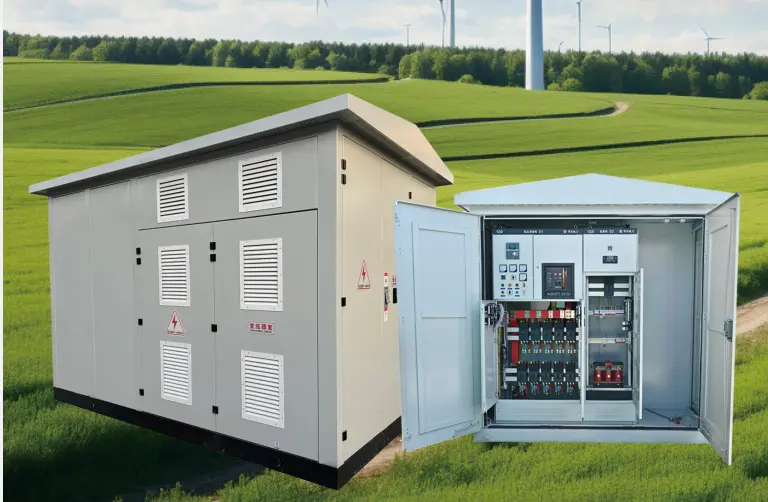

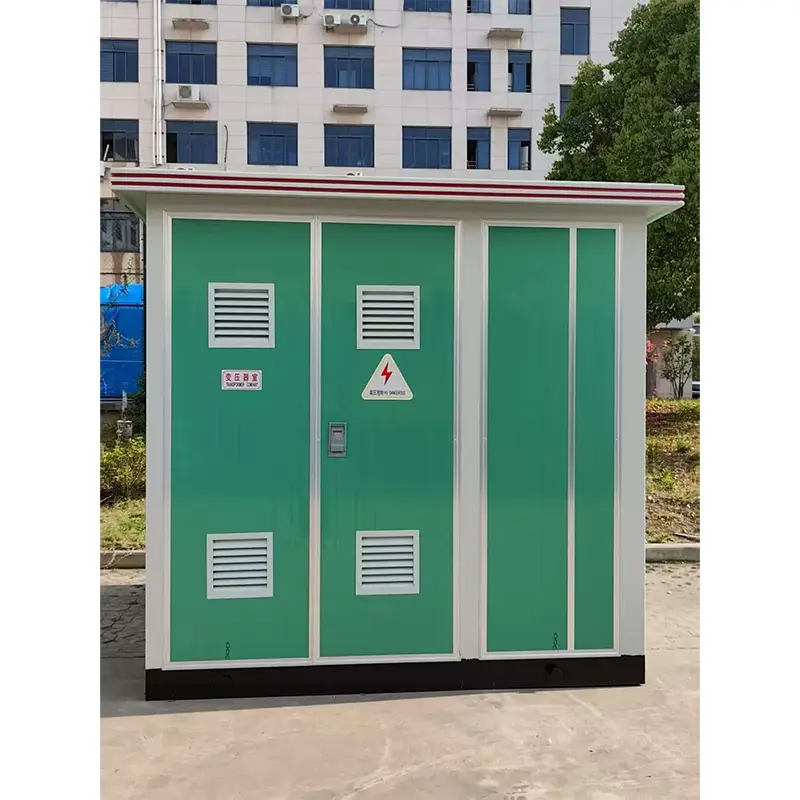

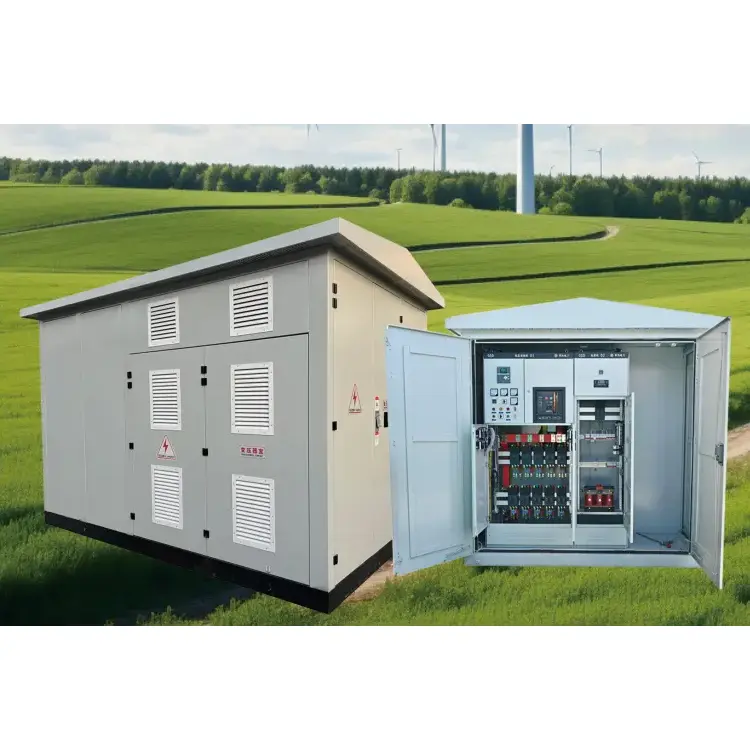

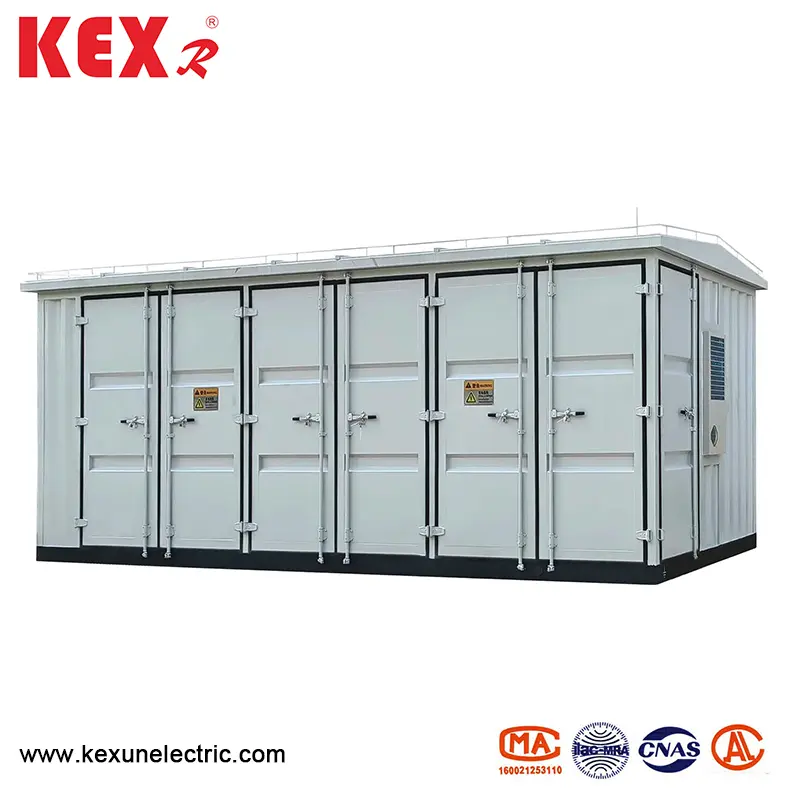

Photovoltaic Step-Up Box Transformer

● Grunnleggende sammensetning av fotovoltaisk step-up box-transformator

Photovoltaic step-up box-transformator er vanligvis integrert i en boks av følgende tre deler: ◆ Photovoltaic inverter (valgfri del): Konverter likestrømmen (DC) -utgangen med fotovoltaiske moduler til vekselstrøm (AC), og den vanlige spenningen er 270V, 315V, 400V, etc. Step-Up oseR Transform. av strømnettet (for eksempel 10 kV og 35kV).

◆ Høyspent bryterutstyr: inkludert effektbrytere, frakoblinger, beskyttelsesenheter, etc., brukt til nettkoblet kontroll og systembeskyttelse. Merk: Noen boksetransformatorer inkluderer kanskje ikke omformere, men bare Boost Transformers og høyspentbrytere (kalt "Pure Boost Box Transformers").

● Kjernefunksjoner for fotovoltaisk step-up box-transformator

◆ Spenningsøkning: Oppfyll kravene til strømnett for nettkoblet spenning.

◆ Elektrisk energiisolering: Det fotovoltaiske systemet er elektrisk isolert fra kraftnettet gjennom transformatoren.

◆ Beskyttelsesfunksjon: overstrøm, overspenning, kortslutning, øybeskyttelse, etc.

◆ Overvåking og kontroll: Støtt fjernovervåking og samle inn data som spenning, strøm og kraft i sanntid.

● Photovoltaic step-up box transformator tekniske egenskaper

◆ Effektiv varmeavledning: Ventilasjon eller tvangsoppredning (for eksempel vifter og klimaanlegg) bør vurderes i boksdesign for å unngå høy temperatur som påvirker utstyrets levetid.

◆ Beskyttelsesgrad: Vanligvis IP54 eller høyere, støvsikre, fuktsikre og salt tåkesikre (egnet for kyst- eller høyhøydeområder).

◆ Transformator med lavt tap: amorf legering eller energisparende silisiumstålark brukes til å redusere tap uten belastning.

◆ Intelligent nettforbindelse: Støttefunksjoner som Reactive Power Compensation (SVG) og harmonisk undertrykkelse, og samsvarer med spesifikasjoner for kraftnett.

● Tekniske parametere

Nominelle spenningsnivåer: 35 kV og 10 kV og under;  Frekvens: 50;  Isolasjonsnivå (se tabell nedenfor).
