Photovoltaic Junction Box
Photovoltaic Junction Box produsert av Kexun i China Factory er egnet for solcelleanstrenget kraftproduksjonssystem, som foretar den viktige strømbeskyttelsesdelen av tandemomformer og kraftnettsystem. Den vedtar sekundær lynbeskyttelse, og beskyttelsesnivået er IP65, som brukes til utendørs installasjon for å oppfylle kravene til vanntett, støvtett, ultrafiolett beskyttelse og saltspray -korrosjon.
Modell: KXHLX
Merke: Kexr
Modell: KXHLX
Merke: Kexr
● KXHLX Type Photovoltaic Junction Box -funksjoner
Den interne strukturen i fotovoltaisk koblingsboks er enkel og tydelig, og ledningene er ryddig og rimelig. Høy pålitelighet og enkelt vedlikehold. Utendørs veggmontert installasjon kan tilpasse seg forskjellige tøffe miljøer. Foruten standardmaterialer og størrelser, kan det tilpasses i henhold til brukerens krav.
Ekke

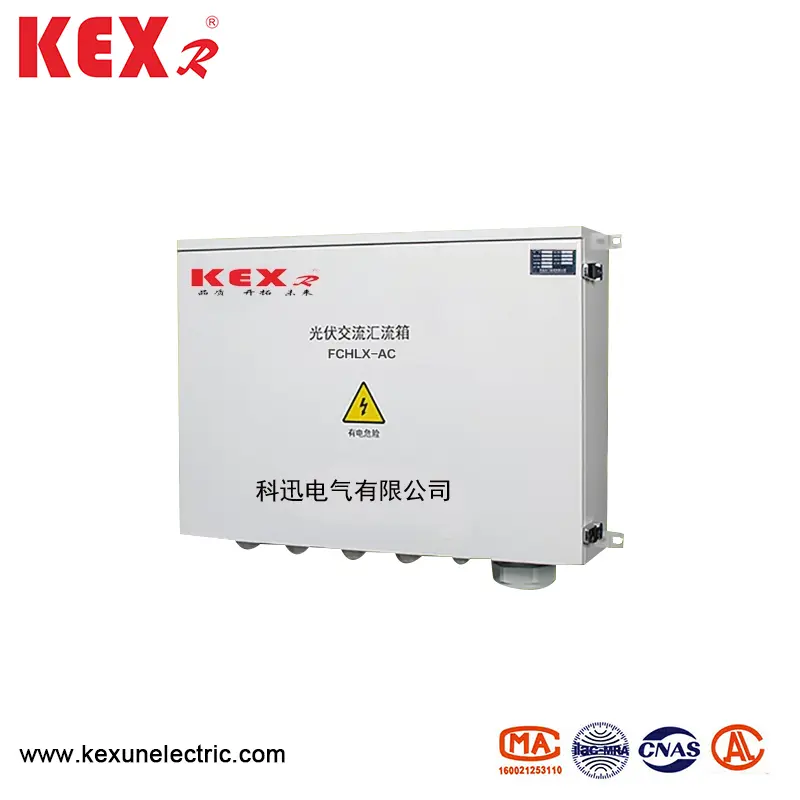

◆ AC -type fotovoltaisk veikryssboks
|
Punkt |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
Inngangslinjer |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Maks inngangsspenning |
690V |
||
|
Linjer inngangsstrøm |
0 ~ 100a |
||
|
Maks utgangsstrøm |
250a |
400A |
630a |
|
Nominell spenning |
480vac |
||
|
Spenningsbeskyttelsesnivå |
480vac |
||
|
Nominell strømningskapasitet (8/20μs) |
20ka (samsvarer i henhold til kundekrav) |
||
|
Maks strømningskapasitet (8/20μs) |
40ka (samsvarer i henhold til kundekrav) |
||
|
Responstid |
＜ 25ms |
||
|
Temperatur og fuktighet |
Arbeidstemperatur ： -40 ~ 85 ℃ ， 95% ， ingen kondens og etsende gass |
||
|
Høyde |
Mindre enn 4000 meter |
||
|
Skapmateriale |
Varm dukkert galvanisert stålplate/rustfritt stål/kaldvalset stålplate/ingeniørplast |
||
|
Cabinet IP -grad |
IP65 |
||
|
Kabelforbindelse IP -grad |
IP66 |
||
|
Kabelforbindelsesdimensjoner: W*H*d |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

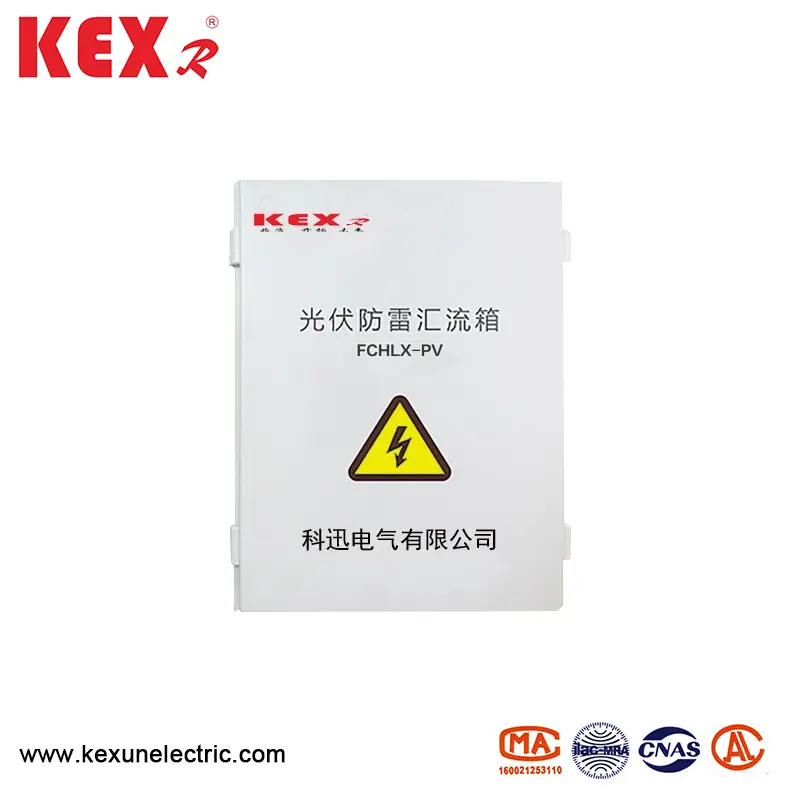

◆ DC Type fotovoltaisk koblingsboks
|
Punkt |
|
Buchhlx-Pv6 / 2 |
Buchhlx-PV6 / 3 |
Buchhlx-PV6 / 4 |
|
Elektrisk parameter |
Maks system DC -spenning |
1000 |
1000 |
1000 |
|
Maks hver linjeinngangsstrøm |
20a |
20a |
20a |
|
|
Maks inngangslinjer |
6 |
6 |
8 |
|
|
Maks utgangsbryter strøm |
32A/40A |
20A/32A |
20A/32A |
|
|
Omformer MPPT -mengde |
2 |
3 |
2 |
|
|
Utgangslinjer |
2 |
3 |
2 |
|
|
Lynbeskyttelse |
Testtype |
Sekundær beskyttelse |
Sekundær beskyttelse |
Sekundær beskyttelse |
|
Nominell utladningsstrøm |
20ka |
20ka |
20ka |
|
|
Maks utladningsstrøm |
40ka |
40ka |
40ka |
|
|
Spenningsbeskyttelsesnivå |
3,8kv |
3,8kv |
3,8kv |
|
|
Maksimal kontinuerlig arbeidsspenning |
1050V |
1050V |
1050V |
|
|
Poles |
3p |
3p |
3p |
|
|
Strukturtegn |
Plug-in-modul |
|||
|
Lynbeskyttelsesegenskaper |
IP -grad |
IP65 |
||
|
Utgangsbryter |
DC Circuit Breaker/DC Rotary -frakobling |
|||
|
SMC4 vanntett kontakt |
Standard konfigurasjon |
|||
|
PV DC sikring |
Standard konfigurasjon |
|||
|
PV DC Surge Protection Device |
Standard konfigurasjon |
|||
|
Overvåkingsmodul |
N |
|||
|
Antirefleksjonsdiode |
N |
|||
|
Boksemateriale |
PVC |
|||
|
Installer metoden |
Vegg hengende type |
|||
|
Arbeidstemperatur |
-25 ~ 55 ℃ |
|||
|
Høyde |
2000m |
|||
|
Tillatt fuktighet |
0 ~ 95 ％ ， ikke-kondensasjon |
|||
|
Bredde *høyde *dybde (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
Hot Tags: Photovoltaic Junction Box
